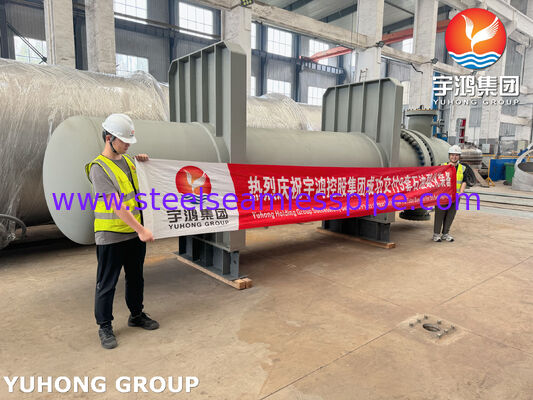

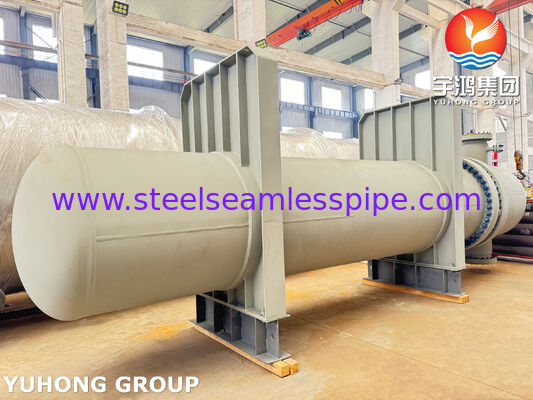

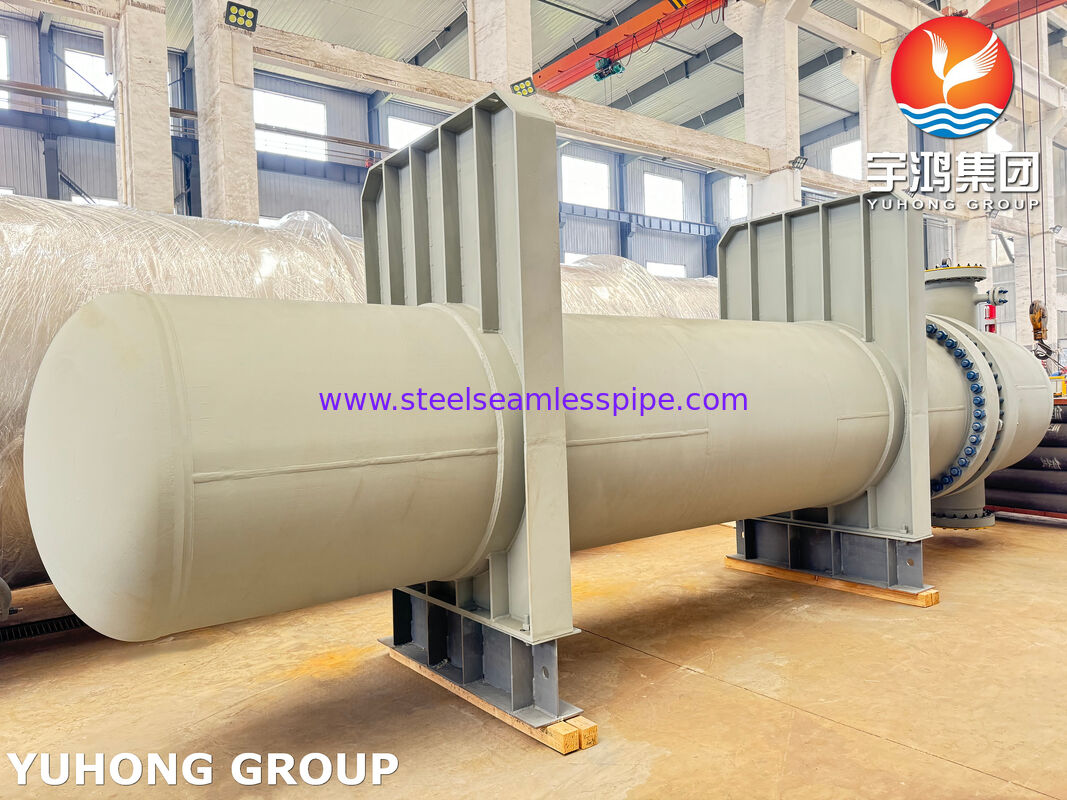

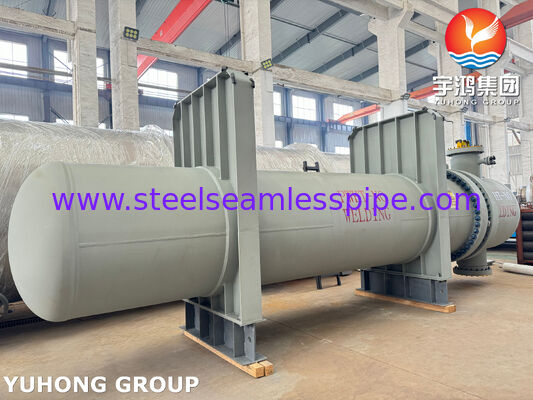

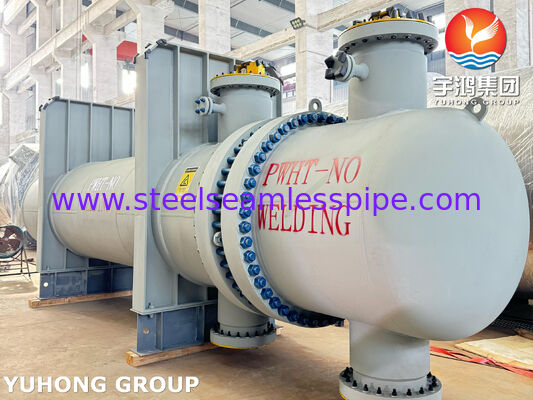

Εναλλάκτης θερμότητας TEMA Type BEM 1108 Σωλήνες Monel 400 Σταθερής Τροφοδοσίας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα, Κορέα
Μάρκα:	YUHONG
Πιστοποίηση:	TEMA Class R / ASME Section VIII Division 1
Αριθμό μοντέλου:	Κατακόρυφος εναλλάκτης θερμότητας κελύφους και σωλήνα τύπου TEMA BEM

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	USD 50,000 - USD 1,000,000 PER SET
Συσκευασία λεπτομέρειες:	Τυπικά ξύλινα κιβώτια ή προσαρμοσμένη συσκευασία με βάση τις απαιτήσεις του πελάτη.
Χρόνος παράδοσης:	60-90 ημέρες
Όροι πληρωμής:	T/T,D/P,D/A,L/C,Western Union
Δυνατότητα προσφοράς:	500 σετ/μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (350)

Άνευ ραφής σωλήνας ανοξείδωτου (343)

Διπλός σωλήνας ανοξείδωτου (137)

Διπλός σωλήνας ανοξείδωτου (39)

Τύπος βελόνας (171)

Τύπος πτερύγας (745)

θερμοανταλλάκτης (38)

σωλήνας ανταλλακτών θερμότητας (476)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (54)

Ανταλλάκτης θερμότητας Tubesheet (129)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (14)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (62)

Ενωμένος στενά ανοξείδωτο σωλήνας (134)

Σωλήνας κραμάτων νικελίου (276)

Σωλήνας κραμάτων νικελίου (108)

Σωλήνας κραμάτων χαλκού (258)

Σωλήνας χάλυβα κραμάτων (222)

Σωλήνας τιτανίου (22)

φωτεινός ανοπτημένος σωλήνας (166)

Σωλήνας λεβήτων (162)

συναρμολόγηση χάλυβα (876)

Φλάντζα χάλυβα (680)

Άλλα (412)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Τύπος Εξοπλισμού:	Εναλλάκτης θερμότητας κελύφους και σωλήνα	Κώδικας σχεδίασης & Πρότυπο:	ASME Section VIII Div. 1, TEMA Class R, NACE MR0175 / ISO 15156
Υλικό κελύφους:	ASME SA-516 Γρ. 70 N (Normalized) / ASME SA-106 Gr. σι	Υλικό σωλήνα:	ASME SA-179 Χωρίς ραφή ψυχρής έλξης / ASME SA-213 TP316L
Υλικό φύλλου σωλήνων:	ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266	Κανάλι / Υλικό Κεφαλής:	ASME SA-516 Γρ. 70 Ν
Βιδωτικό Υλικό:	ASME SA-193 Γρ. B7 (Studs) & ASME SA-194 Γρ. 2H (βαριά εξάγωνα παξιμάδια)
Επισημαίνω:	Εναλλάκτης θερμότητας Monel 400 τύπου κέλυφος και σωλήνα , Εναλλάκτης θερμότητας TEMA Type BEM , Εναλλάκτης θερμότητας σταθερής τροφοδοσίας

ΤΕΜΑ Τύπος ΒΕΜ 1108 Σωλήνες Monel 400 Αμετάβλητος χάλυβας σωλήνων και ανταλλακτής θερμότητας σωλήνων

Αυτή η μονάδα είναι ένα βιομηχανικό κέλυφος και σωλήναθερμοανταλλάκτης(επίσης ονομάζεταιομαδικός εναλλάκτης θερμότηταςΗ εσωτερική διάταξη ενσωματώνει ένα σωλήνα 1108 που είναι κατασκευασμένο από ένα τεχνητό σωλήνα.Συμπλέκτης σωλήνων με πτερύγιακατασκευασμένο για εγκατάσταση στον στερεοποιητή OVHD της μονάδας απόσταξης ακατέργαστων υλών (αριθμός σήμανσης W-04A/B).Ο μηχανικός σχεδιασμός καλύπτει σοβαρά διαβρωτικά περιβάλλοντα συμπύκνωσης που περιέχουν υδατικό χλωρίδιο και όξινους υδρογονάνθρακες.

Συστατικό και προδιαγραφές υλικών ASME

Ονομασία του συστατικού	Σχεδίαση Ref.	Προδιαγραφή υλικού ASME	Μέγεθος & Τεχνικές παράμετροι
Φύλλα σωλήνων	Ε2-1566	Ειδικότερα, η ASME SB-127 UNS N04400 (Monel 400)	ΟΔ Ø1170 mm, πάχος 63,5 mm, 8x M12 Τρύπες
Συγκρότηση δέσμης	Ε1-9277	ASME SB-163 UNS N04400 (Monel 400)	1108-σωλήναςΣυμπλέκτης σωλήνων με πτερύγια, Βαθμός επέκτασης 40,5/60,5 mm
Σκουπίδι	Ε1-9311	Επικαιροποιημένο υλικό	Πλάκα βάσης από χάλυβα άνθρακα με εσωτερικό στρώμα επένδυσης Monel 400
Διάδρομος / κεφαλή	Ε1-9311	Επικαιροποίηση των προδιαγραφών	Δύο διαβαθμισμένες επικεφαλίδες καναλιών με ακροφύσια N1 (18"-150) και N2 (6"-150)
Σφραγίδα σφράγισης	Ε1-9311 Σημείωση 2	Μονέλ 400 / Επεκτεινόμενο γραφίτη	Στερεός Monel 400 οδοντωτός μεταλλικός πυρήνας με διπλή γωνία στρώσεων γραφίτη
Φλάντζες ακροβομβίδων	Ε1-9311	Αρμόδια για την παρακολούθηση των επιπέδων δοκιμής	N1-N4 Σύνδεση με φλάντζες ANSI B16.5Δοκιμαστικές μονάδες

Τεχνικές προδιαγραφές και μηχανική διαδικασιών

Διαδικασία διεύρυνσης σωλήνα ακριβείαςΤοΣυμπλέκτης σωλήνων με πτερύγιαΗ διάταξη της τρύπας του σωλήνα ακολουθεί το μοτίβο τριγωνικού / τετραγωνικού διαχωρισμού 20,25 mm.
Ανθεκτικές στη διάβρωση επικάλυψη και μεταλλουργία: Όλες οι υγρές επιφάνειες του κελύφους και των κεφαλιών συγκράτησης πίεσης που εκτίθενται σε διαβρωτικούς ατμούς χρησιμοποιούν στερεό ή επικάλυπτο υλικό ASME SB-127 UNS N04400 (Monel 400).
Κατανομή ροής και τοποθέτηση φέφλ: Ενσωματωμένο με πλάκες προστασίας από χτυπήματα και πλάκες εγκάρσιων προβολέων, διατηρώντας ομοιόμορφη απόσταση υποστήριξης σωλήνων 750 mm και 753 mm.

Διασφάλιση ποιότητας και προδιαγραφές QA/QC

Υδροστατική και πνευματική δοκιμή: Οι δοκιμές πίεσης στο πλάι του καβούκι και στο πλάι του σωλήνα διεξάγονται ανεξάρτητα σύμφωνα με τους κανόνες του τμήματος VIII τμήμα 1 του ASME
Μη καταστροφική εξέταση (NDE): 100% ακτινογραφική δοκιμή (RT) εφαρμόζεται σε όλες τις συγκολλημένες ραφές με πλήρη διείσδυση, 100% δοκιμή με υγρή διείσδυση (PT) εφαρμόζεται σε διασταυρωμένες/συναρμολογημένες αρθρώσεις σωλήνα με φύλλο.
Επιφανειακή επικάλυψη και τελειοποίηση: Τα δομικά εξωτερικά συστατικά χάλυβα άνθρακα υποβάλλονται σε ζεστή γαλβάνωση. Η τελική επικάλυψη συνίσταται σε προστατευτικό φινίρισμα υψηλής θερμοκρασίας Graphite + AISI 316 / Power Graf 3.

Διεθνείς προδιαγραφές εφοδιαστικής και ναυτιλίας

Ανύψωση και χειρισμός συνημμένων: προγραμματισμένο για αφαίρεση και σφράγιση των πινέλων μετά την εγκατάσταση στοθερμοανταλλάκτηςΣκουπίδι.
Προστασία που επικεντρώνεται στην φλέβα: Όλες οι ανυψωμένες φλάντζες ANSI B16.5 και οι θηλυκές συνδέσεις NPT είναι εξοπλισμένες με πλαστικές πλακέτες κάλυψης βαρέος βάρους και καπάκια αντιτρίχνης για θαλάσσια φορτία και εξαγωγικές μεταφορές.
