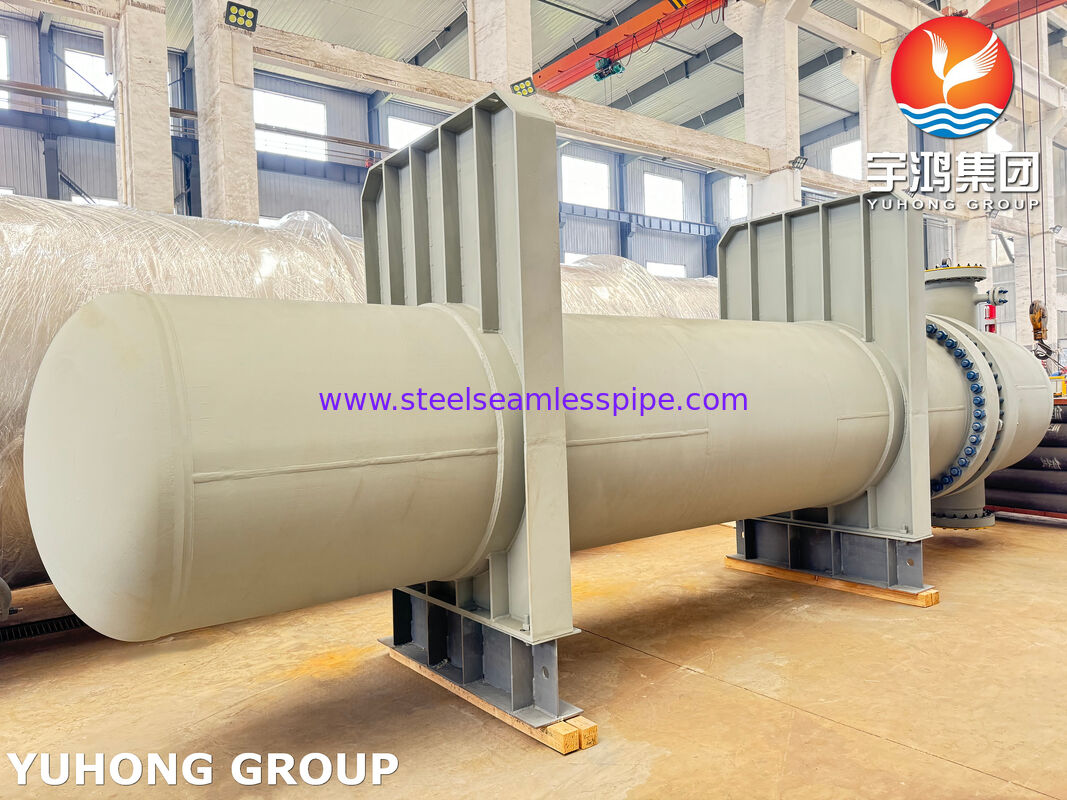

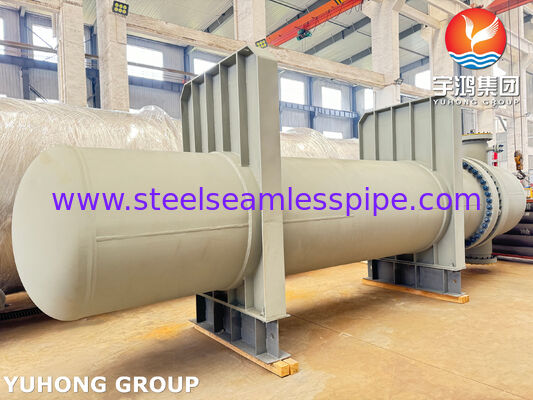

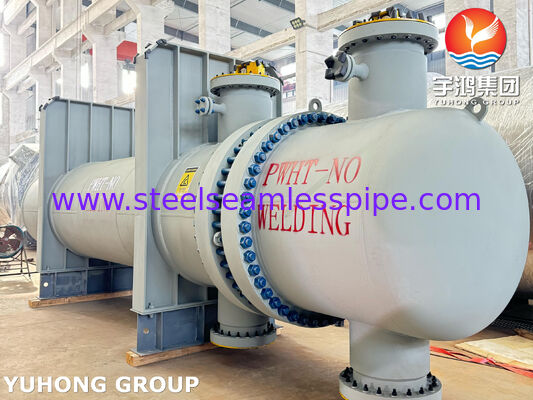

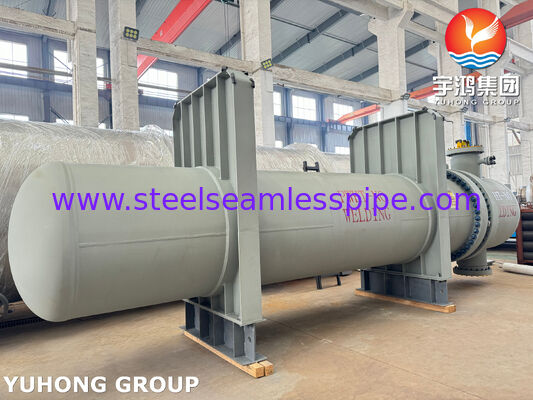

Εναλλάκτης θερμότητας TEMA Type BEM 1108 Σωλήνες Monel 400 Σταθερής Τροφοδοσίας

ΤΕΜΑ Τύπος ΒΕΜ 1108 Σωλήνες Monel 400 Αμετάβλητος χάλυβας σωλήνων και ανταλλακτής θερμότητας σωλήνων

Αυτή η μονάδα είναι ένα βιομηχανικό κέλυφος και σωλήναθερμοανταλλάκτης(επίσης ονομάζεταιομαδικός εναλλάκτης θερμότητας) έχουν σχεδιαστεί αυστηρά σύμφωνα με τα πρότυπα ASME τμήμα VIII τμήμα 1 και TEMA κλάση RΗ εσωτερική διάταξη ενσωματώνει ένα 1108 σωλήναΣυμπλέκτης σωλήνων με πτερύγιακατασκευασμένο για εγκατάσταση στον σταθεροποιητή μονάδας απόσταξης ακατέργαστων υλών OVHD Condenser (αριθμός σήμανσης W-04A/B)Ο μηχανικός σχεδιασμός αντιμετωπίζει σοβαρά διαβρωτικά περιβάλλοντα συμπύκνωσης που περιέχουν υδατικό χλωρίδιο και όξινους υδρογονάνθρακες..

Συστατικό και προδιαγραφές υλικών ASME

Τεχνικές προδιαγραφές και μηχανική διαδικασιών

• Διαδικασία διεύρυνσης σωλήνα ακριβείαςΤοΣυμπλέκτης σωλήνων με πτερύγιαείναι στερεωμένο στο φύλλο σωλήνα Monel 400 με τη χρήση διαδικασίας διπλού βάθους επέκτασης ροπής (Βάθος επέκτασης 40,5 mm και 60,5 mm)Η διάταξη τρύπας του σωλήνα ακολουθεί το μοτίβο τριγωνικού / τετραγωνικού διαχωρισμού 20,25 mm.

• Ανθεκτικές στη διάβρωση επικάλυψη και μεταλλουργία: Όλες οι υγρές επιφάνειες του κελύφους και των κεφαλιών συγκράτησης πίεσης που εκτίθενται σε διαβρωτικούς ατμούς χρησιμοποιούν στερεό ή επικάλυπτο υλικό ASME SB-127 UNS N04400 (Monel 400).

• Κατανομή ροής και τοποθέτηση φέφλ: Ενσωματωμένο με πλάκες προστασίας από χτυπήματα και πλάκες εγκάρσιων προβολέων, διατηρώντας ομοιόμορφη απόσταση υποστήριξης σωλήνων 750 mm και 753 mm.

Διασφάλιση ποιότητας και προδιαγραφές QA/QC

• Υδροστατική και πνευματική δοκιμή: Οι δοκιμές πίεσης στο πλάι του καβούκι και στο πλάι του σωλήνα διεξάγονται ανεξάρτητα σύμφωνα με τους κανόνες του τμήματος VIII τμήμα 1 του ASME

• Μη καταστροφική εξέταση (NDE): 100% ακτινογραφική δοκιμή (RT) που εφαρμόζεται σε όλες τις συγκολλημένες με μπουτ συγκόλλησεις με πλήρη διείσδυση· 100% δοκιμή με υγρή διείσδυση (PT) που εφαρμόζεται σε διευρυμένες/ συγκολλημένες αρθρώσεις σωλήνα σε σωλήνα.

• Επιφανειακή επικάλυψη και τελειοποίηση: Τα δομικά εξωτερικά συστατικά χάλυβα άνθρακα υποβάλλονται σε ζεστή γαλβάνωση; Η τελική επικάλυψη αποτελείται από γραφίτη + AISI 316 / Power Graf 3 Premium υψηλής θερμοκρασίας προστατευτικό φινίρισμα.

Διεθνείς προδιαγραφές εφοδιαστικής και ναυτιλίας

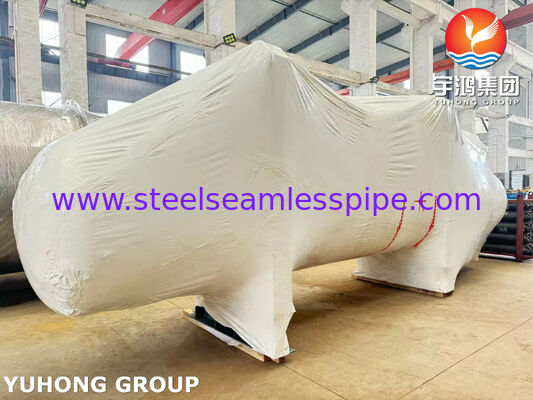

• Ανύψωση και χειρισμός συνημμένων: προγραμματισμένο για αφαίρεση και σφράγιση των πινέλων μετά την εγκατάσταση στοθερμοανταλλάκτηςκέλυφος.

• Προστασία που επικεντρώνεται στην φλέβα: Όλες οι ανυψωμένες φλάντζες ANSI B16.5 και οι θηλυκές συνδέσεις NPT είναι εξοπλισμένες με πλαστικές πλακέτες κάλυψης βαρέος βάρους και καπάκια αντιτρίχνης για θαλάσσια φορτία και εξαγωγικές μεταφορές..
