ASME SB516 Χάλυβα και σωλήνας ανταλλακτής θερμότητας Monel400 Clad Trim Condenser για ατμοσφαιρικό πύργο

ASME SB516 Εναλλάκτης θερμότητας Shell and Tube Monel400 Clad Trim Condenser for Atmospheric Tower

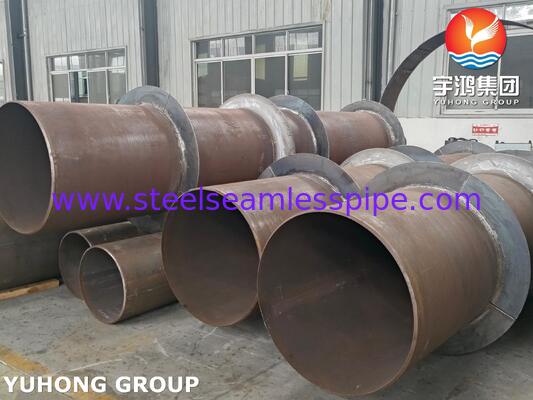

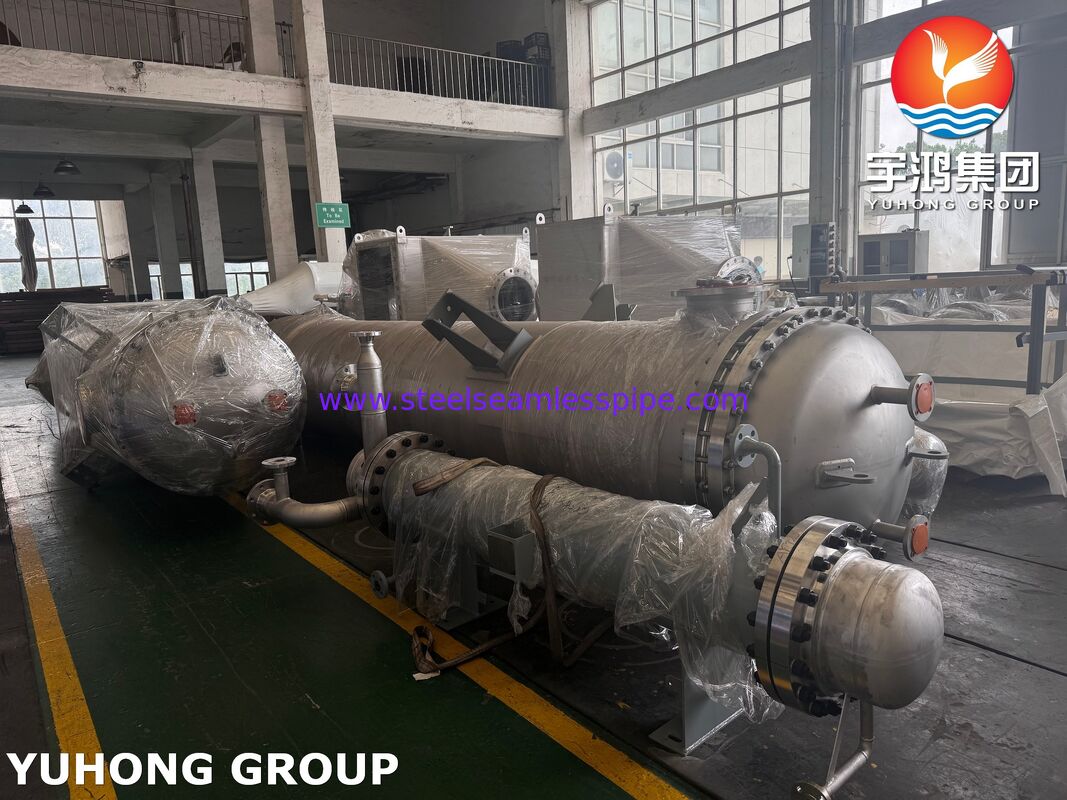

Αυτή η βιομηχανική μονάδα είναι ένας εναλλάκτης θερμότητας με κέλυφος και σωλήνας βαρέως τύπου, κατασκευασμένος και κατασκευασμένος σύμφωνα με τους κωδικούς των δοχείων πίεσης ASME. Ειδικά χαρακτηρισμένος ως Atmospheric Tower OVHD Trim Condenser, αυτός ο ομαδικός εναλλάκτης θερμότητας είναι κατασκευασμένος για τους εναέριους βρόχους συμπύκνωσης των στηλών ατμοσφαιρικής απόσταξης σε διυλιστήρια πετρελαίου και πετροχημικές μονάδες κλασμάτωσης. Διαχειρίζεται βαρείς ατμούς υδρογονανθράκων που περιέχουν υψηλές συγκεντρώσεις χλωριδίων, πτητικά οργανικά οξέα και θειούχες ενώσεις, διατηρώντας την πλήρη δομική ακεραιότητα και τη θερμική απόδοση κάτω από δύσκολες συνθήκες επεξεργασίας.

Βασικά εξαρτήματα & προδιαγραφές υλικού

Πίνακας ακροφυσίων:

1. N1 (Inlet ATM Tower OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5

2. N2 (Outlet ATM Tower OVHD):10"-150# WN-RF, SCH.40, ANSI B16.5

3. N3 / N4 (Νερό ψύξης εισόδου και εξόδου):5"-150# / 8"-150# WN-RF, SCH.60, ANSI B16.5

4. N5 / N6 / N7 / N8 / N10 / N11 (Αεραγωγοί και αποχετεύσεις):1" NPT 6000# με συμπαγή εξαγωνικά βύσματα ASME

Βασικά πλεονεκτήματα τεχνολογίας και παραγωγής

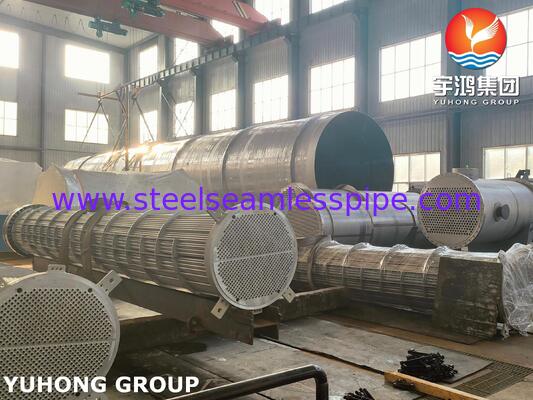

• Φράγμα διάβρωσης ASME Monel 400:Ολόκληρη η διαδρομή του ρευστού διεργασίας - συμπεριλαμβανομένων και των 1083 σωλήνων, φύλλων σωλήνων και επενδύσεων καναλιών - είναι κατασκευασμένη από Monel 400, εξαλείφοντας τη διάβρωση λόγω καταπόνησης που προκαλείται από το χλώριο (SCC) και τη διάβρωση από ξινό αέριο.

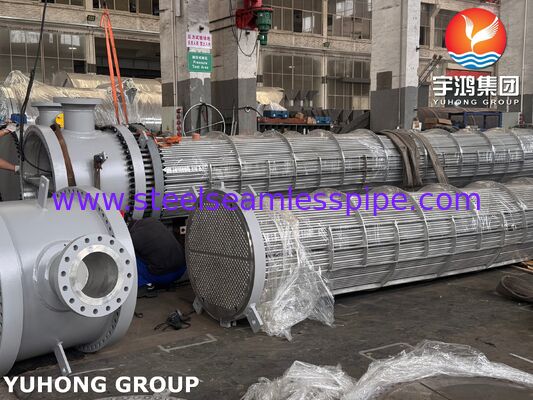

• Επέκταση σωλήνα βάθους ακριβείας:Οι σωλήνες στερεώνονται στα φύλλα σωλήνα Ø 1170 mm χρησιμοποιώντας μια τυποποιημένη διαδικασία επέκτασης αντοχής ελεγχόμενης ροπής (Set Expanding of Tube), εξασφαλίζοντας αρθρώσεις μηδενικής διαρροής υπό κυκλικές θερμικές καταπονήσεις.

• Προστασία εισόδου ατμού διπλής δράσης:Η κύρια είσοδος ατμού (N1) ενσωματώνει μια εσωτερική πλάκα πρόσκρουσης και μια πλάκα στομίου για τη διάχυση εισερχόμενων ρευμάτων αερίου υψηλής ταχύτητας, προστατεύοντας τη δέσμη του σωλήνα από μηχανικούς κραδασμούς και τοπική διάβρωση.

• Εξωτερική ασπίδα γαλβανισμένη εν θερμώ:Όλες οι εξωτερικές κατασκευές από ανθρακούχο χάλυβα που δεν συγκρατούν την πίεση υποβάλλονται σε πλήρη γαλβανισμό εν θερμώ για την παροχή βαριάς ατμοσφαιρικής αντιδιαβρωτικής προστασίας.

International Logistics & Project Site Support

• Ενσωματωμένη σέλα αρματωσιάς και μεταφοράς:Κατασκευασμένο με δομικές σέλες βαρέως διαμετρήματος (Supports, SA-516 M Gr. 70) και ωτίδες ανύψωσης διπλού σημείου σχεδιασμένες να χειρίζονται με ασφάλεια τις δυνάμεις g κατά τη διάρκεια διεθνών θαλάσσιων εμπορευματικών μεταφορών, βαρέων μεταφορών και γερανών γερανού πεδίου.

• Καθαρισμός αζώτου και συντήρηση φλάντζας:Όλα τα ανοίγματα φλάντζας ANSI B16.5 σφραγίζονται με τυφλά καλύμματα από βαρύ χάλυβα ή εμπορικά βύσματα πριν από την αποστολή, με τους εσωτερικούς θαλάμους υπό πίεση με αέριο άζωτο για να αποτρέπεται η είσοδος υγρασίας κατά τη θαλάσσια μεταφορά και τη μακροχρόνια αποθήκευση.

• Ανιχνεύσιμη Μηχανική Τεκμηρίωση:Κάθε μονάδα συνοδεύεται από ένα πλήρες φυλλάδιο τεχνικών δεδομένων που περιλαμβάνει αναφορές δοκιμών υλικού (MTRs προς ASME Section II), Προδιαγραφές διαδικασίας συγκόλλησης (WPS/PQR), εγγραφές NDT και αυτολεξεί σχέδια αναφοράς (E1-9331, E1-9332 και E2-0996) για να επιτραπεί η άψογη ενσωμάτωση του χώρου του έργου στον εναλλάκτη του κινητήρα.
