Τύπος φύλλου με μέρη ανταλλακτικού θερμότητας ASTM

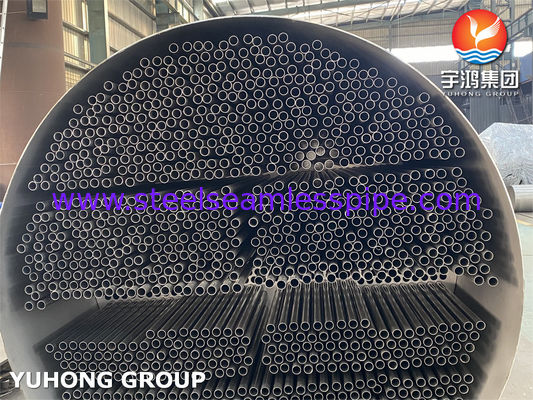

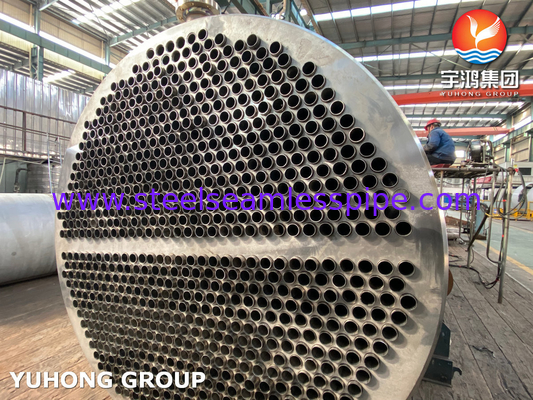

Ένα φύλλο σωλήνα είναι ένα συστατικό ενός εναλλάκτη θερμότητας που χρησιμοποιείται για να υποστηρίξει και να κρατήσει τους σωλήνες στη θέση τους.και έχει σχεδιαστεί για να παρέχει μια ασφαλή και αδιάβροχη σύνδεση μεταξύ των σωλήνων και του περιβλήματος του εναλλάκτη θερμότητας.
Το φύλλο του σωλήνα είναι συνήθως μια παχιά, επίπεδη πλάκα με τρύπες που έχουν τρυπηθεί ή τρυπηθεί για να χωρέσουν οι σωλήνες.Το μέγεθος και η διάταξη των τρυπών εξαρτάται από το συγκεκριμένο σχέδιο και τις απαιτήσεις του εναλλάκτη θερμότηταςΟι σωλήνες εισάγονται στις τρύπες και στη συνέχεια επεκτείνονται ή συγκολλούνται για να δημιουργήσουν μια σφιχτή σφραγίδα.
Εκτός από την υποστήριξη των σωλήνων, το φύλλο του σωλήνα χρησιμεύει επίσης για να διαχωρίσει το υγρό που ρέει μέσω των σωλήνων από το υγρό που ρέει στο κέλυφος του εναλλάκτη θερμότητας.Αυτό βοηθά στην αποφυγή οποιασδήποτε ανάμειξης ή μόλυνσης των υγρών.
Το φύλλο του σωλήνα είναι ένα κρίσιμο συστατικό ενός εναλλάκτη θερμότητας και πρέπει να σχεδιάζεται και να κατασκευάζεται προσεκτικά για να εξασφαλίζεται η σωστή απόδοση και αξιοπιστία.Πρέπει να είναι σε θέση να αντέχει τις υψηλές θερμοκρασίες και πιέσεις που συναντώνται συχνά σε εφαρμογές ανταλλακτών θερμότηταςΗ επιλογή του υλικού, ο σχεδιασμός τρύπας και οι διαδικασίες κατασκευής διαδραματίζουν ρόλο στην εξασφάλιση ότι το φύλλο σωλήνα πληροί αυτές τις απαιτήσεις.
Το φύλλο σωλήνα είναι ένα απαραίτητο μέρος ενός εναλλάκτη θερμότητας, παρέχοντας λειτουργίες υποστήριξης, σφράγισης και διαχωρισμού υγρών.Είναι ένας βασικός παράγοντας για τον καθορισμό της απόδοσης και της αποτελεσματικότητας της διαδικασίας μεταφοράς θερμότητας στον εναλλάκτη θερμότητας.

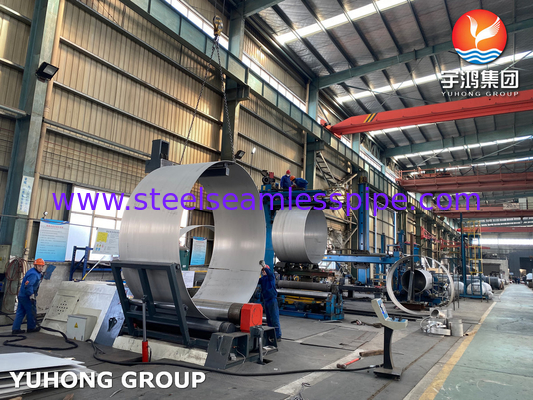

Κέλυφος εναλλάκτη θερμότητας
Το περίβλημα ενός εναλλάκτη θερμότητας είναι το εξωτερικό περίβλημα ή το περίβλημα ενός εναλλάκτη θερμότητας.Έχει σχεδιαστεί για να περιέχει το υγρό μεταφοράς θερμότητας και να παρέχει ένα προστατευτικό φράγμα μεταξύ των θερμών και ψυχρών υγρών που ανταλλάσσονταιΤο κέλυφος είναι συνήθως κατασκευασμένο από μέταλλο και έχει σχεδιαστεί για να αντέχει υψηλές θερμοκρασίες και πίεση.που επιτρέπουν την αποτελεσματική μεταφορά θερμότητας μεταξύ των δύο υγρώνΟ σχεδιασμός και η κατασκευή του κελύφους είναι κρίσιμες για τη συνολική απόδοση και την αποτελεσματικότητα του εναλλάκτη θερμότητας.

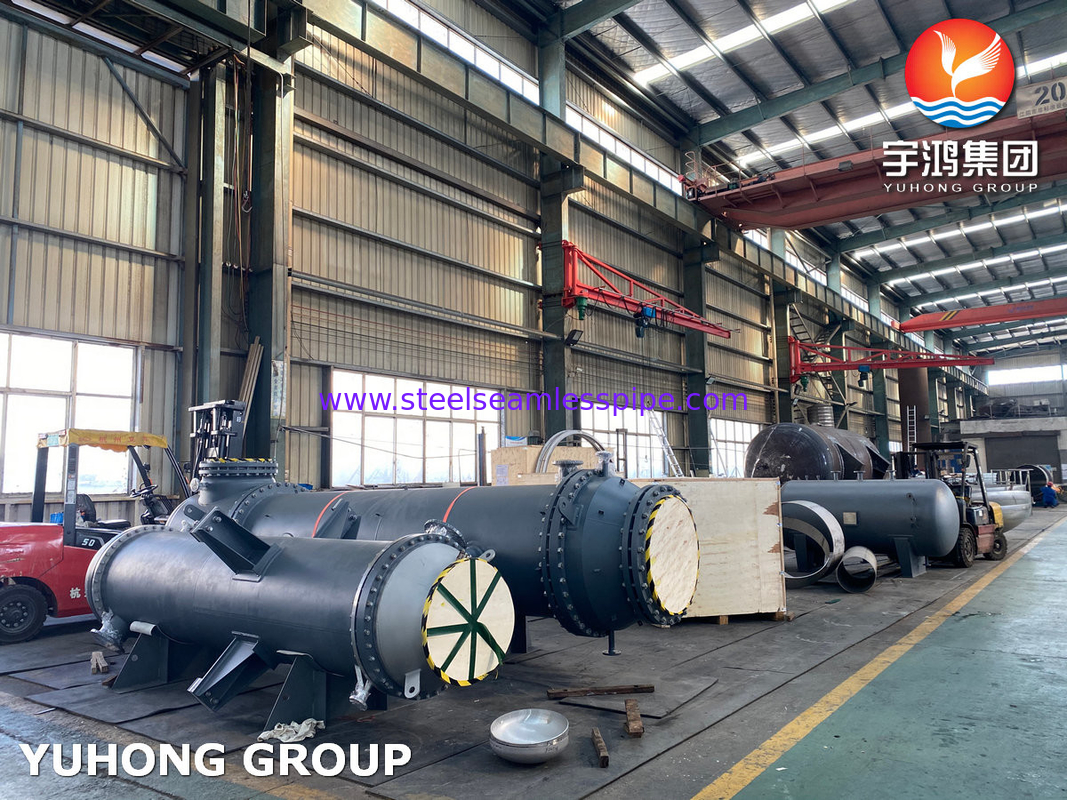

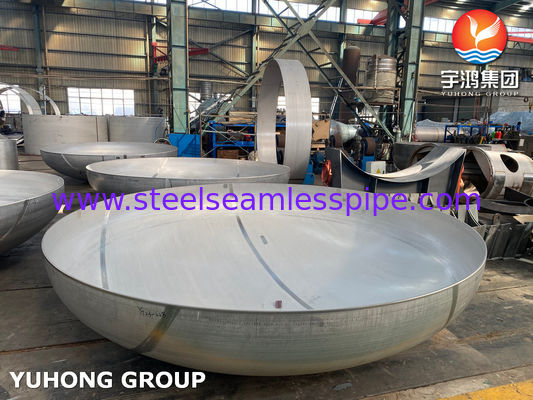

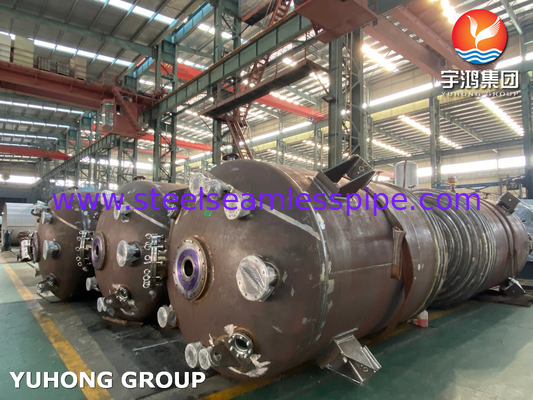

Κεφαλάκι κάτω από τον εναλλάκτη θερμότητας
Η κάτω κεφαλή ενός εναλλάκτη θερμότητας είναι το στοιχείο που σφραγίζει το κάτω μέρος του κέλυφου του εναλλάκτη θερμότητας.Συνήθως είναι μια επίπεδη ή διαφωτισμένη πλάκα που συγκολλείται ή βιδώνεται στο κάτω μέρος του κελύφους για να περιέχει τα υγρά μεταφοράς θερμότητας και να αποτρέψει τη διαρροήΤο κάτω μέρος του κεφαλιού είναι ένα σημαντικό μέρος του εναλλάκτη θερμότητας, καθώς βοηθά στη διατήρηση της πίεσης και της θερμοκρασίας των υγρών μέσα στο κέλυφος.Είναι συνήθως κατασκευασμένο από ένα υλικό που είναι συμβατό με τα υγρά μεταφοράς θερμότητας που χρησιμοποιούνται στον ανταλλακτήραΤο κάτω μέρος της κεφαλής μπορεί επίσης να έχει ανοίγματα για τις συνδέσεις εισόδου και εξόδου για τα υγρά μεταφοράς θερμότητας.
Τα φύλλα σωλήνων χρησιμοποιούνται σε διάφορες εφαρμογές, μεταξύ των οποίων:
1Χρησιμοποιούνται για τη μεταφορά θερμότητας μεταξύ δύο υγρών.Το φύλλο του σωλήνα κρατά τους σωλήνες στη θέση τους και παρέχει μια σφραγίδα μεταξύ των δύο ροών υγρού.
2Κεταλλωτήρες: Τα φύλλα σωλήνων χρησιμοποιούνται στους λέβητες για να υποστηρίζουν τους σωλήνες και να παρέχουν σφραγίδα μεταξύ των αερίων καύσης και του νερού/ατμού.
3. Κοντενσέρες: Τα φύλλα σωλήνων χρησιμοποιούνται σε συμπυκνωτές, τα οποία χρησιμοποιούνται για τη συμπύκνωση των ατμών σε υγρά.
4. Χωρομεταλλευτές θερμότητας: Τα φύλλα σωλήνων χρησιμοποιούνται για την υποστήριξη των σωλήνων στους χωρομεταλλευτές θερμότητας, οι οποίοι χρησιμοποιούνται συνήθως σε βιομηχανίες όπως οι βιομηχανίες πετρελαίου και φυσικού αερίου, χημικών,και παραγωγή ενέργειας.
5Πυρηνικά δοχεία: Τα φύλλα σωλήνων χρησιμοποιούνται σε δοχεία υπό πίεση, τα οποία είναι δοχεία που έχουν σχεδιαστεί για τη συγκράτηση αερίων ή υγρών σε πίεση σημαντικά διαφορετική από την περιβαλλοντική πίεση.Το φύλλο του σωλήνα παρέχει δομική υποστήριξη και βοηθά στη διατήρηση της ακεραιότητας του αγγείου.
6- Αντιδραστήρες: Τα φύλλα σωλήνων χρησιμοποιούνται σε αντιδραστήρες, τα οποία είναι δοχεία που χρησιμοποιούνται για τη διεξαγωγή χημικών αντιδράσεων.Το φύλλο του σωλήνα κρατά τους σωλήνες στη θέση τους και παρέχει μια σφραγίδα μεταξύ των αντιδραστηρίων και του περιβάλλοντος.
7Ατμιστήρες: Τα φύλλα σωλήνων χρησιμοποιούνται σε ατμιστήρες, τα οποία χρησιμοποιούνται για να εξατμίσουν ένα υγρό και να το διαχωρίσουν από τα διαλυμένα στερεά ή άλλες ακαθαρσίες.Το φύλλο του σωλήνα υποστηρίζει τους σωλήνες και επιτρέπει την αποτελεσματική μεταφορά θερμότητας.
