Αρχική Σελίδα Προϊόντα θερμοανταλλάκτης

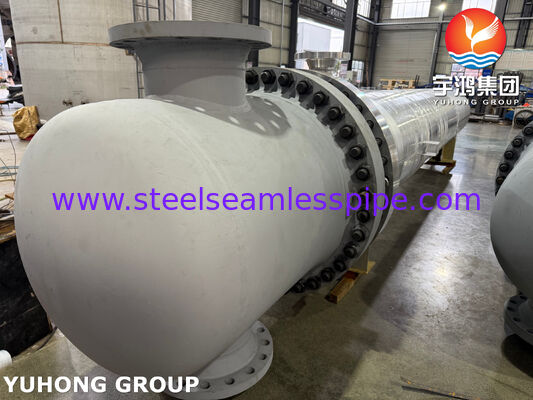

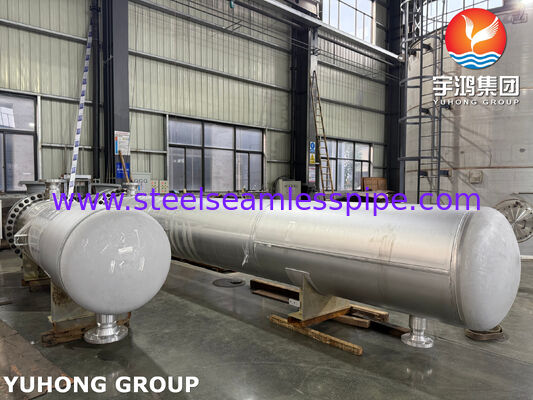

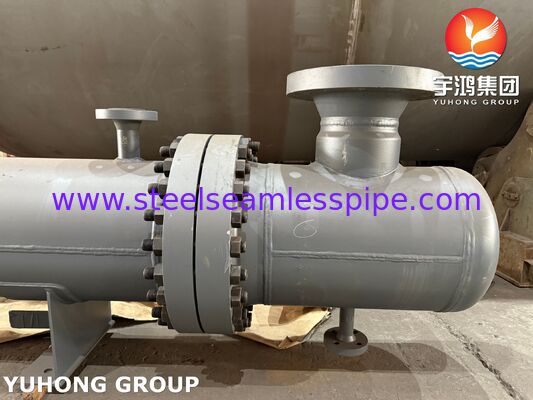

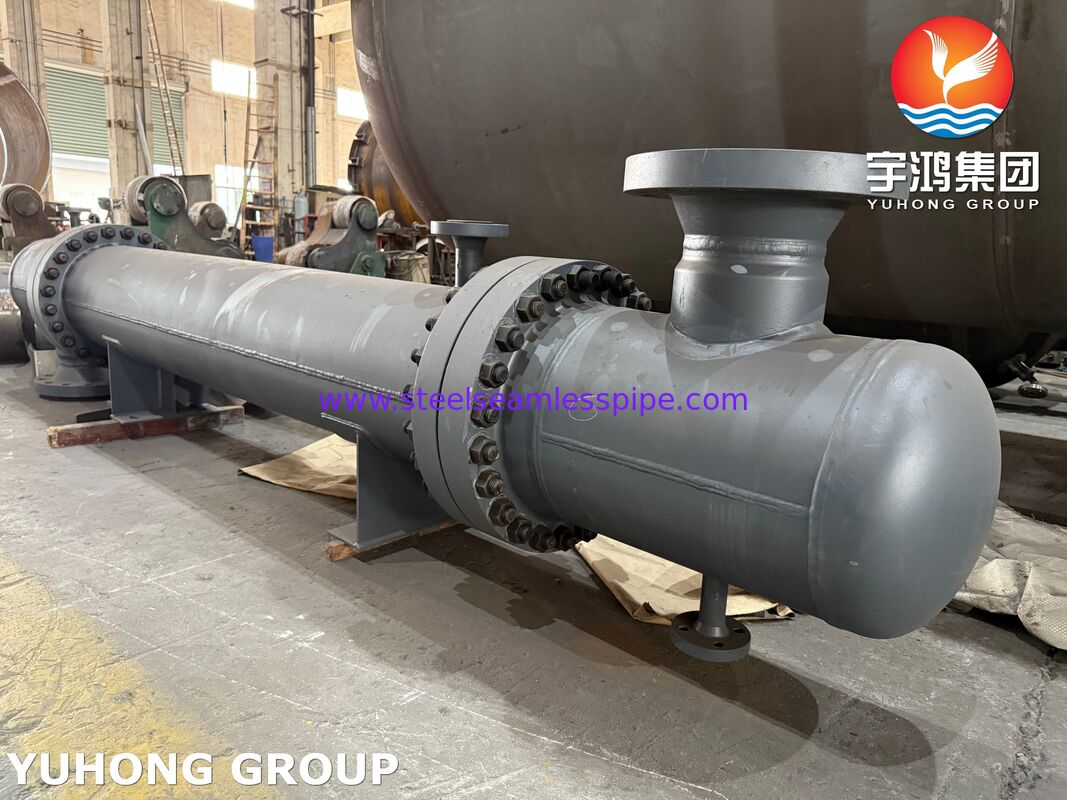

ΤΕΜΑ BEM Κέλυφος και σωλήνας εναλλάκτη θερμότητας ASME SA240 316 Ατσάλι ατσάλινο σωλήνα εναλλάκτη θερμότητας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα, Κορέα
Μάρκα:	YUHONG
Πιστοποίηση:	TEMA Class R / ASME Section VIII Division 1
Αριθμό μοντέλου:	Κατακόρυφος εναλλάκτης θερμότητας κελύφους και σωλήνα τύπου TEMA BEM

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	USD 50,000 - USD 1,000,000 PER SET
Συσκευασία λεπτομέρειες:	Τυπικά ξύλινα κιβώτια ή προσαρμοσμένη συσκευασία με βάση τις απαιτήσεις του πελάτη.
Χρόνος παράδοσης:	60-90 ημέρες
Όροι πληρωμής:	T/T,D/P,D/A,L/C,Western Union
Δυνατότητα προσφοράς:	500 σετ/μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (348)

Άνευ ραφής σωλήνας ανοξείδωτου (343)

Διπλός σωλήνας ανοξείδωτου (137)

Διπλός σωλήνας ανοξείδωτου (39)

Τύπος βελόνας (171)

Τύπος πτερύγας (745)

θερμοανταλλάκτης (36)

σωλήνας ανταλλακτών θερμότητας (476)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (54)

Ανταλλάκτης θερμότητας Tubesheet (129)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (14)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (62)

Ενωμένος στενά ανοξείδωτο σωλήνας (134)

Σωλήνας κραμάτων νικελίου (276)

Σωλήνας κραμάτων νικελίου (108)

Σωλήνας κραμάτων χαλκού (258)

Σωλήνας χάλυβα κραμάτων (222)

Σωλήνας τιτανίου (22)

φωτεινός ανοπτημένος σωλήνας (166)

Σωλήνας λεβήτων (161)

συναρμολόγηση χάλυβα (876)

Φλάντζα χάλυβα (679)

Άλλα (412)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Σωλήνες ανταλλαγής θερμότητας:	ASME SA213 / SA249 TP316 από ανοξείδωτο χάλυβα (17 Cr, 12 Ni)	Βαρέλι κοχυλιών:	ASME SA516 Gr 70 / Carbon Steel
Διάμετρος κελύφους:	ID: 550,00 mm \| OD: 570,00 mm \| Πάχος: 10 mm	Προδιαγραφή σωλήνα:	368 Καταμέτρηση \| OD: 19.000 mm \| Πάχος: 2.000 mm \| Μήκος: 3.000 m \| Τριγωνική διάταξη 30°
Tube Pass / Διάφραγμα κοπής:	4 Tube Passes \| Μονοτμηματικά διαφράγματα σε κοπή 30% (απόσταση 350,00 mm)	Εξοπλισμός Εφαρμογής:	Καθαρό νερό ψύξης και λάδι
Επισημαίνω:	Εναλλακτής θερμότητας από ανοξείδωτο χάλυβα ASME SA240 316 , Τύπος θερμοανταλλάκτη κελύφους και σωλήνα , Χάλυβα από ανοξείδωτο χάλυβα

ΤΕΜΑ BEM Κέλυφος και σωλήνας εναλλάκτη θερμότητας ASME SA240 316 Ατσάλι ατσάλινο σωλήνα εναλλάκτη θερμότητας

ASME SA240 316 Συσκευή σωλήνων ανταλλακτών θερμότητας από ανοξείδωτο χάλυβα που έχει σχεδιαστεί για βιομηχανικές εργασίες ψύξης που περιλαμβάνουν καθαρό νερό ψύξης (μέτωπο κέλυφος) και λάδι (μέτωπο σωλήνα).Η απόδοση θερμικής μεταφοράς διαχειρίζεται θερμική εργασία 130Η συμμόρφωση του σχεδιασμού είναι αυστηρά σύμφωνη με τα πρότυπα TEMA κλάσης R για βαριές βιομηχανικές και χημικές εγκαταστάσεις.

Προδιαγραφές βασικού υλικού

Συστατικό	Προδιαγραφή υλικού / Πρότυπο κατασκευής	Βασικές παραμέτρους
Σωλήνες ανταλλαγής θερμότητας	ASME SA213 / SA249 TP316 Ατσάλι (17 Cr, 12 Ni)	368 αριθμός, 19.000 mm OD, πάχος 2.000 mm, μήκος 3.000 m
Σκουπίδι	ASME SA516 Gr 70 / Ατσάλι άνθρακα	5500,00 mm ID, 570,00 mm OD, πάχος 10 mm, διαφορά διάβρωσης 1.000 mm
Φύλλα σωλήνων	ASME SA516 Gr 70 Χάλυβας άνθρακα / SA240 316 Χάλυβας ανοξείδωτου	Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
Σύνδεσμος επέκτασης / συσκευή ροής	Συναρμολόγηση της διάταξης του αγωγού εισόδου	Υπολογισμένη τιμή εισόδου Rho-V2: 775,41 m2
Πλακέτες και ράβδοι δέσμης	Ατμοσφαιρικές βαφίδες με γραβάτες από ανοξείδωτο χάλυβα	Μονότμημα, διάμετρος κοπής 30%, διαφορά διαστάσεων 350,00 mm, 6 ράβδοι δέσμευσης, 3 ράβδοι σφραγίσματος διαδρόμου
Πυροσβεστικά	Σπειροειδείς σφραγισμένες μεταλλικές γκασκέτες (SS316 με γεμιστήρα γραφίτη/PTFE)	Εφαρμόζεται σε επιφάνειες σφράγισης πλάι κελύφους και πλάι σωλήνων σύμφωνα με τις απαιτήσεις της κατηγορίας R του TEMA
Σφουγγαρίσματα	Φλέγγες από χάλυβα άνθρακα / ASME B16.5	Πληροφορίες σχετικά με την εφαρμογή των προδιαγραφών που αναφέρονται στην παράγραφο 1 του παρόντος κανονισμού

Βασικό τεχνικό σκάφος

Κατασκευή διεύρυνσης σωλήνων:Οι άκρες των σωλήνων υποβάλλονται σε μηχανική επέκταση σε οπές σε φύλλα σωλήνων χωρίς αυλακώσεις υπό ελεγχόμενη ροπή για να αντέχουν σε 1,0000,00 kPaG πίεση σχεδιασμού πλάι σωλήνα.
Παράκαμψη και έλεγχο ροής:Διαθέτει 8 διασταυρώσεις με μονοτμηματικές προβολέες με απόσταση 350,00 mm, συμπληρωμένες από 3 ράβδους σφράγισης διασταυρώσεων για τη ρύθμιση των εσωτερικών κλάσεων διασταυρώσεως.
Διαχείριση θερμικής πίεσης:Ενσωματώνει ένα κατασκευασμένο συστατικό διαστολής Rho-V2 στην είσοδο του κελύφους για την απορρόφηση της διαφορικής θερμικής διαστολής μεταξύ υλικών κελύφους χάλυβα άνθρακα και σωλήνων από ανοξείδωτο χάλυβα SA240 TP316.
Επιβεβαίωση πτώσης πίεσης:Οι μειώσεις πίεσης λειτουργίας μετρούν 1,358 kPa στο πλάι του κελύφους (νερό σε 15,887 kg/ώρα) και 26,041 kPa στο πλάι του σωλήνα (αέριο σε 29,200 kg/ώρα) σε σχέση με τα επιτρεπόμενα όρια των 50,00 kPa.
Διανομή σε σωλήνα:368 επίπεδοι σωλήνες τοποθετημένοι σε τριγωνική διάταξη 30° (25.000 mm κλίση, 1,3158 σχέση κλίσης) χωρισμένοι σε 4 διαδρομές σωλήνων (Pass 1: 99, Pass 2: 99, Pass 3: 85, Pass 4: 85).

Προδιαγραφή QA/QC

Δοκιμή υδροστατικής πίεσης:Δοκιμάζεται η πλευρά του στρώματος με 1,5x πίεση σχεδιασμού (υδροδοκιμή επαληθεύεται σε 750,00 kPaG)5000,00 kPaG).
Μη καταστροφική εξέταση (NDE):100% ακτινογραφική δοκιμή (RT) σε συγκόλληση μήκους μήκους μήκους μήκους και περιφέρειας· δοκιμή διείσδυσης υγρού (PT) σε συγκόλληση πλάκας σωλήνα και συνδέσεις ακροβομβίδων.
Πιστοποίηση υλικού:Πιστοποιητικά δοκιμής μετρητή (MTC) που παρέχονται σύμφωνα με το πρότυπο EN 10204 3.1 για όλες τις πρώτες ύλες ASME SA213/SA249 TP316 και SA516 Gr 70 που διατηρούν την πίεση.
Ελέγχος διαστασιακής ανοχής:Οι εξουσιοδοτήσεις κατασκευής συμμορφώνονται αυστηρά με τα πρότυπα της κατηγορίας R TEMA για την αναγνώριση του κελύφους, την εξουσιοδότηση από το κελύφωμα στο κελύφωμα και την ευθυγράμμιση της προβολής του ακροβωτίου.

Αποστολή και Υποστήριξη

Ανύψωση και δομική τοποθέτηση:Ενσωματωμένο με 4 πλευρικά στερεόστρωμα στήριξης (435 mm πλάτος, 228 mm διαχωρισμός) για την εγκατάσταση κάθετου σχεδίου ρύθμισης.
Συσκευή εξαγωγής:Μεταφορές βαρέων φορτίων από θάλασσα με συσκευασία από ξύλινο κιβώτιο με υγρασία-αποστασιοποιημένη σακούλα κενού και αντι-σβήσιμη επίστρωση που εφαρμόζεται στις εξωτερικές επιφάνειες από χάλυβα άνθρακα.
Τελωνειακή συμμόρφωση:Το πακέτο με τα έγγραφα αποστολής περιλαμβάνει το εμπορικό τιμολόγιο, τον κατάλογο συσκευασίας, το πιστοποιητικό καταγωγής (CO / φόρμα E), το EN 10204 3.1 MTC και τις εκθέσεις επιθεώρησης τρίτου μέρους (TPI) (συμμορφούμενες με το SGS / BV / TÜV).
Σύνοψη διαστάσεων για τη μεταφορά:Συνολικό ύψος εξοπλισμού 3,814 mm, μέγιστη εξωτερική διάμετρος 570 mm, ξηρό βάρος 1,760.2 kg, βάρος εκχύλισης δέσμης 1,0530,8 κιλά.
