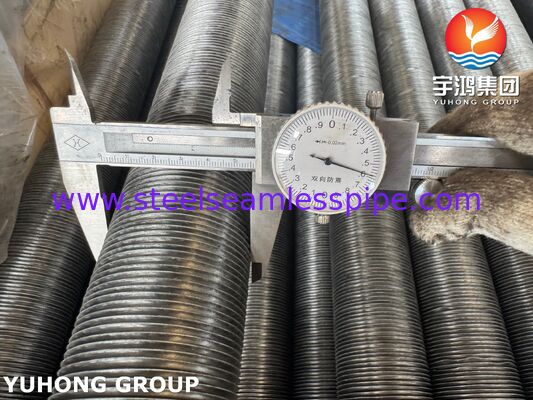

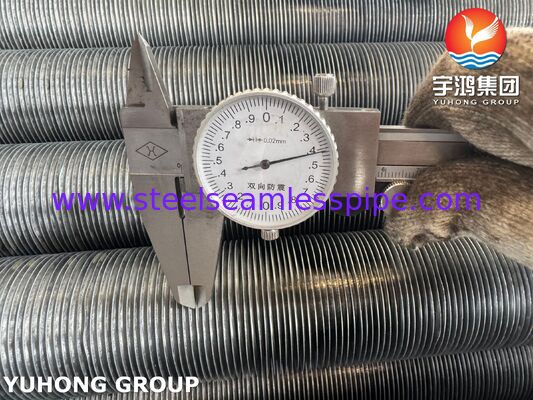

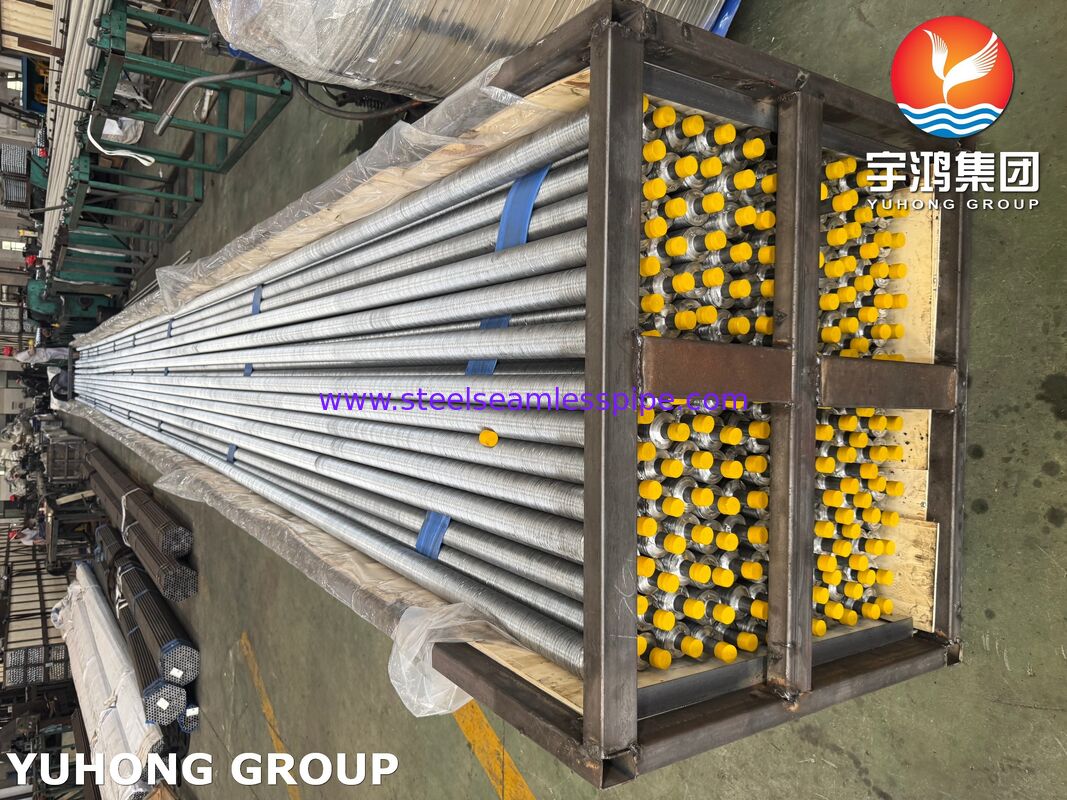

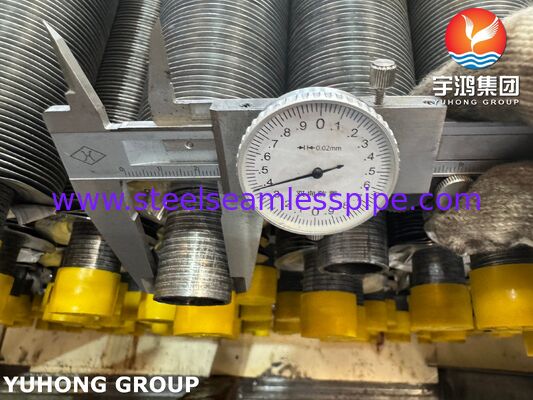

Τύποι με πτερύγια τύπου KL για εναλλακτές θερμότητας με ψύξη με αέρα ̇ Τύποι από ατσάλι άνθρακα ASME SA179

Οι σωλήνες με πτερύγια τύπου KL κατασκευασμένοι από υλικό ASME SA179 είναι ευρέως χρησιμοποιούμενα εξαρτήματα μεταφοράς θερμότητας σχεδιασμένα για εναλλάκτες θερμότητας ψυχόμενους με αέρα (ACHE), βιομηχανικούς ψύκτες, συμπυκνωτές και εξοπλισμό ανταλλαγής θερμότητας διεργασιών. Το προϊόν συνδυάζει έναν απρόσκοπτο, ψυχρά ελκόμενο χαλύβδινο σωλήνα χαμηλής περιεκτικότητας σε άνθρακασωλήνα βάσης ASME SA179 με πτερύγιο αλουμινίου σε σχήμα L, το οποίο είναι μηχανικά ασφαλισμένο σε μια ειδικά αυλακωτή επιφάνεια σωλήνα.

Η διαδικασία πτερυγισμού KL δημιουργεί ισχυρότερη μηχανική σύνδεση μεταξύ του σωλήνα και του πτερυγίου σε σύγκριση με τους συμβατικούς σωλήνες με πτερύγια τύπου L. Η αυλακωτή επιφάνεια του σωλήνα αυξάνει την πίεση επαφής και βελτιώνει τη σταθερότητα του πτερυγίου, καθιστώντας τους σωλήνες με πτερύγια KL κατάλληλους για εφαρμογές που περιλαμβάνουνθερμικούς κύκλους, δονήσεις και συνεχή εξωτερική λειτουργία.

Οι σωλήνες με πτερύγια KL ASME SA179 επιλέγονται συνήθως γιαδιυλιστήρια, πετροχημικές μονάδες, εγκαταστάσεις φυσικού αερίου, συστήματα παραγωγής ενέργειας, εξοπλισμό HVAC και βιομηχανικές μονάδες ψύξηςόπου απαιτείται αποδοτική μεταφορά θερμότητας από την πλευρά του αέρα και αξιόπιστη μακροπρόθεσμη απόδοση.

Ο σχεδιασμός πτερυγίου KL χρησιμοποιεί:

• Ακριβής αυλάκωση στην επιφάνεια του σωλήνα
• Ελικοειδώς τυλιγμένη λωρίδα πτερυγίου αλουμινίου σε σχήμα L
• Μηχανική ασφάλιση μεταξύ του ποδιού του πτερυγίου και του σωλήνα

Αυτή η δομή παρέχει βελτιωμένη αντίσταση στη χαλάρωση του πτερυγίου που προκαλείται από διακυμάνσεις της θερμοκρασίας και δονήσεις του εξοπλισμού.

Η εκτεταμένη επιφάνεια του πτερυγίου αυξάνει την εξωτερική επιφάνεια μεταφοράς θερμότητας, επιτρέποντας στους εναλλάκτες θερμότητας ψυχόμενους με αέρα να επιτύχουν υψηλότερη θερμική απόδοση με μειωμένο αποτύπωμα εξοπλισμού.

Οι χαλύβδινοι σωλήνες χαμηλής περιεκτικότητας σε άνθρακα ASME SA179 προσφέρουν:

• Εξαιρετική ολκιμότητα για εργασίες πτερυγισμού
• Ομοιόμορφο πάχος τοιχώματος
• Αξιόπιστη μηχανική αντοχή
• Καλή θερμική αγωγιμότητα
• Σταθερή απόδοση σε λειτουργία εναλλάκτη θερμότητας

Οι σωλήνες με πτερύγια KL παρέχουν ισορροπία μεταξύ απόδοσης και οικονομίας, καθιστώντας τους έναν από τους προτιμώμενους σχεδιασμούς σωλήνων με πτερύγια για εφαρμογές ψύξης με αέρα σε μέση θερμοκρασία.

Οι σωλήνες με πτερύγια KL ASME SA179 χρησιμοποιούνται ευρέως σε:

• Ψύκτες αέρα διυλιστηρίων
• Ψύκτες διεργασιών πετροχημικών
• Ψύκτες μετά συμπιεστών αερίου
• Συστήματα ψύξης φυσικού αερίου
• Μονάδες ψύξης χημικών διεργασιών

• Συμπυκνωτές υδρογονανθράκων
• Συμπυκνωτές ατμού
• Ψύκτες λαδιού
• Εναλλάκτες θερμότητας λιπαντικού λαδιού
• Συστοιχίες εναλλακτών θερμότητας κελύφους και σωλήνων

• Βοηθητική ψύξη σταθμών παραγωγής ενέργειας
• Μονάδες συμπυκνωτών HVAC
• Συστήματα ψύξης
• Εξοπλισμός ανάκτησης απορριπτόμενης θερμότητας

Μπορούν να παραχθούν προσαρμοσμένες διαστάσεις σωλήνων με πτερύγια KL σύμφωνα με τα σχέδια του πελάτη, τις απαιτήσεις θερμικού σχεδιασμού και τις προδιαγραφές του κατασκευαστή του εναλλάκτη θερμότητας.

Το ASME SA179 καθορίζει απρόσκοπτους, ψυχρά ελκόμενους χαλύβδινους σωλήνες χαμηλής περιεκτικότητας σε άνθρακα για σωληνωτούς εναλλάκτες θερμότητας, συμπυκνωτές και παρόμοιο εξοπλισμό μεταφοράς θερμότητας.

Τυπική χημική σύνθεση:

Η ελεγχόμενη σύνθεση χαμηλής περιεκτικότητας σε άνθρακα παρέχει εξαιρετική μηχανουργική κατεργασία, απόδοση ψυχρής εργασίας και αντίσταση στη ρωγμάτωση κατά τη διαδικασία πτερυγισμού KL.

Τυπικές μηχανικές απαιτήσεις:

Αυτές οι μηχανικές ιδιότητες διασφαλίζουν ότι ο σωλήνας μπορεί να αντέξει τις διαδικασίες κατασκευής και να διατηρήσει τη δομική αξιοπιστία κατά τη λειτουργία του εναλλάκτη θερμότητας.

Οι απρόσκοπτοι σωλήνες ASME SA179 επιθεωρούνται για:

• Χημική σύνθεση
• Ακρίβεια εξωτερικής διαμέτρου
• Πάχος τοιχώματος
• Κατάσταση επιφάνειας
• Ευθύτητα

Η εξωτερική επιφάνεια του σωλήνα επεξεργάζεται μηχανικά με αυλακωτό μοτίβο για να αυξηθεί η περιοχή σύνδεσης μεταξύ σωλήνα και πτερυγίου.

Μια λωρίδα πτερυγίου αλουμινίου σε σχήμα L τυλίγεται συνεχώς γύρω από τον αυλακωτό σωλήνα, σχηματίζοντας μια σφιχτή μηχανική σύνδεση.

Το πόδι του πτερυγίου πιέζεται σταθερά στην επιφάνεια του σωλήνα για να βελτιωθεί η ποιότητα επαφής και η απόδοση μεταφοράς θερμότητας.

Οι τελικοί σωλήνες με πτερύγια KL ελέγχονται για ακρίβεια διαστάσεων, ποιότητα προσάρτησης πτερυγίου και κατάσταση επιφάνειας.

Για να διασφαλιστεί η συμμόρφωση με τις απαιτήσεις ASME SA179 και τις προδιαγραφές του πελάτη, οι σωλήνες με πτερύγια KL υποβάλλονται σε ολοκληρωμένη επιθεώρηση:

• Ανάλυση χημικής σύνθεσης με φασματοσκοπικό φασματογράφο εκπομπής οπτικής
• Δοκιμή αντοχής σε εφελκυσμό
• Δοκιμή αντοχής διαρροής
• Δοκιμή επιμήκυνσης
• Δοκιμή σκληρότητας
• Δοκιμή ισοπέδωσης
• Δοκιμή διαστολής
• Δοκιμή υδροστατικής πίεσης
• Εξέταση με ρεύματα Eddy
• Υπερηχητική δοκιμή (όταν καθορίζεται)

• Μέτρηση διαμέτρου σωλήνα
• Επαλήθευση μήκους σωλήνα
• Επιθεώρηση ύψους πτερυγίου
• Μέτρηση βήματος πτερυγίου
• Επιθεώρηση πάχους πτερυγίου
• Εξέταση σύνδεσης πτερυγίου
• Έλεγχος ευθύτητας
• Οπτική επιθεώρηση επιφάνειας

Η διαθέσιμη τεκμηρίωση περιλαμβάνει:

• Πιστοποιητικά υλικού ASME SA179
• Πιστοποιητικά επιθεώρησης EN 10204 3.1
• Εκθέσεις μηχανικών δοκιμών
• Εκθέσεις μη καταστροφικών δοκιμών
• Αρχεία επιθεώρησης διαστάσεων

Οι σωλήνες με πτερύγια KL ASME SA179 παρέχουν μια αξιόπιστη λύση για εφαρμογές εναλλακτών θερμότητας ψυχόμενων με αέρα που απαιτούναποδοτική μεταφορά θερμότητας, ασφαλή προσάρτηση πτερυγίου και οικονομική λειτουργία. Ο συνδυασμός ενός υψηλής ποιότητας απρόσκοπτου χαλύβδινου σωλήνα άνθρακα και μηχανικά ασφαλισμένων πτερυγίων αλουμινίου προσφέρει σταθερή απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα.

Με εξαιρετική κατασκευασιμότητα, αποδεδειγμένη ικανότητα μεταφοράς θερμότητας και ευρεία ευελιξία εφαρμογών, οι σωλήνες με πτερύγια KL παραμένουν μια προτιμώμενη επιλογή για μηχανικούς που σχεδιάζουνψύκτες αέρα, συμπυκνωτές και βιομηχανικά συστήματα εναλλακτών θερμότητας.
