Ενσωματωμένοι σωλήνες πτερυγίων για συμπυκνωτές ψύκτη αέρα (GOST 550-2020 + AL1060)
Επισκόπηση προϊόντος
Ενσωματωμένοι σωλήνες πτερυγίων για συμπυκνωτές ψύκτη αέραείναι εξαρτήματα μεταφοράς θερμότητας υψηλής απόδοσης σχεδιασμένα γιααερόψυκτα συστήματα συμπυκνωτή (ACC)και μεγάλης κλίμακας βιομηχανικές εφαρμογές ψύξης. Κατασκευάζεται με αGOST 550-2020 σωλήνας βάσης από ανθρακούχο χάλυβα σε συνδυασμό με ενσωματωμένα πτερύγια αλουμινίου AL1060, αυτοί οι σωλήνες παρέχουν εξαιρετική θερμική αγωγιμότητα, μηχανική αντοχή και μακροχρόνια αντοχή στη διάβρωση.
Η δομή του ενσωματωμένου πτερυγίου παράγεται με μηχανική κατεργασία ελικοειδών αυλακώσεων στην εξωτερική επιφάνεια του χαλύβδινου σωλήνα και με σταθερή ενσωμάτωση πτερυγίων αλουμινίου στις αυλακώσεις. Αυτή η μέθοδος μηχανικής συγκόλλησης δημιουργεί μια ανθεκτική σύνδεση πτερυγίου σε σωλήνα, εξασφαλίζοντας αποτελεσματική μεταφορά θερμότητας ακόμη και υπό συνθήκες υψηλών κραδασμών, θερμικού κύκλου και λειτουργίας σε εξωτερικούς χώρους.
Αυτοί οι σωλήνες πτερυγίων εφαρμόζονται ευρέως σεεργοστάσια ηλεκτροπαραγωγής, πετροχημικές εγκαταστάσεις, μονάδες διυλιστηρίου, μονάδες επεξεργασίας φυσικού αερίου και βιομηχανικά συστήματα συμπύκνωσης ατμού, όπου η αξιόπιστη απόδοση απόρριψης θερμότητας και η μεγάλη διάρκεια ζωής είναι απαραίτητα.
Χαρακτηριστικά & Πλεονεκτήματα Προϊόντος
1. Υψηλή θερμική απόδοση
Τα πτερύγια αλουμινίου AL1060 παρέχουν εξαιρετική θερμική αγωγιμότητα, αυξάνοντας σημαντικά την εξωτερική επιφάνεια μεταφοράς θερμότητας σε σύγκριση με τους γυμνούς σωλήνες. Η διευρυμένη επιφάνεια βελτιώνει την απόδοση μεταφοράς θερμότητας από την πλευρά του αέρα, επιτρέποντας συμπαγή σχέδια συμπυκνωτή.
2. Ισχυρός μηχανικός δεσμός μεταξύ πτερυγίου και σωλήνα
Η διαδικασία κατασκευής του ενσωματωμένου πτερυγίου δημιουργεί μια στενή μηχανική σύνδεση μεταξύ του πτερυγίου αλουμινίου και του χαλύβδινου σωλήνα. Αυτό αποτρέπει τη χαλάρωση των πτερυγίων κατά τις διακυμάνσεις της θερμοκρασίας, τους κραδασμούς και τη μακροχρόνια λειτουργία.
3. Εξαιρετική αντοχή στη διάβρωση εξωτερικού χώρου
Τα πτερύγια αλουμινίου σχηματίζουν φυσικά ένα προστατευτικό στρώμα οξειδίου, παρέχοντας αντίσταση στην ατμοσφαιρική διάβρωση. Ο χαλύβδινος σωλήνας GOST 550-2020 προσφέρει αξιόπιστη ικανότητα να φέρει πίεση για σέρβις συμπυκνωτή.
4. Κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα
Οι ενσωματωμένοι σωλήνες πτερυγίων είναι ιδιαίτερα κατάλληλοι για αερόψυκτους συμπυκνωτές που εκτίθενται σε:
- Υψηλές θερμοκρασίες περιβάλλοντος
- Σκόνη και βιομηχανική ατμόσφαιρα
- Συνεχής δόνηση
- Μεγάλες διακυμάνσεις θερμοκρασίας
Διαδικασία Παραγωγής
-
Προετοιμασία σωλήνων βάσης
- Οι σωλήνες από ανθρακούχο χάλυβα GOST 550-2020 επιθεωρούνται και καθαρίζονται οι επιφάνειες.
- Οι διαστάσεις του σωλήνα και η ποιότητα της επιφάνειας επαληθεύονται πριν από το πτερύγιο.
-
Groove Machining
- Οι ελικοειδείς αυλακώσεις επεξεργάζονται με ακρίβεια στην εξωτερική επιφάνεια του σωλήνα.
- Το βάθος και το βήμα του αυλακιού ελέγχονται για να διασφαλιστεί η σωστή ενσωμάτωση πτερυγίων αλουμινίου.
-
Ενσωμάτωση πτερυγίων αλουμινίου
- Οι λωρίδες αλουμινίου AL1060 τυλίγονται στις αυλακώσεις υπό ελεγχόμενη τάση.
- Το υλικό του σωλήνα επεκτείνεται μηχανικά γύρω από τη ρίζα του πτερυγίου για να επιτευχθεί ασφαλής συγκόλληση.
-
Τελειωτική θεραπεία
- Επιθεώρηση διαστάσεων
- Εξέταση ποιότητας επιφάνειας
- Δοκιμή υδραυλικής πίεσης
- Τελική επαλήθευση ποιότητας
Κοινές προδιαγραφές
| Είδος |
Εύρος προδιαγραφών |
| Υλικό σωλήνων βάσης |
GOST 550-2020 Ανθρακούχο Χάλυβας |
| Υλικό πτερυγίων |
AL1060 Αλουμίνιο |
| Τύπος σωλήνα |
Χαλύβδινος σωλήνας χωρίς ραφή |
| Τύπος κατασκευής |
Ενσωματωμένος / αυλακωμένος σωλήνας με μηχανικό κολλημένο πτερύγιο L-foot |
| Εξωτερική διάμετρος σωλήνα |
25,4 mm – 76,2 mm |
| Πάχος τοιχώματος σωλήνα |
2,0 mm – 8,0 mm |
| Μήκος σωλήνα |
3.000 mm – 18.000 mm |
| Ύψος πτερυγίου |
8 mm – 20 mm |
| Πάχος πτερυγίου |
0,2 mm – 0,5 mm |
| Fin Pitch |
2,0 mm – 5,0 mm |
| Μέγιστη θερμοκρασία λειτουργίας |
Έως περίπου 300°C (ανάλογα με τις συνθήκες σχεδιασμού) |
Διατίθενται προσαρμοσμένες διαστάσεις σύμφωνα με τα σχέδια των πελατών και τις απαιτήσεις σχεδιασμού του συμπυκνωτή.
Τυπικές Εφαρμογές
Ενσωματωμένοι σωλήνες πτερυγίων που κατασκευάζονται μεΥλικά GOST 550-2020 + AL1060χρησιμοποιούνται συνήθως σε:
- Αερόψυκτοι συμπυκνωτές (ACC)
- Συστήματα συμπυκνωτή τουρμπίνας ατμού
- Σταθμοί παραγωγής ηλεκτρικής ενέργειας
- Μονάδες ψύξης πετροχημικών διεργασιών
- Συστήματα ανάκτησης θερμότητας διυλιστηρίου
- Εγκαταστάσεις επεξεργασίας φυσικού αερίου
- Βιομηχανικά συστήματα ψύξης
- Εξοπλισμός εναλλάκτη θερμότητας μεγάλης κλίμακας
Μέθοδοι Επιθεώρησης & Δοκιμών
Για να διασφαλιστεί η αξιοπιστία και η συμμόρφωση με τις απαιτήσεις του βιομηχανικού εναλλάκτη θερμότητας, οι ενσωματωμένοι σωλήνες πτερυγίων υποβάλλονται σε ολοκληρωμένες διαδικασίες επιθεώρησης.
1. Έλεγχος Πρώτων Υλών
- Επαλήθευση πιστοποιητικών υλικού (MTC)
- Ανάλυση χημικής σύνθεσης
- Δοκιμή μηχανικών ιδιοτήτων
- Επιθεώρηση διαστάσεων
2. Δοκιμή βασικού σωλήνα
- Δοκιμή υπερήχων (UT)
- Δοκιμή δινορρευμάτων (ECT)
- Δοκιμή υδραυλικής πίεσης
- Οπτικός έλεγχος επιφάνειας
3. Επιθεώρηση ποιότητας δεσμών πτερυγίων
- Εξέταση σύνδεσης πτερυγίου σε σωλήνα

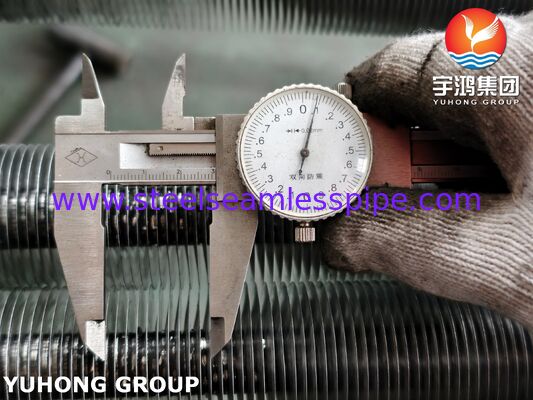

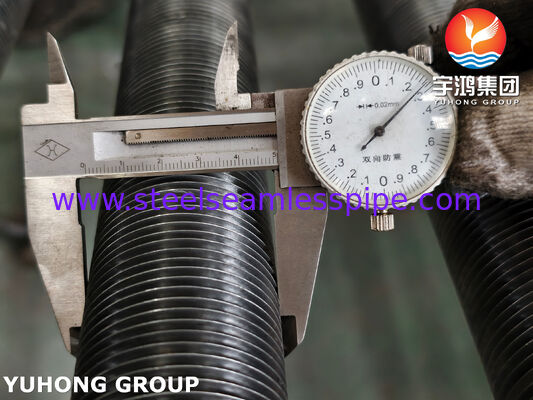

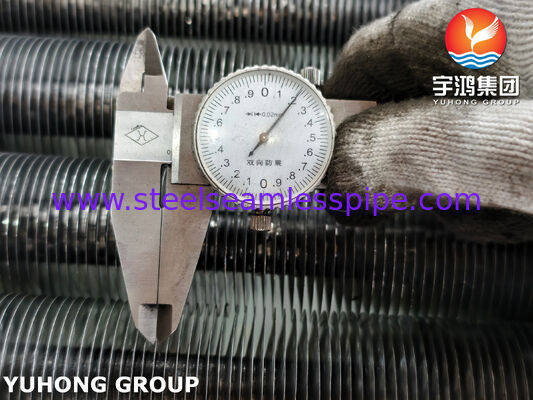

- Μέτρηση ύψους πτερυγίου και βήματος
- Επαλήθευση δύναμης έλξης
- Έλεγχος επιφανειακών ελαττωμάτων
4. Τελική Επιθεώρηση
- Μέτρηση εξωτερικής διαμέτρου
- Έλεγχος πάχους τοιχώματος
- Επιθεώρηση ευθύτητας σωλήνα
- Επαλήθευση μήκους

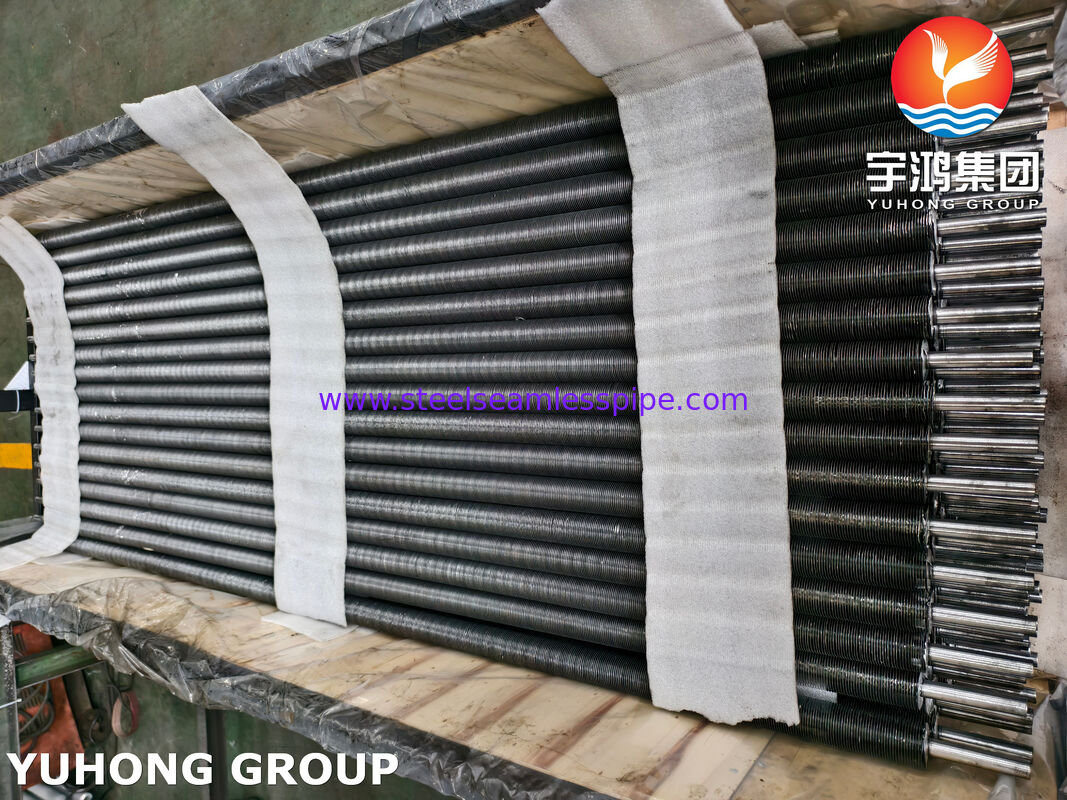

- Έλεγχος συσκευασίας
Χημική Σύνθεση
GOST 550-2020 Σωλήνας βάσης από ανθρακούχο χάλυβα (Τυπικός)
| Στοιχείο |
Τυπικό περιεχόμενο (%) |
| Άνθρακας (C) |
≤ 0,25 |
| Πυρίτιο (Si) |
0,17 – 0,37 |
| Μαγγάνιο (Mn) |
0,35 – 0,80 |
| Φώσφορος (P) |
≤ 0,035 |
| Θείο (S) |
≤ 0,035 |
| Σίδηρος (Fe) |
Ισορροπία |
Η χημική σύνθεση μπορεί να διαφέρει ανάλογα με την ειδική ποιότητα χάλυβα GOST που καθορίζεται από τον πελάτη.
Υλικό πτερυγίων αλουμινίου AL1060
| Στοιχείο |
Τυπικό περιεχόμενο (%) |
| Αλουμίνιο (Al) |
≥ 99,60 |
| Πυρίτιο (Si) |
≤ 0,25 |
| Σίδηρος (Fe) |
≤ 0,35 |
| Χαλκός (Cu) |
≤ 0,05 |
| Μαγγάνιο (Mn) |
≤ 0,03 |
| Μαγνήσιο (Mg) |
≤ 0,03 |
| Ψευδάργυρος (Zn) |
≤ 0,05 |
Μηχανικές Ιδιότητες
Χαλύβδινος σωλήνας GOST 550-2020 (Τυπικός)
| Ιδιοκτησία |
Απαίτηση |
| Αντοχή εφελκυσμού |
370 – 500 MPa |
| Ισχύς απόδοσης |
≥ 215 MPa |
| Επιμήκυνση |
≥ 20% |
| Σκληρότητα |
Σύμφωνα με τις ισχύουσες απαιτήσεις βαθμού |
Υλικό πτερυγίων αλουμινίου AL1060
| Ιδιοκτησία |
Τυπική τιμή |
| Αντοχή εφελκυσμού |
70 – 130 MPa |
| Ισχύς απόδοσης |
20 – 80 MPa |
| Επιμήκυνση |
≥ 20% |
| Πυκνότητα |
2,70 g/cm³ |
| Θερμική αγωγιμότητα |
Περίπου 230 W/m·K |
Γιατί να επιλέξετε τα Embedded Fin Tubes μας;
- Κατασκευάζεται σύμφωνα με τις διεθνείς απαιτήσεις της βιομηχανίας εναλλάκτη θερμότητας
- Αξιόπιστη απόδοση χαλύβδινων σωλήνων GOST 550-2020
- Πτερύγια αλουμινίου AL1060 υψηλής αγωγιμότητας
- Ισχυρή μηχανική συγκόλληση πτερυγίου σε σωλήνα
- Κατάλληλο για εφαρμογές αερόψυκτου συμπυκνωτή υψηλής χωρητικότητας
- Αυστηρός έλεγχος σε όλη την παραγωγή
- Προσαρμοσμένα μεγέθη διαθέσιμα για εργολάβους EPC και κατασκευαστές εναλλάκτη θερμότητας OEM
