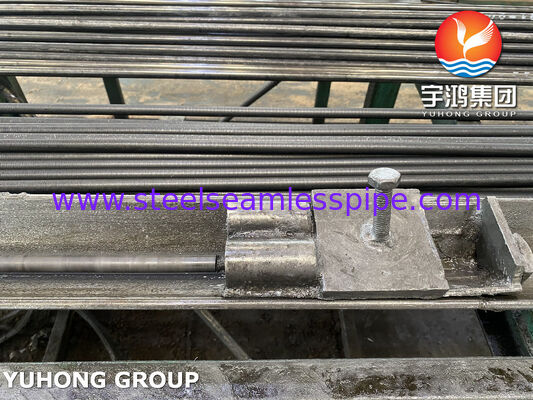

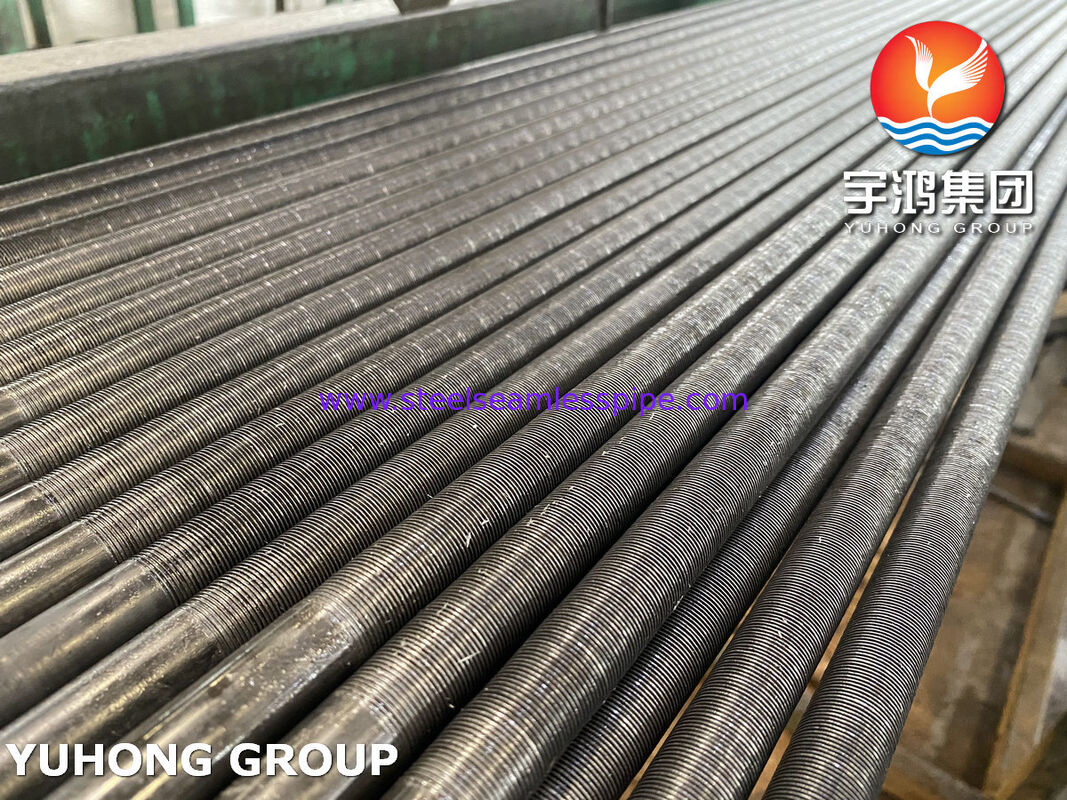

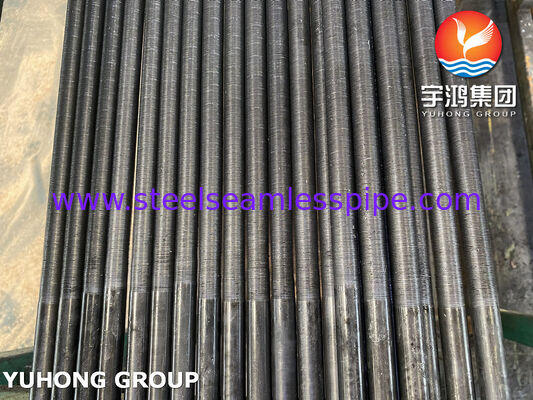

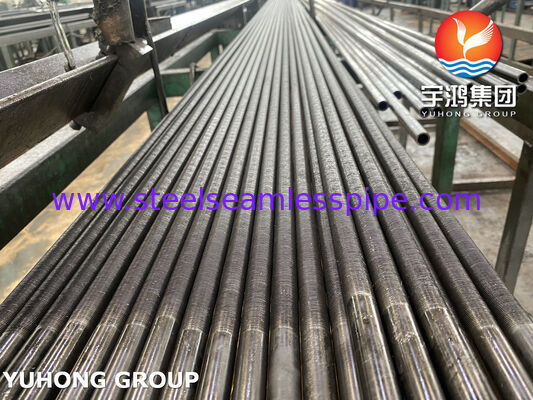

Σωλήνες χαμηλών πτερυγίων για συμπυκνωτές ∙ ASTM A179 Σωλήνες χαμηλών πτερυγίων από χάλυβα άνθρακα
Επισκόπηση του προϊόντος
ASTM A179 Τρόποι χαμηλών πτερυγίων για συμπυκνωτέςείναι ειδικά κατασκευασμένοι σωλήνες μεταφοράς θερμότητας που έχουν σχεδιαστεί για την αύξηση της θερμικής απόδοσης σε συμπυκνωτές, εξατμιστές και άλλα συμπαγή συστήματα ανταλλακτών θερμότητας.Κατασκευασμένο από υψηλής ποιότηταςΣωλήνες από χαμηλό άνθρακα, χωρίς ραφή, που σέρνονται σε κρύο, σύμφωνα με την ASTM A179, οι σωλήνες αυτοί διαθέτουν ολοκληρωμένη δομή πτερυγίων που σχηματίζεται στην εξωτερική επιφάνεια του σωλήνα,σημαντική επέκταση της περιοχής μεταφοράς θερμότητας, διατηρώντας παράλληλα εξαιρετική μηχανική αντοχή και αντοχή στην πίεση.
Σε σύγκριση με τους συμβατικούς ομαλούς σωλήνες, οι σωλήνες χαμηλών πτερυγίων παρέχουν μεγαλύτερη εξωτερική επιφάνεια, βελτιωμένη αναταραχή του υγρού,και βελτιωμένη απόδοση ανταλλαγής θερμότητας χωρίς σημαντική αύξηση του μεγέθους του εξοπλισμούΧρησιμοποιούνται ευρέως σεΣυσσωρευτές ατμού, συσσωρευτές ψύξης, ανταλλακτές θερμότητας σταθμών παραγωγής ηλεκτρικής ενέργειας, συστήματα HVAC και εξοπλισμός ψύξης βιομηχανικών διεργασιών.
Οι αγωγοί χαμηλών πτερυγίων ASTM A179 κατασκευάζονται σύμφωνα με αυστηρές διαδικασίες ελέγχου ποιότητας για να διασφαλιστεί η ακρίβεια των διαστάσεων, αξιόπιστη απόδοση,και μακρά διάρκεια ζωής σε απαιτητικές εφαρμογές μεταφοράς θερμότητας.
Χαρακτηριστικά κατασκευής αγωγών χαμηλών πτερυγίων ASTM A179
1Ολοκληρωμένο σχέδιο χαμηλών φτερών
Τα πτερύγια σχηματίζονται μηχανικά απευθείας από το τοίχωμα του μητρικού σωλήνα, δημιουργώντας έναν ισχυρό μεταλλουργικό δεσμό μεταξύ του σωλήνα και των πτερύγων.Αυτή η ολοκληρωμένη κατασκευή εξαλείφει τον κίνδυνο χαλάρωσης πτερύγων ή αντίστασης στην επαφή που παρατηρείται σε εξωτερικά μοντέλα πτερύγων.
Τα βασικά πλεονεκτήματα περιλαμβάνουν:
- Αυξημένη επιφάνεια μεταφοράς θερμότητας
- Βελτιωμένη απόδοση του συμπυκνωτή
- Καλύτερη αντοχή σε δονήσεις και θερμικούς κύκλους
- Σχεδιασμός συμπαγούς εναλλάκτη θερμότητας
- Μειωμένα έξοδα λειτουργίας και συντήρησης
2Βάση σωλήνων από χάλυβα άνθρακα ASTM A179
Η ASTM A179 προσδιορίζει αδιάβροχα σωλήνες από χαμηλού άνθρακα χάλυβα που σχηματίζονται με ψυχρή έλξη και χρησιμοποιούνται συνήθως για ανταλλακτές θερμότητας και συμπυκνωτές.
- Εξαιρετική θερμική αγωγιμότητα
- Καλή συγκολλητικότητα
- Σταθερές μηχανικές ιδιότητες
- Αξιόπιστη απόδοση σε συνθήκες μέτριας θερμοκρασίας και πίεσης
Κοινές προδιαγραφές για τους αγωγούς χαμηλών πτερυγίων ASTM A179
| Άρθρο |
Προδιαγραφές |
| Τύπος προϊόντος |
Ενιαίο σωλήνα χαμηλών πτερυγίων |
| Βασικό υλικό |
Ατσάλι άνθρακα ASTM A179 / ASME SA179 |
| Συστήματα κατασκευής |
Χωρίς ράμματα ψυχρή έλξη + ολοκληρωμένη έλαση πτερυγίων |
| Εφαρμογή |
Συσσωρευτές, ανταλλακτές θερμότητας, εξατμιστές |
| Τύπος σωλήνα |
Χωρίς ραφή |
| Τύπος πτερυγίου |
Μικρό ύψος ολοκληρωμένα πτερύγια |
| Κατάσταση της επιφάνειας |
Επικονικισμένο / Σκορπισμένο / Λάμψη |
| Διάρκεια |
Συνήθως 3μ12 ή προσαρμοσμένα |
| Τύπος |
ΑΣTM A179 / ASME SA179 |
Κοινό εύρος μεγεθών
Οι αγωγοί χαμηλών πτερυγίων ASTM A179 μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια των ανταλλακτών θερμότητας των πελατών.
Διάμετρος του σωλήνα εκτός του εύρους διαμέτρου
- 12.7 mm (1/2")
- 150,88 mm (5/8")
- 190,05 mm (3/4")
- 220,0 mm
- 25.4 mm (1")
- 310,75 mm (1-1/4")
Περιορισμός πάχους τοιχώματος σωλήνα
- 10,0 mm
- 1.2 mm
- 1.5 mm
- 1.65 mm
- 20,0 mm
- 2.5 mm
Τυπικές παραμέτρους πτερύγων
| Παράμετρος |
Τυπικό εύρος |
| Υψόμετρο πτερυγίου |
00,8 ∆2,5 mm |
| Σφιχτότητα πτερύγων |
16·40 πτερύγια/ίντσα |
| Σφαιρίδιο πτερύγας |
0.6 ̇1.6 mm |
| Δάχος πτερυγίου |
00,35 mm |
| Αύξηση της διάμετρου πτερυγίου |
Περίπου 1,2 ̇1,6 φορές η δόση του σωλήνα |
Διατίθενται εξατομικευμένες διαστάσεις με βάση τις απαιτήσεις σχεδιασμού θερμικού συμπυκνωτή.
Χημική σύνθεση του υλικού ASTM A179
Τυπικές χημικές απαιτήσεις σύμφωνα με την ASTM A179:
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
0.06 ∙0.18 |
| Μαγγάνιο (Mn) |
0.27 ∙0.63 |
| Φωσφόρος (P) |
≤ 0.035 |
| Θείο (S) |
≤ 0.035 |
Η ελεγχόμενη χαμηλή περιεκτικότητα σε άνθρακα παρέχει εξαιρετική ευελιξία και ικανότητα ψυχρού σχηματισμού, καθιστώντας το ASTM A179 κατάλληλο για κατασκευή ολοκληρωμένων πτερυγίων.
Μηχανολογικές ιδιότητες αγωγών χαμηλών πτερυγίων ASTM A179
| Ιδιοκτησία |
Απαίτηση |
| Δυνατότητα τράβηξης |
≥ 325 MPa |
| Δύναμη απόδοσης |
≥ 180 MPa |
| Επέκταση |
≥ 35% |
Οι μηχανικές ιδιότητες εξασφαλίζουν ότι ο σωλήνας μπορεί να αντέξει:
- Διεύρυνση κατά την κατασκευή εναλλάκτη θερμότητας
- Θερμική πίεση που προκαλείται από αλλαγές θερμοκρασίας
- Εσωτερική πίεση
- Μηχανική χειρισμός κατά την εγκατάσταση
Μέθοδοι επιθεώρησης και δοκιμής
Για να διασφαλιστεί η αξιοπιστία του προϊόντος, οι αγωγοί χαμηλών πτερυγίων ASTM A179 υποβάλλονται σε ολοκληρωμένη επιθεώρηση και δοκιμή.
1Χημική ανάλυση
Κάθε παρτίδα παραγωγής αναλύεται χρησιμοποιώντας:
- Οπτικό Φασματογράφο Εκπομπών (OES)
- Επιβεβαίωση της χημικής σύνθεσης
Αυτό εξασφαλίζει τη συμμόρφωση με τις απαιτήσεις της ASTM A179.
2. Διαστασιακή επιθεώρηση
Η επιθεώρηση περιλαμβάνει:
- Μέτρηση εξωτερικής διάμετρου
- Μέτρηση πάχους τοίχου
- Επιθεώρηση ύψους πτερυγίου
- Μέτρηση της απόστασης του πτερυγίου
- Επιβεβαίωση μήκους σωλήνα
- Έλεγχος ευθείας
Προηγμένος εξοπλισμός μέτρησης εξασφαλίζει ακριβείς διαστάσεις της επιφάνειας μεταφοράς θερμότητας.
3Μηχανικές δοκιμές
Οι μηχανικές δοκιμές περιλαμβάνουν:
Δοκιμή ελαστικότητας
Ελέγχεται:
- Δυνατότητα τράβηξης
- Δυνατότητα απόδοσης
- Απόδοση επιμήκυνσης
Δοκιμή σκληρότητας
Διασφαλίζει την κατάλληλη κατάσταση του υλικού και τη συνέπεια της κατασκευής.
4Μη καταστροφικές δοκιμές (NDT)
Οι διαθέσιμες μέθοδοι δοκιμής περιλαμβάνουν:
Δοκιμή ρεύματος δρόμου (ECT)
Ανιχνεύει:
- Ελαττώματα επιφάνειας
- Τρύπες
- Υλικές διακοπές
Υπερήχθης δοκιμή (UT)
Έλεγχοι:
- Εσωτερικά ελαττώματα
- Ομοιότητα πάχους τοίχου
Υδροστατική δοκιμή
Επιβεβαιώνει:
- Αντίσταση πίεσης
- Ακεραιότητα του σωλήνα
- Πρόληψη διαρροών
5Επιφανειακή και οπτική επιθεώρηση
Κάθε σωλήνας ελέγχεται για:
- Διαμόρφωση πτερύγων
- Η επιφάνεια γρατζουνιές
- Οξείδωση
- Ελαττώματα κατασκευής
- Απαιτήσεις καθαριότητας
Εφαρμογές των κατώτερων φτερωτών σωλήνων ASTM A179
Οι αγωγοί συμπύκνωσης χαμηλών πτερυγίων ASTM A179 χρησιμοποιούνται ευρέως σε:
Συσσωρευτές ατμού
Χρησιμοποιείται σε:
- Συστήματα παραγωγής ηλεκτρικής ενέργειας
- Μηχανές ανάκτησης ατμού για βιομηχανικούς σκοπούς
- Εγκαταστάσεις μεταποίησης
Συσσωρευτές ψύξης
Κατάλληλο για:
- Χειροκηλίδες
- Συστήματα ψύξης HVAC
- Εξοπλισμός ψύξης
Μεταλλουργοί θερμότητας με κέλυφος και σωλήνα
Χρησιμοποιείται για:
- Χημική μεταποίηση
- Πετροχημικά συστήματα
- Βιομηχανικές εφαρμογές ψύξης
Εκτρώσεις και εξοπλισμός μεταφοράς θερμότητας διαδικασίας
Παροχή βελτιωμένης αποτελεσματικότητας μεταφοράς θερμότητας σε συμπαγές σχεδιασμό.
Πλεονεκτήματα των αγωγών χαμηλών πτερυγίων ASTM A179
- Μεγαλύτερη ικανότητα μεταφοράς θερμότητας σε σύγκριση με τους ομαλούς σωλήνες
- Μειωμένο μέγεθος ανταλλάκτη και κατανάλωση υλικού
- Εξαιρετική θερμική αγωγιμότητα από σωλήνα σε πτερύγιο
- Αξιόπιστη μηχανική απόδοση
- Διορθωτικό για την παραγωγή υψηλού όγκου συμπυκνωτών
- Αποτελεσματική από πλευράς κόστους λύση από χάλυβα άνθρακα
- Συμβατό με τυποποιημένα σχέδια ανταλλακτών θερμότητας με κέλυφος και σωλήνα
Γιατί να επιλέξετε τους χαμηλόφινους σωλήνες μας ASTM A179
Κατασκευάζουμε σωλήνες χαμηλών πτερυγίων με αυστηρό έλεγχο:
- Ποιότητα πρώτης ύλης
- Διάμετροι σωλήνων
- Ακριβότητα γεωμετρίας πτερυγίων
- Εκτέλεση επιφάνειας
- Μηχανικές επιδόσεις
- Διαδικασίες μη καταστροφικών δοκιμών
Οι αγωγοί χαμηλών πτερυγίων ASTM A179 παρέχουν μια αποτελεσματική και οικονομική λύση μεταφοράς θερμότητας για τους κατασκευαστές συμπυκνωτών, τους εργολάβους EPC και τους προμηθευτές βιομηχανικών ανταλλακτών θερμότητας σε όλο τον κόσμο.
