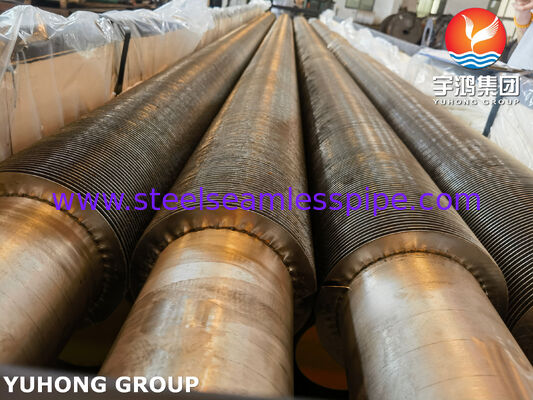

Υψηλής συχνότητας συγκολλημένοι φτερωτοί σωλήνες για την ανάκτηση απόβλητης θερμότητας

Τύποι με πτερύγια συγκολλημένοι υψηλής συχνότητας κατασκευασμένοι από:Ατσάλι ατσάλινο ASTM A269 TP321είναι προηγμένα εξαρτήματα μεταφοράς θερμότητας που έχουν σχεδιαστεί για απαιτητικέςσυστήματα ανάκτησης της θερμότητας απόβλητων, βιομηχανικές λέβητες, θερμαντήρες με καύση, ανταλλακτές θερμότητας καυσαερίων και εξοπλισμό θερμικής ανάκτησης εξοικονόμησης ενέργειας.

Χρησιμοποιώντας τεχνολογία συγκόλλησης αντίστασης υψηλής συχνότητας, τα πτερύγια συγκολλούνται συνεχώς στην επιφάνεια του σωλήνα, δημιουργώντας έναν ισχυρό μεταλλουργικό δεσμό με εξαιρετική αποτελεσματικότητα μεταφοράς θερμότητας,μηχανική σταθερότητα, και αντοχή σε δονήσεις και θερμικούς κύκλους.

Το ASTM A269 TP321 είναι ένα τιτανιοσταθεροποιημένο αυστενίτικο ανοξείδωτο χάλυβα που παρέχει ανώτερη αντοχή στη διασωματική διάβρωση μετά την έκθεση σε υψηλές θερμοκρασίες.Αυτό καθιστά τους σωλήνες TP321 με πτερύγια υψηλής συχνότητας ιδιαίτερα κατάλληλους για εφαρμογές που περιλαμβάνουν:υψηλές θερμοκρασίες, διαβρωτικά αέρια καπνού και μακροχρόνια συνεχή λειτουργία.

Σε σύγκριση με τους συμβατικούς σωλήνες πτερυγίων, οι σωλήνες με πτερυγία υψηλής συχνότητας προσφέρουν υψηλότερη αντοχή προσκόλλησης πτερυγίων, βελτιωμένες θερμικές επιδόσεις και παρατεταμένη διάρκεια ζωής,Ειδικότερα, ηΕφαρμογές βιομηχανικής ανάκτησης θερμότητας από απόβλητα και εναλλάκτη θερμότητας.

Η διαδικασία συγκόλλησης υψηλής συχνότητας δημιουργεί μια ανθεκτική σύνδεση μεταξύ του πτερυγίου και του σωλήνα βάσης, ελαχιστοποιώντας τη θερμική αντίσταση και αποτρέποντας την χαλάρωση του πτερυγίου υπό δονήσεις ή θερμική επέκταση.

Ο ανοξείδωτος χάλυβας TP321 διατηρεί καλή μηχανική αντοχή και αντοχή στην οξείδωση σε υψηλές θερμοκρασίες, καθιστώντας τον κατάλληλο για ανάκτηση καυσαερίων και συστήματα ανταλλακτών θερμότητας υψηλής θερμοκρασίας.

Η σταθεροποίηση από τιτάνιο του TP321 μειώνει την κατάπτωση καρβιδίου κατά τη συγκόλληση και τη λειτουργία σε υψηλές θερμοκρασίες, βελτιώνοντας την αντοχή κατά της διασφαιρικής διάβρωσης.

Η αυξημένη εξωτερική επιφάνεια που παρέχεται από τα συγκολλημένα πτερύγια βελτιώνει σημαντικά την αποδοτικότητα της μεταφοράς θερμότητας, επιτρέποντας την ανάκτηση ενέργειας από τα καυσαέρια, τα συστήματα καύσης,και βιομηχανικές διεργασίες.

Ο συνδυασμός του υλικού του σωλήνα από ανοξείδωτο χάλυβα και της κατασκευής συγκολλημένων πτερυγίων παρέχει εξαιρετική αντοχή στην θερμική κόπωση, τη διάβρωση και τη μηχανική πίεση.

Τα καλώδια ASTM A269 TP321 υψηλής συχνότητας που συγκολλούνται με πτερύγια χρησιμοποιούνται ευρέως σε:

• Μονάδες ανάκτησης θερμότητας απόβλητων (WHRU)
• Οικονομικοί μηχανισμοί για βιομηχανικές λέβητες
• Μεταλλικές συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
• Συστήματα ανάκτησης θερμότητας καυσαερίων
• Εξοπλισμός ανάκτησης θερμότητας σε αεριοστροβίλους
• Αλλαγματοποιείς θερμότητας διυλιστηρίων και πετροχημικών
• Εγκαταστάσεις χημικής επεξεργασίας
• Εναλλακτές θερμότητας βοηθητικών για την παραγωγή ενέργειας
• Προθέρμανση αέρα υψηλής θερμοκρασίας

Οι ακόλουθες διαστάσεις παράγονται συνήθως για εφαρμογές ανάκτησης της θερμότητας αποβλήτων:

(Διαθέσιμες μετρήσεις προσαρμοσμένες σύμφωνα με τις απαιτήσεις σχεδιασμού του εναλλάκτη θερμότητας.)

Η διαδικασία παραγωγής περιλαμβάνει:

1. Επιθεώρηση πρώτων υλών
   • Επιβεβαίωση της ποιότητας ανοξείδωτου χάλυβα
   • Επιθεώρηση διαστάσεων
   • Επιβεβαίωση της χημικής σύνθεσης
2. Προετοιμασία σωλήνων
   • Καθαρισμός επιφανειών
   • Απομάκρυνση των στρωμάτων οξειδίων και των ρυπαντικών
3. Υψηλής συχνότητας συγκόλληση
   • Συνεχή συγκόλληση πτερυγίων στην επιφάνεια του σωλήνα
   • Ακριβής έλεγχος ρεύματος και ταχύτητας συγκόλλησης
4. Σχηματισμός και βαθμονόμηση πτερυγίων
   • Διασφάλιση ομοιόμορφης πλάκας και ύψους πτερύγων
5. Τελική επιθεώρηση
   • Έλεγχος ποιότητας συγκόλλησης
   • Επιβεβαίωση διαστάσεων
   • Δοκιμή πίεσης

Για να διασφαλιστεί η αξιόπιστη απόδοση των συστημάτων ανάκτησης της θερμότητας των αποβλήτων, οι σωλήνες TP321 υψηλής συχνότητας υπόκεινται σε αυστηρούς ελέγχους ποιότητας:

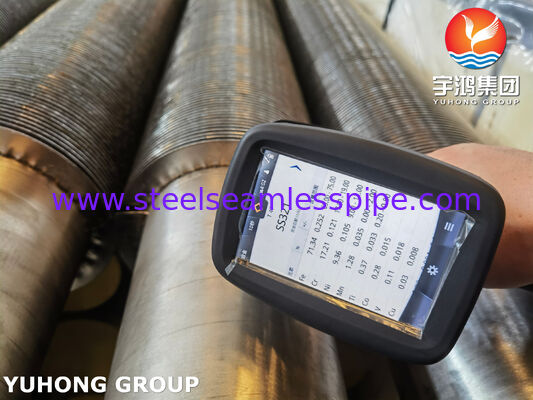

Εκτελείται με τη χρήση οπτικής φασματοσκοπίας εκπομπών (OES) ή ισοδύναμων μεθόδων για την επαλήθευση της σύνθεσης του κράματος.

Περιλαμβάνει:

• Δοκιμές ελαστικότητας
• Δοκιμή αντοχής απόδοσης
• Δοκιμή επιμήκυνσης
• Δοκιμή σκληρότητας

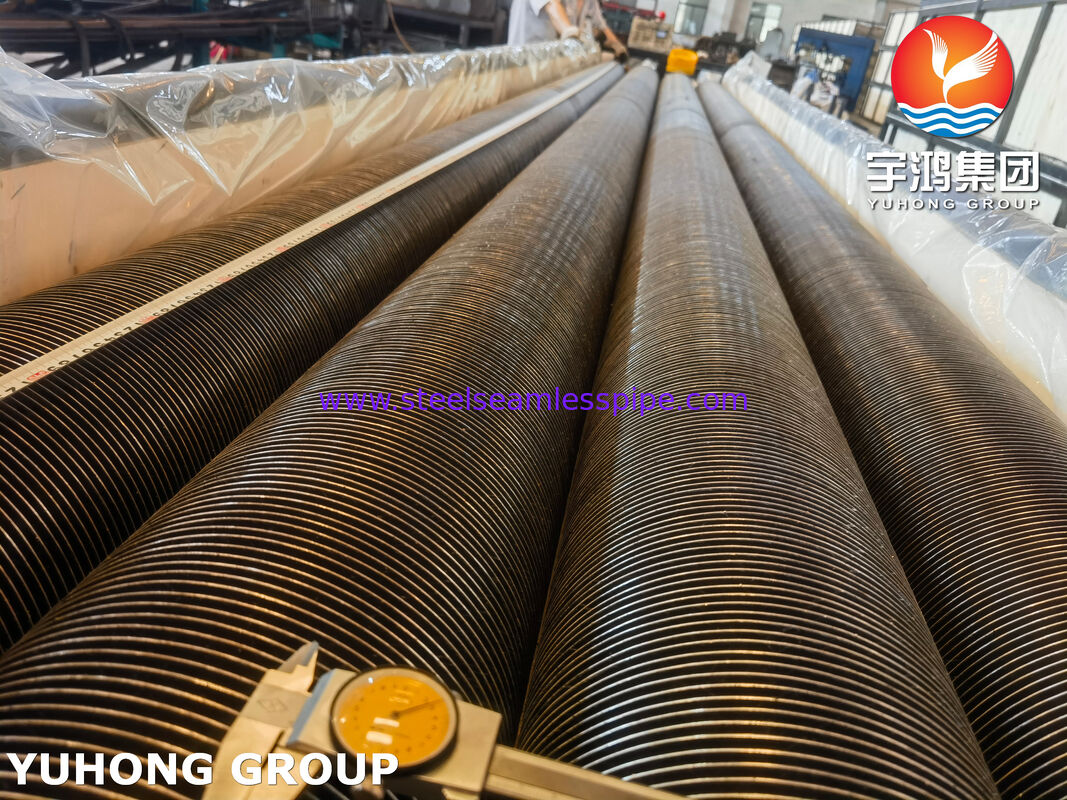

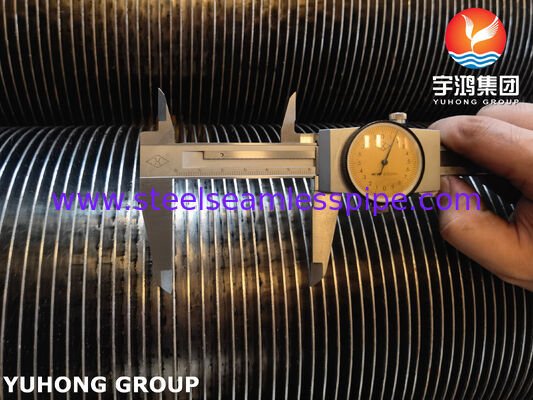

Οι ελεγχόμενες παραμέτρους περιλαμβάνουν:

• Εξωτερική διάμετρος σωλήνα
• Μοντέλο
• Υψόμετρο πτερυγίου
• Σφαιρίδιο πτερυγίου
• Δύψος πτερυγίου
• Συνολικό μήκος
• Καθαρότητα

Περιλαμβάνει:

• Οπτική επιθεώρηση
• Έλεγχος διείσδυσης συγκόλλησης
• Δοκιμασία αντοχής στερέωσης πτερύγων
• Μακροεξέταση όταν απαιτείται

Διαθέσιμες μεθόδους δοκιμής:

• Δοκιμασμός ρεύματος περιστροφής
• Υπερήχθης δοκιμή
• Υδροστατική δοκιμή
• Πνευματική δοκιμή (εάν απαιτείται)

Περιλαμβάνει:

• Εξέταση της επιφάνειας
• Επιθεώρηση διάβρωσης και οξείδωσης
• Ελέγχος παθητικοποίησης

Αξιοσημείωση: Η μέθοδος αυτή χρησιμοποιείται για την παραγωγή των ειδών που χρησιμοποιούνται για την παραγωγή των ειδών αυτών.

• Μεγαλύτερη απόδοση ανάκτησης θερμότητας
• Μειωμένη κατανάλωση καυσίμου
• Βελτιωμένη χρήση ενέργειας
• Σημαντική αντοχή σε θερμικά σοκ
• Αξιόπιστη λειτουργία σε υψηλές θερμοκρασίες
• Μειωμένες απαιτήσεις συντήρησης
• Διευρυμένη διάρκεια λειτουργίας του εναλλάκτη θερμότητας

Τα πλεονεκτήματα αυτά τα καθιστούν μια αποτελεσματική επιλογή για βιομηχανίες που αναζητούν βελτίωση της ενεργειακής απόδοσης και μείωση του λειτουργικού κόστους.

Κατασκευάζουμε συγκολλημένους σωλήνες με πτερύγια σύμφωνα με διεθνή πρότυπα με αυστηρό έλεγχο:

• ιχνηλασιμότητα πρώτης ύλης
• Ποιότητα συγκόλλησης
• Ακριβότητα γεωμετρίας πτερυγίων
• Μηχανικές επιδόσεις
• Κατάσταση της επιφάνειας
• Διαδικασίες τελικής επιθεώρησης

Διατίθενται εξατομικευμένες λύσεις για διαφορετικά σχέδια ανάκτησης της θερμότητας αποβλήτων, συμπεριλαμβανομένων συστημάτων εξάτμισης υψηλής θερμοκρασίας, βιομηχανικών λέβητων και εξοπλισμού ανάκτησης θερμότητας διυλιστηρίων.
