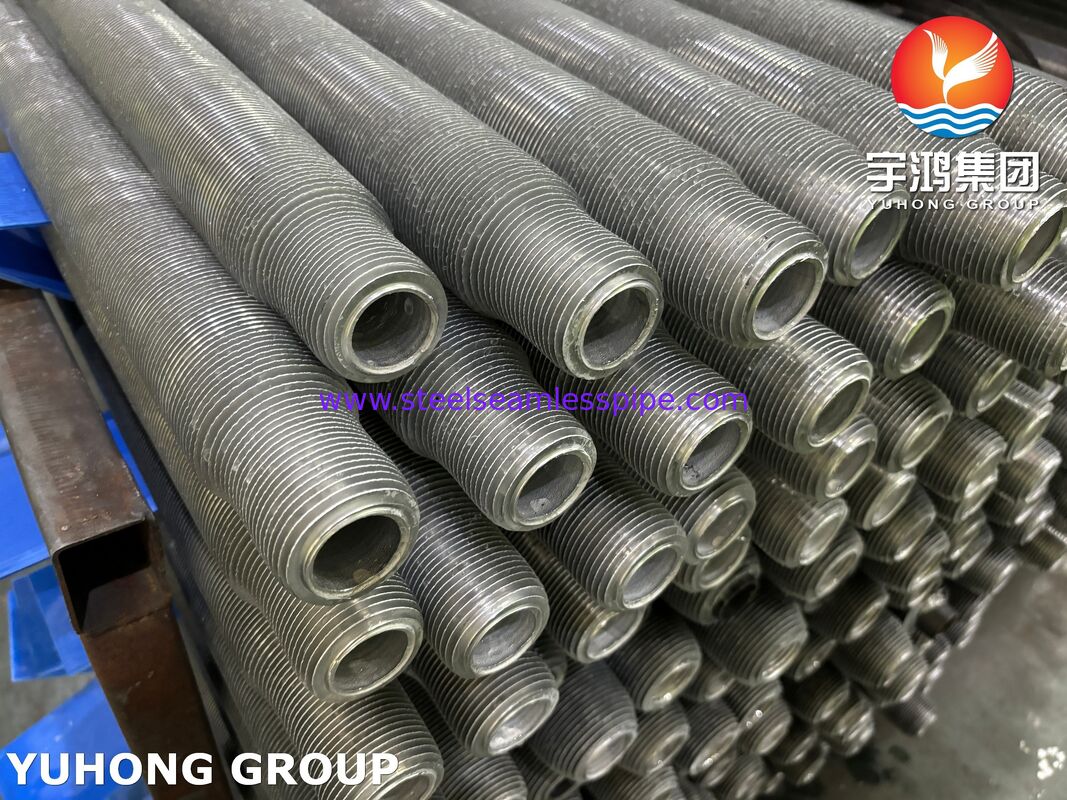

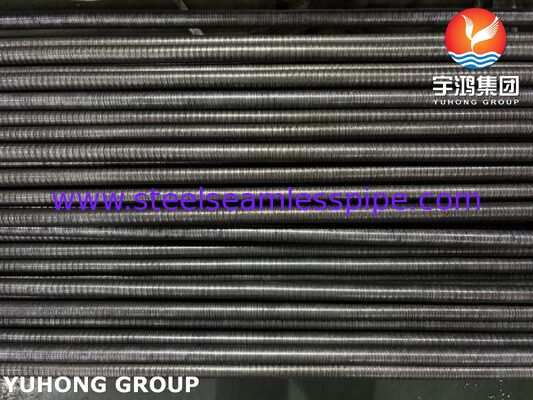

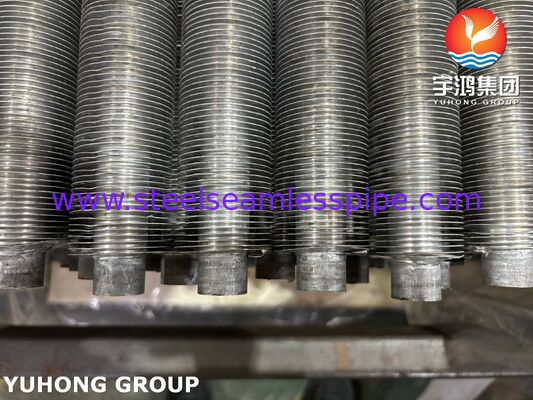

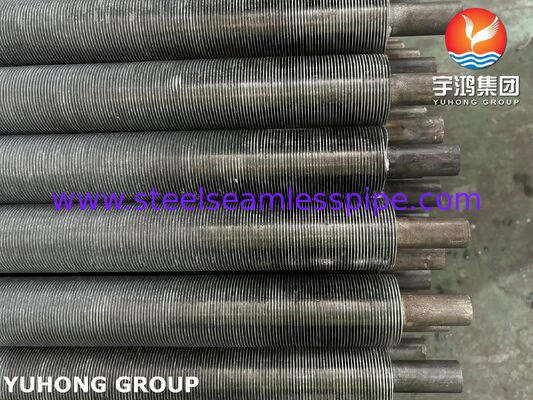

Σωλήνες με φτερωτά που έχουν εκχυλιστεί για κλιματιστικά ψυγούμενα με αέρα (ASTM A192 + Αλουμίνιο 1060)
Επισκόπηση του προϊόντος
Σωλήνες με νιφάδες που έχουν εκχυλιστεί για κλιματιστήρες ψύξης με αέραείναι υψηλής απόδοσης εξαρτήματα μεταφοράς θερμότητας που έχουν σχεδιαστεί για απαιτητικές εφαρμογές ψύξης όπου απαιτούνται αξιόπιστες θερμικές επιδόσεις, αντοχή στη διάβρωση και μακρά διάρκεια ζωής.Κατασκευασμένο με υψηλής ποιότηταςΣωλήνες βάσης από χάλυβα άνθρακα ASTM A192καιΥλικό εξωτερικών πτερυγίων από αλουμίνιο 1060, αυτά τα σωλήνες παρέχουν εξαιρετική ικανότητα ανταλλαγής θερμότητας γιαΣυσσωρευτές ψύξης με αέρα (ACC), συστήματα ψύξης σταθμών παραγωγής ηλεκτρικής ενέργειας, πετροχημικές εγκαταστάσεις, μονάδες διυλιστηρίων και βιομηχανικός εξοπλισμός ανάκτησης θερμότητας.
Η διαδικασία κατασκευής με εκτόξευση σχηματίζει μια ολοκληρωμένη δομή πτερυγίων αλουμινίου γύρω από τον χάλυβα σωλήνα, δημιουργώντας έναν ισχυρό μηχανικό δεσμό μεταξύ του πτερυγίου και του σωλήνα.Σε σύγκριση με τα παραδοσιακά τυλιγμένα ή συγκολλημένα σωλήνες πτερυγίων, οι ακονισμένοι σωλήνες με πτερύγια προσφέρουν βελτιωμένη σταθερότητα επαφής, βελτιωμένη προστασία από τη διάβρωση και ανώτερη αντοχή σε δονήσεις και θερμικούς κύκλους.
Ο συνδυασμός σωλήνων χάλυβα άνθρακα ASTM A192 και πτερυγίων αλουμινίου 1060 παρέχει μια βελτιστοποιημένη ισορροπία μηχανικής αντοχής, θερμικής αγωγιμότητας και οικονομικής λειτουργίας,που χρησιμοποιούνται ευρέως σε μεγάλα συστήματα ανταλλακτών θερμότητας με ψύξη αέρα.
Βασικά χαρακτηριστικά και πλεονεκτήματα
1Ολοκληρωμένη δομή πτερυγίων
Το πτερύγιο αλουμινίου εκκρίνεται μηχανικά στην εξωτερική επιφάνεια του ατσάλινου σωλήνα, εξασφαλίζοντας:
- Υψηλή πίεση επαφής πτερυγίου με σωλήνα
- Μειωμένη αντίσταση θερμικής επαφής
- Δυναμικότητα μεταφοράς θερμότητας μακροπρόθεσμα
- Εξαιρετική αντοχή σε δονήσεις και θερμική επέκταση
2Εξαιρετική προστασία από τη διάβρωση
Κατά την εκτόξευση, το αλουμίνιο σχηματίζει ένα συνεχές προστατευτικό στρώμα γύρω από την επιφάνεια του σωλήνα,βοηθώντας στην προστασία του σωλήνα από ατσάλι άνθρακα από την ατμοσφαιρική διάβρωση και βελτιώνοντας την αξιοπιστία της υπηρεσίας σε εξωτερικές εγκαταστάσεις.
3. Υψηλή απόδοση μεταφοράς θερμότητας
Το αλουμίνιο 1060 παρέχει εξαιρετική θερμική αγωγιμότητα, επιτρέποντας αποτελεσματική διάχυση θερμότητας σε συμπυκνωτές ψύξης αέρα, διατηρώντας παράλληλα ελαφριά κατασκευή.
4. Κατάλληλο για σκληρά περιβάλλοντα λειτουργίας
Οι εξωρισμένοι σωλήνες με πτερύγια χρησιμοποιούνται συνήθως σε:
- Ηλεκτρικές μονάδες παραγωγής
- Εγκαταστάσεις επεξεργασίας πετρελαίου και φυσικού αερίου
- Επεξεργαστικές μονάδες
- Πετροχημικές εγκαταστάσεις
- Σταθμοί συμπίεσης φυσικού αερίου
- Μεγάλα βιομηχανικά συστήματα ψύξης
Τυπικές εφαρμογές
Συσσωρευτές ψύξης με αέρα (ACC)
Οι ακονισμένοι φτερωτοί σωλήνες χρησιμοποιούνται ευρέως στα συστήματα ACC για:
- Συσσωμάτωση ατμού σε θερμικά εργοστάσια
- Συστήματα ανάκτησης της θερμότητας απόβλητων
- Ψύξη βιομηχανικών διαδικασιών
- Ηλεκτρικές μονάδες συνδυασμένου κύκλου
Εναλλακτές θερμότητας
Κατάλληλο για:
- Μεταλλουργοί θερμότητας με κελύφη και σωλήνα
- Συμπλέκτες συμπυκνωτών
- Μονάδες ψύξης
- Ψυκτικά αέρα επεξεργασίας
Ενέργεια και πετροχημικές βιομηχανίες
Οι κοινές εφαρμογές περιλαμβάνουν:
- Συσσωρευτές ατμού καυσαερίων
- Συστήματα ψύξης διυλιστηρίων
- Συσσωρευτές χημικών διεργασιών
- Μονάδες ψύξης με συμπίεση αερίου
Τυπικές προδιαγραφές
| Άρθρο |
Προδιαγραφές |
| Ονομασία του προϊόντος |
Άλλες συσκευές για την κατασκευή ηλεκτρικών συλλεκτών |
| Εφαρμογή |
Κοντενσέρες με ψύξη αέρα / Ανταλλάκτες θερμότητας με ψύξη αέρα |
| Υλικό σωλήνα βάσης |
Ατσάλι άνθρακα ASTM A192 |
| Υλικό πτερυγίων |
Αλουμίνιο |
| Μέθοδος κατασκευής |
Τεχνουργήματα εξάντλησης αλουμινίου |
| Τύπος σωλήνα |
Σωλήνες από χάλυβα άνθρακα χωρίς συγκόλληση |
| Τύπος πτερυγίου |
Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων από χάλυβα |
| Κατάσταση της επιφάνειας |
Τελική κατασκευή / προσαρμοσμένη επεξεργασία |
| Τυπικό μήκος |
6, 000 mm / 12 000 mm (διαθέσιμα επιμέρους μήκη) |
Κοινό εύρος μεγεθών
Οι ακόλουθες διαστάσεις παράγονται συνήθως για εφαρμογές συμπυκνωτή ψύξης με αέρα:
Διάμετροι του σωλήνα βάσης
| Παράμετρος |
Τυπικό εύρος |
| Εξωτερική διάμετρος |
190,05 mm 38,10 mm |
| Μύθος τοίχου |
1.65 mm |
| Διάστημα σωλήνα |
3,000 mm ️ 15.000 mm |
Τα κοινά μεγέθη περιλαμβάνουν:
- 250,4 × 2,11 mm
- 310,75 × 2,11 mm
- 38.1 × 2,77 mm
Διάμετροι των ακονισμένων πτερυγίων
| Παράμετρος |
Τυπικό εύρος |
| Εξωτερική διάμετρος πτερυγίου |
40 χιλιοστόμετρα 80 χιλιοστά |
| Υψόμετρο πτερυγίου |
8 χιλιοστών 22 χιλιοστά |
| Δάχος πτερυγίου |
0.3 mm ∙ 0,6 mm |
| Σφιχτότητα πτερύγων |
394 630 πτερύγια/μέτρο |
(Μπορούν να κατασκευαστούν προσαρμοσμένες διαστάσεις σύμφωνα με τα σχέδια του πελάτη και τις απαιτήσεις θερμικού σχεδιασμού.)
Προδιαγραφές υλικού
Τύπος βάσης από χάλυβα άνθρακα ASTM A192
Η ASTM A192 είναι μια ειδική προδιαγραφή για ένα αδιάβροχο λέβητα από χάλυβα άνθρακα και σωλήνα ανταλλακτικού θερμότητας που χρησιμοποιείται ευρέως για εφαρμογές μεταφοράς θερμότητας υψηλής θερμοκρασίας και πίεσης.
Χημική σύνθεση (τυπική)
| Στοιχείο |
Μέγιστο / Απαιτούμενο |
| Άνθρακας (C) |
≤ 0,06·0,18% |
| Μαγγάνιο (Mn) |
00,27 ̇ 0,63% |
| Φωσφόρος (P) |
≤ 0,035% |
| Θείο (S) |
≤ 0,035% |
| Σιλικόνη (Si) |
≤ 0,25% |
Μηχανικές ιδιότητες του σωλήνα ASTM A192
| Ιδιοκτησία |
Απαίτηση |
| Δυνατότητα τράβηξης |
≥325 MPa |
| Δύναμη απόδοσης |
≥ 180 MPa |
| Επέκταση |
≥ 35% |
Υλικό πτερυγίων από αλουμίνιο 1060
Το αλουμίνιο 1060 είναι ένα εμπορικά καθαρό κράμα αλουμινίου με εξαιρετική θερμική αγωγιμότητα και αντοχή στη διάβρωση.
Χημική σύνθεση (τυπική)
| Στοιχείο |
Περιεχόμενο |
| Αλουμίνιο (Al) |
≥ 99,60% |
| Σιλικόνη (Si) |
≤ 0,25% |
| Σίδηρος (Fe) |
≤ 0,35% |
| Χάλυβας (Cu) |
≤ 0,05% |
| Μαγγάνιο (Mn) |
≤ 0,03% |
| Μαγνήσιο (Mg) |
≤ 0,03% |
| Ζήνθος (Zn) |
≤ 0,05% |
Μηχανικές ιδιότητες του αλουμινίου 1060
| Ιδιοκτησία |
Τυπική αξία |
| Δυνατότητα τράβηξης |
75·135 MPa |
| Δύναμη απόδοσης |
20 ̊95 MPa |
| Επέκταση |
20·45% |
| Θερμική αγωγιμότητα |
Περίπου 230 W/m·K |
Συστήματα κατασκευής
Η διαδικασία παραγωγής περιλαμβάνει:
- Προετοιμασία αδιάβρωστων σωλήνων ASTM A192
- Καθαρισμός επιφανειών
- Επιθεώρηση διαστάσεων
- Τεχνουργήματα εξάντλησης αλουμινίου
- Εγκατάσταση αλουμινίου
- Διαδικασία ψυχρής εκτόξευσης
- Σχηματισμός ολοκληρωμένων πτερυγίων
- Σχηματισμός και βαθμονόμηση πτερυγίων
- Ρυθμισμός ύψους πτερυγίου
- Ρυθμίσεις ύψους πτερυγίων
- Τελεία επιφάνειας
- Τελική επιθεώρηση
- Επιβεβαίωση διαστάσεων
- Δοκιμή πίεσης
- Έλεγχος ποιότητας των επιδόσεων
Μέθοδοι επιθεώρησης και δοκιμής
Για να εξασφαλιστεί η αξιόπιστη λειτουργία των συστημάτων συμπυκνωτή με ψύξη αέρα, οι εξωρισμένοι σωλήνες με πτερύγια υποβάλλονται σε αυστηρούς ελέγχους ποιότητας.
Επιθεώρηση σωλήνα βάσης
Χημική ανάλυση
- Οπτική φασματοσκόπηση εκπομπών (OES)
- Επιβεβαίωση σύμφωνα με τις απαιτήσεις ASTM A192
Επιθεώρηση διαστάσεων
- Μέτρηση εξωτερικής διάμετρου
- Έλεγχος πάχους τοίχου
- Επιβεβαίωση μήκους
- Έλεγχος ευθείας
Μηχανικές δοκιμές
Περιλαμβάνει:
- Δοκιμή ελαστικότητας
- Επιβεβαίωση της αντοχής της ισχύος
- Δοκιμή επιμήκυνσης
- Δοκιμή σκληρότητας
Μη καταστροφική δοκιμή (NDT)
Συνήθεις μέθοδοι:
- Δοκιμασμός ρεύματος περιστροφής
- Υπερήχθης δοκιμή
- Δοκιμή υδροστατικής πίεσης
Τελειωμένη επιθεώρηση σωλήνων με νήματα
Επιθεώρηση ποιότητας
Οι ελεγχόμενες παραμέτρους περιλαμβάνουν:
- Υψόμετρο πτερυγίου
- Δύψος πτερυγίου
- Σφαιρίδιο πτερυγίου
- Διάμετρος πτερυγίου
- Κατάσταση της επιφάνειας πτερυγίου
Δοκιμασία ακεραιότητας ομολόγων
Εκτελείται για την επαλήθευση:
- Δυνατότητα μηχανικής δέσμευσης των φτερών σωλήνων
- Αξιόπιστη επαφή
- Αντίσταση στους κύκλους θερμικής διαστολής
Δοκιμή πίεσης
Η υδροστατική ή η πνευματική δοκιμή μπορεί να διενεργείται σύμφωνα με τις προδιαγραφές του πελάτη και τις απαιτήσεις του σχεδίου.
Για ποιο λόγο πρέπει να επιλέγουμε τους σωλήνες με φτερούγες από αλουμίνιο 1060 και ASTM A192;
- Υψηλή θερμική απόδοση για εφαρμογές συμπυκνωτή ψύξης με αέρα
- Ισχυρός μηχανικός δεσμός μεταξύ του σωλήνα και του πτερυγίου
- Εξαιρετική αντοχή στην διάβρωση του αλουμινίου
- Κατασκευή ελαφρών ανταλλακτών θερμότητας
- Μακρά διάρκεια ζωής σε εξωτερικές συνθήκες
- Διορθωτικά για συστήματα βιομηχανικής ψύξης μεγάλου όγκου
