Σπειροειδείς Σωλήνες για Ανάκτηση Αποβαλλόμενης Θερμότητας – ASTM A335 P22

Επισκόπηση Προϊόντος

Σπειροειδείς Σωλήνες ASTM A335 P22 για Ανάκτηση Αποβαλλόμενης Θερμότητας είναι σωλήνες μεταφοράς θερμότητας υψηλής θερμοκρασίας σχεδιασμένοι για την ανάκτηση θερμικής ενέργειας από καυτά καυσαέρια, καυσαέρια εξαγωγής και άλλα ρεύματα διεργασιών υψηλής θερμοκρασίας.

Οι σωλήνες χρησιμοποιούν άνευ ραφής χάλυβα κράματος ASTM A335 P22 ως βασικό σωλήνα. Το P22 είναι ένας χάλυβας κράματος χρωμίου-μολυβδαινίου που περιέχει περίπου 2,25% χρώμιο και 1% μολυβδένιο, παρέχοντας έναν συνδυασμό αντοχής σε αυξημένες θερμοκρασίες, αντοχής στην οξείδωση και θερμικής σταθερότητας. Η εξωτερική επιφάνεια είναι εφοδιασμένη με μεμονωμένα συγκολλημένους σπειροειδείς κοχλίες που αυξάνουν την ενεργή επιφάνεια μεταφοράς θερμότητας από την πλευρά του αερίου.

Σε αντίθεση με τους συμβατικούς σωλήνες με συνεχή πτερύγια, οι σπειροειδείς σωλήνες χρησιμοποιούν διακριτούς κυλινδρικούς ή ειδικά διαμορφωμένους κοχλίες διατεταγμένους γύρω από τον σωλήνα. Αυτή η διαμόρφωση παρέχει πρόσθετη επιφάνεια μεταφοράς θερμότητας, διατηρώντας παράλληλα ανοιχτά περάσματα ροής αερίου, καθιστώντας το σχέδιο ιδιαίτερα χρήσιμο για εφαρμογές με επικαθίσεις, σκόνη, διάβρωση και αποβαλλόμενα αέρια υψηλής θερμοκρασίας του πελάτη.

Οι σπειροειδείς σωλήνες ASTM A335 P22 μπορούν να κατασκευαστούν σύμφωνα με σχέδια πελατών, απαιτήσεις θερμικού σχεδιασμού, ισχύοντες κώδικες και προδιαγραφές έργου.

Βασικά Χαρακτηριστικά

• Βασικός Σωλήνας: Άνευ ραφής χάλυβας κράματος ASTM A335 P22
• Υλικό: 2¼Cr-1Mo φερριτικός χάλυβας κράματος
• Τύπος Σωλήνα: Σπειροειδής / κεφαλής καρφιού σωλήνας μεταφοράς θερμότητας
• Εφαρμογή: Ανάκτηση αποβαλλόμενης θερμότητας και ανάκτηση θερμότητας υψηλής θερμοκρασίας
• Τύπος Κοχλία: Κυλινδρικός, τετράγωνος, ορθογώνιος, ή καθορισμένος από τον πελάτη
• Διάταξη Κοχλία: Σε σειρά, εναλλασσόμενη, ή προσαρμοσμένη
• Απόδοση σε Υψηλή Θερμοκρασία: Κατάλληλο για απαιτητικές υπηρεσίες σε αυξημένες θερμοκρασίες
• Ενισχυμένη Μεταφορά Θερμότητας: Αυξημένη εξωτερική επιφάνεια σε σύγκριση με γυμνούς σωλήνες
• Ανοχή σε Επικαθίσεις: Τα ανοιχτά κενά μεταξύ των κοχλιών μπορούν να βοηθήσουν στη διατήρηση των περασμάτων ροής αερίου
• Θερμικοί Κύκλοι: Κατάλληλο για εξοπλισμό που εκτίθεται σε επαναλαμβανόμενους κύκλους εκκίνησης και διακοπής λειτουργίας
• Προσαρμοσμένος Σχεδιασμός: Το ύψος, η διάμετρος, η απόσταση, το μοτίβο του κοχλία, η διάμετρος του σωλήνα, το πάχος τοιχώματος και το μήκος μπορούν να προσαρμοστούν

Τυπικές Προδιαγραφές

Οι ακριβείς διαστάσεις ενός σπειροειδούς σωλήνα πρέπει να καθορίζονται από τον θερμικό υπολογισμό και τον μηχανικό σχεδιασμό του εξοπλισμού ανάκτησης αποβαλλόμενης θερμότητας.

Τα παραπάνω εύρη είναι τυπικά εύρη κατασκευής και όχι σταθερές απαιτήσεις διαστάσεων ASTM. Οι τελικές διαστάσεις καθορίζονται συνήθως από τον θερμικό σχεδιασμό του πελάτη, τα σχέδια, τους υπολογισμούς πίεσης και τα ισχύοντα πρότυπα κατασκευής.

Χημική Σύνθεση ASTM A335 P22

Ο βασικός σωλήνας ASTM A335 P22 είναι ένας χάλυβας κράματος 2¼Cr-1Mo. Τα κύρια κραματικά στοιχεία παρέχουν βελτιωμένη απόδοση σε υψηλές θερμοκρασίες σε σύγκριση με τους συμβατικούς σωλήνες από χάλυβα άνθρακα.

Λειτουργία των Κύριων Κραματικών Στοιχείων

Χρώμιο (Cr) συμβάλλει στην αντοχή στην οξείδωση και στη σταθερότητα σε υψηλές θερμοκρασίες.

Μολυβδένιο (Mo) βελτιώνει την αντοχή σε αυξημένες θερμοκρασίες και την αντίσταση στην μαλάκυνση κατά τη διάρκεια παρατεταμένης χρήσης.

Το σύστημα κράματος Cr-Mo καθιστά το P22 κατάλληλο για εξοπλισμό ανάκτησης θερμότητας που λειτουργεί σε θερμοκρασίες όπου οι συνηθισμένοι σωλήνες από χάλυβα άνθρακα μπορεί να έχουν ανεπαρκή μακροπρόθεσμη απόδοση.

Μηχανικές Ιδιότητες του ASTM A335 P22

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις για το ASTM A335 P22 περιλαμβάνουν:

Οι απαιτήσεις επιμήκυνσης μπορεί να εξαρτώνται από τις διαστάσεις του σωλήνα και τις ισχύουσες διατάξεις της προδιαγραφής. Η τελική επιθεώρηση πραγματοποιείται σύμφωνα με την παραγγελθείσα προδιαγραφή ASTM/ASME.

Οι μηχανικές ιδιότητες του P22 επιτρέπουν στον βασικό σωλήνα να αντέχει τον συνδυασμό εσωτερικής πίεσης, αυξημένης θερμοκρασίας, θερμικών κύκλων και μηχανικής φόρτισης που συναντώνται σε εξοπλισμό ανάκτησης αποβαλλόμενης θερμότητας.

Σχεδιασμός Σπειροειδούς Σωλήνα

Η σπειροειδής διαμόρφωση έχει σχεδιαστεί για να αυξάνει την εξωτερική επιφάνεια μεταφοράς θερμότητας χωρίς να δημιουργεί συνεχή τοίχωμα πτερυγίων.

Μεμονωμένοι κοχλίες διανέμονται γύρω από την περιφέρεια του σωλήνα και κατά μήκος του μήκους του σωλήνα. Όταν το καυτό αέριο περνά πάνω από την σπειροειδή επιφάνεια, οι πρόσθετες επιφάνειες προάγουν τη μεταφορά θερμότητας από την πλευρά του αερίου.

Ο σχεδιασμός μπορεί να βελτιστοποιηθεί προσαρμόζοντας:

• Διάμετρος κοχλία
• Ύψος κοχλία
• Απόσταση κοχλία
• Αριθμός σειρών κοχλιών
• Περιφερειακή διάταξη
• Διαμήκης απόσταση
• Υλικό κοχλία
• Μέθοδος σύνδεσης κοχλία με σωλήνα
• Διάμετρος και πάχος τοιχώματος βασικού σωλήνα

Για ρεύματα αερίου με σκόνη ή επικαθίσεις, η απόσταση μεταξύ των κοχλιών μπορεί επίσης να ληφθεί υπόψη κατά τους υπολογισμούς θερμικής απώλειας και πτώσης πίεσης.

Διαδικασία Κατασκευής

Οι σπειροειδείς σωλήνες ASTM A335 P22 μπορούν να παραχθούν μέσω μιας ελεγχόμενης ακολουθίας κατασκευής:

1. Προετοιμασία Βασικού Σωλήνα

Οι άνευ ραφής σωλήνες ASTM A335 P22 επιθεωρούνται για ακρίβεια διαστάσεων, κατάσταση επιφάνειας, αναγνώριση υλικού και ιχνηλασιμότητα.

2. Προετοιμασία Επιφάνειας Σωλήνα

Η επιφάνεια του σωλήνα καθαρίζεται και προετοιμάζεται για να παρέχει κατάλληλες συνθήκες για τη σύνδεση των κοχλιών.

3. Προετοιμασία Κοχλία

Οι κοχλίες κατασκευάζονται σύμφωνα με τις καθορισμένες απαιτήσεις διαμέτρου, ύψους, γεωμετρίας και υλικού.

4. Συγκόλληση Κοχλία

Οι κοχλίες συνδέονται στον σωλήνα χρησιμοποιώντας μια ελεγχόμενη διαδικασία συγκόλλησης που επιλέγεται σύμφωνα με το υλικό του σωλήνα, το υλικό του κοχλία, το σχέδιο και την προδιαγραφή του έργου.

5. Θερμική Επεξεργασία / Ανακούφιση Τάσεων

Όπου απαιτείται από την προδιαγραφή υλικού, τη διαδικασία συγκόλλησης, τον μηχανικό σχεδιασμό ή την προδιαγραφή του πελάτη, μπορούν να εφαρμοστούν κατάλληλες διαδικασίες θερμικής επεξεργασίας μετά τη συγκόλληση ή ανακούφισης τάσεων.

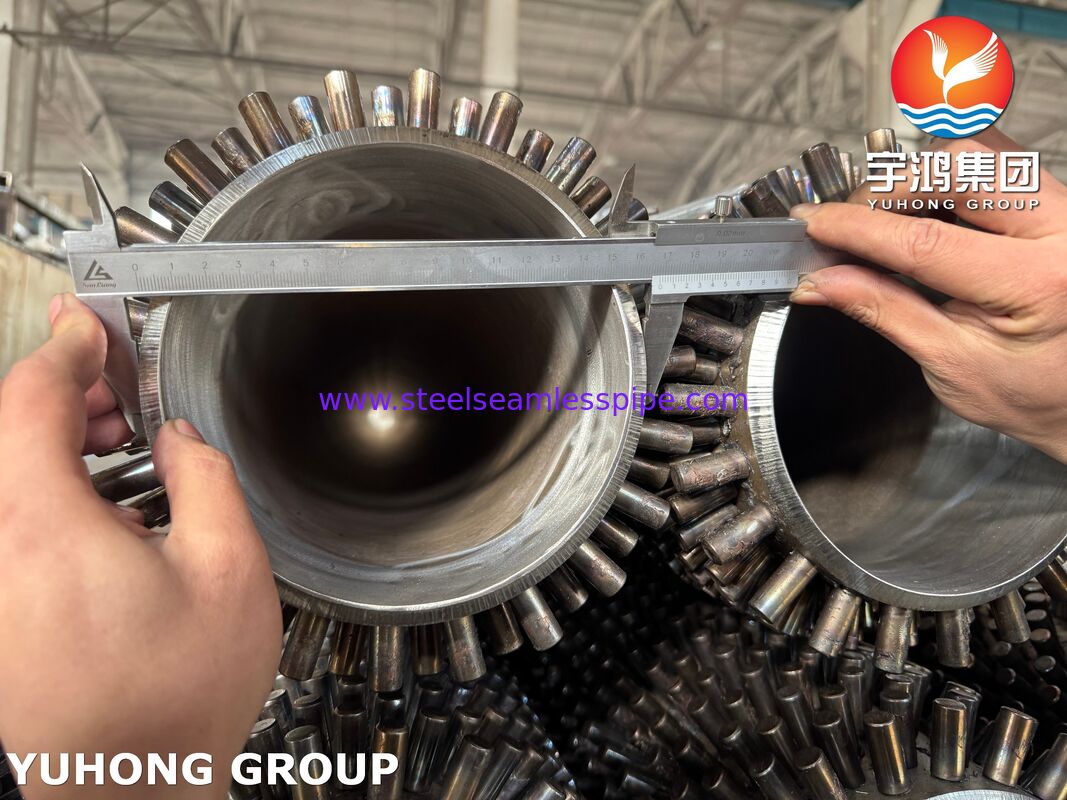

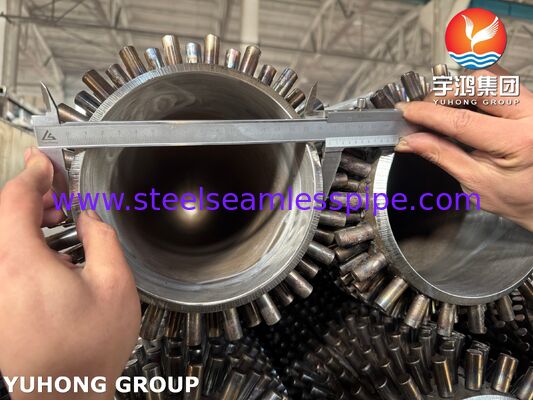

6. Έλεγχος Διαστάσεων

Οι τελικοί σωλήνες ελέγχονται για διαστάσεις σωλήνα, διαστάσεις κοχλία, απόσταση, ευθυγράμμιση, ευθύτητα και συνολική ποιότητα κατασκευής.

7. Τελική Επιθεώρηση και Τεκμηρίωση

Οι εγγραφές επιθεώρησης, τα πιστοποιητικά υλικού, οι αναφορές διαστάσεων και οι ισχύουσες αναφορές NDT μπορούν να παρασχεθούν σύμφωνα με το συμφωνημένο σχέδιο επιθεώρησης.

Επιθεώρηση και Δοκιμές

Ο ποιοτικός έλεγχος είναι ιδιαίτερα σημαντικός για τους σπειροειδείς σωλήνες, επειδή τόσο ο βασικός σωλήνας που φέρει πίεση όσο και η σύνδεση του κοχλία επηρεάζουν την απόδοση λειτουργίας.

Χημική Ανάλυση

Πραγματοποιείται χημική ανάλυση για να επαληθευτεί ότι ο βασικός σωλήνας συμμορφώνεται με τη χημεία του ASTM A335 P22.

Δοκιμή Εφελκυσμού

Η δοκιμή εφελκυσμού επαληθεύει την αντοχή σε εφελκυσμό, την αντοχή διαρροής και την επιμήκυνση.

Δοκιμή Σκληρότητας

Μπορεί να πραγματοποιηθεί δοκιμή σκληρότητας για να επαληθευτεί η συμμόρφωση με τις ισχύουσες απαιτήσεις υλικού και θερμικής επεξεργασίας.

Υδροστατική Δοκιμή

Μπορεί να πραγματοποιηθεί υδροστατική δοκιμή στον βασικό σωλήνα σύμφωνα με το ASTM A335 και τις απαιτήσεις επιθεώρησης του πελάτη.

Δοκιμή Ρεύματος Eddy

Μπορεί να χρησιμοποιηθεί εξέταση ρεύματος eddy για την ανίχνευση ορισμένων επιφανειακών και υποεπιφανειακών ατελειών στον σωλήνα.

Υπερηχητική Δοκιμή

Μπορεί να παρασχεθεί υπερηχητική δοκιμή όπου απαιτείται από την προδιαγραφή αγοράς, το σχέδιο ποιότητας ή τον ισχύοντα κώδικα.

Οπτική Επιθεώρηση

Η οπτική επιθεώρηση καλύπτει:

• Κατάσταση επιφάνειας σωλήνα
• Εμφάνιση κοχλία
• Ευθυγράμμιση κοχλία
• Εμφάνιση συγκόλλησης
• Ορατές ατέλειες
• Ευθύτητα σωλήνα
• Καθαριότητα επιφάνειας

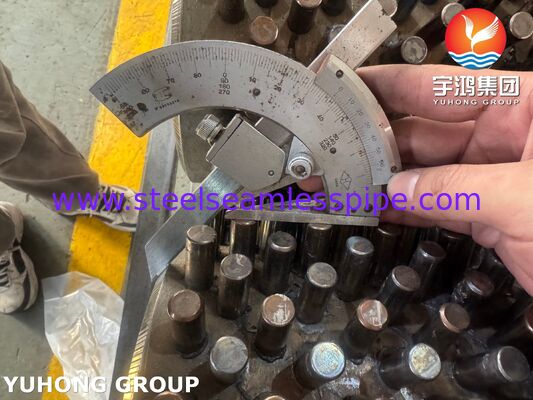

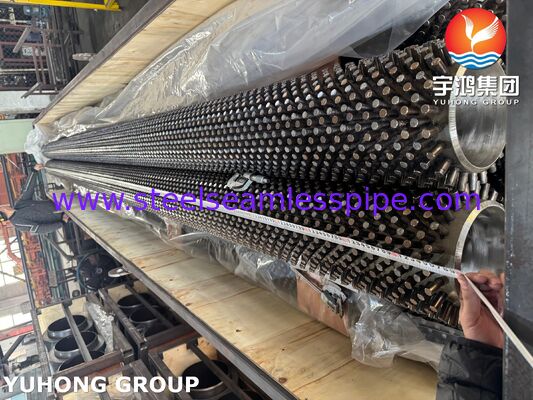

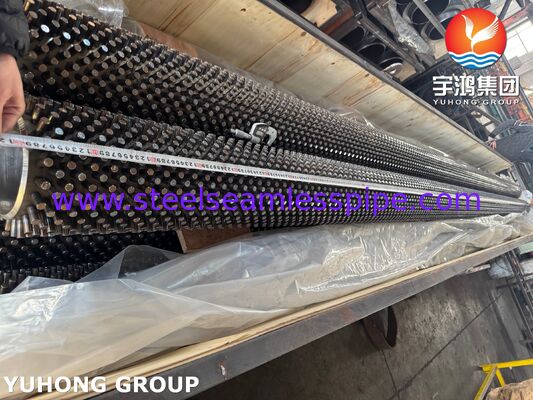

Έλεγχος Διαστάσεων

Οι τυπικοί έλεγχοι διαστάσεων περιλαμβάνουν:

• Εξωτερική διάμετρος σωλήνα
• Πάχος τοιχώματος
• Μήκος σωλήνα
• Διάμετρος κοχλία
• Ύψος κοχλία
• Απόσταση κοχλία
• Περιφερειακή απόσταση
• Ευθυγράμμιση κοχλία
• Συνολική ευθύτητα

Έλεγχος Σύνδεσης Κοχλία

Αντιπροσωπευτικοί σύνδεσμοι κοχλία μπορούν να υποβληθούν σε δοκιμή αντοχής σύνδεσης ή ποιότητας συγκόλλησης σύμφωνα με την συμφωνημένη διαδικασία κατασκευής και την προδιαγραφή του πελάτη.

Ιχνηλασιμότητα Υλικού

Οι αριθμοί θερμικής επεξεργασίας και η αναγνώριση υλικού μπορούν να διατηρηθούν από τον ακατέργαστο σωλήνα P22 μέσω της κατασκευής και της τελικής επιθεώρησης. Πιστοποιητικά υλικού EN 10204 3.1 μπορούν να παρασχεθούν όταν καθορίζεται.

Πλεονεκτήματα Σπειροειδών Σωλήνων ASTM A335 P22

Κράμα Χάλυβα Βάσης Υψηλής Θερμοκρασίας

Το P22 παρέχει καλύτερη μηχανική απόδοση σε αυξημένες θερμοκρασίες από τους συμβατικούς σωλήνες από χάλυβα άνθρακα για απαιτητικές υπηρεσίες ανάκτησης θερμότητας.

Αυξημένη Μεταφορά Θερμότητας από την Πλευρά του Αερίου

Οι κοχλίες αυξάνουν την εξωτερική επιφάνεια μεταφοράς θερμότητας, επιτρέποντας τη μεταφορά περισσότερης θερμικής ενέργειας από το καυτό αέριο στο ρευστό μέσα στον σωλήνα.

Κατάλληλο για Περιβάλλοντα με Επικαθίσεις

Η ανοιχτή διάταξη κοχλιών μπορεί να παρέχει περάσματα ροής αερίου μεταξύ μεμονωμένων στοιχείων μεταφοράς θερμότητας, κάτι που μπορεί να είναι πλεονέκτημα όπου υπάρχουν τέφρα, σκόνη ή άλλες εναποθέσεις.

Στιβαρή Εξωτερική Κατασκευή

Οι μεμονωμένοι συγκολλημένοι κοχλίες παρέχουν μια μηχανικά στιβαρή επιφάνεια μεταφοράς θερμότητας κατάλληλη για βιομηχανικό εξοπλισμό που εκτίθεται σε δονήσεις και θερμικούς κύκλους.

Ευέλικτος Θερμικός Σχεδιασμός

Το ύψος, η διάμετρος, η πυκνότητα και η διάταξη των κοχλιών μπορούν να προσαρμοστούν για να εξισορροπήσουν τις απαιτήσεις μεταφοράς θερμότητας, την πτώση πίεσης από την πλευρά του αερίου, τα χαρακτηριστικά επικαθίσεων και τις διαστάσεις του εξοπλισμού.

Κύριες Εφαρμογές

Λέβητες Ανάκτησης Αποβαλλόμενης Θερμότητας

Οι σπειροειδείς σωλήνες ASTM A335 P22 μπορούν να χρησιμοποιηθούν σε λέβητες ανάκτησης αποβαλλόμενης θερμότητας για την ανάκτηση θερμικής ενέργειας από καυσαέρια υψηλής θερμοκρασίας.

Βιομηχανικά Συστήματα Ανάκτησης Αποβαλλόμενης Θερμότητας

Κατάλληλο για ανάκτηση ενέργειας από ρεύματα εξαγωγής που παράγονται από βιομηχανικούς φούρνους, εξοπλισμό διεργασιών και συστήματα παραγωγής υψηλής θερμοκρασίας.

Εξοπλισμός Διυλιστηρίων και Πετροχημικών

Οι σπειροειδείς σωλήνες P22 μπορούν να εξεταστούν για επιλεγμένες περιοχές μεταγωγής υψηλής θερμοκρασίας και ανάκτησης αποβαλλόμενης θερμότητας σε εγκαταστάσεις διυλιστηρίων και πετροχημικών.

Τμήματα Μεταγωγής Φούρνων με Καύσιμο

Η σπειροειδής διαμόρφωση μπορεί να χρησιμοποιηθεί σε τμήματα μεταγωγής υψηλής θερμοκρασίας όπου απαιτείται αυξημένη επιφάνεια μεταφοράς θερμότητας και αντοχή σε απαιτητικές συνθήκες από την πλευρά του αερίου.

Παραγωγή Ενέργειας

Οι εφαρμογές μπορεί να περιλαμβάνουν επιλεγμένες επιφάνειες λεβήτων και ανάκτησης θερμότητας σε εγκαταστάσεις θερμικής ενέργειας και συνδυασμένου κύκλου.

Ανάκτηση Θερμότητας HRSG και Αεριοστροβίλων

Οι σπειροειδείς σωλήνες P22 μπορούν να σχεδιαστούν για επιλεγμένες περιοχές ανάκτησης θερμότητας υψηλής θερμοκρασίας που σχετίζονται με συστήματα εξαγωγής αεριοστροβίλων, υπό την προϋπόθεση του συγκεκριμένου θερμικού και μηχανικού σχεδιασμού.

Εγκαταστάσεις Μετατροπής Αποβλήτων σε Ενέργεια

Μπορούν να εξεταστούν για ανάκτηση θερμότητας από καυτά αέρια καύσης όπου ο σχεδιασμός του εξοπλισμού απαιτεί μια ανθεκτική ενισχυμένη επιφάνεια μεταφοράς θερμότητας.

Γιατί να Επιλέξετε τους Σπειροειδείς Σωλήνες ASTM A335 P22 μας;

Κατασκευάζουμε σπειροειδείς σωλήνες σύμφωνα με τις διαστάσεις σωλήνων, τη γεωμετρία κοχλία, τις θερμικές απαιτήσεις, την προδιαγραφή υλικού και το σχέδιο επιθεώρησης του πελάτη.

Η προσέγγισή μας στην παραγωγή και την επιθεώρηση εστιάζει σε:

• Συμμόρφωση υλικού ASTM A335 P22
• Ελεγχόμενη συγκόλληση κοχλία
• Συνεπής τοποθέτηση κοχλία
• Αξιόπιστη σύνδεση σωλήνα-κοχλία
• Ακρίβεια διαστάσεων
• Δοκιμές NDT και πίεσης
• Ιχνηλασιμότητα αριθμού θερμικής επεξεργασίας
• Τεκμηρίωση ποιότητας ειδική για το έργο
• Προσαρμοσμένα μοτίβα κοχλιών για απαιτήσεις θερμικού σχεδιασμού

Είτε απαιτούνται για έναν λέβητα ανάκτησης αποβαλλόμενης θερμότητας, φούρνο με καύσιμο, βιομηχανικό φούρνο, μονάδα διυλιστηρίου ή σύστημα ανάκτησης θερμότητας παραγωγής ενέργειας, οι σπειροειδείς σωλήνες ASTM A335 P22 μπορούν να σχεδιαστούν ως μια ανθεκτική λύση μεταφοράς θερμότητας υψηλής θερμοκρασίας.

Προδιαγραφές Προϊόντος με μια Ματιά

Προϊόν: Σπειροειδείς Σωλήνες για Ανάκτηση Αποβαλλόμενης Θερμότητας
Βασικός Σωλήνας: ASTM A335 P22
Υλικό: Κράμα Χάλυβα 2¼Cr-1Mo
Τύπος Σωλήνα: Άνευ ραφής
Τύπος Κοχλία: Κυλινδρικός / ορθογώνιος / προσαρμοσμένος
Διάταξη Κοχλία: Σε σειρά / εναλλασσόμενη / προσαρμοσμένη
Εφαρμογή: Ανάκτηση Αποβαλλόμενης Θερμότητας
Υπηρεσία Θερμοκρασίας: Υπηρεσία υψηλής θερμοκρασίας, σύμφωνα με τον μηχανικό σχεδιασμό
Δοκιμές: Χημική ανάλυση, εφελκυσμός, σκληρότητα, υδροστατική, NDT, διαστατική και οπτική επιθεώρηση όπως ισχύει
Τεκμηρίωση: MTC / EN 10204 3.1 / εκθέσεις επιθεώρησης διαθέσιμες κατόπιν αιτήματος
Προσαρμογή: Διαθέσιμη σύμφωνα με σχέδια και απαιτήσεις θερμικού σχεδιασμού
