Συγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας για εναλλάκτες θερμότητας – ASTM A269 TP316

Επισκόπηση προϊόντος

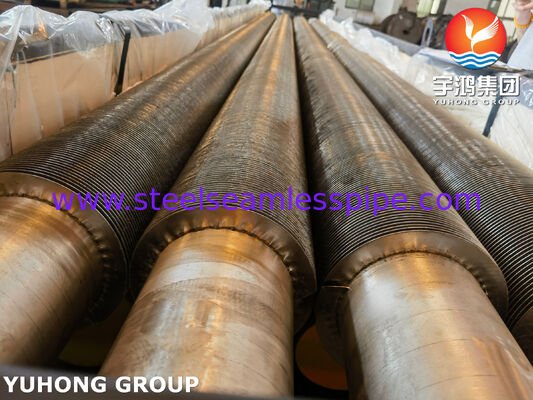

Συγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας (HFW Finned Tubes)κατασκευάζεται μεASTM A269 TP316 από ανοξείδωτο χάλυβαείναι κατασκευασμένα εξαρτήματα μεταφοράς θερμότητας για εναλλάκτες θερμότητας που απαιτούν αντοχή στη διάβρωση, αξιόπιστη θερμική απόδοση και ανθεκτική συγκόλληση πτερυγίου σε σωλήνα.

Το πτερύγιο συγκολλάται συνεχώς στην εξωτερική επιφάνεια του σωλήνα χρησιμοποιώντας μια διαδικασία συγκόλλησης ηλεκτρικής αντίστασης υψηλής συχνότητας. Αυτό δημιουργεί μια ισχυρή μεταλλουργική/μηχανική σύνδεση μεταξύ του πτερυγίου και του σωλήνα, ενώ διατηρείται ένα σταθερό προφίλ πτερυγίου σε όλο το μήκος του σωλήνα.

Το ASTM A269 TP316 είναι ένας ωστενιτικός ανοξείδωτος χάλυβας που περιέχει μολυβδαίνιο, παρέχοντας βελτιωμένη αντοχή σε περιβάλλοντα που περιέχουν χλωριούχα και σε πολλά χημικά περιβάλλοντα σε σύγκριση με τον συμβατικό ανοξείδωτο χάλυβα 304. Αυτό καθιστά τους σωλήνες με πτερύγια TP316 HFW κατάλληλους για απαιτητικές εφαρμογές εναλλάκτη θερμότητας που περιλαμβάνουν υγρές, διαβρωτικές ή χημικά ενεργές συνθήκες λειτουργίας.

Οι σωλήνες με πτερύγια HFW μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια πελατών και τις απαιτήσεις του εναλλάκτη θερμότητας, συμπεριλαμβανομένης της καθορισμένης διαμέτρου σωλήνα, πάχους τοιχώματος, ύψους πτερυγίου, πάχους πτερυγίων, βήμα πτερυγίου, μήκος σωλήνα και φινίρισμα επιφάνειας.

Βασικά Χαρακτηριστικά

• Υλικό σωλήνα βάσης:ASTM A269 TP316 από ανοξείδωτο χάλυβα
• Υλικό πτερυγίων:TP316 ή άλλο συμβατό υλικό σύμφωνα με τις προδιαγραφές
• Διαδικασία παραγωγής:Συγκόλληση με αντίσταση υψηλής συχνότητας
• Εξάρτημα πτερυγίου:Συνεχής συγκολλημένος σύνδεσμος πτερυγίου σε σωλήνα
• Εξαιρετική αντοχή στη διάβρωση
• Καλή αντοχή σε περιβάλλοντα που περιέχουν χλωρίδιο
• Υψηλή και σταθερή αντοχή συγκόλλησης πτερυγίου σε σωλήνα
• Μεγάλη επιφάνεια αποτελεσματικής μεταφοράς θερμότητας
• Κατάλληλο για συμπαγή σχέδια εναλλάκτη θερμότητας
• Προσαρμόσιμο ύψος πτερυγίου, βήμα, πάχος και μήκος σωλήνα
• Κατάλληλο για κέλυφος και σωλήνα και άλλες διαμορφώσεις εναλλάκτη θερμότητας με πτερύγια

Τυπικές προδιαγραφές

Οι παραπάνω διαστάσεις αντιπροσωπεύουν σειρές που κατασκευάζονται συνήθως και όχι περιορισμούς του ASTM A269. Οι τελικές διαστάσεις πρέπει να επιλέγονται σύμφωνα με τον θερμικό σχεδιασμό του εναλλάκτη θερμότητας, τις απαιτήσεις πτώσης πίεσης, τις απαιτήσεις κατασκευής και τα σχέδια του αγοραστή.

Το ASTM A269 προσδιορίζει ιστορικά τις κοινώς επιπλωμένες σωλήνες από περίπου 6,4 mm ID προς τα πάνω και 0,51 mm ονομαστικό πάχος τοιχώματος προς τα πάνω, ενώ οι πραγματικές διαστάσεις του σωλήνα με πτερύγια HFW καθορίζονται συνήθως από το σχέδιο του εναλλάκτη θερμότητας.

ASTM A269 TP316 Χημική Σύνθεση

Οι τυπικές χημικές απαιτήσεις ASTM A269 TP316 φαίνονται παρακάτω. Οι τιμές είναι μέγιστες εκτός εάν έχει καθοριστεί ένα εύρος.

Η προδιαγραφή ASTM προσδιορίζει το TP316 ως UNS S31600 και περιλαμβάνει ελέγχους χημικής σύνθεσης για άνθρακα, μαγγάνιο, φώσφορο, θείο, πυρίτιο, νικέλιο, χρώμιο και μολυβδαίνιο.

Μηχανικές Ιδιότητες

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις για τη σωλήνωση ASTM A269 TP316 είναι:

Οι τελικές τιμές μηχανικής ιδιότητας θα πρέπει να επιβεβαιώνονται με βάση την ισχύουσα έκδοση του ASTM A269/A269M και τους συμφωνημένους όρους παράδοσης. Το ASTM A269 περιλαμβάνει διατάξεις δοκιμών εφελκυσμού/μηχανικών δοκιμών, καθώς και απαιτήσεις σκληρότητας και άλλες απαιτήσεις ποιότητας σωλήνων.

Διαδικασία συγκόλλησης υψηλής συχνότητας

Κατά τη διάρκεια της παραγωγής, η λωρίδα πτερυγίου από ανοξείδωτο χάλυβα τοποθετείται συνεχώς στην επιφάνεια του σωλήνα, ενώ η ηλεκτρική ενέργεια υψηλής συχνότητας παράγει τοπική θερμότητα στη διεπαφή επαφής. Εφαρμόζεται πίεση για να δημιουργηθεί ένα συνεχές συγκολλημένο εξάρτημα.

Η διαδικασία HFW παρέχει:

1. Συνεχής προσάρτηση πτερυγίουκατά μήκος του σωλήνα.
2. Συνεπής απόσταση πτερυγίωνγια προβλέψιμη απόδοση μεταφοράς θερμότητας.
3. Υψηλή απόδοση παραγωγήςγια σωλήνες με μακριά πτερύγια.
4. Ισχυρή αντίσταση στο διαχωρισμό των πτερυγίωνκατά το χειρισμό και τη λειτουργία.
5. Καλή επαναληψιμότητα διαστάσεωναπό σωλήνα σε σωλήνα.
6. Αποτελεσματική διαστολή επιφάνειας μεταφοράς θερμότηταςχωρίς να απαιτείται μεγάλη αύξηση της διαμέτρου του σωλήνα.

Για τους κατασκευαστές εναλλάκτη θερμότητας, η συνεχής συγκολλημένη διεπαφή είναι ιδιαίτερα σημαντική, επειδή η κακή σύνδεση πτερυγίων μπορεί να αυξήσει την αντίσταση στη θερμική επαφή και να μειώσει την αποτελεσματική απόδοση μεταφοράς θερμότητας της επιφάνειας με πτερύγια.

Επιθεώρηση και Δοκιμή

Κάθε παρτίδα παραγωγής μπορεί να επιθεωρηθεί σύμφωνα με το ASTM A269, τις προδιαγραφές του αγοραστή και το ισχύον πρότυπο κατασκευής εναλλάκτη θερμότητας.

1. Χημική Ανάλυση

Εκτελείται ανάλυση θερμότητας ή προϊόντος για να επαληθευτεί ότι το υλικό TP316 συμμορφώνεται με την καθορισμένη χημική σύνθεση.

2. Δοκιμή εφελκυσμού

Η δοκιμή εφελκυσμού επαληθεύει την αντοχή διαρροής, την αντοχή εφελκυσμού και την επιμήκυνση του υλικού του σωλήνα.

3. Δοκιμή σκληρότητας

Η σκληρότητα ελέγχεται για να επαληθευτεί η συμμόρφωση με τις ισχύουσες απαιτήσεις υλικού και παράδοσης.

4. Υδροστατική δοκιμή

Μπορεί να πραγματοποιηθεί υδροστατική δοκιμή για να επαληθευτεί η ακεραιότητα της πίεσης του σωλήνα.

5. Μη καταστροφική ηλεκτρική δοκιμή

Το ASTM A269 απαιτεί κάθε σωλήνας να υποβληθεί είτε σε μη καταστροφική ηλεκτρική δοκιμή είτε σε υδροστατική δοκιμή, σύμφωνα με τις ισχύουσες απαιτήσεις προδιαγραφών.

6. Δοκιμή ισοπέδωσης

Ο σωλήνας μπορεί να υποβληθεί σε δοκιμή ισοπέδωσης για την αξιολόγηση της ολκιμότητας και της αντοχής στην παραμόρφωση.

7. Test Flaring

Η δοκιμή εκτόνωσης μπορεί να εφαρμοστεί για την αξιολόγηση της ολκιμότητας και της αντοχής του σωλήνα σε ρωγμές κατά την παραμόρφωση.

8. Δοκιμή αντίστροφης ισοπέδωσης

Για συγκολλημένους σωλήνες, μπορεί να χρησιμοποιηθεί αντίστροφη επιπέδωση για την αξιολόγηση της συγκολλημένης ραφής για ατέλειες.

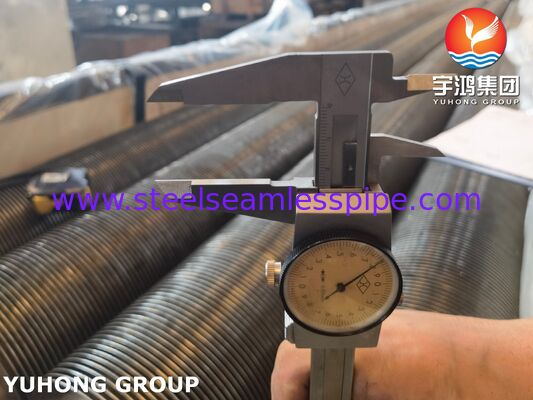

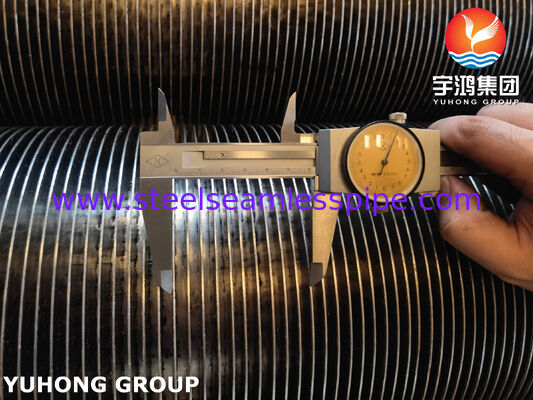

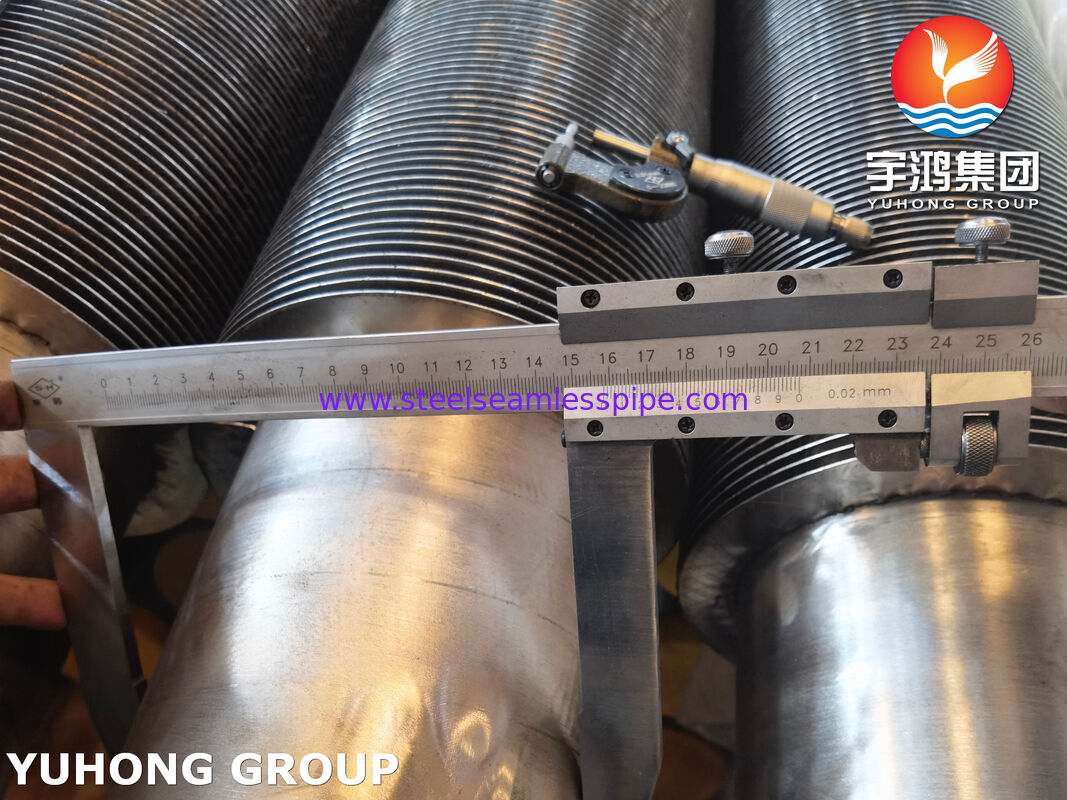

9. Επιθεώρηση διαστάσεων

Οι ακόλουθες διαστάσεις μπορούν να ελεγχθούν:

• Εξωτερική διάμετρος σωλήνα
• Πάχος τοιχώματος σωλήνα
• Μήκος σωλήνα
• Ύψος πτερυγίου
• Πάχος πτερυγίου
• Βήμα πτερυγίου
• Πλάτος πτερυγίου
• Ομοκεντρικότητα πτερυγίων
• Εξάρτημα πτερυγίου σε σωλήνα
• Ευθύτητα

10. Επιθεώρηση προσάρτησης συγκόλλησης και πτερυγίων

Η συγκολλημένη διεπαφή πτερυγίου-σωλήνα ελέγχεται οπτικά και διαστατικά. Πρόσθετες μέθοδοι επιθεώρησης, συμπεριλαμβανομένων των μεθόδων διείσδυσης βαφής ή άλλων μεθόδων NDT, μπορούν να παρέχονται όταν απαιτείται από τις προδιαγραφές του αγοραστή.

Φινίρισμα επιφάνειας

Οι σωλήνες με πτερύγια ASTM A269 TP316 HFW μπορούν να παρέχονται με διαφορετικές συνθήκες επιφάνειας ανάλογα με την εφαρμογή:

• Ανοπτημένα και τουρσί
• Φωτεινό ανόπτη
• Μηχανικά καθαρισμένο
• Παθητικοποιημένος
• Αμεμπτος
• Επεξεργασία επιφάνειας που καθορίζεται από τον πελάτη

Για σέρβις διαβρωτικού εναλλάκτη θερμότητας, ο κατάλληλος καθαρισμός και η παθητικοποίηση μπορούν να βοηθήσουν στη διατήρηση της κατάστασης της επιφάνειας από ανοξείδωτο χάλυβα μετά την κατασκευή.

Εφαρμογές

Οι σωλήνες με πτερύγια ASTM A269 TP316 HFW είναι κατάλληλοι για εναλλάκτες θερμότητας όπου απαιτείται αυξημένη περιοχή μεταφοράς θερμότητας και ενισχυμένη αντίσταση στη διάβρωση.

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Εναλλάκτες θερμότητας κελύφους και σωλήνα
• Εναλλάκτες θερμότητας διεργασίας
• Εναλλάκτες θερμότητας χημικής διεργασίας
• Πετροχημικοί εναλλάκτες θερμότητας
• Εξοπλισμός ανάκτησης θερμότητας διυλιστηρίου
• Συστήματα ψύξης
• Συμπυκνωτές
• Ψύκτες αερίου
• Θερμοσίφωνες
• Εξοπλισμός ανάκτησης απορριμμάτων-θερμότητας
• Θαλάσσια και παράκτια συστήματα μεταφοράς θερμότητας
• Βιομηχανικά συστήματα ψύξης
• Συστήματα μεταφοράς θερμότητας διαβρωτικών υγρών

Το TP316 είναι ιδιαίτερα χρήσιμο όταν το περιβάλλον μεταφοράς θερμότητας μπορεί να περιέχει χλωρίδια ή άλλους διαβρωτικούς ρύπους. Ωστόσο, η πραγματική επιλογή υλικού θα πρέπει πάντα να λαμβάνει υπόψη τη συγκεκριμένη χημεία υγρών, τη θερμοκρασία, τη συγκέντρωση και τις συνθήκες λειτουργίας.

Πλεονεκτήματα για τους κατασκευαστές εναλλάκτη θερμότητας

Βελτιωμένη ικανότητα μεταφοράς θερμότητας:
Τα εξωτερικά πτερύγια αυξάνουν σημαντικά την επιφάνεια μεταφοράς θερμότητας σε σύγκριση με έναν απλό σωλήνα της ίδιας ονομαστικής διαμέτρου.

Αντοχή στη διάβρωση:
Η κατασκευή από ανοξείδωτο χάλυβα TP316 είναι κατάλληλη για πολλά απαιτητικά βιομηχανικά περιβάλλοντα.

Αξιόπιστη προσάρτηση πτερυγίου:
Η συγκόλληση υψηλής συχνότητας παράγει μια συνεχή σύνδεση πτερυγίου σε σωλήνα σχεδιασμένη για σταθερή απόδοση μεταφοράς θερμότητας.

Ευέλικτο σχέδιο:
Το ύψος του πτερυγίου, το βήμα, το πάχος, οι διαστάσεις και το μήκος του σωλήνα μπορούν να ρυθμιστούν ώστε να ανταποκρίνονται στις θερμικές και μηχανικές απαιτήσεις.

Συμπαγής σχεδιασμός εξοπλισμού:
Η αυξημένη εξωτερική επιφάνεια μπορεί να βοηθήσει τους σχεδιαστές εναλλάκτη θερμότητας να επιτύχουν το απαιτούμενο θερμικό καθήκον μέσα σε μια σχετικά συμπαγή δέσμη.

Διασφάλιση Ποιότητας

Οι σωλήνες με πτερύγια ASTM A269 TP316 HFW μπορούν να παρέχονται με πλήρη τεκμηρίωση ποιότητας, συμπεριλαμβανομένων:

• Πιστοποιητικό δοκιμής υλικού (MTC)
• Έκθεση χημικής ανάλυσης
• Έκθεση μηχανικής δοκιμής
• Αναφορά δοκιμής υδροστατικής ή NDT
• Έκθεση επιθεώρησης διαστάσεων
• Έκθεση οπτικής επιθεώρησης
• Ιχνηλασιμότητα αριθμού θερμότητας
• Αρχεία επιθεώρησης συγκόλλησης πτερυγίου σε σωλήνα
• Συσκευασία και σήμανση αρχείων
• Τεκμηρίωση επιθεώρησης τρίτων όταν καθορίζεται

Πληροφορίες Παραγγελίας

Όταν ζητούν προσφορά για σωλήνες με πτερύγια HFW, οι πελάτες ενθαρρύνονται να προσδιορίζουν:

1. Προδιαγραφές και βαθμός υλικού ASTM
2. Εξωτερική διάμετρος σωλήνα
3. Πάχος τοιχώματος σωλήνα
4. Μήκος σωλήνα
5. Υλικό πτερυγίων
6. Ύψος πτερυγίου
7. Πάχος πτερυγίου
8. Βήμα πτερυγίου
9. Στερεά ή οδοντωτά πτερύγια
10. Απαιτούμενη επιφανειακή επεξεργασία
11. Ποσότητα
12. Ισχύουσες απαιτήσεις επιθεώρησης
13. Προδιαγραφές δέσμης σχεδίων ή εναλλάκτη θερμότητας

Μπορούμε να κατασκευάσουμε συγκολλημένους σωλήνες με πτερύγια υψηλής συχνότητας ASTM A269 TP316 σύμφωνα με τα σχέδια πελατών και τις απαιτήσεις μεταφοράς θερμότητας για το έργο.
