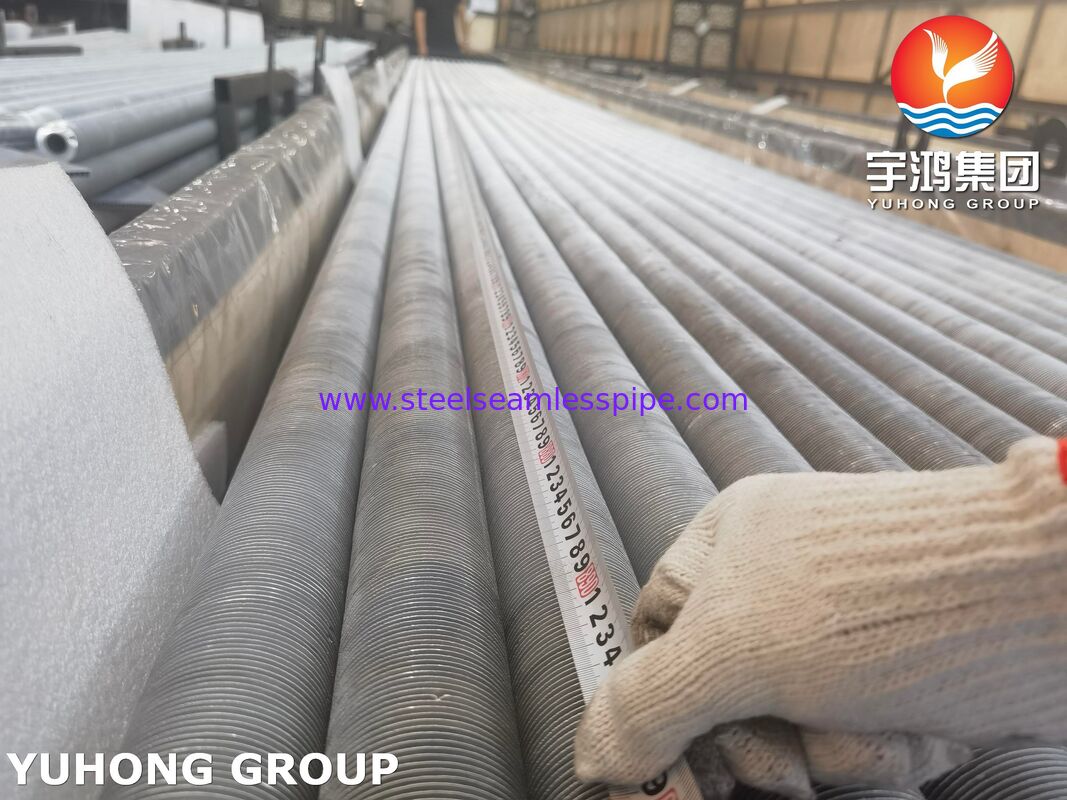

Εξωθημένοι Σωλήνες με Πτερύγια για Ψύκτες Αέρα – ASME SB163 UNS N08825

Εξωθημένοι Σωλήνες με Πτερύγια για Ψύκτες Αέρα κατασκευασμένοι με ASME SB163 UNS N08825 (Incoloy 825) οι βασικοί σωλήνες είναι σχεδιασμένοι για απαιτητικές εφαρμογές μεταφοράς θερμότητας με ψύξη αέρα, όπου η αντοχή στη διάβρωση, η μηχανική ακεραιότητα και η αξιόπιστη μακροπρόθεσμη λειτουργία είναι σημαντικές.

Το UNS N08825 είναι ένα κράμα νικελίου-σιδήρου-χρωμίου-μολυβδαινίου-χαλκού με σταθεροποίηση τιτανίου. Ο συνδυασμός χρωμίου, μολυβδαινίου, χαλκού και νικελίου παρέχει ισχυρή αντοχή σε ένα ευρύ φάσμα διαβρωτικών περιβαλλόντων. Για τη λειτουργία ψύκτη αέρα, αυτό το κράμα μπορεί να επιλεγεί όταν ο εξοπλισμός μεταφοράς θερμότητας απαιτεί υψηλότερο επίπεδο αντοχής στη διάβρωση από ό,τι μπορούν να παρέχουν οι συμβατικοί σωλήνες από ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα.

Οι δικοί μας εξωθημένοι σωλήνες με πτερύγια χρησιμοποιούν ένα περίβλημα ή υλικό πτερυγίων από αλουμίνιο, μηχανικά συνδεδεμένο πάνω στον καθορισμένο βασικό σωλήνα N08825. Η διαδικασία εξώθησης δημιουργεί στενή και συνεχή επαφή μεταξύ του πτερυγίου και του σωλήνα, παρέχοντας μια αποδοτική διαδρομή μεταφοράς θερμότητας από το τοίχωμα του σωλήνα στον περιβάλλοντα αέρα.

Το προκύπτον συγκρότημα σωλήνων είναι κατάλληλο για ψύκτες αέρα, εναλλάκτες θερμότητας ψύξης αέρα, συμπυκνωτές ψύξης αέρα, ψύκτες διεργασιών και άλλο εξοπλισμό ψύξης αέρα με εξαναγκασμένη ή επαγόμενη ρεύση.

Κύρια Χαρακτηριστικά Προϊόντος

• Υλικό Βασικού Σωλήνα: ASME SB163 UNS N08825
• Κράμα: Κράμα Νικελίου-Σιδήρου-Χρωμίου-Μολυβδαινίου-Χαλκού 825
• Κοινή Ονομασία: Incoloy 825
• Τύπος Σωλήνα: Χωρίς συγκόλληση σωλήνας κράματος νικελίου
• Τύπος Πτερυγίου: Εξωθημένο / συνδεδεμένο πτερύγιο αλουμινίου
• Εφαρμογή: Ψύκτες αέρα και εξοπλισμός μεταφοράς θερμότητας ψύξης αέρα
• Κατασκευή: Μηχανική εξώθηση πάνω στον βασικό σωλήνα
• Επαφή Πτερυγίου-Σωλήνα: Συνεχής μεταλλουργική/μηχανική επαφή ανάλογα με την καθορισμένη κατασκευή
• Μεταφορά Θερμότητας: Μεγάλη εξωτερική επιφάνεια για μεταφορά θερμότητας από την πλευρά του αέρα
• Πλεονέκτημα Λειτουργίας: Βασικός σωλήνας ανθεκτικός στη διάβρωση σε συνδυασμό με πτερύγια αλουμινίου υψηλής αγωγιμότητας
• Μορφή Παράδοσης: Ευθείες μήκη· συγκροτήματα με πτερύγια μπορούν να παραδοθούν σύμφωνα με τις απαιτήσεις του έργου

Το ASME/ASTM B163 καλύπτει σωλήνες από νικέλιο και κράματα νικελίου χωρίς συγκόλληση για εφαρμογές συμπυκνωτών και εναλλακτών θερμότητας και περιλαμβάνει το UNS N08825 μεταξύ των καθορισμένων κραμάτων.

Γιατί να χρησιμοποιήσετε UNS N08825 για Εξωθημένους Σωλήνες με Πτερύγια για Ψύκτες Αέρα;

Οι ψύκτες αέρα εξαρτώνται σε μεγάλο βαθμό από την αποδοτική μεταφορά θερμότητας από την πλευρά του αέρα. Επειδή ο αέρας έχει σχετικά χαμηλή θερμική αγωγιμότητα σε σύγκριση με το νερό, γενικά απαιτείται μεγάλη εξωτερική επιφάνεια μεταφοράς θερμότητας. Τα εξωθημένα πτερύγια αυξάνουν σημαντικά την αποτελεσματική εξωτερική επιφάνεια, διατηρώντας παράλληλα μια συμπαγή διαμόρφωση εναλλάκτη θερμότητας.

Ο βασικός σωλήνας UNS N08825 είναι ιδιαίτερα χρήσιμος όπου το περιβάλλον από την πλευρά του σωλήνα μπορεί να εκθέσει τον εναλλάκτη θερμότητας σε διαβρωτικά μέσα ή όπου απαιτείται βελτιωμένη απόδοση του κράματος.

Το κράμα περιέχει περίπου 38–46% νικέλιο, 19,5–23,5% χρώμιο, 2,5–3,5% μολυβδένιο και 1,5–3,0% χαλκό, με προσθήκη τιτανίου για σταθεροποίηση.

Ο συνδυασμός του ανθεκτικού στη διάβρωση σωλήνα N08825 και των εξωθημένων πτερυγίων αλουμινίου υψηλής αγωγιμότητας παρέχει μια πρακτική λύση για εφαρμογές που απαιτούν τόσο αντοχή στη διάβρωση από την πλευρά του σωλήνα όσο και αποδοτική απαγωγή θερμότητας από την πλευρά του αέρα.

Τυπικές Εφαρμογές

Οι εξωθημένοι σωλήνες με πτερύγια ASME SB163 UNS N08825 μπορούν να σχεδιαστούν για:

1. Ψύκτες Αέρα

Χρησιμοποιούνται σε συστήματα ψύξης κλειστού βρόχου όπου τα υγρά διεργασιών ή τα μείγματα νερού/γλυκόλης ψύχονται από τον περιβάλλοντα αέρα αντί για άμεση εξάτμιση νερού.

2. Εναλλάκτες Θερμότητας Ψύξης Αέρα

Κατάλληλοι για εξοπλισμό όπου η θερμότητα πρέπει να μεταφερθεί από το υγρό διεργασιών στον ατμοσφαιρικό αέρα μέσω συστοιχιών σωλήνων με πτερύγια.

3. Βιομηχανική Ψύξη Διεργασιών

Μπορούν να καθοριστούν για χημικές βιομηχανίες και βιομηχανίες διεργασιών όπου η αντοχή στη διάβρωση είναι σημαντική παράμετρος.

4. Συστήματα Ενέργειας και Ηλεκτρικής Ενέργειας

Εφαρμόσιμοι σε βοηθητικά συστήματα ψύξης και άλλο εξοπλισμό μεταφοράς θερμότητας ψύξης αέρα όπου η επιλογή του κράματος καθορίζεται από το περιβάλλον λειτουργίας.

5. Συστήματα Ψύξης Ευαίσθητα στη Διάβρωση

Το UNS N08825 μπορεί να εξεταστεί όπου τα συμβατικά υλικά σωλήνων από ανοξείδωτο χάλυβα ή ανθρακούχο χάλυβα ενδέχεται να μην παρέχουν την επιθυμητή αντοχή στη διάβρωση.

Κατασκευή Εξωθημένου Σωλήνα με Πτερύγια

Ένας εξωθημένος σωλήνας με πτερύγια αποτελείται συνήθως από:

Βασικός σωλήνας χωρίς συγκόλληση UNS N08825 + περίβλημα πτερυγίου αλουμινίου + προφίλ εξωθημένου πτερυγίου

Κατά τη διάρκεια της κατασκευής, ένας σωλήνας ή περίβλημα αλουμινίου τοποθετείται γύρω από τον βασικό σωλήνα και εξωθείται μηχανικά για να σχηματίσει τα πτερύγια. Η διαδικασία εξώθησης εμπλέκει στενά το υλικό του πτερυγίου με την επιφάνεια του σωλήνα.

Αυτή η κατασκευή προσφέρει πολλά σημαντικά πλεονεκτήματα:

• Μεγάλη εξωτερική επιφάνεια μεταφοράς θερμότητας
• Αποδοτική αγωγιμότητα θερμότητας σωλήνα προς πτερύγιο
• Ισχυρή μηχανική σύνδεση
• Καλή αντίσταση στη χαλάρωση των πτερυγίων
• Συνεπής γεωμετρία πτερυγίων
• Συμπαγής σχεδιασμός εναλλάκτη θερμότητας
• Κατάλληλο για μεταφορά θερμότητας μεγάλης κλίμακας από την πλευρά του αέρα

Για τους ψύκτες αέρα, το ακριβές ύψος πτερυγίου, το πάχος, η απόσταση, ο αριθμός των πτερυγίων ανά μονάδα μήκους και το κράμα αλουμινίου πρέπει να επιλέγονται σύμφωνα με την απαιτούμενη θερμική απόδοση, την ταχύτητα αέρα, την πτώση πίεσης, τις περιβαλλοντικές συνθήκες και τις μηχανικές απαιτήσεις.

Τυπικό / Κοινό Εύρος Μεγεθών

Η προδιαγραφή σωλήνων ASME SB163 καλύπτει σωλήνες από νικέλιο και κράματα νικελίου χωρίς συγκόλληση έως 3 ίντσες (76,2 mm) εξωτερικής διαμέτρου, με καθορισμένα όρια πάχους τοιχώματος.

Για εξωθημένους σωλήνες με πτερύγια που χρησιμοποιούνται σε ψύκτες αέρα, τα συνήθως σχεδιασμένα μεγέθη βασικών σωλήνων περιλαμβάνουν:

Σημείωση: Αυτά είναι κοινά μηχανικά εύρη και όχι καθολικές απαιτήσεις διαστάσεων SB163. Οι τελικές διαστάσεις πρέπει να επιβεβαιωθούν σύμφωνα με τον θερμικό σχεδιασμό του ψύκτη αέρα και την προδιαγραφή του αγοραστή.

Το ASTM B163 αναγνωρίζει ειδικά διαμορφώσεις σωλήνων εξωτερικής διαμέτρου/μέσου πάχους και εξωτερικής διαμέτρου/ελάχιστου πάχους.

Χημική Σύνθεση του ASME SB163 UNS N08825

Οι τυπικές καθορισμένες χημικές απαιτήσεις για το UNS N08825 περιλαμβάνουν:

Το νικέλιο, το χρώμιο, το μολυβδένιο και ο χαλκός είναι ιδιαίτερα σημαντικά για τα χαρακτηριστικά αντοχής στη διάβρωση του κράματος, ενώ το τιτάνιο παρέχει σταθεροποίηση.

Μηχανικές Ιδιότητες

Για τον σωλήνα UNS N08825, οι μηχανικές απαιτήσεις εξαρτώνται από την ισχύουσα προδιαγραφή προϊόντος και την παρεχόμενη κατάσταση. Ένα κοινά αναφερόμενο σύνολο ελάχιστων ιδιοτήτων για ανόπτητο σωλήνα περιλαμβάνει:

Η ισχύουσα προδιαγραφή ASME/ASTM και η εντολή αγοράς πρέπει να διέπουν τις τελικές τιμές αποδοχής για τον παρεχόμενο σωλήνα. Οι δημοσιευμένες πληροφορίες B163 αναγνωρίζουν την αντοχή σε εφελκυσμό, την αντοχή διαρροής, την επιμήκυνση και τη σκληρότητα μεταξύ των απαιτούμενων μηχανικών χαρακτηριστικών.

Επιθεώρηση και Δοκιμές

Για να διασφαλιστεί η αξιόπιστη απόδοση σε λειτουργία ψύκτη αέρα, οι εξωθημένοι σωλήνες με πτερύγια μπορούν να επιθεωρηθούν τόσο στο στάδιο του βασικού σωλήνα όσο και στο στάδιο του τελικού σωλήνα με πτερύγια.

1. Χημική Ανάλυση

Μπορεί να πραγματοποιηθεί θετική αναγνώριση υλικού ή/και εργαστηριακή χημική ανάλυση για την επαλήθευση της σύνθεσης UNS N08825.

2. Δοκιμή Εφελκυσμού

Η δοκιμή εφελκυσμού επαληθεύει:

• Αντοχή σε εφελκυσμό
• Αντοχή διαρροής
• Επιμήκυνση

Αυτά είναι μεταξύ των μηχανικών απαιτήσεων που καλύπτονται από το ASTM B163.

3. Δοκιμή Σκληρότητας

Μπορεί να πραγματοποιηθεί δοκιμή σκληρότητας Rockwell σύμφωνα με την ισχύουσα προδιαγραφή.

4. Υδροστατική Δοκιμή

Μπορεί να καθοριστεί υδροστατική δοκιμή για τον εντοπισμό διαρροών ή ελαττωμάτων που αφορούν την πίεση στον βασικό σωλήνα.

5. Δοκιμή Ηλεκτρομαγνητικών Ροών / Μη Καταστροφική Ηλεκτρική Δοκιμή

Μπορεί να εφαρμοστεί μη καταστροφική ηλεκτρική εξέταση για τον εντοπισμό ασυνεχειών σε σωλήνες από κράμα νικελίου χωρίς συγκόλληση. Οι ισχύοντες πρότυποι σωλήνων καθορίζουν απαιτήσεις και διαδικασίες μη καταστροφικής δοκιμής.

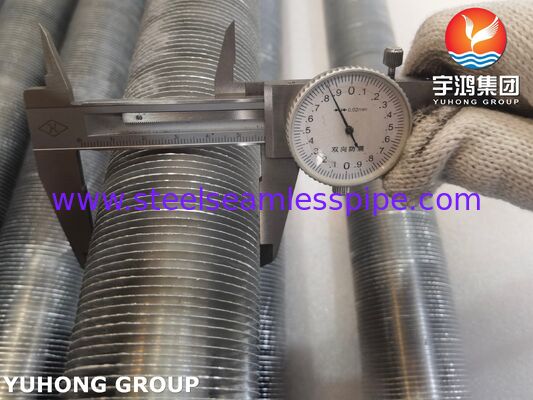

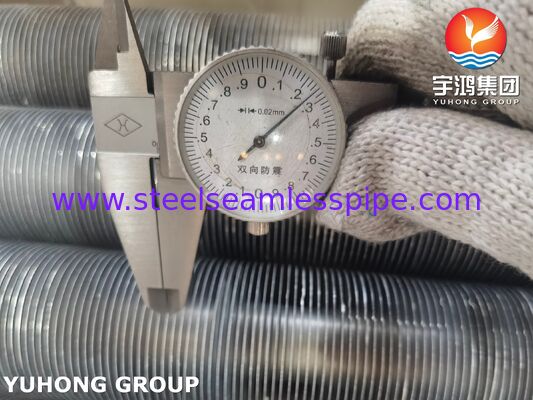

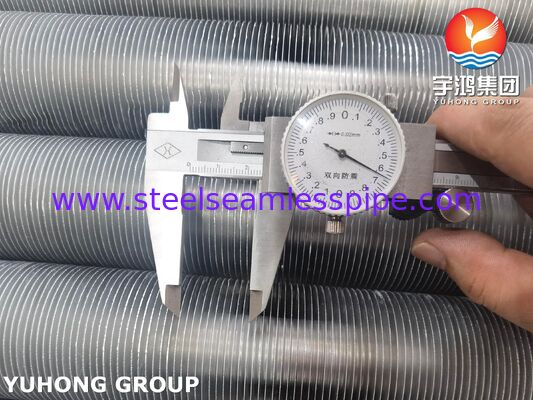

6. Διάμετρος Επιθεώρηση

Οι τελικοί σωλήνες μπορούν να ελεγχθούν για:

• Εξωτερική διάμετρος σωλήνα
• Πάχος τοιχώματος
• Μήκος σωλήνα
• Εξωτερική διάμετρος πτερυγίου
• Ύψος πτερυγίου
• Πάχος πτερυγίου
• Απόσταση πτερυγίων
• Συγκεντρότητα πτερυγίου
• Συνολική ευθύτητα

7. Επιθεώρηση Σύνδεσης / Επαφής Πτερυγίου

Η διαδικασία εξώθησης και το τελικό συγκρότημα μπορούν να επιθεωρηθούν για να επαληθευτεί η σωστή μηχανική εμπλοκή μεταξύ του πτερυγίου αλουμινίου και του βασικού σωλήνα N08825.

8. Οπτική Επιθεώρηση και Επιθεώρηση Επιφάνειας

Οι επιφάνειες του σωλήνα και των πτερυγίων εξετάζονται για ορατά ελαττώματα, βαθουλώματα, ρωγμές, υπερβολικές γρατζουνιές, παραμορφώσεις, ζημιές στα πτερύγια και άλλες κατασκευαστικές ανωμαλίες.

9. Επιθεώρηση PMI

Μπορεί να προσφερθεί Θετική Αναγνώριση Υλικού όπου απαιτείται για να επιβεβαιωθεί ότι ο βασικός σωλήνας αντιστοιχεί στο UNS N08825.

Διαδικασία Κατασκευής

Η τυπική μας διαδρομή κατασκευής είναι:

Σωλήνας χωρίς συγκόλληση UNS N08825 → Εισερχόμενη επιθεώρηση → Προετοιμασία επιφάνειας → Συναρμολόγηση περιβλήματος αλουμινίου → Εξώθηση → Σχηματισμός πτερυγίων → Διάμετρος επιθεώρηση → Επιθεώρηση σύνδεσης πτερυγίου/σωλήνα → Κοπή → Τελική επιθεώρηση → Συσκευασία

Η διαδικασία εξώθησης ελέγχεται προσεκτικά για να επιτευχθεί ομοιόμορφη γεωμετρία πτερυγίων και στενή επαφή μεταξύ του πτερυγίου αλουμινίου και του σωλήνα από κράμα νικελίου.

Για μεγάλα έργα ψύκτη αέρα, η γεωμετρία των πτερυγίων μπορεί να προσαρμοστεί σύμφωνα με:

• Απαιτούμενη ικανότητα μεταφοράς θερμότητας
• Πτώση πίεσης από την πλευρά του αέρα
• Χωρητικότητα ανεμιστήρα
• Θερμοκρασία αέρα σχεδιασμού
• Θερμοκρασία υγρού διεργασίας
• Πίεση από την πλευρά του σωλήνα
• Διάταξη σωλήνων
• Απαιτούμενη αντοχή στη διάβρωση
• Συνολικές διαστάσεις συστοιχίας

Πλεονεκτήματα των Εξωθημένων Σωλήνων με Πτερύγια ASME SB163 N08825

Βασικός σωλήνας ανθεκτικός στη διάβρωση
Το UNS N08825 παρέχει μια λύση κράματος νικελίου για απαιτητικά περιβάλλοντα.

Υψηλή απόδοση μεταφοράς θερμότητας από την πλευρά του αέρα
Τα εξωθημένα πτερύγια αυξάνουν την εξωτερική επιφάνεια που είναι διαθέσιμη για μεταφορά θερμότητας.

Ισχυρή επαφή πτερυγίου-σωλήνα
Η διαδικασία εξώθησης παρέχει στενή μηχανική επαφή μεταξύ του πτερυγίου και του σωλήνα.

Συμπαγής σχεδιασμός εναλλάκτη θερμότητας
Μια μεγαλύτερη αποτελεσματική επιφάνεια επιτρέπει υψηλή ικανότητα μεταφοράς θερμότητας εντός μιας σχετικά συμπαγούς συστοιχίας.

Προσαρμόσιμη γεωμετρία
Η διάμετρος του σωλήνα, το πάχος του τοιχώματος, το ύψος του πτερυγίου, η απόσταση, το πάχος και το συνολικό μήκος μπορούν να κατασκευαστούν σύμφωνα με τις απαιτήσεις του έργου.

Κατάλληλο για σχεδιασμένα συστήματα ψύξης αέρα
Οι σωλήνες με πτερύγια μπορούν να ενσωματωθούν σε εξοπλισμό ψύξης αέρα με εξαναγκασμένη ή επαγόμενη ρεύση.

Τεκμηρίωση Ποιότητας

Κατόπιν αιτήματος, το πακέτο παράδοσης μπορεί να περιλαμβάνει:

• Πιστοποιητικό Δοκιμής Υλικού (MTC)
• Έκθεση χημικής ανάλυσης
• Έκθεση μηχανικής δοκιμής
• Έκθεση διάμετρος επιθεώρησης
• Έκθεση υδροστατικής δοκιμής
• Έκθεση δοκιμής eddy-current/NDT
• Έκθεση PMI
• Αρχείο επιθεώρησης διαστάσεων πτερυγίων
• Πιστοποιητικό συμμόρφωσης
• Τεκμηρίωση επιθεώρησης τρίτου μέρους
• Λίστα συσκευασίας και αρχεία ιχνηλασιμότητας

Οι αριθμοί παρτίδας μπορούν να διατηρηθούν από τον ακατέργαστο σωλήνα N08825 έως την παραγωγή του τελικού σωλήνα με πτερύγια για ιχνηλασιμότητα έργου.

Σύνοψη Προδιαγραφών Προϊόντος
