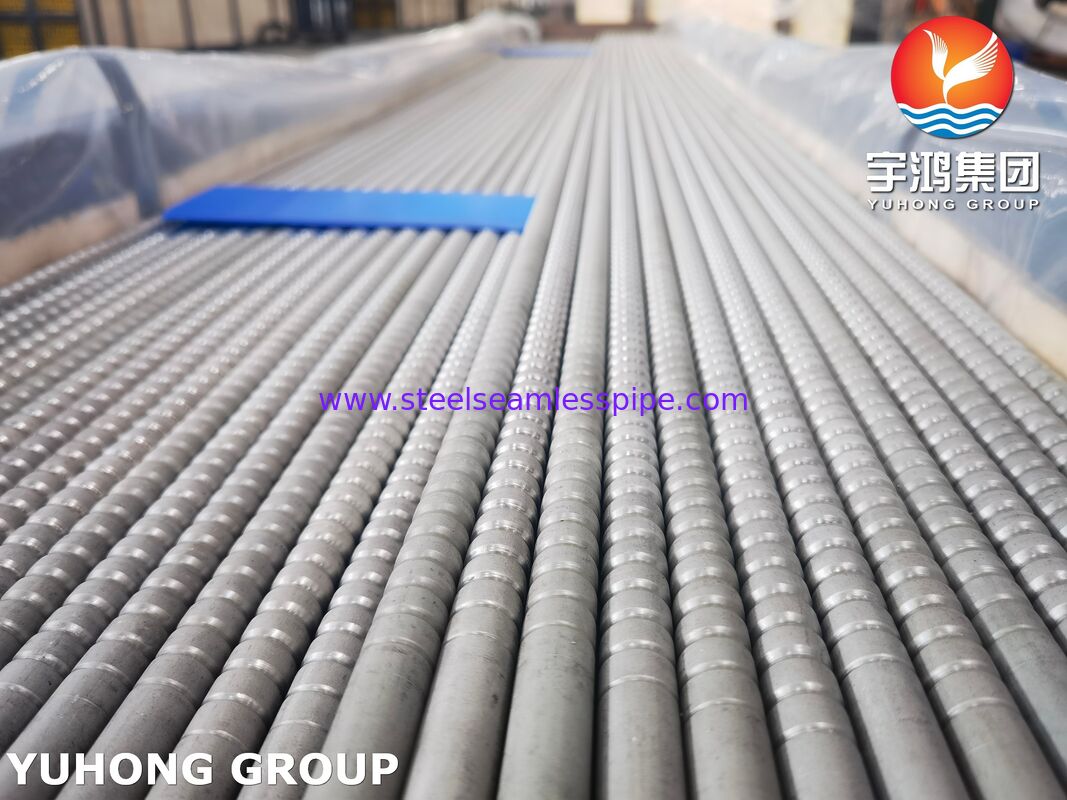

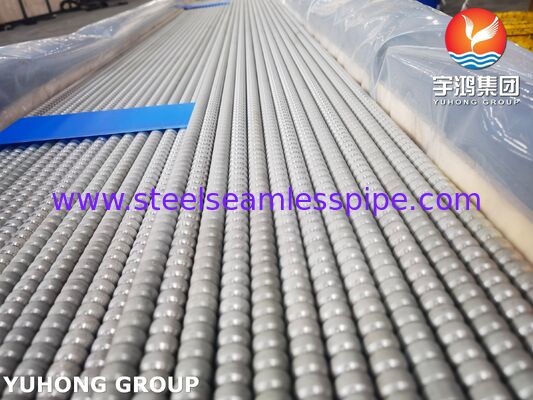

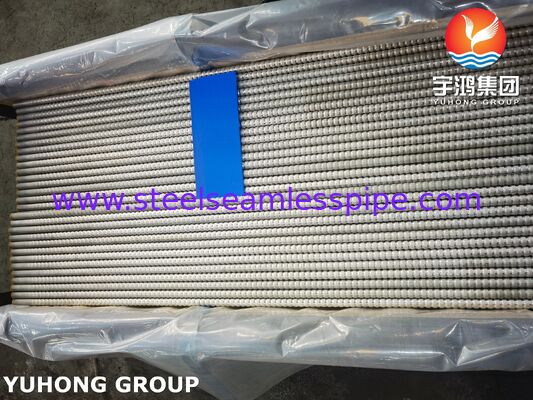

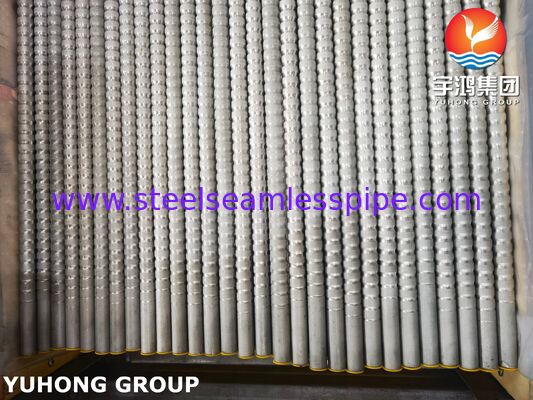

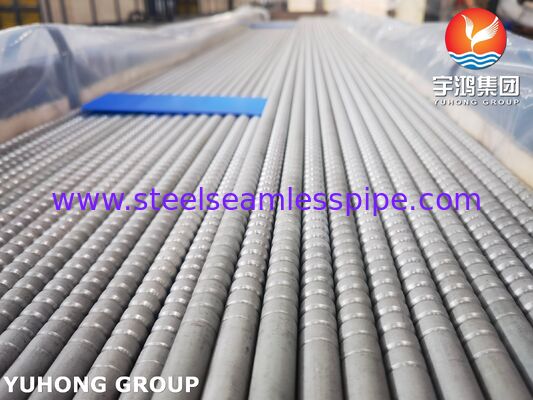

Σωλήνες κυματοειδών για συμπυκνωτές ASTM A269 TP316L

Κυματοειδείς σωλήνες ASTM A269 TP316L για συμπυκνωτέςείναι σωλήνες μεταφοράς θερμότητας από ανοξείδωτο χάλυβα που έχουν σχεδιαστεί για να βελτιώνουν τη θερμική απόδοση μέσω ενός ειδικά διαμορφωμένου προφίλ κυματοειδούς σωλήνα. Κατασκευασμένο από χαμηλή περιεκτικότητα σε άνθρακαΩστενιτικός ανοξείδωτος χάλυβας TP316L, αυτοί οι σωλήνες συνδυάζουν βελτιωμένα χαρακτηριστικά μεταφοράς θερμότητας με ισχυρή αντίσταση στη διάβρωση, ιδιαίτερα σε εφαρμογές που περιλαμβάνουν υγρασία, χλωρίδια, χημικές ουσίες διεργασίας και μολυσμένα μέσα ψύξης.

Η αυλάκωση δημιουργεί ένα τυρβώδες μοτίβο ροής σε σύγκριση με έναν συμβατικό λείο σωλήνα. Αυτό μπορεί να αυξήσει την ανάμειξη υγρών στο τοίχωμα του σωλήνα, να βελτιώσει την απόδοση μεταφοράς θερμότητας και να επιτρέψει έναν πιο συμπαγή σχεδιασμό εναλλάκτη θερμότητας ή συμπυκνωτή όταν έχει σχεδιαστεί κατάλληλα για τις συνθήκες λειτουργίας.

Το TP316L περιέχει μολυβδαίνιο και έχει χαμηλή περιεκτικότητα σε άνθρακα, παρέχοντας βελτιωμένη αντοχή στην τοπική διάβρωση σε σύγκριση με τον συμβατικό ανοξείδωτο χάλυβα 304L σε πολλά περιβάλλοντα εξυπηρέτησης. Ο βαθμός είναι επομένως ιδιαίτερα κατάλληλος γιαβιομηχανικοί συμπυκνωτές, συμπυκνωτές χημικών διεργασιών, θαλάσσια συστήματα ψύξης, εξοπλισμός ψύξης και άλλες ευαίσθητες στη διάβρωση εφαρμογές μεταφοράς θερμότητας.

Το ASTM A269/A269M καλύπτει ονομαστικού πάχους σωλήνων από ανοξείδωτο χάλυβα από ωστενιτικό χάλυβα και ονομαστικό πάχος και απαιτεί το υλικό να παρέχεται σε κατάσταση θερμικής επεξεργασίας. Το πρότυπο περιλαμβάνει επίσης μηχανικές δοκιμές και είτε μη καταστροφικές ηλεκτρικές δοκιμές είτε υδροστατικές δοκιμές.

• Υλικό:ASTM A269 TP316L / UNS S31603
• Τύπος σωλήνα:Κυματοειδές σωλήνας μεταφοράς θερμότητας
• Βιομηχανοποίηση:Σωλήνας χωρίς ραφή ή συγκολλημένος, ανάλογα με το σχέδιο και τις προδιαγραφές
• Κατεργασία με θερμοκρασία:Διάλυμα ανόπτηση / θερμική επεξεργασία
• Εξαιρετική αντοχή στη διάβρωση
• Βελτιωμένη αντίσταση στα σκασίματα που σχετίζονται με το χλώριο σε σύγκριση με το τυπικό 304L
• Βελτιωμένη απόδοση στροβιλισμού και μεταφοράς θερμότητας
• Κατάλληλο για σέρβις συμπυκνωτή και εναλλάκτη θερμότητας
• Καλή συγκολλησιμότητα και μορφοποίηση
• Κατάλληλο για προσαρμοσμένη γεωμετρία αυλάκωσης
• Διατίθεται σε ευθεία μήκη ή άλλες διαμορφώσεις σύμφωνα με τις απαιτήσεις του έργου

Οι κυματοειδείς σωλήνες ASTM A269 TP316L είναι ιδιαίτερα κατάλληλοι για:

Αυτοί οι σωλήνες μπορούν να χρησιμοποιηθούν σε συμπυκνωτές όπου οι ατμοί διεργασίας πρέπει να μετατραπούν σε υγρό μέσω έμμεσης ανταλλαγής θερμότητας. Η αυλάκωση προάγει την αναταραχή του υγρού και μπορεί να συμβάλει στη βελτίωση της μεταφοράς θερμότητας.

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Συμπυκνωτές διεργασίας
• Χημικοί συμπυκνωτές
• Πετροχημικοί συμπυκνωτές
• Συμπυκνωτές διαλύτη
• Συμπυκνωτές ατμού
• Συμπυκνωτές προϊόντος

Το TP316L επιλέγεται συχνά για εξοπλισμό μεταφοράς θερμότητας που εκτίθεται σε διαβρωτικά περιβάλλοντα διεργασιών. Ο συνδυασμός χαμηλής περιεκτικότητας σε άνθρακα και μολυβδαινίου το καθιστά κατάλληλο για πολλές εργασίες χημικής επεξεργασίας.

Το 316L θεωρείται συχνά για ψυκτικό εξοπλισμό που εκτίθεται σε θαλάσσιο περιβάλλον ή νερό που περιέχει χλώριο. Ωστόσο, η πραγματική υπηρεσία θαλασσινού νερού θα πρέπει να αξιολογηθεί προσεκτικά, επειδή το 316L δεν είναι απρόσβλητο στην τοπική διάβρωση σε σοβαρές συνθήκες χλωρίου.

Οι κυματοειδείς σωλήνες μπορούν να χρησιμοποιηθούν σε συστήματα ψύξης και βιομηχανικής ψύξης όπου είναι επιθυμητός η ενισχυμένη μεταφορά θερμότητας και ο συμπαγής εξοπλισμός.

Η ανθεκτική στη διάβρωση κατασκευή από ανοξείδωτο χάλυβα και η καθαριζόμενη επιφάνεια καθιστούν το TP316L κατάλληλο για επιλεγμένες εφαρμογές μεταφοράς θερμότητας υγιεινής, ανάλογα με το απαιτούμενο φινίρισμα επιφάνειας και υγειονομικό σχεδιασμό.

Οι σωλήνες μπορούν να ληφθούν υπόψη για επιλεγμένες εφαρμογές επεξεργασίας νερού και αφαλάτωσης μεταφοράς θερμότητας όπου η υγροχημεία είναι συμβατή με 316L.

Η προδιαγραφή ASTM καλύπτει συνήθως σωλήνες με ονομαστικά πάχη τοιχώματος από περίπου0,020 ίντσες (0,51 χλστ.) και άνω, ενώ τα πραγματικά μεγέθη που παρέχονται στο εμπόριο μπορεί να διαφέρουν ανάλογα με την ικανότητα κατασκευής και τις απαιτήσεις αγοράς.

Οι κοινές διαστάσεις του σωλήνα συμπυκνωτή μπορεί να περιλαμβάνουν:

• 9,52 × 0,5 χλστ
• 12,7 × 0,6 χλστ
• 15,88 × 0,8 χλστ
• 19,05 × 1,0 χλστ
• 25,4 × 1,2 χλστ
• 31,75 × 1,5 χλστ
• 38,1 × 1,5–2,0 mm
• 50,8 × 1,5–2,5 mm
• 63,5 × 2,0–3,0 mm
• Άλλες διαστάσεις σύμφωνα με το σχεδιασμό του συμπυκνωτή

Σπουδαίος:Αυτές είναι τυπικές σειρές παραγωγής και όχι υποχρεωτικές διαστάσεις ASTM A269. Το τελικό OD, το πάχος τοιχώματος, το βήμα αυλάκωσης, το βάθος αυλάκωσης, το μήκος και οι ανοχές θα πρέπει να επιβεβαιώνονται με βάση το σχέδιο του εναλλάκτη θερμότητας ή τις προδιαγραφές αγοράς του πελάτη.

Το κυματοειδές προφίλ είναι κατασκευασμένο σύμφωνα με την απαιτούμενη εργασία μεταφοράς θερμότητας και πτώση πίεσης.

Οι τυπικές παράμετροι σχεδιασμού περιλαμβάνουν:

• Βήμα αυλάκωσης
• Βάθος αυλάκωσης
• Εξωτερική διάμετρος σωλήνα
• Πάχος τοιχώματος σωλήνα
• Κυματοειδές μήκος
• Περιοχή εσωτερικής ροής
• Εξωτερική περιοχή μεταφοράς θερμότητας
• Πτώση πίεσης στην πλευρά του σωλήνα

Η αυλάκωση μπορεί να δημιουργήσει δευτερεύουσα ροή και μεγαλύτερη ανάμειξη ρευστού, αυξάνοντας πιθανώς τον συντελεστή μεταφοράς θερμότητας σε σύγκριση με έναν λείο σωλήνα. Επομένως, ο τελικός σχεδιασμός πρέπει να ισορροπείβελτίωση της μεταφοράς θερμότητας, πτώση πίεσης, χαρακτηριστικά ρύπανσης, μηχανική αντοχή και δυνατότητα κατασκευής.

Για έργα συμπυκνωτή, μπορούμε να προσαρμόσουμε την κυματοειδές γεωμετρία σύμφωνα με:

• Θερμικό φορτίο
• Μέσο συμπύκνωσης
• Θερμοκρασία νερού ψύξης
• Πίεση σχεδιασμού
• Θερμοκρασία σχεδιασμού
• Ρυθμός ροής
• Επιτρεπόμενη πτώση πίεσης
• Συντελεστής ρύπανσης
• Διάταξη σωλήνα-φύλλων

Οι τυπικές χημικές απαιτήσεις για το ASTM A269 TP316L είναι:

Αυτά τα όρια είναι σύμφωνα με τις απαιτήσεις ποιότητας ASTM A269 TP316L. Για σωλήνες μικρής διαμέτρου ή ελαφρού τοιχώματος που απαιτούν πολλά περάσματα τραβήγματος, το ASTM A269 περιλαμβάνει μια ειδική διάταξη άνθρακα.

ΟΠεριεκτικότητα 2-3% σε μολυβδαίνιοείναι ένα σημαντικό χαρακτηριστικό του TP316L επειδή βελτιώνει την αντοχή στην τοπική διάβρωση σε πολλά περιβάλλοντα που περιέχουν χλώριο.

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις για τη σωλήνωση ASTM A269 TP316L περιλαμβάνουν:

Ο βαθμός χαμηλών εκπομπών άνθρακα TP316L παρέχει καλή ολκιμότητα και χαρακτηριστικά διαμόρφωσης, ενώ διατηρεί την αντίσταση στη διάβρωση που αναμένεται από την οικογένεια ανοξείδωτων χάλυβων 316.

Η τυπική μας διαδρομή κατασκευής για κυματοειδείς σωλήνες συμπυκνωτή TP316L περιλαμβάνει:

Επιλογή πρώτης ύλης → Σχηματισμός σωλήνα → Συγκόλληση/Απρόσκοπτη επεξεργασία → Θερμική επεξεργασία → Επεξεργασία επιφάνειας → Μορφοποίηση αυλάκωσης → Μέγεθος → Κοπή → Επιθεώρηση → Καθαρισμός → Συσκευασία

Για συγκολλημένους σωλήνες, η ραφή συγκόλλησης ελέγχεται προσεκτικά πριν ο σωλήνας υποβληθεί σε επακόλουθες εργασίες διαμόρφωσης και αυλάκωσης.

Η διαδικασία αυλάκωσης ελέγχεται για να διατηρείται συνεπής:

• Βήμα αυλάκωσης
• Βάθος αυλάκωσης
• Διάμετρος σωλήνα
• Ακεραιότητα τοίχου
• Ευθύτητα
• Ποιότητα επιφάνειας

Η θερμική επεξεργασία διαλύματος χρησιμοποιείται για την επίτευξη της απαιτούμενης μεταλλουργικής κατάστασης και αντοχής στη διάβρωση του σωλήνα από ανοξείδωτο χάλυβα.

Ο ποιοτικός έλεγχος εκτελείται σύμφωνα με το ASTM A269 και την ισχύουσα προδιαγραφή αγοράς.

Η θετική ταυτοποίηση υλικού και η χημική ανάλυση επαληθεύουν τη σύνθεση TP316L, συμπεριλαμβανομένων:

• Cr
• Ni
• Μο
• ντο
• Mn
• Σι
• Π
• μικρό

Ένα πιστοποιητικό δοκιμής μύλου μπορεί να παρασχεθεί μαζί με την αποστολή.

Η δοκιμή εφελκυσμού επαληθεύει:

• Αντοχή σε εφελκυσμό
• Δύναμη διαρροής
• Επιμήκυνση

Οι μηχανικές απαιτήσεις ελέγχονται σε σχέση με τις ισχύουσες απαιτήσεις ποιότητας ASTM A269.

Η δοκιμή σκληρότητας επιβεβαιώνει ότι ο έτοιμος σωλήνας παραμένει εντός του καθορισμένου ορίου σκληρότητας.

Μπορεί να πραγματοποιηθεί υδροστατική δοκιμή για την επαλήθευση της ακεραιότητας της πίεσης και την ανίχνευση διαρροής.

Το ASTM A269 απαιτεί κάθε σωλήνα να υποβληθεί είτε σε μη καταστροφική ηλεκτρική δοκιμή είτε σε υδροστατική δοκιμή, σύμφωνα με τις ισχύουσες απαιτήσεις και τις συνθήκες παραγγελίας.

Η εξέταση δινορευμάτων μπορεί να χρησιμοποιηθεί ως μη καταστροφική μέθοδος για την ανίχνευση ασυνεχειών σε σωλήνες από ανοξείδωτο χάλυβα. Το ASTM E426 παρέχει πρακτική για ηλεκτρομαγνητική εξέταση σωληνοειδών προϊόντων χωρίς συγκόλληση και συγκολλήσεων κατασκευασμένων από ωστενιτικούς ανοξείδωτους χάλυβες και παρόμοια κράματα.

Για τους κατάλληλους συγκολλημένους σωλήνες, μπορεί να χρησιμοποιηθεί επιθεώρηση ισοπέδωσης/αντίστροφης ισοπέδωσης για την αξιολόγηση της ακεραιότητας του σωλήνα και της συγκόλλησης.

Όπου ισχύει, η δοκιμή καύσης αξιολογεί την ολκιμότητα και την ποιότητα διαμόρφωσης του σωλήνα.

Κάθε παρτίδα παραγωγής μπορεί να ελεγχθεί για:

• Εξωτερική διάμετρος
• Πάχος τοιχώματος
• Βήμα αυλάκωσης
• Βάθος αυλάκωσης
• Μήκος
• Ευθύτητα
• Τελική κατάσταση

Η επιφάνεια του σωλήνα ελέγχεται για:

• Ρωγμές
• Γρατσουνιές
• Πιτς
• Επιφανειακά ελαττώματα
• Ζημιά αυλάκωσης
• Ανωμαλίες συγκόλλησης

Μπορεί να παρέχεται θετική αναγνώριση υλικού για έργα που απαιτούν πρόσθετη επαλήθευση του υλικού TP316L.

Οι διαθέσιμες συνθήκες επιφάνειας μπορεί να περιλαμβάνουν:

• Ανοπτημένα και τουρσί
• Φωτεινό ανόπτη
• Γυαλισμένο μηχανικά
• Ηλεκτρογυαλισμένο
• Προσαρμοσμένο φινίρισμα επιφάνειας

Για εφαρμογές συμπυκνωτή και διεργασιών, η κατάλληλη κατάσταση επιφάνειας θα πρέπει να επιλέγεται σύμφωνα με το υγρό, τη μέθοδο καθαρισμού, την τάση ρύπανσης και τις απαιτήσεις υγιεινής.

Η κυματοειδής γεωμετρία προάγει τους στροβιλισμούς και την ανάμειξη ρευστών, η οποία μπορεί να βελτιώσει την απόδοση μεταφοράς θερμότητας.

Το TP316L παρέχει καλύτερη αντοχή σε πολλά διαβρωτικά περιβάλλοντα από τον συμβατικό ανοξείδωτο χάλυβα 304/304L.

Η χαμηλή περιεκτικότητα σε άνθρακα συμβάλλει στη μείωση του κινδύνου ευαισθητοποίησης και της σχετικής διακοκκώδους διάβρωσης μετά από συγκόλληση ή θερμική έκθεση.

Η βελτιωμένη μεταφορά θερμότητας μπορεί ενδεχομένως να επιτρέψει στους σχεδιαστές να επιτύχουν το απαιτούμενο θερμικό καθήκον με μια πιο συμπαγή επιφάνεια μεταφοράς θερμότητας.

Το TP316L προσφέρει καλή ολκιμότητα, καθιστώντας το κατάλληλο για διεργασίες σχηματισμού σωλήνων και αυλάκωσης.

Οι διαστάσεις του σωλήνα και οι παράμετροι αυλάκωσης μπορούν να κατασκευαστούν σύμφωνα με τις απαιτήσεις σχεδιασμού του συμπυκνωτή.

Κατασκευάζουμε κυματοειδείς σωλήνες μεταφοράς θερμότητας με επίκεντροσυνοχή διαστάσεων, ακεραιότητα σωλήνα, αντοχή στη διάβρωση και αξιόπιστη απόδοση μεταφοράς θερμότητας.

Η παραγωγική μας ικανότητα υποστηρίζει προσαρμοσμένα:

• Διάμετρος σωλήνα
• Πάχος τοιχώματος
• Βήμα αυλάκωσης
• Βάθος αυλάκωσης
• Μήκος σωλήνα
• Φινίρισμα επιφάνειας
• Τέλος προετοιμασίας
• Απαιτήσεις δοκιμών
• Πιστοποίηση υλικού

Για τους κατασκευαστές συμπυκνωτών και τους εργολάβους EPC, μπορούμε να κατασκευάσουμε σωλήνες σύμφωνα με τα σχέδια πελατών, τις τεχνικές προδιαγραφές και τις ισχύουσες απαιτήσεις ASTM.

Τυπικές βιομηχανίες:χημική επεξεργασία, πετροχημική, πετρέλαιο και φυσικό αέριο, ψύξη, HVAC, θαλάσσια μηχανική, επεξεργασία νερού, αφαλάτωση, επεξεργασία τροφίμων, φαρμακευτική επεξεργασία και ανάκτηση βιομηχανικής θερμότητας.

Κυματοειδείς σωλήνες για συμπυκνωτές – ASTM A269 TP316Lπαρέχουν έναν συνδυασμό απόβελτιωμένα χαρακτηριστικά μεταφοράς θερμότητας, αντοχή στη διάβρωση, κατασκευή από ανοξείδωτο χάλυβα χαμηλής περιεκτικότητας σε άνθρακα και προσαρμόσιμη κυματοειδές γεωμετρία.

Είναι ιδιαίτερα κατάλληλα για εφαρμογές συμπυκνωτή και εναλλάκτη θερμότητας όπου οι συμβατικοί λείες σωλήνες ενδέχεται να μην παρέχουν την επιθυμητή ισορροπία μεταξύ θερμικής απόδοσης, συμπαγούς εξοπλισμού και αντοχής στη διάβρωση.

Για απαιτητικές εφαρμογές, οι διαστάσεις των σωλήνων και η γεωμετρία αυλάκωσης θα πρέπει να επιλέγονται βάσει του πλήρους θερμικού και μηχανικού σχεδιασμού και όχι μόνο βάσει του μεγέθους του σωλήνα.
