Επισκόπηση του προϊόντος

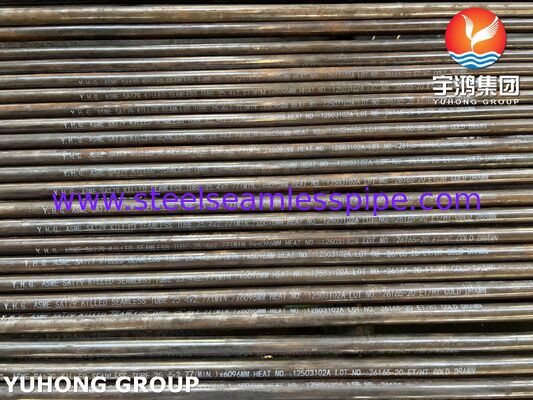

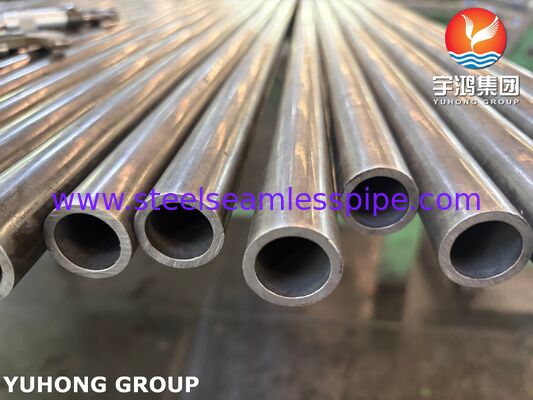

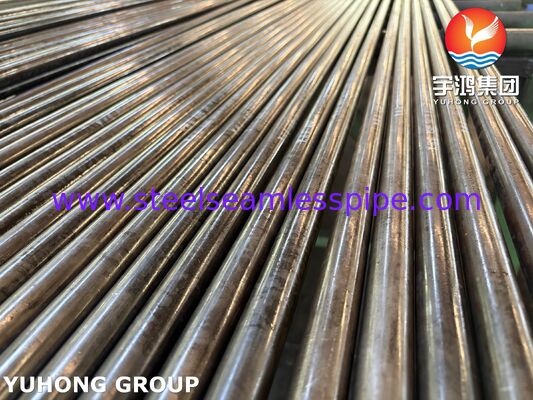

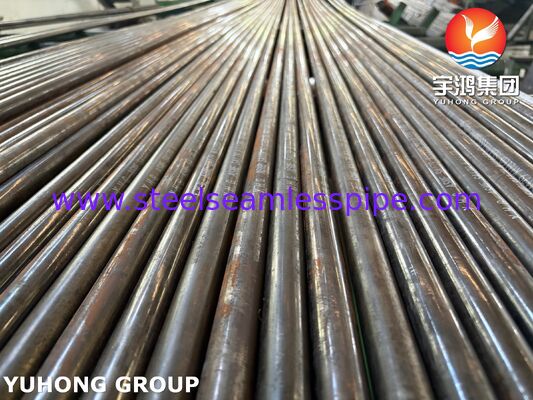

ASME SA179 / ASTM A179 αδιάβροχο σωλήνα από χαλύβδινο άνθρακαείναι ένας εναλλάκτης θερμότητας και σωλήνας συμπύκνωσης από χάλυβα χαμηλών εκπομπών άνθρακα που κατασκευάζεται για εφαρμογές που απαιτούν απρόσκοπτη κατασκευή, ελεγχόμενη χημική σύνθεση,και καθορισμένες μηχανικές και διαμετρικές ιδιότητες.

Επικεφαλίδες SA179/A179Σωλήνες από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα χωρίς συγκόλλησηγια σωληνωτούς εναλλάκτες θερμότητας, συμπυκνωτές και παρόμοιους εξοπλισμούς μεταφοράς θερμότητας.

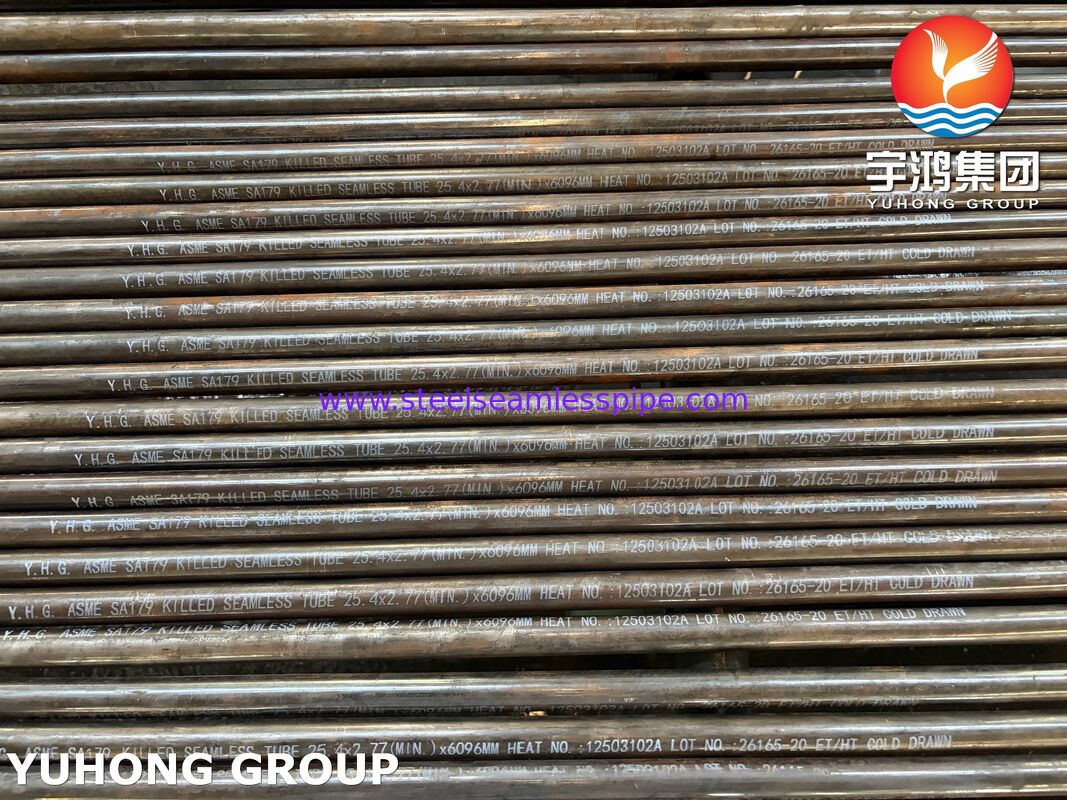

ΗΣκοτώθηκε χάλυβαςΗ ονομασία αυτή υποδηλώνει ότι ο χάλυβας αποξειδωθεί κατά τη διάρκεια της παραγωγής χάλυβα, συνήθως με χρήση πυριτίου και/ή αλουμινίου.Το “killed” πρέπει να αντιμετωπίζεται ως κατάσταση υλικού/ατσάλινης παραγωγής και όχι ως ξεχωριστή κλάση ASTM..

Οι σωλήνες μπορούν να προμηθευτούνται με εξατομικευμένες εξωτερικές διαμέτρους, πάχους τοίχων και μήκους σύμφωνα με τις ισχύουσες προδιαγραφές και την παραγγελία αγοράς.

Προδιαγραφές προϊόντος

Η ASTM A179 προσδιορίζει αδιάλειπτους σωλήνες χάλυβα χαμηλού άνθρακα που σχηματίζονται με ψυχρή έλξη και περιλαμβάνει απαιτήσεις για χημική ανάλυση, σκληρότητα, επίπεδωση, καύση,Δοκιμές φλάντζας και υδροστατικές ή μη καταστροφικές ηλεκτρικές δοκιμές.

Χημική σύνθεση

Χημική σύνθεση ASTM A179 / ASME SA179

Οι ακριβείς χημικές απαιτήσεις πρέπει πάντα να ελέγχονται σε σχέση με την έκδοση ASTM A179/ASME SA179 που καθορίζεται στην παραγγελία αγοράς.

Μηχανικές ιδιότητες

Ειδικές απαιτήσεις

Οι μηχανικές ιδιότητες καθορίζονται για τον τελικό σωλήνα και πρέπει να επαληθεύονται μέσω των εφαρμοστέων εγγράφων ελέγχου και πιστοποίησης υλικών.

Συστήματα κατασκευής

SA179 Κατασκευή σωλήνων χωρίς συγκόλληση

Steelmaking → Billet Preparation → Heating → Piercing → Hot Rolling → Cold Drawing → Heat Treatment → Straightening → Cutting → Surface Inspection → Dimensional Inspection → Testing → Final Inspection → Packing

Η ψυχρή έλξη είναι ένα σημαντικό μέρος του ορισμού του προϊόντος SA179. Επιτρέπει στον τελικό σωλήνα να επιτύχει ελεγχόμενη εξωτερική διάμετρο, πάχος τοιχώματος και κατάσταση επιφάνειας.

Για τις εφαρμογές ανταλλακτών θερμότητας και συμπυκνωτών, ο έλεγχος διαστάσεων είναι ιδιαίτερα σημαντικός, επειδή οι σωλήνες είναι εγκατεστημένοι σε φύλλα σωλήνων ή δέσμες σωλήνων.

Διάμετροι σωλήνων

Οι σωλήνες SA179 μπορούν να προμηθεύονται σε διαφορετικές εξωτερικές διαμέτρους και πάχους τοίχων σύμφωνα με τις απαιτήσεις ASTM A179 και τις προδιαγραφές του έργου.

Η τυπική προσαρμογή περιλαμβάνει:

• Εξωτερική διάμετρος
• Μύθος τοίχου
• Διάστημα σωλήνα
• Καθαρότητα
• Τελείωσε Τελείωσε
• Κατάσταση της επιφάνειας
• Απαιτήσεις για το δέμα σωλήνων
• Ειδικές ανοχές διαστάσεων

Για παραγγελίες εξατομικευμένες, οι τελικές διαστάσεις πρέπει να επιβεβαιώνονται σύμφωνα με το σχέδιο φύλλου σωλήνα του πελάτη, το σχέδιο του εναλλάκτη θερμότητας ή τις προδιαγραφές αγοράς.

Εφαρμογές

Εναλλακτές θερμότητας

Οι σωλήνες ASME SA179 χρησιμοποιούνται συνήθως ως σωλήνες μεταφοράς θερμότητας σε:

• Μεταλλουργοί θερμότητας με κελύφη και σωλήνα
• Τεχνικές συσκευές ανταλλαγής θερμότητας
• Ανταλλάκτες θερμότητας διαδικασίας
• Εξοπλισμός ανάκτησης θερμότητας
• Μηχανήματα για τη μεταφορά θερμότητας με σωλήνες

Συσσωρευτές

Οι τυπικές εφαρμογές του συμπυκνωτή περιλαμβάνουν:

• Βιομηχανικοί συμπυκνωτές
• Συστήματα συμπύκνωσης ατμού
• Εξοπλισμός ψύξης
• Συμπλέγματα σωλήνων συμπυκνωτή

Εξοπλισμός επεξεργασίας

Οι σωλήνες μπορούν επίσης να χρησιμοποιηθούν σε εξοπλισμό που απαιτεί συνεχείς σωλήνες μεταφοράς θερμότητας από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα, με την επιφύλαξη των εφαρμοστέων συνθηκών λειτουργίας και των προδιαγραφών του έργου.

Επιθεώρηση και δοκιμές

Κάθε σωλήνας SA179 μπορεί να επιθεωρηθεί σύμφωνα με την ASTM A179/ASME SA179 και τις απαιτήσεις της παραγγελίας αγοράς.

Χημική επιθεώρηση

• Χημική ανάλυση θερμότητας
• Ανάλυση προϊόντος, όταν απαιτείται
• ΠΟΕ, όταν ορίζεται

Μηχανικές δοκιμές

• Δοκιμή ελαστικότητας
• Επιβεβαίωση αντοχής απόδοσης
• Επέκταση
• Δοκιμή σκληρότητας

Δοκιμασμός σωλήνων

• Δοκιμή επιπέδου
• Δοκιμή καύσης
• Υδροστατική δοκιμή
• Μη καταστροφική ηλεκτρική δοκιμή

Επιθεώρηση διαστάσεων

• Εξωτερική διάμετρος
• Μύθος τοίχου
• Διάρκεια
• Καθαρότητα
• Κατάσταση της επιφάνειας

Έγγραφα

• Πιστοποιητικό δοκιμής υλικού
• Ακολουθησιμότητα αριθμού θερμότητας
• EN 10204 3.1 Πιστοποιητικό
• Έκθεση επιθεώρησης
• Αναφορά διαστάσεων
• Έκθεση NDT, όταν απαιτείται

Επιφάνεια και τελική τελική κατασκευή

Επιφάνεια

Ανάλογα με τις απαιτήσεις κατασκευής και του πελάτη, οι σωλήνες SA179 μπορούν να προμηθευτούν με:

• Ψυχρή επιφάνεια
• Φωτεινή επιφάνεια
• Καθαρισμένη επιφάνεια
• Επιφάνεια ακινητοποιημένη, όταν ορίζεται

Τελείωσε Τελείωσε

• Καθαρά Τελεία
• Κόψτε τις άκρες
• Τέρματα με καπάκι
• Προσαρμοσμένη τελική προετοιμασία

Η τελική κατάσταση μπορεί να καθοριστεί σύμφωνα με τις απαιτήσεις κατασκευής του εναλλάκτη θερμότητας ή του συμπυκνωτή.

Έλεγχος ποιότητας

Ο έλεγχος ποιότητας για τους σωλήνες SA179 επικεντρώνεται στην ταυτοποίηση του υλικού, την ακρίβεια των διαστάσεων, τις μηχανικές ιδιότητες και την ακεραιότητα του σωλήνα.

Η διαδικασία παραγωγής και επιθεώρησης μπορεί να περιλαμβάνει:

Raw Material Inspection → Heat Number Verification → Chemical Analysis → Cold Drawing → Heat Treatment → Dimensional Inspection → Mechanical Testing → Flattening/Flaring Test → Hydrostatic or ET Testing → Visual Inspection → Final Documentation
