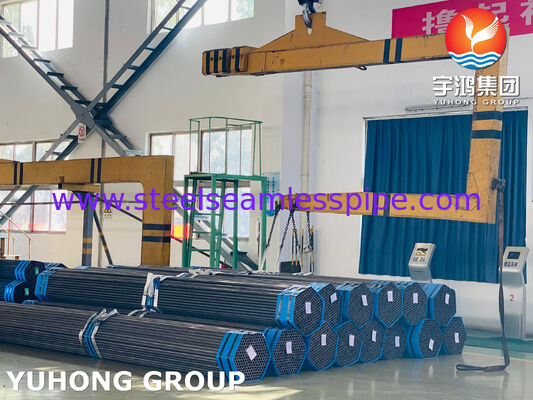

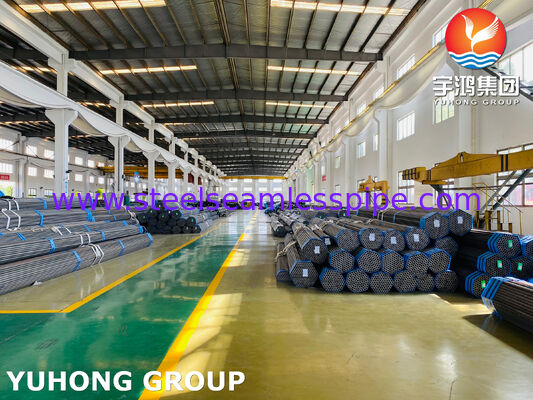

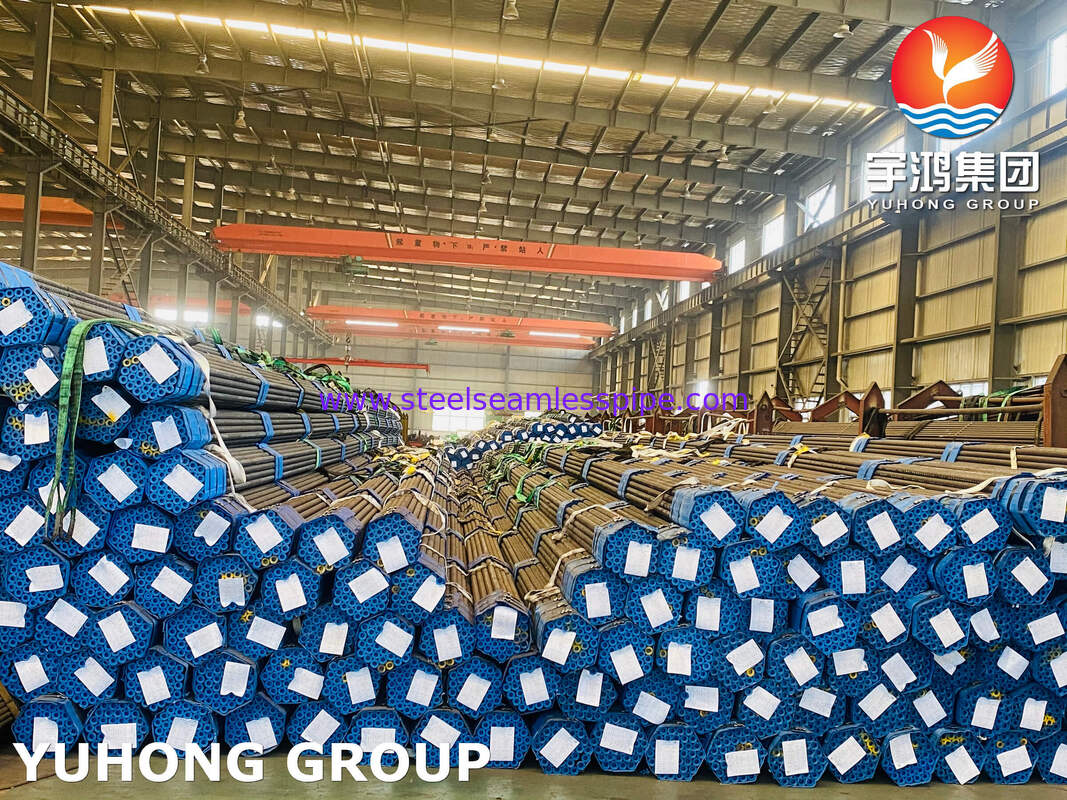

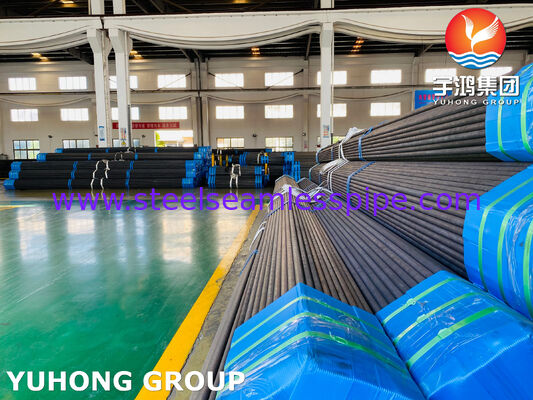

Σωλήνες από ατσάλι χωρίς συγκόλληση 12Cr1MoVG (12Х1МФ), κατασκευή σύμφωνα με το TU 14-3R-55-2001 και το GB/T 5310 για λέβητες υψηλής πίεσης και ανταλλακτές θερμότητας σκελετών και σωλήνων

Η Yuhong Group Co., Ltd.Ειδικεύεται στην παραγωγή εξαρτημάτων για θερμοανταλλακτικό εξοπλισμό, συμπεριλαμβανομένων σωληνώσεων, U-ειδών σωληνώσεων, σιδηρουργικών σωληνώσεων, σωληνωτικών πλακών, διαφράξεων και πυλών.Στην γραμμή των προμηθευόμενων υλικών ̇ ασύρματα σωλήνες από συγκολλημένο χάλυβα 12Cr1MoVG (ροσικός ανάλογος ̇ 12Х1МФ), κατασκευασμένα σύμφωνα με δύο πρότυπα: ΤΟ 14-3Ρ-55-2001 και GB/T 5310-2023.Ανασυγκρότηση και επισκευή εγκαταστάσεων θερμοσίφων, θερμαντήρες ατμού και σωλήνες υψηλής πίεσης.

GB/T 5310-2023 ∆ημόσιο πρότυπο της Λαϊκής Δημοκρατίας της Κίνας, που ρυθμίζειασύμμετρα ατσάλινα σωλήνες για κατσαρόλες υψηλής πίεσης, θα τεθεί σε ισχύ από την 1η Απριλίου 2024.

Η μάρκα χάλυβα 12Cr1MoVG είναι χαμηλόlegiated θερμό ανθεκτικό χάλυβα, legered με χρώμιο, μολυβδένιο και βαναδίου.Το υλικό διαθέτει σταθερή δομή τύπου φερρίτη-περίλιθου, η οποία εξασφαλίζει υψηλή μακροχρόνια αντοχή (η μέγιστη μακροχρόνια αντοχή σε θερμοκρασία 580 °C είναι τουλάχιστον 75 MPa ανά 100 000 h) και αντοχή σε ατμόσφαιρα έως 580-600 °C.που σχηματίζεται από βανάνδιο, επιβραδύνει σημαντικά την συσσωμάτωση της καρβιδικής φάσης κατά τη διάρκεια της λειτουργίας, γεγονός που αυξάνει την αντίσταση στην έλξη.

Το γράμμα G στην σήμανση του χάλυβα υποδηλώνει την αντίσταση με την ομάδα των υλικών που προορίζονται για την κατασκευή στοιχείων καζανάκων που λειτουργούν υπό πίεση.Αυτή η σήμανση ανταποκρίνεται στα κινεζικά κρατικά πρότυπα, συμπεριλαμβανομένου του GB/T 5310, και ανήκει στην μεταγραφή του πινί (guōlú guǎn, κιτ. ¥炉管) ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥.

Κλειδί εξήγησηΚύρια διαφορά: Η GB/T 5310‐2023 ορίζει πιο αυστηρές απαιτήσεις (S ≤ 0,010 % έναντι S ≤ 0,05·025 % κατά ΤΟ)Παρά το γεγονός ότι η GB/T 5310 δεν έχει άμεσους περιορισμούς για το νικέλιο και το χαλκό, η μέθοδος αυτή είναι πολύ αποτελεσματική.Οι σύγχρονες τεχνολογίες χύτευσης και επεξεργασίας εκτός σίτισης στις κινεζικές επιχειρήσεις επιτρέπουν να διατηρηθεί σταθερά το περιεχόμενό τους σε επίπεδο ≤ 015%, το οποίο ανταποκρίνεται στις απαιτήσεις του ΤΟ 14-3Ρ-55-2001.

Δυνατότητα(Rm):470 - 640 MPa

Περιορισμός ρεύματος(R_Λή Rp0.2):όχι λιγότερο από 255 MPa

Ο σχετικο διεύρυνση(Α):εpiίση του 21% (για τα διατολικά δείγματα), 19% (για τα διασταυρούμενα δείγματα)

Δοκίμασε το χτύπημα.(KV2):εpiέpiεσ piερίpiου 40 (για τα διατολικά δείγματα), 27 γ (για τα διασταυρούμενα δείγματα)

Δυνατότητα:135 - 195 HBW, 140 - 205 HV

Δυνατότητα(σв):441 - 637 MPa

Περιορισμός ρεύματος(σ0,2):όχι λιγότερο από 274 MPa

Ο σχετικο διεύρυνση(δ5):εpiίση του 21% (για τα διατολικά δείγματα), 19% (για τα διασταυρούμενα δείγματα)

Δοκίμασε το χτύπημα.(KCU):Δεν είναι λιγότερο από 59 τζ/см2για τα διατολικά δείγματα), 49 τζ/см2 ((για τα διασταυρούμενα δείγματα)

Δυνατότητα:Η σκληρότητα για το χάλυβα 12Χ1ΜΦ δεν ρυθμίζεται

Σημείωση:

1. Rm = σв = Fmax / A0 ; Rp0.2 = σ0,2 ; A = δ5 = (Lu − L0) / L0 * 100 %;
2. Οι τιμές KV2 και KCU δεν μπορούν να υπολογιστούν με κάποιο κοινό τύπο: οι δοκιμές διεξάγονται σε διαφορετικά δείγματα, επομένως οι δείκτες πρέπει να συγκρίνονται ξεχωριστά.

Οι σωλήνες 12Cr1MoV (12Х1МФ) βρίσκουν χρήση στους ακόλουθους κλάδους και ομάδες:

• Ηλεκτρική ενέργεια: θερμαντήρες ατμού, ενδιάμεσοι θερμαντήρες ατμού, εξοικονομητές, συλλέκτες και κύριοι ατμοδιαγωγές κατεργαστήρων ατμού υποκριτικής και υπερκριτικής πίεσης,
• Αεροχημική βιομηχανία: σωλήνες κρεκαριστικών φούρνων, σωλήνες υψηλής θερμοκρασίας, θερμομεταλλευτές,
• Βιομηχανικές λέβητες: σωλήνες υψηλής πίεσης και εξαρτήματα
• Εξοπλισμός για την παραγωγή λιπασμάτων και επεξεργασία πετρελαίου: σωλήνες υψηλής πίεσης και υψηλής θερμοκρασίας.

Το εύρος θερμοκρασιών λειτουργίας είναι από 450 έως 580 °C.

Ερώτηση: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας για σωλήνες 12Cr1MoV;
Η συνιστώμενη μέγιστη θερμοκρασία του τοίχου είναι 580 °C. Οι βραχυπρόθεσμες υπερβολές είναι επιτρεπτές, ωστόσο, η μακροχρόνια εργασία πάνω από αυτό το όριο επιταχύνει τη χρησιμότητα και μειώνει τον πόρο.

Ερώτηση: Χρειάζεται θερμική επεξεργασία μετά την συγκόλληση;
Ναι. Μετά την συγκόλληση, είναι υποχρεωτική η αποχώρηση σε 720-760 °C για την αφαίρεση των τάσεων συγκόλλησης.

Ερώτηση: Ποια πιστοποιητικά παρέχετε;
Παρέχουμε σωλήνες σύμφωνα με το ΤΟ 14-3Ρ-55-2001 και GB/T 5310-2023.Δεχόμαστε την επιθεώρηση τρίτης με την έκδοση πιστοποιητικού 3- Μπορεί να οργανωθεί όπως το θέλετε.
