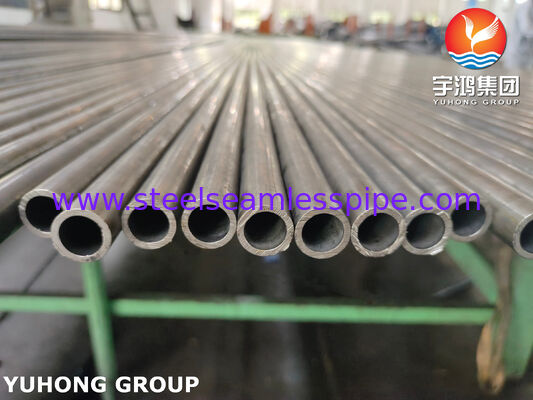

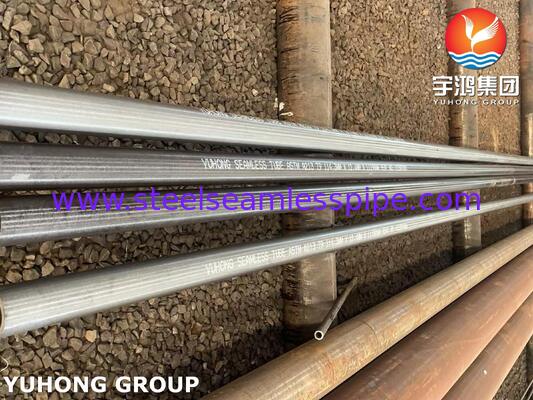

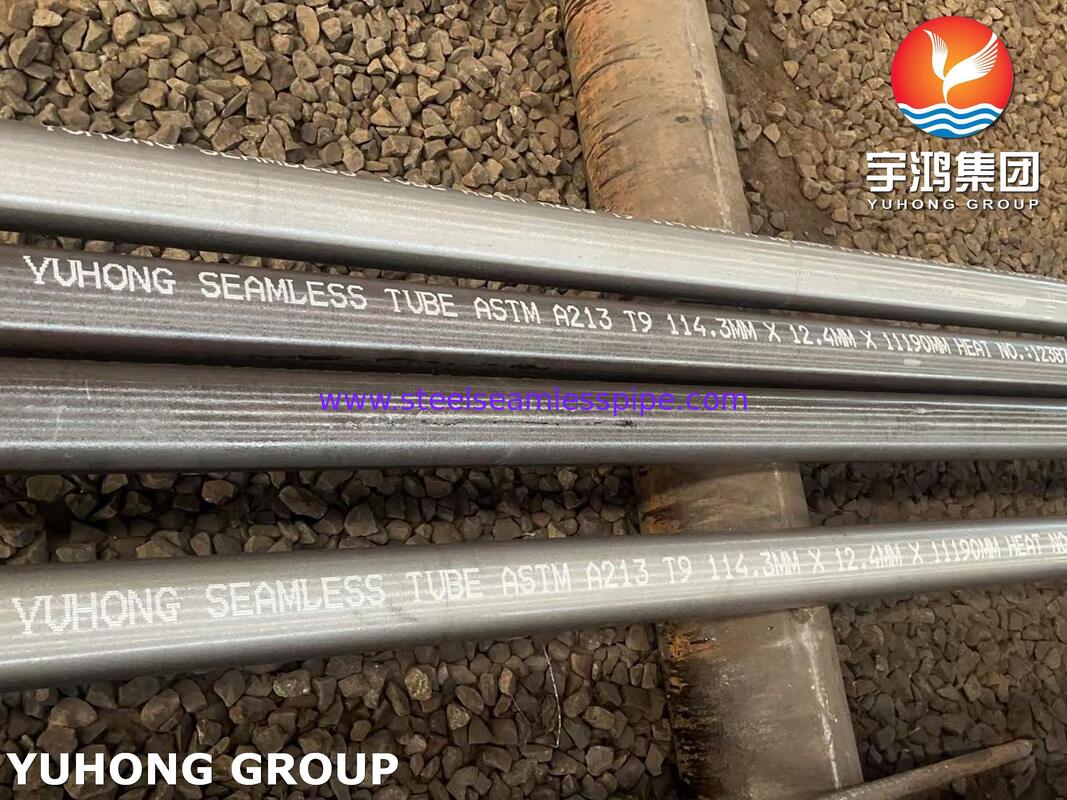

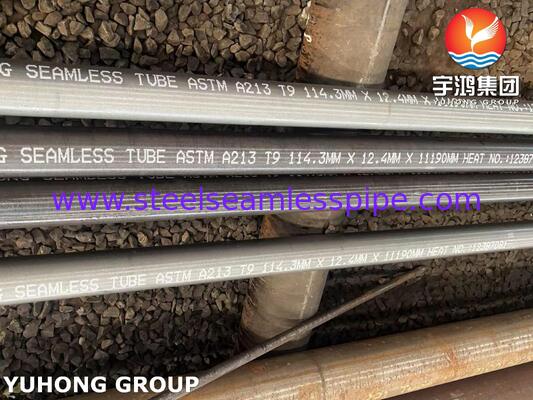

Σωλήνες λεβήτων ASTM A213 T9 για εναλλάκτες θερμότητας κελύφους και σωλήνων
Επισκόπηση προϊόντος
Οι σωλήνες λεβήτων ASTM A213 T9 είναι απρόσκοπτοι σωλήνες από φερριτικό κράμα χάλυβα ειδικά σχεδιασμένοι για χρήση σε υψηλές θερμοκρασίες σε λέβητες, υπερθερμαντήρες, επαναθερμαντήρες και εναλλάκτες θερμότητας κελύφους και σωλήνων. Κατασκευασμένοι σύμφωνα με τις προδιαγραφές ASTM A213 / ASME SA213, οι σωλήνες T9 περιέχουν στοιχεία κράματος χρωμίου και μολυβδαινίου, παρέχοντας εξαιρετική αντοχή στην οξείδωση, τη θερμική κόπωση και τη διάβρωση σε υψηλές θερμοκρασίες.
Σε εφαρμογές εναλλακτών θερμότητας κελύφους και σωλήνων, οι σωλήνες ASTM A213 T9 χρησιμοποιούνται ευρέως ως εξαρτήματα μεταφοράς θερμότητας όπου οι συνθήκες λειτουργίας περιλαμβάνουν αυξημένες θερμοκρασίες, διακυμάνσεις πίεσης και απαιτητικούς θερμικούς κύκλους. Η ενισχυμένη αντοχή σε ερπυσμό και η αντοχή στη διάβρωση του υλικού το καθιστούν κατάλληλο για πετροχημικές μονάδες, εγκαταστάσεις παραγωγής ενέργειας, μονάδες διυλιστηρίων και βιομηχανικά συστήματα θέρμανσης.
Σε σύγκριση με τους συμβατικούς σωλήνες από ανθρακούχο χάλυβα, οι σωλήνες από κράμα χάλυβα T9 προσφέρουν βελτιωμένη ανθεκτικότητα κατά την παρατεταμένη έκθεση σε ατμό υψηλής θερμοκρασίας και αέρια καύσης, βοηθώντας στην επέκταση της διάρκειας ζωής του εξοπλισμού και στη μείωση των απαιτήσεων συντήρησης.
Κύριες Εφαρμογές
Οι σωλήνες λεβήτων ASTM A213 T9 χρησιμοποιούνται συνήθως σε:
- Εναλλάκτες θερμότητας κελύφους και σωλήνων
- Βιομηχανικοί λέβητες
- Λέβητες ανάκτησης απορριπτόμενης θερμότητας (WHRB)
- Υπερθερμαντήρες και επαναθερμαντήρες
- Συστήματα παραγωγής ατμού
- Εναλλάκτες θερμότητας διυλιστηρίων
- Εξοπλισμός πετροχημικής επεξεργασίας
- Συστήματα ανάκτησης θερμότητας εργοστασίων παραγωγής ενέργειας
- Δοχεία πίεσης υψηλής θερμοκρασίας
Οι σωλήνες είναι ιδιαίτερα κατάλληλοι για εναλλάκτες θερμότητας που διαχειρίζονται ατμό υψηλής πίεσης, θερμά αέρια και διαβρωτικά υγρά διεργασίας.
Τυπικές Προδιαγραφές Σωλήνων Λεβήτων ASTM A213 T9
| Στοιχείο |
Προδιαγραφή |
| Τύπος Προϊόντος |
Απρόσκοπτοι σωλήνες λεβήτων και εναλλακτών θερμότητας από κράμα χάλυβα |
| Βαθμός Υλικού |
ASTM A213 T9 / ASME SA213 T9 |
| Κατηγορία Υλικού |
Φερριτικός χάλυβας κράματος |
| Διαδικασία Κατασκευής |
Ψυχρής έλξης ή θερμής τελικής απρόσκοπτης |
| Επιφάνεια Σωλήνα |
Φινίρισμα φωτεινής ανόπτησης, αποξείδωσης ή στίλβωσης |
| Θερμική Επεξεργασία |
Πλήρης ανόπτηση, ισόθερμη ανόπτηση ή κανονικοποίηση και βαφή |
| Εφαρμογή |
Υπηρεσία εναλλάκτη θερμότητας και λέβητα υψηλής θερμοκρασίας |
Συνήθης Εύρος Μεγεθών
Οι σωλήνες ASTM A213 T9 μπορούν να κατασκευαστούν σύμφωνα με τις απαιτήσεις του πελάτη. Τυπικά μεγέθη περιλαμβάνουν:
Εξωτερική Διάμετρος (OD)
Πάχος Τοιχώματος
Συνήθη Μεγέθη Σωλήνων Εναλλάκτη Θερμότητας
| OD |
Πάχος Τοιχώματος |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Τυπικά Μήκη
- Μονό τυχαίο μήκος: 5.000–7.500 mm
- Διπλό τυχαίο μήκος: 10.000–12.000 mm
- Διαθέσιμα προσαρμοσμένα μήκη σύμφωνα με τις απαιτήσεις σχεδιασμού του εναλλάκτη θερμότητας
Χημική Σύνθεση του ASTM A213 T9
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
0,15 μέγιστο |
| Μαγγάνιο (Mn) |
0,30–0,60 |
| Φώσφορος (P) |
0,025 μέγιστο |
| Θείο (S) |
0,025 μέγιστο |
| Πυρίτιο (Si) |
0,50 μέγιστο |
| Χρώμιο (Cr) |
8,00–10,00 |
| Μολυβδένιο (Mo) |
0,90–1,10 |
Η περιεκτικότητα σε χρώμιο παρέχει ισχυρή αντοχή στην οξείδωση, ενώ το μολυβδένιο βελτιώνει την αντοχή σε υψηλές θερμοκρασίες και την αντοχή στην παραμόρφωση ερπυσμού.
Μηχανικές Ιδιότητες Σωλήνων ASTM A213 T9
| Ιδιότητα |
Απαίτηση |
| Αντοχή σε εφελκυσμό |
≥ 415 MPa |
| Αντοχή διαρροής |
≥ 205 MPa |
| Επιμήκυνση |
≥ 30% |
| Σκληρότητα |
≤ 217 HBW / 80 HRB / 95 HRB |
Οι σωλήνες ASTM A213 T9 διατηρούν αξιόπιστη μηχανική απόδοση κατά τη συνεχή λειτουργία σε αυξημένες θερμοκρασίες, καθιστώντας τους κατάλληλους για απαιτητικά περιβάλλοντα εναλλακτών θερμότητας.
Διαδικασία Κατασκευής
Οι σωλήνες λεβήτων ASTM A213 T9 παράγονται μέσω ελεγχόμενων απρόσκοπτων διαδικασιών κατασκευής:
- Επιλογή μπιγιέτας κράματος χάλυβα υψηλής ποιότητας
- Διάτρηση και διαμόρφωση σωλήνων εν θερμώ
- Ψυχρή έλξη για ακριβείς διαστάσεις και βελτιωμένη ποιότητα επιφάνειας
- Θερμική επεξεργασία σύμφωνα με τις απαιτήσεις ASTM A213
- Ευθυγράμμιση και φινίρισμα επιφάνειας
- Επιθεώρηση ακριβείας πριν από την αποστολή
Ο προηγμένος έλεγχος κατασκευής διασφαλίζει εξαιρετική ακρίβεια διαστάσεων, ομοιόμορφο πάχος τοιχώματος και αξιόπιστη απόδοση σε εφαρμογές υψηλής πίεσης.
Μέθοδοι Επιθεώρησης και Δοκιμών
Για να διασφαλιστεί η ποιότητα και η αξιοπιστία, οι σωλήνες λεβήτων ASTM A213 T9 υποβάλλονται σε ολοκληρωμένες δοκιμές, όπως:
Χημική Ανάλυση
- Δοκιμή φασματοσκοπίου για επαλήθευση της σύνθεσης του κράματος
- Επιβεβαίωση περιεκτικότητας σε χρώμιο και μολυβδένιο
Μηχανικές Δοκιμές
- Δοκιμή εφελκυσμού
- Δοκιμή αντοχής διαρροής
- Δοκιμή επιμήκυνσης
- Δοκιμή σκληρότητας
Μη Καταστροφικές Δοκιμές (NDT)
- Δοκιμή ρεύματος Eddy
- Υπερηχητική δοκιμή
- Υδροστατική δοκιμή
Επιθεώρηση Διαστάσεων
- Μέτρηση εξωτερικής διαμέτρου
- Επιθεώρηση πάχους τοιχώματος
- Επαλήθευση μήκους
- Επιθεώρηση ευθυγράμμισης
Πρόσθετες Δοκιμές (Σύμφωνα με τις Απαιτήσεις του Πελάτη)
- Δοκιμή ισοπέδωσης
- Δοκιμή διαστολής
- Εξέταση μεγέθους κόκκου
- Δοκιμή διαβρωτικής αντοχής μεταξύ κόκκων (όταν καθορίζεται)
Πλεονεκτήματα Σωλήνων Εναλλάκτη Θερμότητας ASTM A213 T9
- Εξαιρετική αντοχή στην οξείδωση σε υψηλές θερμοκρασίες
- Ανώτερη αντοχή σε ερπυσμό σε σύγκριση με σωλήνες από ανθρακούχο χάλυβα
- Καλή αντοχή σε θερμικούς κύκλους
- Δυνατότητα χρήσης σε ατμό υψηλής πίεσης
- Μεγάλη διάρκεια λειτουργίας σε απαιτητικά περιβάλλοντα
- Σταθερή απόδοση σε εφαρμογές διυλιστηρίων και εργοστασίων παραγωγής ενέργειας
- Κατάλληλο για προσαρμοσμένα σχέδια εναλλακτών θερμότητας
Γιατί να επιλέξετε σωλήνες λεβήτων ASTM A213 T9;
Οι σωλήνες ASTM A213 T9 παρέχουν έναν βελτιστοποιημένο συνδυασμό αντοχής, αντοχής στη διάβρωση και θερμικής σταθερότητας για εναλλάκτες θερμότητας κελύφους και σωλήνων που λειτουργούν υπό δύσκολες συνθήκες. Η δομή τους από κράμα χρωμίου-μολυβδαινίου τους επιτρέπει να αντέχουν σε αυξημένες θερμοκρασίες και περιβάλλοντα πίεσης όπου οι συμβατικοί χαλύβδινοι σωλήνες μπορεί να υποστούν πρόωρη υποβάθμιση.
Για κατασκευαστές και χειριστές λεβήτων, πετροχημικού εξοπλισμού και βιομηχανικών εναλλακτών θερμότητας, οι απρόσκοπτοι σωλήνες ASTM A213 T9 αποτελούν μια αξιόπιστη λύση για τη βελτίωση της απόδοσης μεταφοράς θερμότητας, τη μείωση του χρόνου διακοπής λειτουργίας και τη διασφάλιση της μακροπρόθεσμης απόδοσης του εξοπλισμού.
