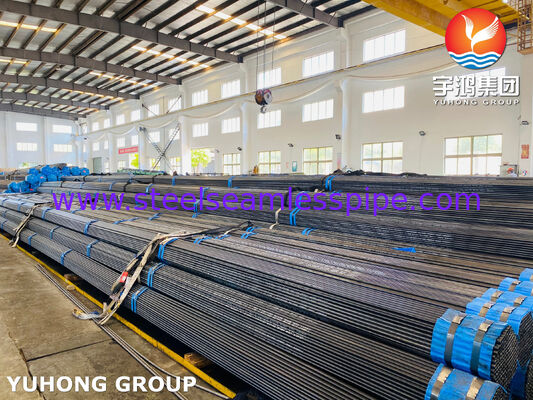

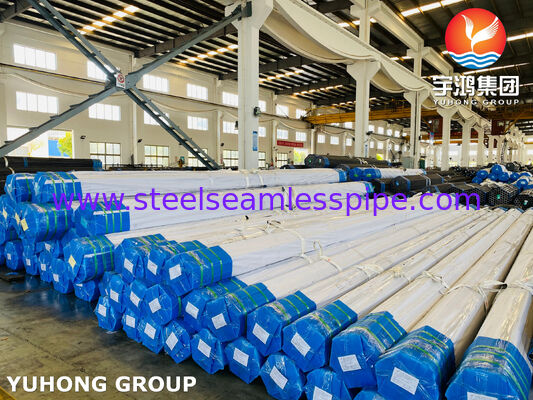

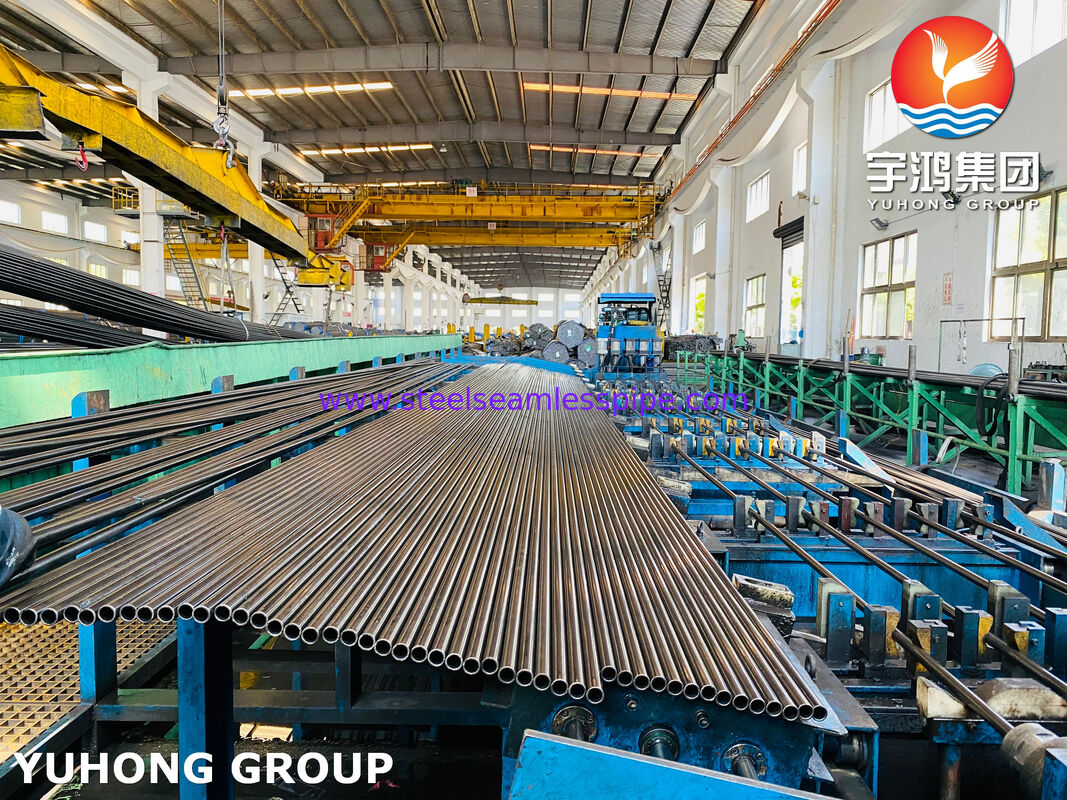

Σωλήνας από χάλυβα 15Χ1Μ1Φ TU 14-3Ρ-55-2001 για υψηλή πίεση και υψηλές θερμοκρασίες
Η Yuhong Holding Group Co., Ltd. είναι πιστοποιημένος κατασκευαστής σωλήνων θέρμανσης, δοχείων υπό πίεση και συσκευών ψύξης. Στη γκάμα μας περιλαμβάνονται: σωλήνες θέρμανσης, σωλήνες σε σχήμα U, σωλήνες θέρμανσης, σωλήνες με πτερύγια, καθώς και συμπληρωματικά: σωληνωτές συνδέσεις, μειωτήρες και άλλα στοιχεία.
Περιγραφή προϊόντος
Ο χάλυβας 15Χ1Μ1Φ είναι ένας χάλυβας χαμηλής κραματοποίησης, ανθεκτικός στη θερμότητα, από χρωμιο-μολυβδένιο-βανάδιο, που ανήκει στην κατηγορία των χαλύβων λεβήτων. Χάρη στην ισορροπημένη σύνθεση κραματοποίησης, το υλικό σχηματίζει μια σταθερή δομή φερρίτη-περλίτη με λεπτούς κόκκους καρβιδίου, εξασφαλίζοντας υψηλή μακροχρόνια αντοχή και αξιοπιστία σε συνθήκες παρατεταμένης λειτουργίας σε υψηλές θερμοκρασίες.
Ο 15Cr1Mo1V είναι ο κινεζικός του αντίστοιχος, σύμφωνα με το πρότυπο GB/T 37618-2019.
Σωλήνες από χάλυβα 15Χ1Μ1Φ - χωρίς συγκόλληση χαλύβδινοι σωλήνες, κατασκευασμένοι σύμφωνα με το TU 14-3Ρ-55-2001, προορίζονται για στοιχεία ενεργειακού εξοπλισμού υψηλής φόρτισης και υπολογίζονται για μακροχρόνια λειτουργία σε θερμοκρασίες έως 585°C υπό υψηλή πίεση.
Συγκριτική ανάλυση - 15Χ1Μ1Φ&15Cr1MoV
Μαζικό ποσοστό χημικών στοιχείων στον χάλυβα, %
| Στοιχείο |
15Χ1Μ1Φ (TU 14-3Ρ-55-2001) |
15Cr1MoV(GB/T 37618-2019) |
| Άνθρακας (C) |
0,11 - 0,16 |
0,13 - 0,18 |
| Πυρίτιο (Si) |
0,17 - 0,37 |
0,17 - 0,37 |
| Μαγγάνιο (Mn) |
0,60 - 0,90 |
0,80 - 1,10 |
| Χρώμιο (Cr) |
1,10 - 1,40 |
1,20 - 1,50 |
| Μολυβδένιο (Mo) |
0,90 - 1,10 |
0,80 - 1,10 |
| Βανάδιο (V) |
0,20 - 0,35 |
0,20 - 0,30 |
| Θείο (S) |
≤ 0,025 |
* |
| Φώσφορος (P) |
≤ 0,025 |
* |
| Νικέλιο (Ni) |
≤ 0,25 |
≤ 0.30 |
| Χαλκός (Cu) |
≤ 0,25 |
* |
* Σημείωση: περιεκτικότητα σε θείο, φώσφορο και χαλκό στον χάλυβα (μαζικό ποσοστό), %
| Κατηγορία ποιότητας |
Όχι καλύτερη |
| Θείο (S) |
Φώσφορος (P) |
Χαλκός (Cu) |
| Ποιοτικά |
0,030 |
0,030 |
0,30 |
| Υψηλής ποιότητας |
0,020 |
0,020 |
0,25 |
| Εξαιρετικά υψηλής ποιότητας |
0,010 |
0,020 |
0,25 |
Μηχανικές ιδιότητες
Όριο αντοχής (σв): 490 - 686 MPa
Όριο διαρροής (σ0,2): όχι μικρότερο από 314 MPa
Σχετική επιμήκυνση (δ5): όχι μικρότερο από 18% (για διαμήκη δείγματα), 16% (για εγκάρσια δείγματα)
Σχετική συρρίκνωση (ψ): όχι μικρότερη από 50% (για διαμήκη δείγματα), 45% (για εγκάρσια δείγματα)
Αντοχή σε κρούση KCU: όχι μικρότερη από 49 J/cm² (για διαμήκη δείγματα), 39 J/cm² (για εγκάρσια δείγματα)
Έλεγχος ποιότητας και δοκιμές
Κάθε παρτίδα σωλήνων υποβάλλεται σε υποχρεωτικές δοκιμές, που επιβεβαιώνουν τη συμμόρφωση με τις απαιτήσεις του TU και του GOST:
| Τύπος δοκιμής |
Περιγραφή |
| Υδραυλική δοκιμή |
Δοκιμή πίεσης, υπερβαίνουσα την πίεση λειτουργίας, σύμφωνα με τις απαιτήσεις του TU 14-3Ρ-55-2001 |
| Μηχανικές δοκιμές |
Προσδιορισμός του ορίου αντοχής, του ορίου διαρροής, της σχετικής επιμήκυνσης και της αντοχής σε κρούση σε θερμοκρασία δωματίου |
| Μεταλλογραφικός έλεγχος |
Έλεγχος μικροδομής - αποσυνδεδεμένος σβώλος και περλίτης |
| Μη καταστροφικός έλεγχος |
Υπερηχητικός (ΥΖΚ) και βιδωτός έλεγχος της ομοιογένειας του μετάλλου |
| Καταστροφικός έλεγχος |
Δοκιμές σε εφελκυσμό, κρουστική κάμψη, κάμψη και θραύση |
| Χημική ανάλυση |
Επιβεβαίωση της χημικής σύστασης του χάλυβα |
Πεδία εφαρμογής
Οι σωλήνες από χάλυβα 15Χ1Μ1Φ χρησιμοποιούνται στα πιο φορτωμένα στοιχεία των ενεργειακών συστημάτων:
- Σωλήνες ατμού και ζεστού νερούθερμικών ηλεκτρικών σταθμών (ΤΕC)
- Αναθερμαντήρες ατμούυψηλής και υπερκρίσιμης πίεσης
- Σωλήνες και συλλέκτες εγκαταστάσεωνυψηλής πίεσης, που λειτουργούν για μεγάλο χρονικό διάστημα σε θερμοκρασίες έως +585°C
- Εξοπλισμός και σωληνγωγοίατομικών σταθμών (ΑΣ)
- Εγκαταστάσεις λεβήτωνκαι τεχνολογικοί σωληνγωγοί
Ο χάλυβας 15Χ1Μ1Φ χρησιμοποιείται για την κατασκευή σωλήνων χωρίς συγκόλληση, ψυχρής παραμόρφωσης, θερμικής παραμόρφωσης, σε υψηλή θερμοκρασία, συμπεριλαμβανομένων σωλήνων για θέρμανση και σωλήνων για αναγωγείς θερμοκρασίας.
Συχνές ερωτήσεις (FAQ)
Ερώτηση: Ποια πρότυπα ρυθμίζουν την παραγωγή σωλήνων από χάλυβα 15Χ1Μ1Φ;
Απάντηση: Τα κύρια κανονιστικά έγγραφα: TU 14-3Ρ-55-2001 (Χαλύβδινοι σωλήνες χωρίς συγκόλληση για σωλήνες λεβήτων και σωληνωτούς αγωγούς), GOST 8479 (Σωλήνες από χάλυβα δομής με ανθρακούχο και κραματοποιημένο χάλυβα).
Ερώτηση: Έως ποια θερμοκρασία μπορούν να χρησιμοποιηθούν οι σωλήνες 15Χ1Μ1Φ;
Απάντηση: Η μέγιστη θερμοκρασία λειτουργίας είναι έως +585°C. Οι σωλήνες ατμού και οι συλλέκτες από αυτόν τον χάλυβα λειτουργούν σε θερμοκρασίες 570-575°C για μεγάλο χρονικό διάστημα λειτουργίας.
Ερώτηση: Υπάρχουν ξένα αντίστοιχα του χάλυβα 15Χ1Μ1Φ;
Απάντηση: Κινεζικό αντίστοιχο - GB/T 37618 15Cr1Mo1V (15Cr1Mo1V). Γερμανικό αντίστοιχο - DIN 17211 15CrMoV5-9 (W.Nr. 1.8521).
Ερώτηση: Τι τύπος θερμικής επεξεργασίας εφαρμόζεται για τους σωλήνες 15Χ1Μ1Φ;
Απάντηση: Κανονικοποίηση στους 970-1070°C, στη συνέχεια απόσβεση στους 730-760°C με διατήρηση για τουλάχιστον 10 ώρες, ψύξη στον αέρα.
Ερώτηση: Διεξάγεται εσωτερικός έλεγχος ποιότητας των παρεχόμενων σωλήνων;
Απάντηση: Ναι. Κάθε παρτίδα υποβάλλεται σε εσωτερικό έλεγχο της χημικής σύστασης, μηχανικές δοκιμές (εφελκυσμός, αντοχή σε κρούση), μη καταστροφικό έλεγχο (υπερηχητικός και βιδωτός έλεγχος ομοιογένειας), καθώς και υδραυλικές δοκιμές.
