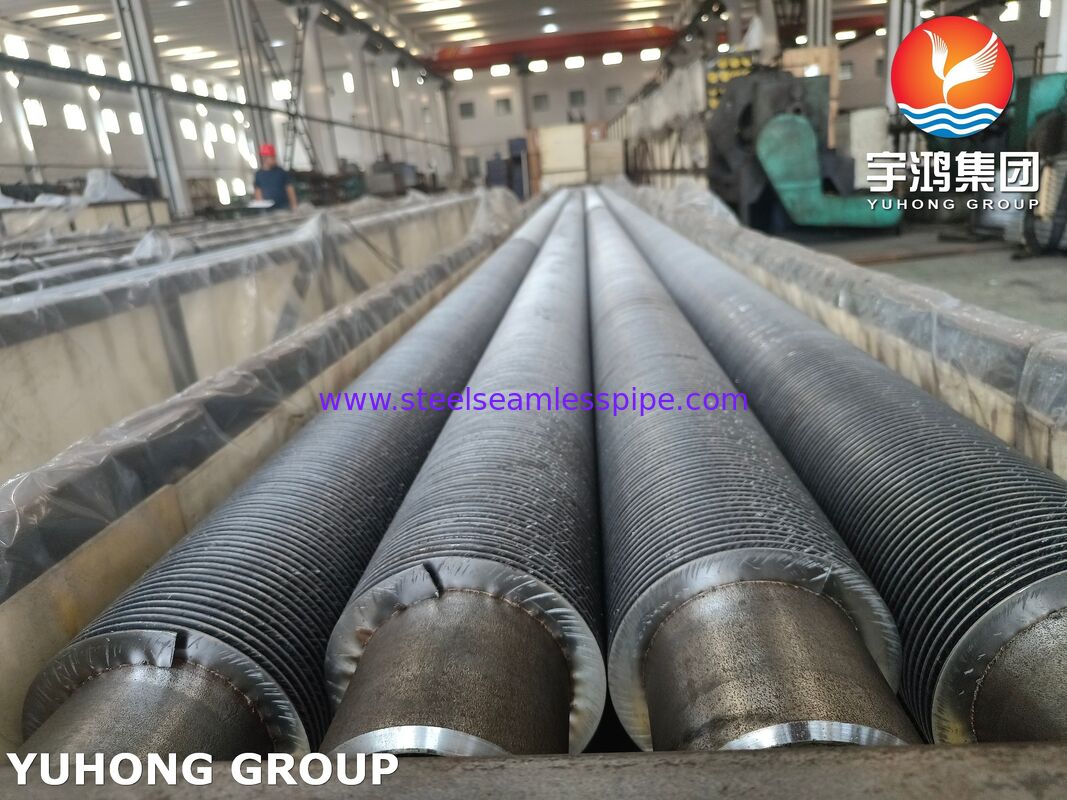

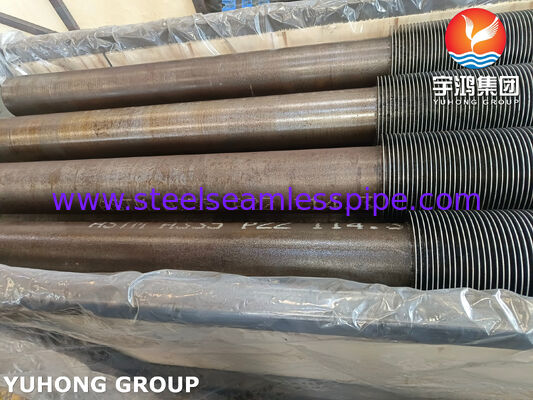

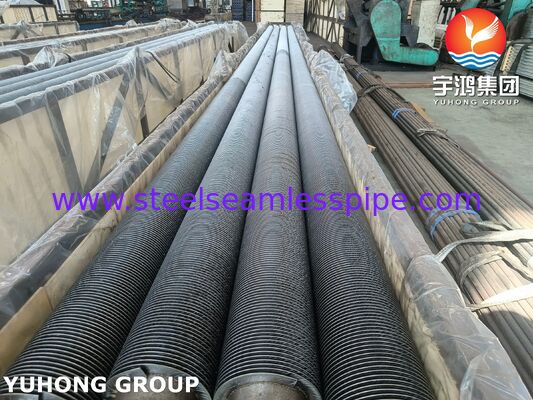

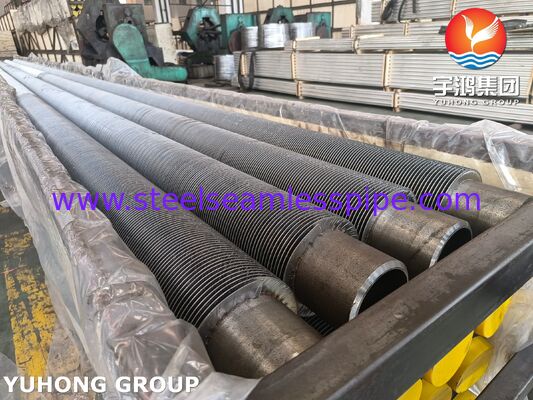

Σωλήνες με πτερύγια ASTM A335 P22 HFW για Economizers

Σωλήνες με πτερύγια συγκολλημένες υψηλής συχνότητας ASTM A335 P22είναι κατασκευασμένοι σωλήνες μεταφοράς θερμότητας που έχουν σχεδιαστεί για εξοικονόμους υψηλής θερμοκρασίας, τμήματα ανάκτησης θερμότητας λέβητα, συστήματα HRSG και εξοπλισμό ανάκτησης βιομηχανικής θερμότητας αποβλήτων.Τύπος από κράμα χάλυβα P22και συνεχώς συγκολλημένα πτερύγια,Οι σωλήνες αυτοί παρέχουν σημαντικά μεγαλύτερη εξωτερική επιφάνεια μεταφοράς θερμότητας από τους απλούς σωλήνες, διατηρώντας παράλληλα αξιόπιστες μηχανικές και θερμικές επιδόσεις υπό απαιτητικές συνθήκες λειτουργίας..

Το ASTM A335 P22 είναι χάλυβα κράματος χρωμίου-μολυβδενίου που περιέχει περίπου20,25% χρωμίου και 1% μολυβδαίνουΗ αντοχή του σε υψηλές θερμοκρασίες, αντοχή στην οξείδωση,και αντοχή στη θερμική υποβάθμιση το καθιστούν ιδιαίτερα κατάλληλο για εφαρμογές λέβητα και ανάκτησης θερμότητας όπου οι συμβατικοί σωλήνες χάλυβα άνθρακα μπορεί να μην παρέχουν επαρκή θερμοκρασιακή ικανότητα.

Η διαδικασία συγκόλλησης υψηλής συχνότητας δημιουργεί συνεχή μεταλλουργική σύνδεση μεταξύ της λωρίδας πτερυγίου και της επιφάνειας του σωλήνα.Αυτό παρέχει αποτελεσματική μεταφορά θερμότητας από το καυτό αέριο καπνού στο υγρό εργασίας στο εσωτερικό του σωλήνα, διατηρώντας παράλληλα καλή αντοχή σε δονήσεις και επαναλαμβανόμενο θερμικό κύκλο.

Για εφαρμογές εξοικονόμησης, οι φτερωτοί σωλήνες P22 HFW χρησιμοποιούνται κυρίως για την ανάκτηση αισθητής θερμότητας από τα καυσαέρια καυστήρα και τη μεταφορά της στο νερό τροφοδοσίας ή σε άλλο υγρό διαδικασίας.Αυτό μειώνει την κατανάλωση καυσίμου, βελτιώνει την αποδοτικότητα του λέβητα και μειώνει τη θερμοκρασία των απορριπτόμενων καυσαερίων.

Η απόδοση της μεταφοράς θερμότητας του εξοικονομητή εξαρτάται σε μεγάλο βαθμό από την διαθέσιμη επιφάνεια και την θερμοκρασία του καπνού.Ένας σωλήνας με πτερύγια αυξάνει την εξωτερική περιοχή μεταφοράς θερμότητας χωρίς να απαιτείται αναλογική αύξηση του μήκους του σωλήνα ή του αποτυπώματος του εξοπλισμού.

Ο συνδυασμόςΥλικό σωλήνα ASTM A335 P22 + κατασκευή πτερυγίων συγκολλημένων υψηλής συχνότηταςπροσφέρει αρκετά πλεονεκτήματα:

• Ικανότητα λειτουργίας σε υψηλές θερμοκρασίες
• Βελτιωμένη αντοχή στην οξείδωση και στη θερμική αποδόμηση
• Υψηλή έκταση εξωτερικής μεταφοράς θερμότητας
• Αποδοτική μεταφορά θερμότητας από την πλευρά του αερίου
• Δυνατή προσκόλληση πτερυγίου στον σωλήνα
• Καλή αντοχή στην θερμική κυκλική κίνηση
• Διορθωτικό για καύσιμα καυστήρων υψηλής θερμοκρασίας
• Σχεδιασμός συμπαγούς εξοικονόμου
• Βελτιωμένη απόδοση ανάκτησης θερμότητας
• Μακρά διάρκεια ζωής όταν σχεδιάζεται και λειτουργεί σωστά

Το P22 είναι ιδιαίτερα χρήσιμο σε τμήματα εξοικονόμησης που εκτίθενται σε σχετικά υψηλές θερμοκρασίες αερίων καπνού ή σε σοβαρές θερμικές συνθήκες.

Οι σωλήνες με πτερύγια ASTM A335 P22 HFW χρησιμοποιούνται κυρίως σε:

Οι φτερωτοί σωλήνες ανακτούν θερμότητα από τα καυσαέρια του λέβητα και το χρησιμοποιούν για την προθέρμανση του νερού τροφοδοσίας του λέβητα πριν το νερό εισέλθει στο σύστημα παραγωγής ατμού.

Οι σωλήνες με πτερύγια P22 μπορούν να χρησιμοποιηθούν σε επιλεγμένα τμήματα ανάκτησης θερμότητας υψηλής θερμοκρασίαςΗλεκτρονικές συσκευές για την ανάκτηση θερμότηταςόταν απαιτούνται σωλήνες από κράμα χάλυβα υψηλής θερμοκρασίας.

Οι βιομηχανικές εγκαταστάσεις μπορούν να χρησιμοποιούν σωλήνες με πτερύγια P22 HFW για την ανάκτηση ενέργειας από θερμές ροές καυσαερίων που παράγονται από φούρνους, εξοπλισμό διεργασίας, κινητήρες, τουρμπίνες και άλλα συστήματα υψηλής θερμοκρασίας.

Είναι κατάλληλα για τμήματα μεταφοράς θερμότητας σε εξοπλισμό κοινής ωφέλειας και βιομηχανικής παραγωγής ηλεκτρικής ενέργειας, όπου απαιτείται αντοχή σε υψηλές θερμοκρασίες και αξιόπιστη ανάκτηση θερμότητας.

Οι εφαρμογές περιλαμβάνουν διυλιστήρια, πετροχημικά, χημικά, μεταλλουργικά και άλλα βιομηχανικά εργοστάσια που απαιτούν ανάκτηση θερμότητας από καυτά καυσαέρια.

Ένας φτερωτός σωλήνας P22 HFW αποτελείται γενικά από:

Τύπος από κράμα χάλυβα P22 → συγκολλημένο με υψηλή συχνότητα πτερύγιο → συνεχής επιφάνεια μεταφοράς θερμότητας με πτερύγιο

Το πτερύγιο συγκολλείται συνεχώς στο εξωτερικό τοίχωμα του σωλήνα χρησιμοποιώντας μια διαδικασία συγκόλλησης υψηλής συχνότητας ηλεκτρικής αντίστασης.η συγκολλημένη σύνδεση παρέχει μια ισχυρή και συνεχή διαδρομή μεταφοράς θερμότητας μεταξύ του σωλήνα και του πτερυγίου.

Ανάλογα με τον σχεδιασμό του εξοικονομητή, οι πελάτες μπορούν να καθορίσουν διαφορετικούς συνδυασμούς:

• Εξωτερική διάμετρος σωλήνα
• Δάχος τοιχώματος σωλήνα
• Υψόμετρο πτερυγίου
• Δύψος πτερυγίου
• Σφαιρίδιο πτερυγίου
• Διαμόρφωση πτερύγων
• Μακρότητα πτερύγων
• Γυμνά άκρα του σωλήνα
• Υλικό πτερυγίων
• Υλικό σωλήνων
• Απαιτήσεις συγκόλλησης από πτερύγιο σε σωλήνα

Οι τελικές διαστάσεις πρέπει πάντα να καθορίζονται σύμφωνα με τον θερμικό σχεδιασμό του εξοικονομητή, τις απαιτήσεις πίεσης, την ταχύτητα του αερίου, τις συνθήκες μόλυνσης και τις ισχύουσες προδιαγραφές του έργου.

Οι τυπικές διαστάσεις των σωλήνων περιλαμβάνουν:

Συνηθισμένες διαμέτρους σωλήνων όπως:25.4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm και 63,5 mmΗ κατασκευή του εξοικονόμου μπορεί να εξαρτάται από το σχέδιο του πελάτη.

Αυτές οι τιμές είναι αντιπροσωπευτικές περιοχές κατασκευής και όχι σταθερές απαιτήσεις διαστάσεων ASTM A335.Οι ακριβείς διαστάσεις του σωλήνα και του πτερυγίου πρέπει να επιβεβαιώνονται με βάση το εγκεκριμένο σχέδιο μηχανικής και τις προδιαγραφές αγοράς..

Το ASTM A335 P22 είναι ένα είδος σιδηρουργικού σιδηρουργικού κράματος που περιέχει χρώμιο και μολυβδένιο για χρήση σε υψηλές θερμοκρασίες.

Η περιεκτικότητα σε χρώμιο βελτιώνει την αντοχή στην οξείδωση και τη διάβρωση σε υψηλές θερμοκρασίες, ενώ το μολυβδένιο συμβάλλει στην αντοχή σε υψηλές θερμοκρασίες και την αντοχή σε σέρμανση.

Η χημική σύνθεση που παρουσιάζεται ανωτέρω πρέπει να επαληθεύεται σε σχέση με την ισχύουσα έκδοση τουΑΣTM A335/A335Mκαι το ειδικό πιστοποιητικό υλικού που συνοδεύεται από το προϊόν.

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις για την ASTM A335 P22 περιλαμβάνουν:

Οι πραγματικές μηχανικές ιδιότητες μπορεί να υπερβαίνουν τις καθορισμένες ελάχιστες τιμές ανάλογα με τις συνθήκες κατασκευής και τη θερμική επεξεργασία.

Για εφαρμογές εξοικονόμησης, the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.

Η λωρίδα πτερύγας συνδέεται συνεχώς με τον σωλήνα P22 με τη χρήση διαδικασίας συγκόλλησης υψηλής συχνότητας.

Κατά τη διάρκεια της συγκόλλησης, το ηλεκτρικό ρεύμα υψηλής συχνότητας παράγει τοπική θέρμανση στην διεπαφή πτερύγας-σωλήνα.

Η διαδικασία παραγωγής περιλαμβάνει συνήθως:

1. Προετοιμασία του σωλήνα P22
2. Καθαρισμός επιφανειών
3. Προετοιμασία από λωρίδες πτερυγίων
4. Ελικοειδής περιστροφή πτερύγων
5. Θέρμανση υψηλής συχνότητας
6. Συνεχή συγκόλληση υπό πίεση
7. Έλεγχος διαστάσεων
8. Επιθεώρηση δεσμών πτερυγίου προς σωλήνα
9. Τελική ευθυγράμμιση και τελειοποίηση
10. Επιθεώρηση και δοκιμές
11. Σημείωση και συσκευασία

Οι σωστές παράμετροι συγκόλλησης είναι απαραίτητες επειδή η υπερβολική θερμότητα μπορεί να επηρεάσει αρνητικά το υλικό του σωλήνα, ενώ η ανεπαρκής θερμότητα μπορεί να οδηγήσει σε ανεπαρκή σύνδεση πτερύγων.

Ο έλεγχος ποιότητας θα πρέπει να καλύπτει τόσοΤύπος ASTM A335 P22και τοδομή πτερυγίων συγκολλημένων υψηλής συχνότητας.

Ανάλογα με τις προδιαγραφές αγοράς και την εφαρμογή, οι δοκιμές μπορούν να περιλαμβάνουν:

Για την επαλήθευση της σύνθεσης του κράματος P22 μπορεί να χρησιμοποιηθεί θετική ταυτοποίηση υλικού ή εργαστηριακή χημική ανάλυση.

Οι δοκιμές ελαστικότητας επαληθεύουν την αντοχή σε ελαστικότητα, την αντοχή στην απόδοση και την επιμήκυνση έναντι της ισχύουσας προδιαγραφής υλικού.

Μπορεί να διενεργείται δοκιμή σκληρότητας για την επαλήθευση της κατάστασης του υλικού και της σταθερότητας της θερμικής επεξεργασίας.

Ο σωλήνας μπορεί να υποβληθεί σε υδροστατική δοκιμή σύμφωνα με την ισχύουσα προδιαγραφή ASTM, τις απαιτήσεις του έργου ή τις προδιαγραφές του αγοραστή.

Η εξέταση του κύματος Eddy μπορεί να χρησιμοποιηθεί για την ανίχνευση ορισμένων διακοπών στην επιφάνεια και κοντά στην επιφάνεια του σωλήνα.

Η εξέταση με υπερηχογράφηση μπορεί να καθορίζεται για την ανίχνευση εσωτερικών ή όγκων διακοπών στο υλικό του σωλήνα ή στην περιοχή συγκόλλησης.

Η συγκολλημένη σύνδεση πτερυγίων πρέπει να εξετάζεται για συνέχειες, ποιότητα σύνδεσης, υποκοπή, υπερβολική παρατυπία συγκόλλησης, διαχωρισμό και άλλα ελαττώματα.

Σημαντικές διαστάσεις περιλαμβάνουν:

• Υπερβολική δόση του σωλήνα
• Μοντέλο
• Μακρότητα πτερύγων
• Υψόμετρο πτερυγίου
• Δύψος πτερυγίου
• Σφαιρίδιο πτερυγίου
• Καθαρότητα σωλήνα
• Μακρότητα γυμνού άκρου
• Συνολικό μήκος

Ο τελικός σωλήνας πρέπει να εξετάζεται οπτικά για ζημιές στην επιφάνεια, παραμόρφωση πτερύγων, ελλιπή συγκόλληση, ρωγμές, διάβρωση, υπερβολική οξείδωση και άλλα ελαττώματα κατασκευής.

Οι απαιτήσεις δοκιμών θα πρέπει να συμφωνούνται πριν από την παραγωγή, επειδή το εφαρμοστέο σχέδιο επιθεώρησης εξαρτάται από τις προδιαγραφές του έργου του πελάτη και τον κώδικα εφαρμογής.

Τα συγκολλημένα πτερύγια αυξάνουν την εξωτερική περιοχή μεταφοράς θερμότητας, επιτρέποντας στον εξονομαστή να μεταφέρει περισσότερη θερμότητα σε μια σχετικά συμπαγή εγκατάσταση.

Ο χάλυβας χρωμίου-μολυβδενίου P22 παρέχει καλύτερη απόδοση σε υψηλές θερμοκρασίες από πολλές συμβατικές κλάσεις σωλήνων από χάλυβα άνθρακα.

Η συνεχής συγκόλληση υψηλής συχνότητας δημιουργεί μια αξιόπιστη σύνδεση μεταξύ του πτερυγίου και του σωλήνα, βελτιώνοντας την αποτελεσματικότητα της μεταφοράς θερμότητας και την αντοχή σε μηχανικές δονήσεις.

Η αυξημένη επιφάνεια του φτερωτού σωλήνα επιτρέπει στους σχεδιαστές να επιτύχουν την απαιτούμενη εργασία μεταφοράς θερμότητας με μια πιο συμπαγή τράπεζα σωλήνων.

Οι σωλήνες με πτερύγια HFW που κατασκευάζονται σωστά μπορούν να αντέχουν σε επαναλαμβανόμενους κύκλους θέρμανσης και ψύξης που συναντούνται σε λέβητες και συστήματα ανάκτησης καύσης.

Ένας απλός σωλήνας παρέχει μεταφορά θερμότητας κυρίως μέσω της εξωτερικής επιφάνειας του σωλήνα..

Η προσθήκη πτερύγων αυξάνει την επιφάνεια της πλευράς του αερίου και επομένως βοηθά στην εξισορρόπηση της αντίστασης μεταφοράς θερμότητας.

Αυτό καθιστά τους σωλήνες με πτερύγια HFW ιδιαίτερα ελκυστικούς για:

Ζεστό αέριο καπνού → επιφάνεια πτερυγίου → συγκολλημένη διεπαφή πτερυγίου/σωλήνα → τοίχος σωλήνα P22 → νερό τροφοδοσίας

Το αποτέλεσμα είναι η αποτελεσματικότερη χρήση της διαθέσιμης επιφάνειας μεταφοράς θερμότητας.

Οι σωλήνες με πτερύγια ASTM A335 P22 HFW είναι ιδιαίτερα κατάλληλοι για:

• Οικονομικοί μηχανισμοί για λέβητες υψηλής θερμοκρασίας
• Οικονομικοί μηχανισμοί για βιομηχανικές λέβητες
• Συστήματα λέβητα παραγωγής ηλεκτρικής ενέργειας
• Τμήματα ανάκτησης θερμότητας HRSG
• Κεταλλεία ανάκτησης θερμότητας αποβλήτων
• Συστήματα ανάκτησης θερμότητας σε διυλιστήρια
• Ανακύκλωση θερμότητας πετροχημικών διεργασιών
• Ανακύκλωση θερμότητας από καύσιμα καυστήρων
• Μεταλλουργοί θερμότητας υψηλής θερμοκρασίας από αέριο σε υγρό

Η τελική επιλογή υλικού θα πρέπει να λαμβάνει υπόψηθερμοκρασία των καπνιστών αερίων, θερμοκρασία νερού τροφοδοσίας, πίεση, περιβάλλον διάβρωσης, περιεκτικότητα σε θείο, χαρακτηριστικά στάχτης/φθοράς, θερμικός κύκλος και διάρκεια ζωής σχεδιασμού.

Οι σωλήνες με πτερύγια P22 HFW μπορούν να παραδοθούν σύμφωνα με τα σχέδια των πελατών ή τις τεχνικές προδιαγραφές.

• Διάμετρος σωλήνα και πάχος τοιχώματος
• Υψόμετρο πτερυγίου
• Σφαιρίδιο πτερυγίου
• Δύψος πτερυγίου
• Σχεδιασμός πτερυγίων στερεών ή δονητών
• Επιλογή υλικού πτερύγων
• Διάμετρος σωλήνων με πτερύγια και χωρίς πτερύγια
• Διαμόρφωση του τερματικού σωλήνα
• Απαιτήσεις συγκόλλησης
• Επίπεδο επιθεώρησης
• Απαιτήσεις συσκευασίας
• Πιστοποίηση υλικών

Κάθε παρτίδα παραγωγής μπορεί να παρέχεται με σχετική τεκμηρίωση ποιότητας, όπως:Πιστοποιητικά δοκιμής υλικών (MTC), αναφορές διαστασιακών επιθεωρήσεων, αποτελέσματα μηχανικών δοκιμών, αποτελέσματα χημικών αναλύσεων και ισχύοντα μη καταστροφικά αρχεία δοκιμών.

Για κρίσιμες εφαρμογές λέβητα και ανάκτησης θερμότητας, ο έλεγχος ποιότητας θα πρέπει να επεκτείνεται σε όλη τη διαδικασία παραγωγής, από την επαλήθευση του εισερχόμενου σωλήνα P22 μέχρι τη συγκόλληση πτερυγίων και την τελική επιθεώρηση.

Ιδιαίτερη προσοχή πρέπει να δοθεί:

• Σωστή ταυτοποίηση υλικού P22
• Ακριβότητα διαστάσεων του σωλήνα
• Χημική σύνθεση
• Μηχανικές ιδιότητες
• Κατάσταση θερμικής επεξεργασίας
• Μέγεθος πτερυγίου
• Συνεχή συγκόλληση πτερυγίων
• Ποιότητα σύνδεσης πτερυγίου με σωλήνα
• Κατάσταση της επιφάνειας
• Καθαρότητα
• Τελικές ανοχές διαστάσεων
• Ακολουθησιμότητα και τεκμηρίωση

Η προσέγγιση αυτή συμβάλλει στη διασφάλιση ότι οι τελικοί σωλήνες με πτερύγια ανταποκρίνονται στις τεχνικές απαιτήσεις των απαιτητικών εφαρμογών εξοικονομικών.

Σωλήνες με πτερύγια συγκολλημένες υψηλής συχνότητας ASTM A335 P22Η μέθοδος αυτή χρησιμοποιείται κυρίως για την παραγωγή χάλυβα από αλουμιούχο χάλυβα, καθώς και για την παραγωγή αλουμιούχου χάλυβα.Οικονομητές λέβητα, όπου ανακτούν θερμότητα από τα καυτά καυσαέρια και τη μεταφέρουν στο νερό τροφοδοσίας του λέβητα.

Η χρήση τους μπορεί επίσης να επεκταθείΗλεκτρονικά συστήματα ανάκτησης θερμότητας (HRSG), λέβητες ανάκτησης θερμότητας αποβλήτων, εργοστάσια παραγωγής ηλεκτρικής ενέργειας, διυλιστήρια, πετροχημικές εγκαταστάσεις και συστήματα ανάκτησης θερμότητας βιομηχανικών φούρνων.

Για έργα που απαιτούν υψηλή ικανότητα μεταφοράς θερμότητας, μικρές διαστάσεις εξοπλισμού και αξιόπιστη λειτουργία σε υψηλές θερμοκρασίες,P22 Τα φτερωτά σωλήνες HFW αποτελούν ισχυρή λύση για επιφάνειες μεταφοράς θερμότητας εξοικονομητών.
