Σωλήνες διπλού πτερυγίου H για ηλεκτροπαραγωγικές μονάδες ASTM A210 Gr.1

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Αριθμό μοντέλου:	N/A

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	500 κιλά
Τιμή:	To be discussed
Συσκευασία λεπτομέρειες:	ΣΙΔΕΡΟ ΞΥΛΙΝΗ ΘΗΚΗ
Χρόνος παράδοσης:	50-120 ημέρες
Όροι πληρωμής:	L/C,T/T
Δυνατότητα προσφοράς:	5000 μέτρα/ημέρα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (348)

Άνευ ραφής σωλήνας ανοξείδωτου (343)

Διπλός σωλήνας ανοξείδωτου (137)

Διπλός σωλήνας ανοξείδωτου (39)

Τύπος βελόνας (171)

Τύπος πτερύγας (745)

θερμοανταλλάκτης (36)

σωλήνας ανταλλακτών θερμότητας (476)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (54)

Ανταλλάκτης θερμότητας Tubesheet (129)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (14)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (62)

Ενωμένος στενά ανοξείδωτο σωλήνας (134)

Σωλήνας κραμάτων νικελίου (276)

Σωλήνας κραμάτων νικελίου (108)

Σωλήνας κραμάτων χαλκού (258)

Σωλήνας χάλυβα κραμάτων (222)

Σωλήνας τιτανίου (22)

φωτεινός ανοπτημένος σωλήνας (166)

Σωλήνας λεβήτων (161)

συναρμολόγηση χάλυβα (876)

Φλάντζα χάλυβα (679)

Άλλα (412)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Προϊόν:

Σωλήνας διπλού πτερυγίου H

Υλικό:

ASTM A213 Γρ.1

Εφαρμογή:

Εγκαταστάσεις παραγωγής ενέργειας

Πακέτο:

ΣΙΔΕΡΟ ΞΥΛΙΝΗ ΘΗΚΗ

Επισημαίνω:

Σωλήνες με πτερύγια ASTM A210 Gr.1

Δύο σωλήνες H-fin για εργοστάσια παραγωγής ηλεκτρικής ενέργειας

Σωλήνες πτερυγίων σταθμών παραγωγής ενέργειας με εγγύηση

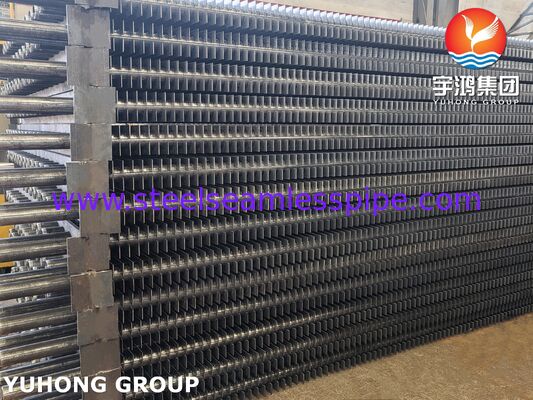

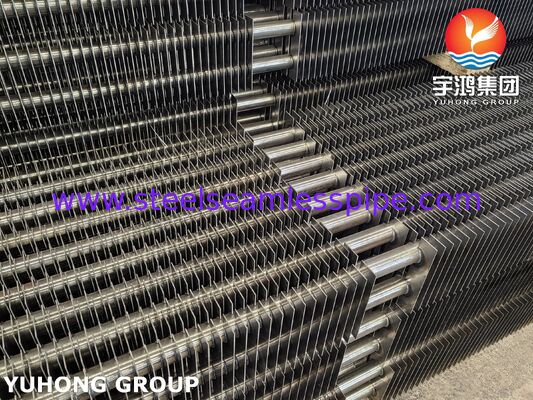

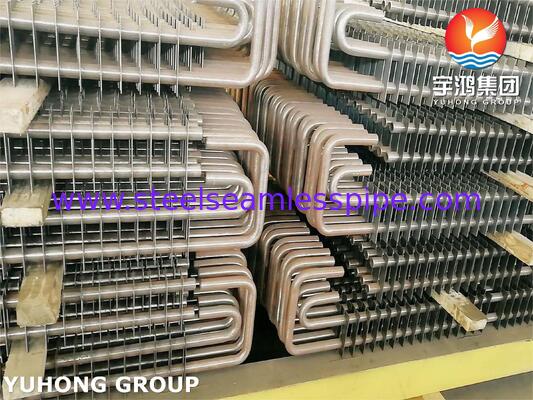

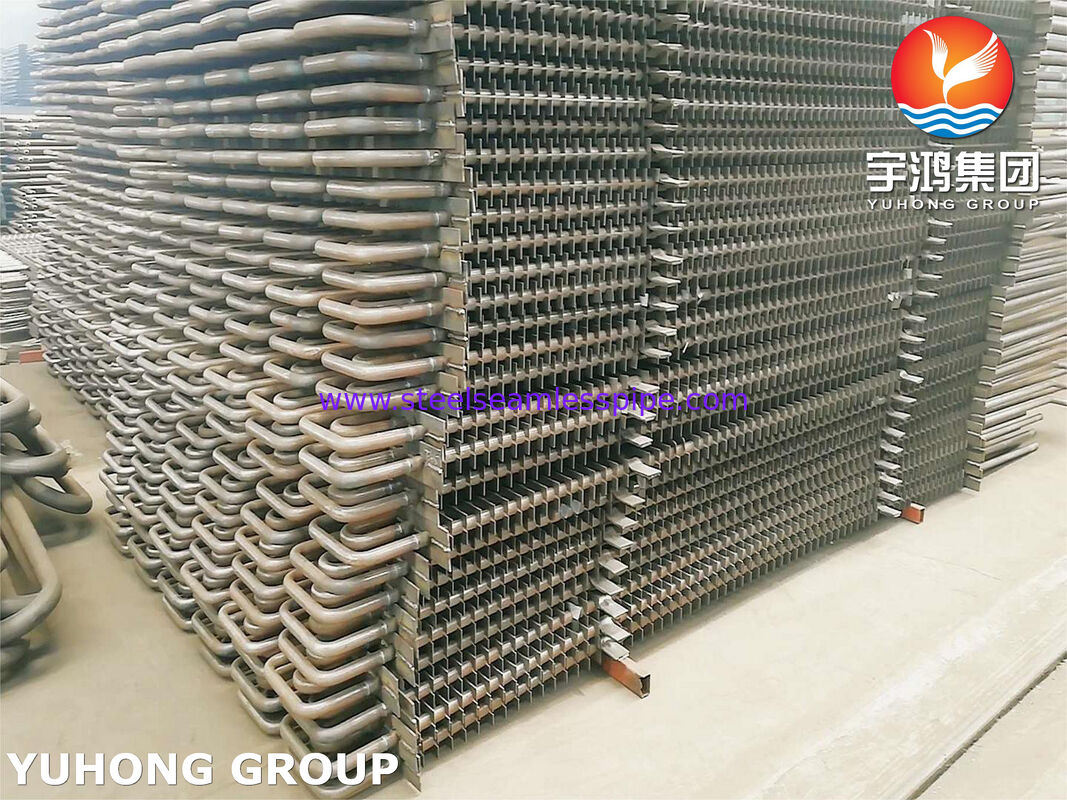

Σωλήνες διπλού πτερυγίου H για ηλεκτροπαραγωγικές μονάδες ASTM A210 Gr.1

Η δική μαςΔύο σωλήνες με πτερύγια H της κλάσης 1 ASTM A210είναι προσαρμοσμένες λύσεις θερμικής απόδοσης που έχουν σχεδιαστεί ειδικά για περιβάλλοντα λέβητα υψηλού στρες, συστήματα ανάκτησης της απόβλητης θερμότητας και εξοικονόμους σταθμών παραγωγής ηλεκτρικής ενέργειας.Με διπλές δομές πτερυγίων σε σχήμα H, συγκολλημένες με αντίσταση σε αδιάβρωστους σωλήνες βάσης από μέσο χάλυβα άνθρακα, η σχεδίαση αυτή μεγιστοποιεί την επιφανειακή περιοχή ανταλλαγής θερμότητας, μειώνοντας σημαντικά την αντίσταση των καυσαερίων και την συσσώρευση στάχτης.

Βασικά πλεονεκτήματα απόδοσης

Υψηλή θερμική απόδοση:Η διπλή διάταξη με πτερύγια H παρέχει διπλάσια επιφάνεια από τους τυπικούς μήκους ή σπειροειδείς σωλήνες με πτερύγια, διευκολύνοντας την ταχεία θερμική αγωγιμότητα.
Αντιφθοριστική και αυτοκαθαριστική γεωμετρίαΤα ευθεία κανάλια καπνού που δημιουργούνται από τη διπλή διαμόρφωση τετραγωνικών πτερυγίων ελαχιστοποιούν τη συσσώρευση σκόνης και μειώνουν την φθορά του φυσαλικού.
Δυνατή συγκόλληση αντίστασης:Η συγκόλληση με ακρίβεια με αντίσταση στον αλεξίπτωτο εξασφαλίζει υψηλή ακεραιότητα επαφής, εξαλείφοντας τη θερμική αντίσταση στη διεπαφή πτερύγιας-σωλήνα.
Μειωμένη πτώση πίεσης:Η διάταξη πτερυγίων ανοιχτού καναλιού μειώνει την απώλεια προσανατολισμού σε όλη την τράπεζα σωλήνων, εξοικονομώντας κατανάλωση ενέργειας σε ανεμιστήρες επαγωγικής προσανατολισμού (ID).

Τεχνικές προδιαγραφές και κοινά εύρη μεγέθους

Κατασκευάζουμε σωλήνες διπλού πτερυγίου H προσαρμοσμένα σε ειδικά σχέδια μηχανικής και διεθνή πρότυπα λέβητα.

Συστατικό / παράμετρος	Τυποποιημένο εύρος (μετρικό)	Τυποποιημένο εύρος (Αυτοκρατορικό)
Προδιαγραφή του σωλήνα βάσης	Ασφάλεια και προστασία1	Ασφάλεια και προστασία1
Εξωτερική διάμετρος σωλήνα βάσης (OD)	25.4 mm 60,3 mm	10,0 ιντ
Μύθος τοιχώματος υπόγειου σωλήνα	2.77 mm 6.5 mm	0.109 σε ₹ 0.256 σε
Δάχος πτερυγίου	1.5 mm ∙ 4,0 mm	00,059 σε ₹ 0,157 σε
Σφαιρίδιο πτερύγας	10 χιλιοστόμετρα 35 χιλιοστόμετρα	00,39 ιντ ̇ 1,38 ιντ
Υψόμετρο πτερυγίου / πλάτος	30 χιλιοστών 65 χιλιοστών	1.18 ιντλ.
Διάστημα σωλήνα	Μέχρι 15.000 mm	Μέχρι 49,2 ft

Ιδιότητες του υλικού του σωλήνα βάσης (ASTM A210 Gr.1)

Το ASTM A210 Grade 1 είναι μια προδιαγραφή αδιάβρωστου μεσαίου άνθρακα που έχει βελτιστοποιηθεί για σωλήνες λέβητα υψηλής πίεσης και υπερθερμαντήρα.

1Χημική σύνθεση (%)

Άνθρακας (C)	Μαγγάνιο (Mn)	Φωσφόρος (P)	Θείο (S)	Σιλικόνη (Si)
$\le 0.27$	$\le 0.93$	$\le 0.035$	$\le 0.035$	$\ge 0.10$

2Μηχανικές ιδιότητες

Δυνατότητα τέντωσης: $\ge 415 \text{ MPa } (60 \text{ ksi})$
Δύναμη απόδοσης: $\ge 415 \text{ MPa } (60 \text{ ksi})$
Επεκτάσεις (σε 2 ίντσες / 50 mm): $\ge 415 \text{ MPa } (60 \text{ ksi})$
Σκληρότητα: $\le 0.27$

Ελέγχος ποιότητας και μη καταστροφική δοκιμή (NDT)

Για να διασφαλιστεί η μηδενική εγκατάσταση ελαττωμάτων σε κρίσιμες υποδομές σταθμών παραγωγής, κάθε παρτίδα παραγωγής υποβάλλεται σε έλεγχο ποιότητας σε όλη τη διαδικασία:

Δοκιμή υδροστατικής πίεσης:Επικυρώνει τις ονομαστικές πιέσεις σωλήνων υπό προσομοιωμένες συνθήκες λειτουργίας σταθμού ηλεκτρικής ενέργειας.
Δοκιμή κυκλικού ρεύματος (ECT):Ανιχνεύει επιφανειακές και υποεπιφανειακές ατέλειες σε όλο το μήκος του σωλήνα βάσης.
Ανίχνευση ελαττωμάτων με υπερήχους (UT):Επιβεβαιώνει την ομοιομορφία του πάχους του τοίχου και την εσωτερική σταθερότητα του μετάλλου.
Δοκιμή ακεραιότητας συγκόλλησης πτερυγίων:Μηχανικές δοκιμές έλξης και μεταλλωγικές εξετάσεις διατομής για την επαλήθευση του ποσοστού σύντηξης συγκόλλησης ( $\ge 95\%$ )).
Διαμετρική και οπτική επιθεώρηση:Ακριβής επαλήθευση της πλάκας των πτερύγων, της ευθυγράμμισης, της ευθείας του σωλήνα και της επιφάνειας.
