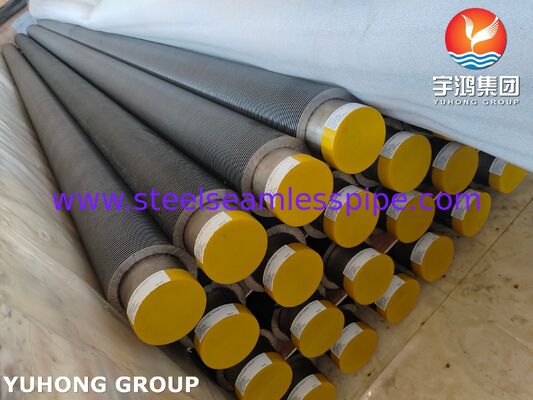

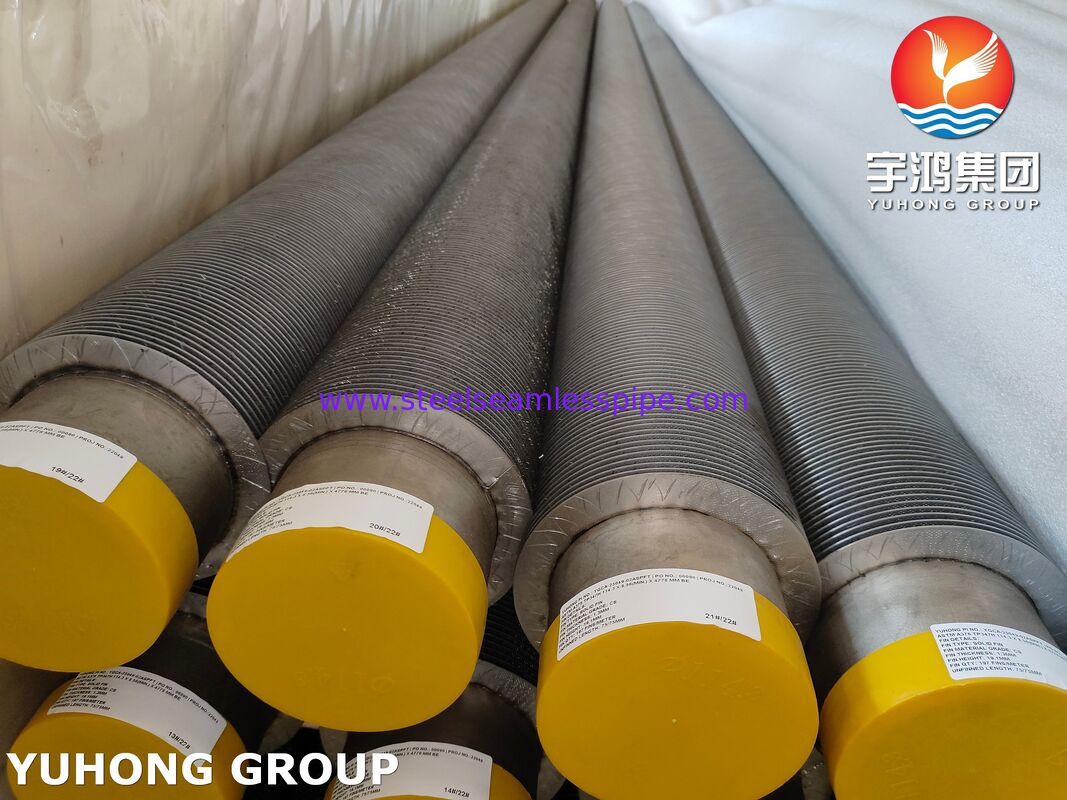

TP347H Συγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας για σταθμούς ηλεκτροπαραγωγής

Η δική μαςΣωλήνες με πτερύγια για ηλεκτροπαραγωγικά εργοστάσιαείναι κατασκευασμένα εξαρτήματα μεταφοράς θερμότητας που έχουν σχεδιαστεί για λέβητα υψηλής θερμοκρασίας, ανάκτηση θερμότητας, υπερθερμαντήρες, επαναθέρμανση, εξοικονομιστές και άλλες εφαρμογές θερμικής ενέργειας.Υλικό σωλήνων austenitic από ανοξείδωτο χάλυβα TP347H,Αυτά τα φτερωτά σωλήνες συνδυάζουν την εξαιρετική αντοχή σε υψηλές θερμοκρασίες και την αντοχή στη διάβρωση του σταθεροποιημένου ανοξείδωτου χάλυβα με την ενισχυμένη επιφάνεια μεταφοράς θερμότητας που παρέχεται από συνεχώς συγκολλημένα φτερά.

Το TP347H είναι ένας σταθεροποιημένος με νιοβίο αυστενίτης ανοξείδωτος χάλυβας που αναπτύχθηκε για υπηρεσία υψηλών θερμοκρασιών.Η σταθεροποιημένη χημική του δομή συμβάλλει στη μείωση του κινδύνου διασωματικής διάβρωσης που σχετίζεται με την ευαισθητοποίηση, ενώ η υψηλή περιεκτικότητά του σε χρώμιο και νικέλιο παρέχει καλή αντοχή στην οξείδωση και τα διαβρωτικά περιβάλλοντα.Το TP347H είναι ιδιαίτερα κατάλληλο όταν οι σωλήνες εκτίθενται σε υψηλές θερμοκρασίες για παρατεταμένες περιόδους.

Στους εξοπλισμούς μεταφοράς θερμότητας σταθμών παραγωγής ηλεκτρικής ενέργειας, η κατασκευή με πτερύγια αυξάνει σημαντικά την εξωτερική περιοχή μεταφοράς θερμότητας σε σύγκριση με έναν απλό σωλήνα της ίδιας διαμέτρου.Αυτό επιτρέπει στους σχεδιαστές εξοπλισμού να επιτύχουν την απαιτούμενη θερμική εργασία με μια πιο συμπαγή επιφάνεια θέρμανσης, ενώ η διαδικασία συγκόλλησης υψηλής συχνότητας παρέχει συνεχή και μηχανικά ισχυρή σύνδεση μεταξύ πτερυγίου και σωλήνα.

Τεχνική σημείωση:Το TP347H καθορίζεται συνήθως σύμφωνα με την ASTM A213 για τους αδιάβροχους σωλήνες λέβητα/υπερθερμαντήρα/θερμομεταλλευτήρα και την ASTM A249 για τους συγκολλημένους austenitic σωλήνες λέβητα, υπερθερμαντήρα, θερμομεταλλευτήρα και συμπυκνωτή.Το ακριβές πρότυπο σωλήνα, υλικό πτερύγων, διαστάσεις και απαιτήσεις συγκόλλησης πρέπει να επιβεβαιώνονται σε σχέση με τις προδιαγραφές του έργου του πελάτη.

• Επιδόσεις σε υψηλές θερμοκρασίες:Το TP347H έχει σχεδιαστεί για απαιτητική λειτουργία υψηλών θερμοκρασιών και προσφέρει καλή αντοχή στην έλξη και την οξείδωση.
• Εξαιρετική αντοχή στη διάβρωση:Ο ανοξείδωτος χάλυβας χρωμίου-νικέλου αυστενίτη παρέχει ισχυρή αντοχή σε πολλά διαβρωτικά περιβάλλοντα υψηλής θερμοκρασίας.
• Σταθεροποίηση νιοβίου:Η σταθεροποιημένη σύνθεση συμβάλλει στη βελτίωση της αντοχής στην ευαισθητοποίηση κατά την παρατεταμένη έκθεση σε υψηλές θερμοκρασίες.
• Υψηλή αποδοτικότητα μεταφοράς θερμότητας:Τα πτερύγια παρέχουν σημαντικά μεγαλύτερη εξωτερική επιφάνεια από τους απλούς σωλήνες.
• Συνεχή στερέωση πτερυγίου σε σωλήνα:Η συγκόλληση υψηλής συχνότητας παράγει σταθερό δεσμό κατά μήκος του σωλήνα.
• Διορθωτικό για συμπαγείς εναλλάκτες θερμότητας:Η αύξηση της επιφάνειας μπορεί να μειώσει το απαιτούμενο αποτύπωμα επιφάνειας μεταφοράς θερμότητας.
• Καλή μηχανική ακεραιότητα:Η κατάλληλα ελεγχόμενη συγκόλληση πτερυγίων ελαχιστοποιεί τα κενά μεταξύ του πτερυγίου και του σωλήνα τα οποία διαφορετικά θα μπορούσαν να αυξήσουν τη θερμική αντίσταση.
• Ικανότητα παραγωγής ενέργειας:Κατάλληλο για λέβητες, υπερθερμαντήρες, επαναθέρμανση, εξοπλισμό ανάκτησης της καύσης και άλλα συστήματα μεταφοράς θερμότητας υψηλής θερμοκρασίας.

Οι σωλήνες TP347H υψηλής συχνότητας που έχουν συγκολληθεί με πτερύγια μπορούν να προμηθευτούνται για διάφορες εφαρμογές μεταφοράς θερμότητας για την παραγωγή ηλεκτρικής ενέργειας, συμπεριλαμβανομένων:

Τα τμήματα υπερθέρμανσης λειτουργούν σε αυξημένες θερμοκρασίες και απαιτούν σωλήνες με καλή αντοχή στην οξείδωση, αντοχή στην έλξη και μακροχρόνια σταθερότητα διαστάσεων.Το TP347H είναι κατάλληλο για επιλεγμένες εφαρμογές υπερθέρμανσης υψηλής θερμοκρασίας.

Οι σωλήνες επαναθέρμανσης υφίστανται επανειλημμένη έκθεση σε ατμό υψηλής θερμοκρασίας και σε περιβάλλον αέριο καύσης.Ο συνδυασμός της ικανότητας υψηλών θερμοκρασιών του TP347H και της αυξημένης επιφάνειας πτερυγίων μπορεί να παρέχει μια αποτελεσματική λύση για την ανάκτηση θερμότητας και τον έλεγχο της θερμοκρασίας του ατμού.

Οι φτερωτοί σωλήνες μπορούν να αυξήσουν την επιφάνεια μεταφοράς θερμότητας στην πλευρά του αερίου ενός εξοικονομητή, βοηθώντας στην ανάκτηση αισθητής θερμότητας από τα καυσαέρια και βελτιώνοντας τη συνολική απόδοση του λέβητα.Η επιλογή του υλικού πρέπει να βασίζεται στην πραγματική θερμοκρασία του αερίου, συνθήκες διάβρωσης, εκτιμήσεις του σημείου δροσιάς και απαιτήσεις σχεδιασμού.

Οι σωλήνες με πτερυγία υψηλής συχνότητας μπορούν να χρησιμοποιηθούν σε λέβητες αποβλήτων θερμότητας και σε εξοπλισμό ανάκτησης θερμότητας όπου απαιτείται υψηλή απόδοση μεταφοράς θερμότητας από την πλευρά του αερίου και αξιόπιστη στερέωση του πτερυγίου του σωλήνα.

Η τεχνολογία εφαρμόζεται σε επιλεγμένα τμήματα ανάκτησης θερμότητας όπου απαιτείται αύξηση της έκτασης μεταφοράς θερμότητας χωρίς να αυξάνεται αναλογικά το συνολικό μέγεθος του εξοπλισμού.

Οι υψηλής συχνότητας συγκολλημένοι σωλήνες μας κατασκευάζονται χρησιμοποιώντας ελεγχόμενη προετοιμασία σωλήνων, σχηματισμό πτερυγίων, συγκόλληση υψηλής συχνότητας, έλεγχο διαστάσεων και τελική επιθεώρηση.

Η τυπική ακολουθία παραγωγής περιλαμβάνει:

1. Προετοιμασία σωλήνωνΟ σωλήνας TP347H ελέγχεται για την ακρίβεια των διαστάσεων και την κατάσταση της επιφάνειας.
2. Προετοιμασία από λωρίδες πτερυγίωνΤο υλικό πτερυγίου επιλέγεται ανάλογα με τη θερμοκρασία, τη διάβρωση, τη θερμική επέκταση και τις απαιτήσεις του έργου.
3. Σχηματισμός πτερυγίωνΗ λωρίδα έχει το σχήμα της καθορισμένης γεωμετρίας πτερύγων.
4. Υψηλής συχνότητας συγκόλλησηΗ υψηλής συχνότητας ηλεκτρική ενέργεια παράγει τοπική θερμότητα στην διεπαφή πτερύγας-σωλήνα, επιτρέποντας στο πτερύγιο να συγκολλείται συνεχώς στον σωλήνα.
5. Παρακολούθηση συγκόλλησηςΟι παράμετροι συγκόλλησης όπως η συχνότητα, η ισχύς, η ταχύτητα της γραμμής και οι συνθήκες επαφής ελέγχονται για τη διατήρηση της σταθερής σύνδεσης.
6. Μεγέθους πτερυγίου και σωλήναΟ τελικός σωλήνας ελέγχεται για το ύψος, την ευθυγράμμιση, την ευθεία και τις συνολικές διαστάσεις.
7. Τελική επιθεώρηση και δοκιμήΤο τελικό προϊόν υποβάλλεται σε εφαρμοστέες διαμετρικές, οπτικές, υλικές, ακεραιότητες συγκόλλησης και μη καταστροφικές εξετάσεις σύμφωνα με τις προδιαγραφές αγοράς.

The high-frequency welding process is particularly valuable for finned tubes because a continuous fin-to-tube connection can provide better thermal conductivity than mechanically attached fins where an air gap may develop between the fin and tube.

Οι διαστάσεις μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις σχεδιασμού του εναλλάκτη θερμότητας.

Αυτά είναι...τυπικές τεχνικές περιοχές αντί για καθολικές απαιτήσεις ASTMΟι τελικές διαστάσεις θα πρέπει να καθορίζονται σύμφωνα με τον υπολογισμό της μεταφοράς θερμότητας, την επιτρεπόμενη πτώση πίεσης, την ταχύτητα του αερίου, τη θερμοκρασία λειτουργίας, τη θερμική επέκταση, τη διάταξη του σωλήνα σε φύλλο,και σχέδια πελατών.

Για τα έργα σταθμών παραγωγής ηλεκτρικής ενέργειας, τα συνήθως προμηθευόμενα μεγέθη σωλήνων μπορεί να περιλαμβάνουν περίπου25.4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm και 63,5 mm εξωτερική διάμετρος, με την επιφύλαξη των απαιτήσεων του σχεδίου.

Το TP347H είναι ένας σταθεροποιημένος αυστενιτικός ανοξείδωτος χάλυβας.

Η παραπάνω σύνθεση TP347H ακολουθεί τις κοινώς δημοσιευμένες απαιτήσεις ASTM για σωλήνες TP347H.

Η προσθήκη νιοβίου είναι ένα σημαντικό χαρακτηριστικό του TP347H. Το νιοβίο σταθεροποιεί τον άνθρακα και βοηθά στη μείωση της ευαισθητοποίησης που σχετίζεται με το χρώμιο-καρβίδιο κατά την έκθεση σε υψηλές θερμοκρασίες.Αυτό καθιστά το TP347H ελκυστικό για εφαρμογές λέβητα υψηλής θερμοκρασίας και ανάκτησης θερμότητας.

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις σε θερμοκρασία δωματίου για σωλήνες TP347H περιλαμβάνουν:

Οι τιμές αυτές αντιστοιχούν στις κοινώς καθορισμένες απαιτήσεις για σωλήνες TP347H.

Οι πραγματικές μηχανικές ιδιότητες του τελικού σωλήνα με πτερύγια εξαρτώνται από την κατάσταση κατασκευής του σωλήνα, τη θερμική επεξεργασία, την ψυχρή επεξεργασία, τη διαδικασία συγκόλλησης, τις διαστάσεις και το ισχύον πρότυπο προϊόντος.

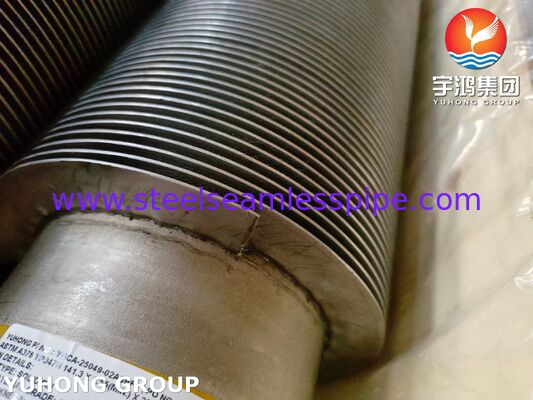

Η ποιότητα της συγκόλλησης από πτερύγιο σε σωλήνα είναι κρίσιμη για την απόδοση μιας επιφάνειας μεταφοράς θερμότητας με πτερύγια.

• Συνεχή προσκόλληση πτερυγίων
• Ομοιόμορφη συγκόλληση κατά μήκος του σωλήνα
• Ελεγχόμενη διείσδυση συγκόλλησης
• Συνεπής κλίση πτερυγίων
• Διορθωμένο ύψος και πάχος πτερύγων
• Χαμηλή διακοπή συγκόλλησης
• Ορθή ευθυγράμμιση σωλήνα-φιν
• Ελεγχόμενη εισροή θερμότητας
• Ελάχιστη θερμική στρέβλωση
• Αρκετή μηχανική αντοχή στερέωσης

Για τη λειτουργία σταθμών παραγωγής ηλεκτρικής ενέργειας υψηλής θερμοκρασίας, το υλικό πτερυγίου και οι παράμετροι συγκόλλησης πρέπει να επιλέγονται λαμβάνοντας υπόψη τη διαφορά θερμικής διαστολής μεταξύ του σωλήνα και του πτερυγίου.

Ανάλογα με τις προδιαγραφές αγοράς, την εφαρμογή και το ισχύον πρότυπο σωλήνων, η επιθεώρηση μπορεί να περιλαμβάνει:

Για την επαλήθευση της σύνθεσης του κράματος TP347H μπορεί να γίνει θετική ταυτοποίηση υλικού ή εργαστηριακή χημική ανάλυση.και κλάσεις από ανοξείδωτο χάλυβα που περιέχουν νιοβίο.

Οι δοκιμές ελαστικότητας επαληθεύουν την απόλυτη αντοχή στην ελαστικότητα, την αντοχή στην απόδοση και την επιμήκυνση.

Οι δοκιμές σκληρότητας Rockwell, Brinell ή Vickers μπορούν να εκτελούνται σύμφωνα με την ισχύουσα προδιαγραφή.

Η δοκιμή υδροστατικής πίεσης μπορεί να εφαρμοστεί στον σωλήνα σύμφωνα με τις ισχύουσες προδιαγραφές σωλήνων και τις απαιτήσεις του πελάτη.

Η μη καταστροφική ηλεκτρική δοκιμή μπορεί να χρησιμοποιηθεί για την ανίχνευση διακοπών που θα μπορούσαν να επηρεάσουν την ακεραιότητα του σωλήνα.απαιτεί από κάθε σωλήνα να υποβληθεί είτε σε μη καταστροφική ηλεκτρική δοκιμή είτε σε υδροστατική δοκιμή.

Οι δοκιμές επιπλατυώσεως αξιολογούν την ευελιξία του σωλήνα και την αντοχή του σε παραμόρφωση και αποτελούν μέρος των τυποποιημένων απαιτήσεων δοκιμών για τους εφαρμοστέους αυστενίτες σωλήνες.

Όταν απαιτείται από την ισχύουσα προδιαγραφή σωλήνα, με δοκιμή καύσης αξιολογείται η ικανότητα του σωλήνα να αντέχει σε ελεγχόμενη επέκταση χωρίς ρωγμή.

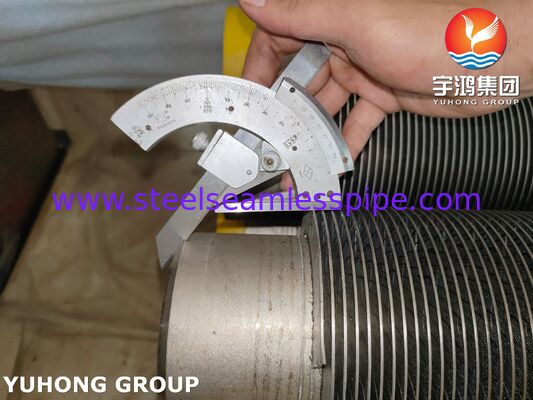

Οι τελικοί σωλήνες με πτερύγια ελέγχονται για:

• Εξωτερική διάμετρος σωλήνα
• Μοντέλο
• μήκος του σωλήνα
• Υψόμετρο πτερυγίου
• Δύψος πτερυγίου
• Σφαιρίδιο πτερυγίου
• Προσαρμογή πτερυγίων
• Καθαρότητα
• Κατάσταση της επιφάνειας
• Εμφάνιση συγκόλλησης από πτερύγιο σε σωλήνα

Ανάλογα με τις προδιαγραφές του σχεδίου, η ποιότητα συγκόλλησης από πτερύγιο σε σωλήνα μπορεί να αξιολογείται με οπτική εξέταση, διαμετρική επιθεώρηση, καταστροφική δειγματοληψία, μεταλλωγική εξέταση,ή δοκιμή αντοχής μηχανικής σύνδεσης.

Επιπλέον μεθόδους NDT μπορούν να παρέχονται όταν απαιτούνται από τον αγοραστή ή τις τεχνικές προδιαγραφές.

Τα κοινά πρότυπα που αφορούν τους σωλήνες TP347H περιλαμβάνουν:

• ΑΣTM A213/A213M∆ Αδιάβροχοι λέβητες από σίδηρο, υπερθέρμανση και σωλήνες ανταλλαγής θερμότητας από σίδηρο.
• ΑΣTM A249/A249M∆ Ζυγισμένοι λέβητες από αυστενίτικο χάλυβα, υπερθερμαντήρες, ανταλλακτές θερμότητας και σωλήνες συμπύκνωσης.
• Ειδικότερα,∆ Ειδικότητα ισοδύναμη με την ASME που χρησιμοποιείται συνήθως για σωλήνες λέβητα, υπερθερμαντήρα και εναλλάκτη θερμότητας.
• Αρμόδια για την κατασκευή:∆ Προδιαγραφή ASME για συγκολλημένους austenitic λέβητες, υπερθερμαντήρες, ανταλλακτές θερμότητας και σωλήνες συμπυκνωτή.

Η ASTM επιβεβαιώνει ότι το A213 καλύπτει αδιάβροχους λέβητες από σιδηρούχο και αυστενίτιο κράμα χάλυβα, υπερθερμαντήρες και σωλήνες ανταλλακτών θερμότητας,ενώ το A249 καλύπτει συγκολλημένους αυστενιτικούς σωλήνες και προσδιορίζει ειδικά το TP347H ως υψηλής θερμοκρασίας.

Ο εξοπλισμός μεταφοράς θερμότητας στα εργοστάσια ηλεκτροπαραγωγής πρέπει να λειτουργεί αξιόπιστα υπό υψηλές θερμοκρασίες, θερμικούς κύκλους, οξείδωση, διάβρωση, δονήσεις και μεγάλες περιόδους λειτουργίας.Το TP347H προσφέρει ένα συνδυασμό αυστενιτικής αντοχής στη διάβρωση από ανοξείδωτο χάλυβα, αντοχή σε υψηλές θερμοκρασίες και σταθεροποίηση από νιοβίο.

Όταν συνδυάζεται με τα φτερά συγκολλημένων υψηλής συχνότητας, ο σωλήνας παρέχει μια σημαντικά διευρυμένη επιφάνεια μεταφοράς θερμότητας, διατηρώντας παράλληλα συνεχή σύνδεση μεταξύ του φτερού και του σωλήνα.Αυτό καθιστά την κατασκευή ιδιαίτερα χρήσιμη όταν οι σχεδιαστές χρειάζονται υψηλές επιδόσεις μεταφοράς θερμότητας από την πλευρά του αερίου εντός ενός ελεγχόμενου περιβλήματος εξοπλισμού.

Η σωστή επιλογή υλικού εξακολουθεί να είναι απαραίτητη: θερμοκρασία λειτουργίας, πίεση ατμού, χημική κατάσταση των καπνιστικών αερίων, χαρακτηριστικά στάχτης, έκθεση σε θείο/χλωρίδιο, θερμικός κύκλος, υλικό πτερύγων,και η διάρκεια ζωής του σχεδιασμού πρέπει να λαμβάνονται υπόψη πριν από την επιλογή του TP347H.

Μπορούμε να κατασκευάσουμε υψηλής συχνότητας συγκολλημένα φτερωτά σωλήνες σύμφωνα με τα σχέδια των πελατών και τις απαιτήσεις μεταφοράς θερμότητας, συμπεριλαμβανομένων:

• Υλικό σωλήνα: TP347H
• Υπερβολική δόση του σωλήνα και πάχος τοιχώματος
• Υλικό πτερυγίων
• Υψόμετρο πτερυγίου
• Δύψος πτερυγίου
• Σφαιρίδιο πτερυγίου
• Προφίλ πτερυγίου
• Γυμνά άκρα
• μήκος του σωλήνα
• μήκος πτερυγίου
• Αναλογία πτερυγμάτων
• Απαιτήσεις συγκόλλησης
• Επεξεργασία επιφάνειας
• Απαιτήσεις επιθεώρησης και δοκιμών
• Απαιτήσεις συσκευασίας και σήμανσης

Υψηλής συχνότητας συγκολλημένοι φτερωτοί σωλήνες TP347Hείναι υψηλής απόδοσης εξαρτήματα μεταφοράς θερμότητας που έχουν αναπτυχθεί για απαιτητικές εφαρμογές παραγωγής ενέργειας και ανάκτησης θερμότητας υψηλών θερμοκρασιών.Ο συνδυασμός των υψηλών θερμοκρασιών του TP347H και της συνεχώς συγκολλημένης κατασκευής πτερυγίων παρέχει μια αποτελεσματική λύση για την αύξηση της περιοχής μεταφοράς θερμότητας, βελτιώνοντας τη θερμική απόδοση και βελτιστοποιώντας το μέγεθος του εναλλάκτη θερμότητας.

Για εργοστάσια παραγωγής ηλεκτρικής ενέργειας που απαιτούν αξιόπιστες επιφάνειες μεταφοράς θερμότητας σε υπερθερμαντήρες, επαναθεραπευτές, εξοικονομητές, συστήματα ανάκτησης της απόβλητης θερμότητας και άλλους εξοπλισμούς υψηλής θερμοκρασίας,TP347H υψηλής συχνότητας συγκολλημένα φτερωτά σωλήνες μπορούν να κατασκευαστούν για να ανταποκριθούν σε ειδικές θερμικές, μηχανικές, διαμετρικές και απαιτήσεις ελέγχου.
