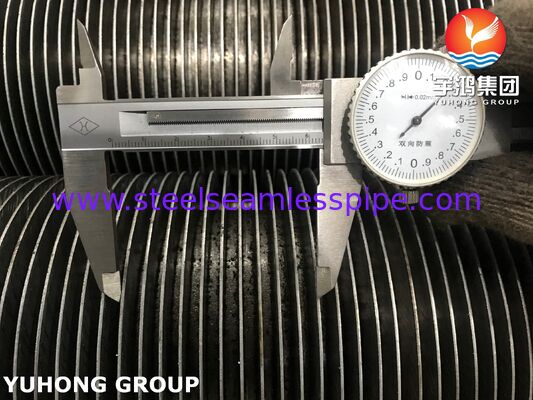

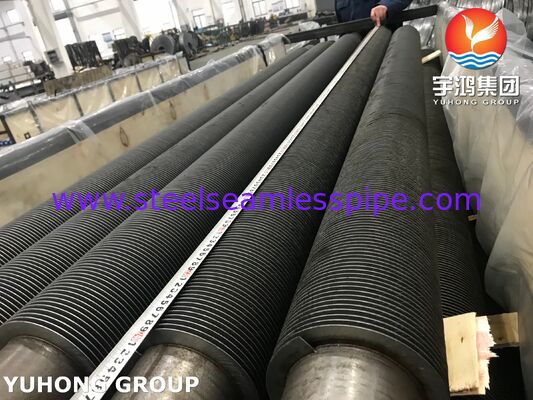

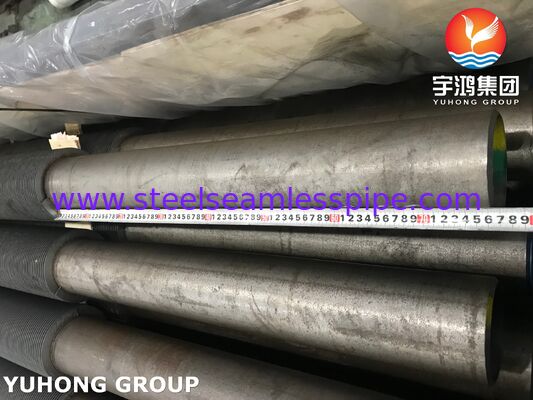

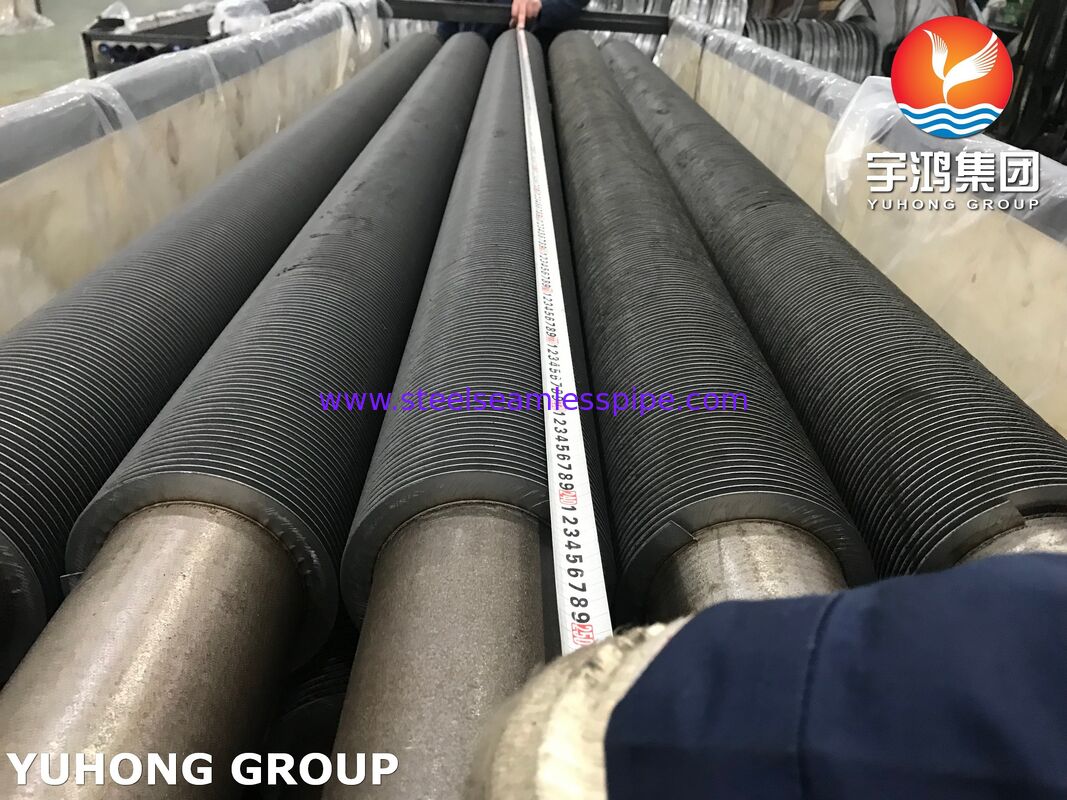

Επισκόπηση προϊόντος
Σπειροειδείς σωλήνες ASTM A213 T9 υψηλής συχνότητας για υπερθερμαντήρες είναι εξαρτήματα μεταφοράς θερμότητας υψηλής θερμοκρασίας σχεδιασμένα για απαιτητικές εφαρμογές λεβήτων, παραγωγής ενέργειας, ανάκτησης απορριπτόμενης θερμότητας και βιομηχανικής θέρμανσης. Οι σωλήνες χρησιμοποιούν κράμα χάλυβα ASTM A213 T9 ως βασικό σωλήνα, ενώ τα πτερύγια συγκολλώνται συνεχώς στην επιφάνεια του σωλήνα χρησιμοποιώντας μια διαδικασία ηλεκτροσυγκόλλησης με αντίσταση υψηλής συχνότητας.
Το T9 είναι ένας χρωμιο-μολυβδαινιούχος χάλυβας κραμάτων που αναπτύχθηκε για χρήση σε αυξημένες θερμοκρασίες. Ο συνδυασμός χρωμίου, μολυβδαινίου, αντοχής σε υψηλές θερμοκρασίες, αντοχής στην οξείδωση και θερμικής σταθερότητας το καθιστά κατάλληλο για τμήματα υπερθερμαντήρων που εκτίθενται σε καυτά αέρια καύσης.
Η δομή πτερυγίων συγκολλημένων με υψηλή συχνότητα αυξάνει σημαντικά την εξωτερική επιφάνεια μεταφοράς θερμότητας σε σύγκριση με έναν γυμνό σωλήνα. Αυτό επιτρέπει στον υπερθερμαντήρα να επιτύχει αποδοτική μεταφορά θερμότητας από την πλευρά του αερίου, διατηρώντας παράλληλα μια συμπαγή επιφάνεια μεταφοράς θερμότητας.
Για εφαρμογές υπερθερμαντήρων, αυτοί οι σωλήνες μπορούν να κατασκευαστούν σύμφωνα με τις απαιτούμενες από τον πελάτη διάμετρος σωλήνα, πάχος τοιχώματος, ύψος πτερυγίου, πάχος πτερυγίου, βήμα πτερυγίου, μήκος σωλήνα, διαμόρφωση πτερυγίου και απαιτήσεις υλικούΓια έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
Κύρια Χαρακτηριστικά
- Υλικό βασικού σωλήνα: ASTM A213 T9 / ASME SA213 T9
- Κατασκευή: Συγκόλληση πτερυγίων με υψηλή συχνότητα
- Εφαρμογή: Υπερθερμαντήρες λεβήτων και εξοπλισμός ανάκτησης θερμότητας υψηλής θερμοκρασίας
- Ικανότητα υψηλής θερμοκρασίας: Κατάλληλο για χρήση σε αυξημένες θερμοκρασίες
- Σύνδεση πτερυγίων: Συνεχής σύνδεση συγκολλημένη με υψηλή συχνότητα
- Απόδοση μεταφοράς θερμότητας: Αυξημένη εξωτερική επιφάνεια σε σύγκριση με γυμνούς σωλήνες
- Μηχανική ακεραιότητα: Ισχυρή και συνεχής σύνδεση πτερυγίου-σωλήνα
- Προσαρμογή: Οι διαστάσεις σωλήνα και πτερυγίου μπορούν να κατασκευαστούν σύμφωνα με σχέδια ή τεχνικές προδιαγραφές
- Επιθεώρηση: Δομική, οπτική, ακεραιότητα συγκόλλησης, μηχανικές και υδροστατικές δοκιμές όπως ισχύει
Γιατί να χρησιμοποιήσετε σπειροειδείς σωλήνες T9 HFW σε υπερθερμαντήρες;
Ένας υπερθερμαντήρας μεταφέρει θερμότητα από καυτά καυσαέρια σε κορεσμένο ή μερικώς θερμαινόμενο ατμό, παράγοντας υπερθερμασμένο ατμό υψηλότερης θερμοκρασίας για χρήση σε τουρμπίνα ή διεργασία.
Η επιφάνεια μεταφοράς θερμότητας πρέπει να αντέχει:
- Υψηλές θερμοκρασίες αερίου
- Αυξημένες θερμοκρασίες μετάλλου σωλήνα
- Θερμικοί κύκλοι
- Οξειδωτικές ατμόσφαιρες καύσης
- Μακροχρόνια έκθεση σε πίεση και θερμοκρασία
Οι ακόλουθες τιμές αντιπροσωπεύουν τις τυπικές χημικές απαιτήσεις για ASTM A213 T9
0,90–1,10Το πτερύγιο συγκολλημένο με υψηλή συχνότητα
βελτιώνει περαιτέρω την απόδοση μεταφοράς θερμότητας, επεκτείνοντας την επιφάνεια από την πλευρά του αερίου. Αυτό μπορεί να επιτρέψει την επίτευξη μεγαλύτερης θερμικής απόδοσης σε μια σχετικά συμπαγή διάταξη υπερθερμαντήρα.
Τυπικές Εφαρμογές
Οι σπειροειδείς σωλήνες ASTM A213 T9 HFW είναι ιδιαίτερα κατάλληλοι για:
1. Υπερθερμαντήρες ΛεβήτωνΑυτή είναι η κύρια εφαρμογή
για αυτό το προϊόν. Οι σπειροειδείς σωλήνες T9 μπορούν να χρησιμοποιηθούν σε τμήματα υπερθερμαντήρων τύπου μεταφοράς, όπου τα καυτά καυσαέρια μεταφέρουν θερμότητα στον ατμό.
2. Λέβητες Παραγωγής Ηλεκτρικής Ενέργειας
Μπορούν να ενσωματωθούν σε επιφάνειες μεταφοράς θερμότητας λεβήτων υψηλής πίεσης και υψηλής θερμοκρασίας που χρησιμοποιούνται σε μονάδες παραγωγής ενέργειας.
3. Λέβητες Ανάκτησης Απορριπτόμενης Θερμότητας
Οι σπειροειδείς σωλήνες T9 μπορούν να χρησιμοποιηθούν όπου ανακτάται αέριο εξαγωγής υψηλής θερμοκρασίας για την παραγωγή ή την υπερθέρμανση ατμού.
4. Συστήματα HRSGΜπορούν να εξεταστούν για επιλεγμένα τμήματα μεταφοράς θερμότητας υψηλής θερμοκρασίας γεννητριών ατμού ανάκτησης θερμότητας
, υπό την προϋπόθεση των απαιτήσεων θερμοκρασίας, πίεσης, μεταλλουργίας και συγκόλλησης του σχεδιαστή HRSG.
5. Βιομηχανικοί Λέβητες
Οι βιομηχανίες διεργασιών που απαιτούν παραγωγή ατμού υψηλής θερμοκρασίας μπορούν να χρησιμοποιήσουν σπειροειδείς σωλήνες από κράμα χάλυβα σε κατάλληλα τμήματα υπερθερμαντήρων και ανάκτησης θερμότητας.
Κοινές Διαστάσεις
Οι τελικές διαστάσεις πρέπει πάντα να καθορίζονται από τον σχεδιασμό του λέβητα ή του εναλλάκτη θερμότητας. Οι ακόλουθες περιοχές είναι τυπικές δυνατότητες κατασκευής και όχι περιορισμός του προϊόντος.
| Διαστάσεις Βασικού Σωλήνα |
Στοιχείο |
| Κοινή Περιοχή |
Εξωτερική διάμετρος |
| Εξωτερική διάμετρος σωλήνα |
Πάχος τοιχώματος |
| Πάχος τοιχώματος |
Μήκος σωλήνα |
| Μήκος σωλήνα |
Ύψος πτερυγίου |
| Ύψος πτερυγίου |
Πάχος πτερυγίου |
| Πάχος πτερυγίου |
Βήμα πτερυγίου |
| 2,5–10 mm |
Τύπος πτερυγίου |
Συμπαγές / οδοντωτό, ανάλογα με το σχέδιοΓια μεγάλα βιομηχανικά έργα, Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
Τυπική Διαμόρφωση Υπερθερμαντήρα
Μια κοινή διαμόρφωση μπορεί να περιλαμβάνει:
Σωλήνας ASTM A213 T9 + πτερύγιο από ανθρακούχο/κράμα χάλυβα + συνεχής σύνδεση HFWΤο υλικό του πτερυγίου πρέπει να επιλέγεται σύμφωνα με την Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
Χημική Σύνθεση ASTM A213 T9Οι ακόλουθες τιμές αντιπροσωπεύουν τις τυπικές χημικές απαιτήσεις για ASTM A213 T9
| . Η ισχύουσα έκδοση του προτύπου και η προδιαγραφή αγοράς πρέπει να χρησιμοποιούνται για την τελική αποδοχή. |
Στοιχείο |
| Τυπική Απαίτηση ASTM A213 T9, % |
Άνθρακας (C) |
| 0,15 μέγ. |
Μαγγάνιο (Mn) |
| 0,30–0,60 |
Θείο (S) |
| 0,025 μέγ. |
Θείο (S) |
| 0,025 μέγ. |
Πυρίτιο (Si) |
| 0,25–1,00 |
Χρώμιο (Cr) |
| 8,00–10,00 |
Μολυβδένιο (Mo) |
0,90–1,10Το σύστημα κράματος Cr-Mo
είναι ιδιαίτερα σημαντικό για χρήση σε αυξημένες θερμοκρασίες. Το χρώμιο συμβάλλει στην αντοχή στην οξείδωση, ενώ το μολυβδένιο βελτιώνει την αντοχή σε υψηλές θερμοκρασίες και την αντίσταση στην παραμόρφωση.Σημείωση:
Η χημική σύνθεση πρέπει να επαληθεύεται έναντι της ακριβούς έκδοσης ASTM A213/ASME SA213 που καθορίζεται στην παραγγελία.
Μηχανικές Ιδιότητες ASTM A213 T9
| Οι τυπικές ελάχιστες μηχανικές απαιτήσεις ASTM A213 T9 περιλαμβάνουν: |
Ιδιότητα |
| Απαίτηση ASTM A213 T9 |
Αντοχή εφελκυσμού |
| 415 MPa ελάχ. |
Αντοχή διαρροής |
| 205 MPa ελάχ. |
Επιμήκυνση |
30% ελάχ.
Οι μηχανικές ιδιότητες επαληθεύονται κανονικά χρησιμοποιώντας πιστοποιητικά δοκιμών υλικού και ισχύουσες διαδικασίες μηχανικών δοκιμών.Για την πραγματική προμήθεια, η τελευταία ισχύουσα έκδοση ASTM/ASME και η προδιαγραφή του έργου υπερισχύουν
των γενικών τιμών που εμφανίζονται παραπάνω.
Διαδικασία Συγκόλλησης Υψηλής ΣυχνότηταςΤο πτερύγιο συνδέεται συνεχώς στον σωλήνα T9 χρησιμοποιώντας μια ελεγχόμενη Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
- Κατά τη διάρκεια της κατασκευής:
- Ο σωλήνας T9 προετοιμάζεται και επιθεωρείται.
- Η ταινία πτερυγίου τοποθετείται με ακρίβεια στον σωλήνα.
- Το ηλεκτρικό ρεύμα υψηλής συχνότητας δημιουργεί τοπική θερμότητα στη διεπαφή επαφής.
- Εφαρμόζεται πίεση για τη δημιουργία μιας συνεχούς μεταλλουργικής σύνδεσης.
- Ο συγκολλημένος σωλήνας με πτερύγια ψύχεται και ευθυγραμμίζεται όπως απαιτείται.
- Ο τελικός σωλήνας υποβάλλεται σε επιθεώρηση διαστάσεων και ποιότητας συγκόλλησης.
Οι σωλήνες κόβονται στο απαιτούμενο μήκος και προετοιμάζονται για αποστολή.Σε αντίθεση με τα μηχανικά συνδεδεμένα πτερύγια, ένα σωστά παραγόμενο πτερύγιο HFW παρέχει συνεχή σύνδεση κατά μήκος της διεπαφής πτερυγίου-σωλήνα
, η οποία είναι σημαντική για την αγωγιμότητα της θερμότητας και τη μακροχρόνια αξιοπιστία λειτουργίας.
Δοκιμές και ΕπιθεώρησηΟ ποιοτικός έλεγχος πρέπει να καλύπτει τόσο τον βασικό σωλήνα ASTM A213 T9 όσο και την Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
1. Ανάλυση Χημικής Σύνθεσης
Μπορεί να χρησιμοποιηθεί φασματομετρική ή άλλη κατάλληλη χημική ανάλυση για την επαλήθευση της σύνθεσης του κράματος T9.
2. Δοκιμή Εφελκυσμού
Η δοκιμή εφελκυσμού επαληθεύει την απαιτούμενη αντοχή εφελκυσμού, αντοχή διαρροής και επιμήκυνση του υλικού του βασικού σωλήνα.
3. Δοκιμή Σκληρότητας
Μπορεί να πραγματοποιηθεί δοκιμή σκληρότητας για την επαλήθευση της κατάστασης του υλικού και της συνέπειας της παραγωγής, όταν απαιτείται από την ισχύουσα προδιαγραφή.
4. Υδροστατική Δοκιμή
Μπορεί να πραγματοποιηθεί υδροστατική δοκιμή πίεσης στους βασικούς σωλήνες ή στα τελικά συγκροτήματα σύμφωνα με το ισχύον πρότυπο ASTM/ASME και τις απαιτήσεις του αγοραστή.
5. Επιθεώρηση Διαστάσεων
- Οι τυπικές επιθεωρήσεις διαστάσεων περιλαμβάνουν:
- Εξωτερική διάμετρος σωλήνα
- Πάχος τοιχώματος
- Μήκος σωλήνα
- Ύψος πτερυγίου
- Πάχος πτερυγίου
- Βήμα πτερυγίου
- Πλάτος πτερυγίου
- Συνολική ευθύτητα
Ευθυγράμμιση πτερυγίου
6. Οπτική Επιθεώρηση
- Οι επιφάνειες του σωλήνα και των πτερυγίων επιθεωρούνται οπτικά για:
- Ρωγμές
- Υπερβολική οξείδωση
- Επιφανειακή ζημιά
- Κακή σύνδεση πτερυγίου
- Ανώμαλη γεωμετρία πτερυγίου
Ανωμαλίες συγκόλλησης
7. Επιθεώρηση Συγκόλλησης Πτερυγίου-Σωλήνα
Η ραφή HFW πρέπει να αξιολογείται σύμφωνα με τις απαιτήσεις ποιότητας του αγοραστή. Μπορεί να καθοριστούν καταστροφικοί έλεγχοι συγκόλλησης, μεταλλογραφική εξέταση, δοκιμή ξεκόλλησης/σύνδεσης ή άλλες ισχύουσες μέθοδοι επιθεώρησης για την πιστοποίηση και τον έλεγχο παραγωγής.
8. Μη Καταστροφική Εξέταση
- Όπου απαιτείται από την προδιαγραφή του έργου, οι ισχύουσες μέθοδοι ΜΚΕ μπορούν να περιλαμβάνουν:
- Υπερηχητική δοκιμή
- Δοκιμή με ρεύματα Eddy
- Δοκιμή με διεισδυτικό υγρό
Ακτινογραφική εξέτασηΗ ακριβής μέθοδος ΜΚΕ πρέπει να επιλέγεται με βάση την Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
Πλεονεκτήματα των σπειροειδών σωλήνων ASTM A213 T9 HFW
Εξαιρετική Απόδοση σε Υψηλές Θερμοκρασίες
Ο χάλυβας T9 Cr-Mo έχει σχεδιαστεί για χρήση σε λέβητες και εναλλάκτες θερμότητας σε αυξημένες θερμοκρασίες.
Αυξημένη Επιφάνεια Μεταφοράς Θερμότητας
Τα πτερύγια παρέχουν σημαντικά μεγαλύτερη επιφάνεια από την πλευρά του αερίου από έναν γυμνό σωλήνα ίδιας διαμέτρου.
Αποδοτική Μεταφορά Θερμότητας Πτερυγίου-Σωλήνα
Η συνεχής σύνδεση HFW παρέχει μια άμεση διαδρομή μεταφοράς θερμότητας μεταξύ του σωλήνα και του πτερυγίου.
Συμπαγής Σχεδιασμός Μεταφοράς Θερμότητας
Η υψηλότερη πυκνότητα επιφάνειας μπορεί να βοηθήσει τους μηχανικούς να επιτύχουν την απαιτούμενη θερμική απόδοση σε ένα μικρότερο τμήμα μεταφοράς θερμότητας.
Κατάλληλο για Απαιτητικά Περιβάλλοντα Λεβήτων
Ο συνδυασμός του κράματος χάλυβα T9 και της κατασκευής πτερυγίων συγκολλημένων καθιστά το προϊόν κατάλληλο για επιλεγμένες εφαρμογές υπερθερμαντήρων και ανάκτησης θερμότητας σε υψηλές θερμοκρασίες.
Διασφάλιση Ποιότητας
- Κάθε παρτίδα παραγωγής μπορεί να παραδοθεί με την κατάλληλη τεκμηρίωση ποιότητας, όπως:
- Πιστοποιητικό Δοκιμής Υλικού (MTC)
- Έκθεση χημικής σύνθεσης
- Αποτελέσματα μηχανικών δοκιμών
- Έκθεση επιθεώρησης διαστάσεων
- Αποτελέσματα υδροστατικής δοκιμής, όπου ισχύει
- Εκθέσεις ΜΚΕ, όπου καθορίζεται
- Αρχεία επιθεώρησης συγκόλλησης πτερυγίων
- Τεκμηρίωση ιχνηλασιμότητας θερμικής/παρτίδας
Πιστοποιητικό συμμόρφωσηςΟι απαιτήσεις επιθεώρησης μπορούν να προσαρμοστούν σύμφωνα με Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
Συσκευασία και Παράδοση
- Οι τελικοί σπειροειδείς σωλήνες προστατεύονται κανονικά από μηχανικές ζημιές κατά τη μεταφορά. Ανάλογα με το μήκος του σωλήνα και τις απαιτήσεις του πελάτη, η συσκευασία μπορεί να περιλαμβάνει:
- Συσκευασίες δεμάτων σωλήνων
- Προστατευτικά καλύμματα άκρων
- Ανθεκτική στην υγρασία περιτύλιξη
- Ατσάλινα ή ξύλινα πλαίσια
- Σαφώς επισημασμένες ετικέτες αναγνώρισης
Σήμανση ιχνηλασιμότητας θερμικής/παρτίδαςΓια διεθνείς αποστολές, η συσκευασία πρέπει να επιλέγεται σύμφωνα με Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
.
Σπειροειδείς σωλήνες ASTM A213 T9 HFW για Υπερθερμαντήρες – ΠερίληψηΟι σπειροειδείς σωλήνες ASTM A213 T9 υψηλής συχνότητας είναι μηχανικά εξαρτήματα μεταφοράς θερμότητας για εφαρμογές λεβήτων και ανάκτησης θερμότητας σε υψηλές θερμοκρασίες. Το κύριο πλεονέκτημά τους είναι ο συνδυασμός ενός βασικού σωλήνα T9 από κράμα χάλυβα Cr-Mo με ένα
συνεχές πτερύγιο συγκολλημένο με υψηλή συχνότητα, παρέχοντας τόσο απόδοση υλικού σε αυξημένες θερμοκρασίες όσο και αυξημένη επιφάνεια μεταφοράς θερμότητας από την πλευρά του αερίου.Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
υπερθερμαντήρες, επαναθερμαντήρες, λέβητες παραγωγής ενέργειας, λέβητες ανάκτησης απορριπτόμενης θερμότητας, HRSG και επιλεγμένα συστήματα ανάκτησης θερμότητας βιομηχανικής χρήσης.Για έναν κατασκευαστή υπερθερμαντήρων ή έναν EPC ανάδοχο, οι πιο σημαντικές παράμετροι αγοράς είναι
