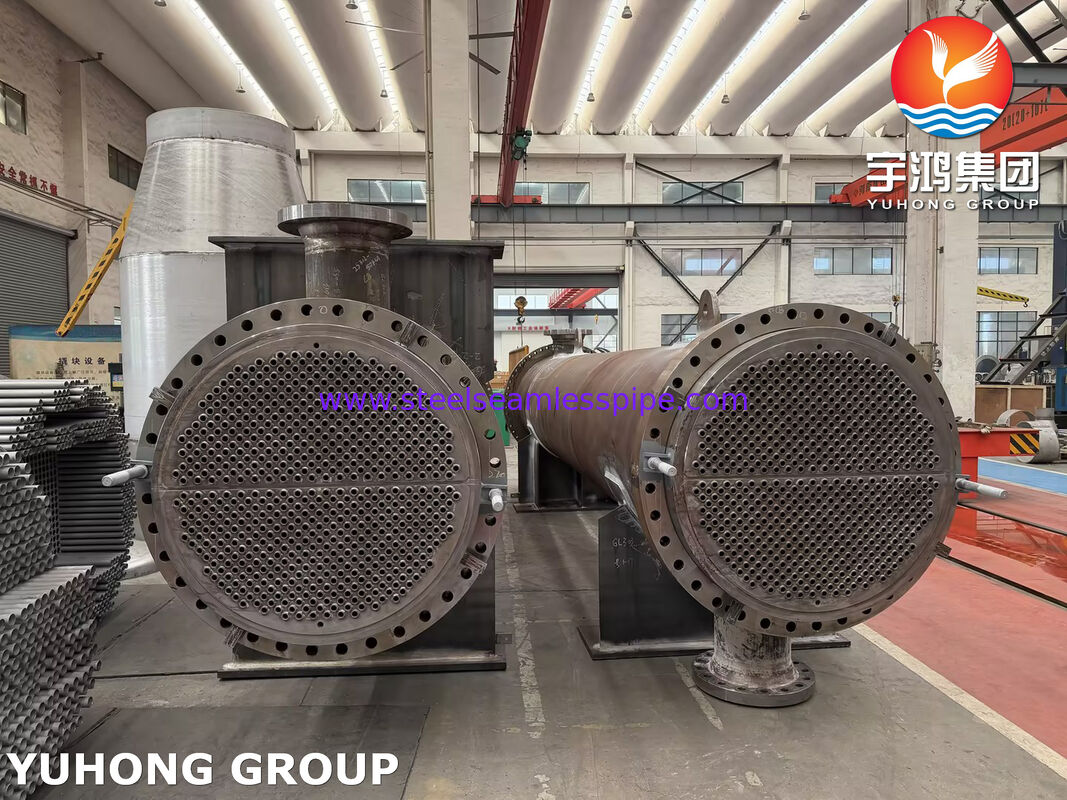

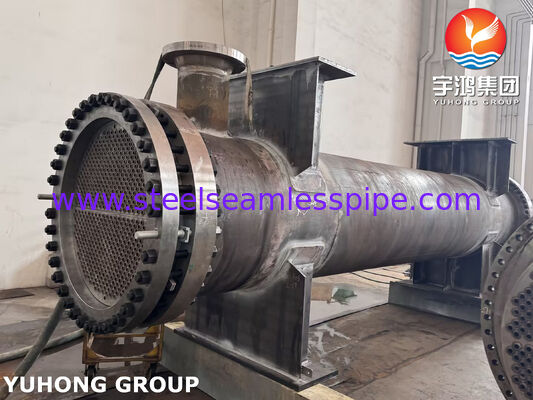

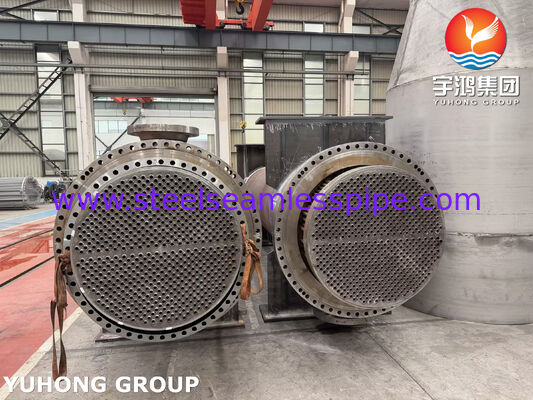

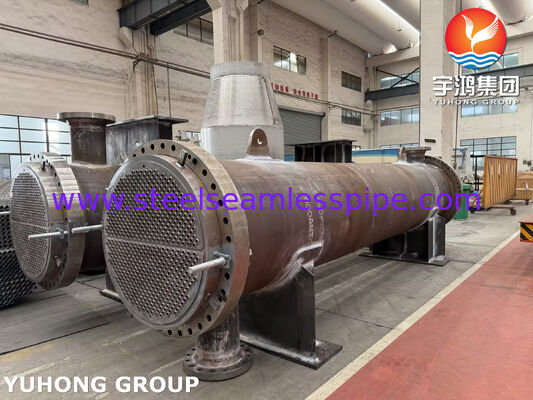

Εναλλάκτης θερμότητας ASME U Stamp TEMA Κατηγορία R για Ενδιάμεσος ψύκτης εκκένωσης υδρογόνου σταδίου 1 διυλιστηρίου

Εναλλάκτης θερμότητας ASME U Stamp TEMA Κατηγορία R για Ενδιάμεσος ψύκτης εκκένωσης υδρογόνου σταδίου 1 διυλιστηρίου

Ο προσαρμοσμένος εναλλάκτης θερμότητας ASME TEMA Class R κατασκευάζεται σχολαστικά ως εξάρτημα αντικατάστασης υψηλής ποιότητας για εφαρμογές διυλιστηρίων βαρέως τύπου, ειδικά συγκριτικά με την αυστηρή προδιαγραφή Intercooler εκκένωσης P-428302 Stage-1. Σχεδιασμένος σε απόλυτη συμμόρφωση με το ASME Section VIII Div.1, TEMA Class R και API-660, αυτός ο εναλλάκτης θερμότητας τύπου πλωτής κεφαλής είναι δομικά και μεταλλουργικά βελτιστοποιημένος για σοβαρή σέρβις υδρογόνου (H2 Service) στην πλευρά του κελύφους, λειτουργώντας σύμφωνα με αυστηρά περιβαλλοντικά πρωτόκολλα όπως το PETROBRAS N-1704. Χρησιμεύει ως ζωτικό συστατικό σε Μονάδες Υδροεπεξεργασίας Ντίζελ (HDT) και πετροχημικά κατάντη διυλιστήρια.

ΠΥΡΗΝΑ ΣΤΟΙΧΕΙΑ & ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΟΥ

Για να εξασφαλιστεί μηδενικός κίνδυνος ευθραυστότητας υδρογόνου και καταστροφικής αστοχίας υπό θερμική καταπόνηση, όλα τα υλικά ακολουθούν προηγμένες δομικές αναβαθμίσεις:

• Σωλήνες εναλλάκτη θερμότητας: 236 τεμάχια SA-179 Seamless Carbon Steel Tubes. Αυστηρά 100% απρόσκοπτη διαμόρφωση για την εξάλειψη των κινδύνων των συγκολλημένων επιλογών SA-214 σε περιβάλλοντα υδρογόνου.

• Σωληνάρια (Σταθερά & Πλωτά): Κατασκευασμένα από Premium Forged Steel SA-266 Gr. 2, αναβάθμιση της ακατέργαστης ακεραιότητας από το βασικό SA-516 Gr. 70 πλάκες για την παροχή ανώτερης μικροδομικής πυκνότητας κοντά στις αρθρώσεις.

• Διαφράγματα & Πλάκες Στήριξης: Επεξεργασίες ακριβείας από την ASTM A-36 / SA-516 Gr. 60, με ακριβείς ανοχές εξωτερικής διαμέτρου μειωμένες προς τα κάτω αυστηρά ανά Πίνακα TEMA RCB-4.3 για να εγγυάται τέλεια ευθυγράμμιση εσωτερικού κελύφους χωρίς ροή παράκαμψης.

• Tie Rods & Spacers: Ανθρακούχο χάλυβας/ανοξείδωτο χάλυβα υψηλής εφελκυσμού κατασκευασμένο σύμφωνα με τα πρότυπα ευθυγράμμισης σχεδίασης για στιβαρή ακαμψία της δέσμης.

• Αξεσουάρ συντήρησης: Ενσωματωμένες εξειδικευμένες επιλογές ωτίδων ανύψωσης και οπές βύσματος με σπείρωμα από ανοξείδωτο χάλυβα ακριβείας στο φύλλο σωλήνα για να βοηθήσουν την ασφαλή εξαγωγή από το πεδίο κατά τη διάρκεια των περιόδων ανακύκλωσης της συντήρησης του διυλιστηρίου.

ΚΥΡΙΑ ΤΕΧΝΟΛΟΓΙΑ & ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΗΣ

• Συγκόλληση ASME Qualified Hydrogen-Service Welding: Κάθε σύνδεσμος συγκράτησης πίεσης και σύνδεση σωλήνα σε φύλλο σωλήνα υποβάλλεται σε εξαιρετική εκτέλεση συγκόλλησης που διέπεται από πιστοποιημένη τεκμηρίωση WPS/PQR. Οι αρμοί σωλήνων διαστέλλονται με ακρίβεια και συγκολλούνται με αντοχή για να δημιουργηθεί ένα αεροστεγές, στεγανό φράγμα σφράγισης.

• TEMA RCB-4.3 Αυστηρή τήρηση ανοχής: Οι σαφείς αποστάσεις και οι διάμετροι του διαφράγματος διασταυρώνονται μέσω προσαρμοσμένων χειριστηρίων/μετρητών κατασκευής για να διασφαλίζεται η απόλυτη ευθυγράμμιση, αποτρέποντας πλήρως την παράκαμψη από την πλευρά του κελύφους και διασφαλίζοντας τη θερμική απόδοση του σχεδιασμού.

• Δυνατότητα προσομοίωσης PWHT: Τα υλικά επεξεργάζονται σύμφωνα με προηγμένα πρωτόκολλα θερμικής επεξεργασίας, συμπεριλαμβανομένης της Προσομοίωσης θερμικής επεξεργασίας μετά τη συγκόλληση (Simulation PWHT) σύμφωνα με τις απαιτήσεις PETROBRAS N-268/N-1704, διασφαλίζοντας τη μέγιστη ανακούφιση από την πίεση στις ζώνες που επηρεάζονται από τη θερμότητα.

• Ενσωμάτωση συρόμενων σιδηροτροχιών: Οι ενσωματωμένες συρόμενες ράβδοι βαρέως τύπου (barras de deslizamento) είναι διαμορφωμένες στο πλαίσιο στήριξης για να ελαχιστοποιούν την τριβή, διευκολύνοντας την ομαλή ολισθαίνουσα εγκατάσταση και μελλοντικές εξόδους επιθεώρησης.

ΑΥΣΤΗΡΟΣ ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ & ΔΟΚΙΜΕΣ (ΠΡΟΔΙΑΓΡΑΦΕΣ QA/QC)

• 100% μη καταστροφικές δοκιμές (NDT): Ολοκληρωμένη παρακολούθηση επιθεώρησης, συμπεριλαμβανομένης της ακτινολογικής δοκιμής (RT), της δοκιμής υπερήχων (UT), της δοκιμής διεισδυτικού υγρού (PT) και της δοκιμής μαγνητικών σωματιδίων (MT) σε όλες τις περιοχές σφυρηλάτησης υψηλής πίεσης και τις οδούς συγκόλλησης.

• Εγγύηση στεγανότητας Tube-to-Tubesheet: Προηγμένη ηλεκτρονική καταγραφή επέκτασης σωλήνα σε συνδυασμό με συνεχείς ελέγχους επέκτασης (υποστηρίζονται με φωτογραφική τεκμηρίωση για κάθε παρτίδα δείγματος) για τη διασφάλιση της απόλυτης ακεραιότητας της άρθρωσης.

• Ολοκληρωμένο Βιβλίο Δεδομένων Turnaround: Η παράδοση περιλαμβάνει ένα πλήρως ανιχνεύσιμο Βιβλίο Τεχνικών Δεδομένων σφραγισμένο από ειδικευμένους μηχανικούς επιθεωρητές, εκθέσεις δοκιμής υλικού (MTR), κορμούς συγκόλλησης, αναφορές ευθυγράμμισης διαστάσεων και επαλήθευση NDT.

ΔΙΕΘΝΗΣ LOGISTICS & ΥΠΟΣΤΗΡΙΞΗ ΑΓΟΡΑ ΣΤΟΧΟΥ

• Διατήρηση 6-μηνης αποθήκευσης χωρίς προστασία: Το πλήρες συγκρότημα της δέσμης συσκευάζεται χρησιμοποιώντας μεθόδους διατήρησης θαλάσσιων εμπορευμάτων βαρέως τύπου. Οι κρίσιμες επιφάνειες σωληνωτού φύλλου και οι επιφάνειες στεγανοποίησης προστατεύονται με εξειδικευμένες αντισκωριακές επιστρώσεις και προστατευτικά παρεμβύσματα υψηλής αντοχής, πιστοποιημένα για αντοχή σε υπαίθριες, μη προστατευμένες συνθήκες αποθήκευσης στους χώρους του έργου για τουλάχιστον 6 μήνες.

• Global EPC Logistics & Documentation Compliance: Πλήρης εμπειρία στο χειρισμό σύνθετων διεθνών logistics, παρακολούθησης τεκμηρίωσης και πλαισίων επαλήθευσης. Παρέχουμε ολοκληρωμένες συσκευασίες εξαγωγής, διατάξεις φόρτωσης σε οχήματα μεταφοράς και υποστήριξη συμμόρφωσης με την τεκμηρίωση σε μεγάλες παγκόσμιες περιοχές, συμπεριλαμβανομένων κανονιστικών πλαισίων εισαγωγής για τη Νότια Αμερική, τη Μέση Ανατολή και τη Δυτική Αφρική (επεξεργασία SONCAP/Form M).
