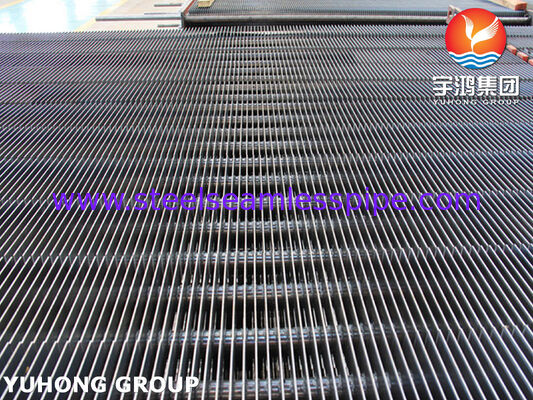

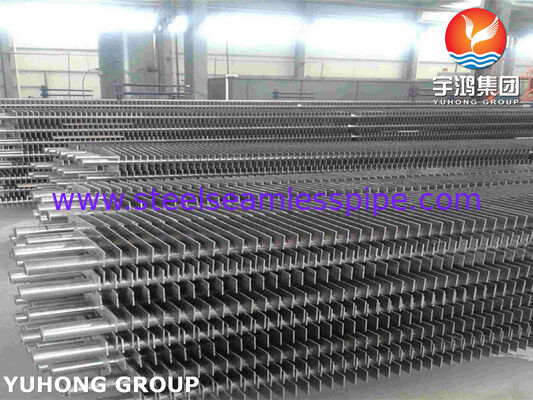

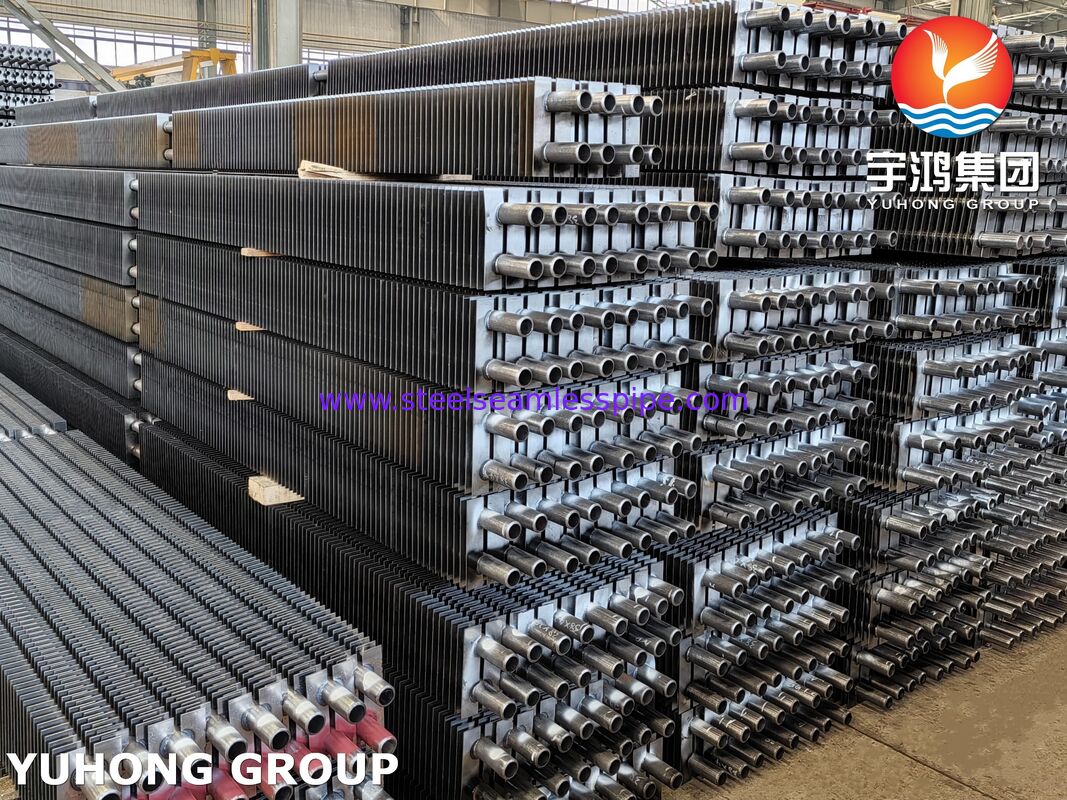

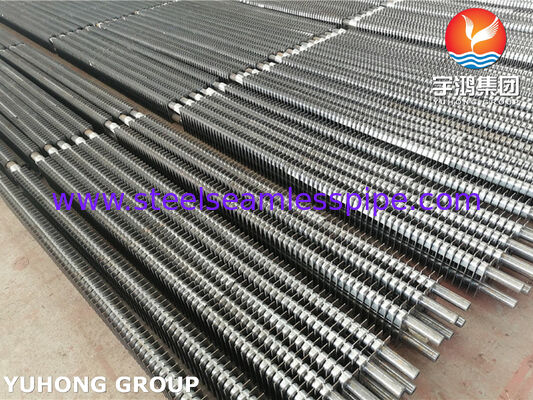

Δύο σωλήνες με πτερύγια τύπου H για λέβητες ανάκτησης αποβλήτων θερμότητας
Επισκόπηση του προϊόντος
Δύο σωλήνες με πτερύγια τύπου Hείναι υψηλής απόδοσης εξαρτήματα μεταφοράς θερμότητας ειδικά σχεδιασμένα γιαΚεταλλεία ανάκτησης θερμότητας αποβλήτων, βιομηχανικοί εξοικονομητές και συστήματα ανταλλακτών θερμότητας εξοικονόμησης ενέργειας. Κατασκευασμένο μεΣωλήνες από άνθρακα χωρίς συγκόλληση ASTM A179, αυτοί οι σωλήνες με πτερύγια παρέχουν εξαιρετικές θερμικές επιδόσεις, μηχανική αξιοπιστία και μακρά διάρκεια ζωής σε εφαρμογές όπου η ανάκτηση θερμότητας από τα καυσαέρια είναι κρίσιμη.
Η μοναδικήδιπλή δομή με πτερύγια Hαποτελείται από δύο συμμετρικά ορθογώνια πτερύγια συγκολλημένα στις αντίθετες πλευρές του σωλήνα βάσης, σχηματίζοντας ένα βελτιστοποιημένο κανάλι ροής αερίου.Σε σύγκριση με τα συμβατικά επίπεδα σωλήνες ή τα τυποποιημένα σωλήνες σπειροειδών πτερυγίων, Δύο σωλήνες με πτερύγια τύπου H αυξάνουν σημαντικά την εξωτερική περιοχή μεταφοράς θερμότητας, μειώνοντας παράλληλα την συσσώρευση στάχτης και βελτιώνοντας την αντοχή στην μόλυνση από την πλευρά του αερίου.
Το υλικό ASTM A179 προσφέρει εξαιρετική θερμική αγωγιμότητα, καλή συγκολλησιμότητα και σταθερές μηχανικές επιδόσεις, καθιστώντας αυτούς τους σωλήνες ευρέως χρησιμοποιημένους σελέβητες άνθρακα, λέβητες αερίου, λέβητες βιομάζας, εγκαταστάσεις αποτέφρωσης αποβλήτων, συστήματα παραγωγής ηλεκτρικής ενέργειας και μονάδες ανάκτησης θερμότητας βιομηχανικών αποβλήτων.
Βασικά χαρακτηριστικά των διπλών σωλήνων με νιφάδες τύπου H
1.Υψηλή αποδοτικότητα μεταφοράς θερμότητας
Ο σχεδιασμός διπλού πτερυγίου H διευρύνει την επιφάνεια ανταλλαγής θερμότητας και αυξάνει την αναταραχή στην ροή των καυσαερίων, βελτιώνοντας τη συνολική απόδοση του λέβητα και μειώνοντας την κατανάλωση καυσίμου.
2.Εξαιρετική απόδοση κατά της σάπωσης
Το ανοιχτό πέρασμα αερίου μεταξύ των H- σχήματος πτερύγων ελαχιστοποιεί τη συσσώρευση σκόνης και επιτρέπει ευκολότερο καθαρισμό σε σύγκριση με τις σφιχτά συσκευασμένες δομές πτερύγων, καθιστώντας τους κατάλληλους για βρώμικα περιβάλλοντα καυσαερίων.
3.Ισχυρή Μηχανική Δυνατότητα
Τα πτερύγια συγκολλούνται σταθερά στην επιφάνεια του σωλήνα ASTM A179, παρέχοντας υψηλή δομική σταθερότητα υπό θερμική κύκλωση, δονήσεις και μακροχρόνια λειτουργία.
4.Βελτιστοποιημένα για συστήματα ανάκτησης της θερμότητας απόβλητων
Δύο σωλήνες με πτερύγια τύπου H είναι συνήθως εγκατεστημένα σε:
- Κεταλλεία ανάκτησης θερμότητας απόβλητων (WHRB)
- Οικονομικοί μηχανισμοί λέβητα
- Μεταλλουργοί θερμότητας από αέριο σε νερό
- Συστήματα ανάκτησης θερμότητας βιομηχανικών καυσαερίων
- Εξοπλισμός ανάκτησης θερμότητας σταθμών παραγωγής ηλεκτρικής ενέργειας
- Συστήματα αποβλήτων θερμότητας εργοστασίων τσιμέντου και χάλυβα
Τεχνικές προδιαγραφές
Υλικό σωλήνα βάσης
ΑΣTM A179 / ASME SA179
Τύπος από ατσάλι χωρίς συγκόλληση με χαμηλή περιεκτικότητα σε άνθρακα, σχεδιασμένος για εφαρμογές ανταλλακτών θερμότητας και συμπυκνωτών.
Τυπικές εφαρμογές:
- Τύποι εξοικονόμησης
- Κεταλλεία ανάκτησης θερμότητας αποβλήτων
- Προθέρμανση νερού τροφοδοσίας
- Τεχνικές συσκευές ανταλλαγής θερμότητας
Τυπικό εύρος μεγέθους
Οι διαστάσεις των σωλήνων διπλού τύπου H μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις σχεδιασμού του λέβητα.
Κοινά μεγέθη σωλήνων βάσης
| Παράμετρος |
Τυποποιημένο εύρος |
| Εξωτερική διάμετρος (OD) |
25.4 mm 63,5 mm |
| Μύθος τοίχου |
20,0 mm 6,0 mm |
| Διάστημα σωλήνα |
3000 χιλιοστόμετρα 12000 χιλιοστά |
| Υψόμετρο πτερυγίου |
10 χιλιοστόμετρα 30 χιλιοστά |
| Δάχος πτερυγίου |
1.0 mm 2.5 mm |
| Σφαιρίδιο πτερύγας |
8 χιλιοστών 20 χιλιοστών |
| Διάμετρος πτερυγίου |
20 χιλιοστόμετρα 50 χιλιοστά |
Τυπικά μεγέθη κατασκευής
- 310,8 * 2,0 mm
- 38.1 * 2,5 mm
- 44.5 * 3,0 mm
- 500,8 * 3,5 mm
- 57.2 * 4,0 mm
(Διαθέσιμες μετρήσεις προσαρμοσμένες σύμφωνα με τα σχέδια του πελάτη και τις απαιτήσεις μεταφοράς θερμότητας.)
Συστήματα κατασκευής
Η διαδικασία παραγωγής των σωλήνων διπλού τύπου H περιλαμβάνει:
- Επιθεώρηση αδιάβρωστων σωλήνων ASTM A179
- Καθαρισμός και προετοιμασία της επιφάνειας του σωλήνα
- Τεχνική κοπή πτερυγίων σχήματος H
- Συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
- Επιθεώρηση διαστάσεων
- Επεξεργασία επιφάνειας και τελική επαλήθευση ποιότητας
Η διαδικασία συγκόλλησης εξασφαλίζει ισχυρή σύνδεση μεταξύ πτερύγων και σωλήνων, διατηρώντας παράλληλα εξαιρετική θερμική αγωγιμότητα.
Χημική σύνθεση του υλικού ASTM A179
| Στοιχείο |
Μέγιστη περιεκτικότητα (%) |
| Άνθρακας (C) |
00.06 0.18 |
| Μαγγάνιο (Mn) |
0.27 ¢ 0.63 |
| Φωσφόρος (P) |
≤ 0.035 |
| Θείο (S) |
≤ 0.035 |
Το ASTM A179 είναι μια κατηγορία χάλυβα χαμηλής περιεκτικότητας σε άνθρακα που έχει βελτιστοποιηθεί για εφαρμογές ανταλλακτών θερμότητας, παρέχοντας καλή ικανότητα σχηματισμού και αντοχή στη διάβρωση σε κανονικές συνθήκες λειτουργίας λέβητα.
Μηχανικές ιδιότητες της ASTM A179
| Ιδιοκτησία |
Απαίτηση |
| Δυνατότητα τράβηξης |
≥ 325 MPa |
| Δύναμη απόδοσης |
≥ 180 MPa |
| Επέκταση |
≥ 35% |
| Σκληρότητα |
Μέγιστο 72 HRB |
Αυτές οι μηχανικές ιδιότητες παρέχουν επαρκή αντοχή για συνεχή λειτουργία υπό θερμική επέκταση, διακύμανση πίεσης και επαναλαμβανόμενους κύκλους θέρμανσης.
Μέθοδοι επιθεώρησης και δοκιμής
Για να εξασφαλιστεί η αξιοπιστία και η συμμόρφωση με τα διεθνή πρότυπα ανταλλακτών θερμότητας, οι σωλήνες διπλού τύπου H υποβάλλονται σε ολοκληρωμένους ελέγχους ποιότητας.
1. Επιθεώρηση πρώτων υλών
- Πιστοποίηση πιστοποιητικού υλικού (MTC)
- Ανάλυση χημικής σύνθεσης
- Δοκιμές μηχανικών ιδιοτήτων
2. Επιθεώρηση σωλήνων
- Μέτρηση εξωτερικής διάμετρου
- Μέτρηση πάχους τοίχου
- Έλεγχος ευθείας
- Εξέταση ελαττωμάτων επιφάνειας
3. Επιθεώρηση ποιότητας συγκόλλησης
- Επιθεώρηση εμφάνισης συγκόλλησης από πτερύγιο σε σωλήνα
- Επιβεβαίωση αντοχής συγκόλλησης
- Έλεγχος ακρίβειας διαστάσεων
4Μη καταστροφικές δοκιμές (NDT)
Οι διαθέσιμες μέθοδοι δοκιμής περιλαμβάνουν:
- Δοκιμασμός ρεύματος περιστροφής
- Υπερήχθης δοκιμή
- Δοκιμή μαγνητικών σωματιδίων (εάν ισχύει)
- Δοκιμή διαπερατών υγρών (όταν απαιτείται)
5Δοκιμή υδραυλικής πίεσης
Οι σωλήνες ASTM A179 υποβάλλονται σε υδραυλική δοκιμή για την επαλήθευση της αντοχής στην πίεση και της στεγανότητας διαρροής.
6Τελική επιθεώρηση
Η τελική επιθεώρηση περιλαμβάνει:
- Μέτρηση της απόστασης των πτερύγων
- Επιβεβαίωση μήκους σωλήνα
- Επιθεώρηση ποιότητας επιφάνειας
- Επιθεώρηση συσκευασίας
Τα έγγραφα επιθεώρησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων:
- EN 10204 3.1 Πιστοποιητικό υλικού
- Εκθέσεις επιθεώρησης
- Αρχεία δοκιμών
- Αναφορές διαστάσεων
Πλεονεκτήματα σε σύγκριση με τους παραδοσιακούς φτερωτούς σωλήνες
| Ειδικότητα |
Διπλός σωλήνας με νιφάδες τύπου H |
Συνηθισμένος σπειροειδής σωλήνας πτερυγίων |
| Περιοχή μεταφοράς θερμότητας |
Υψηλή |
Μεσαία |
| Αντοχή στη σκόνη |
Εξαιρετικό. |
Μετριοπαθής |
| Αντίσταση ροής αερίου |
Κάτω |
Πιο ψηλά |
| Απόδοση καθαρισμού |
Εύκολα. |
Πιο δύσκολο. |
| Κατάλληλο για τα απόβλητα αερίων |
Εξαιρετικό. |
Περιορισμένη |
Τυπικές εφαρμογές
Δύο σωλήνες με πτερύγια τύπου H που κατασκευάζονται από ASTM A179 χρησιμοποιούνται ευρέως σε:
Κεταλλεία ανάκτησης της θερμότητας αποβλήτων
Ανακτά ενεργειακή ενέργεια από αέρια εξάτμισης υψηλής θερμοκρασίας για την παραγωγή ατμού ή θερμοποιημένου νερού.
Βιομηχανικοί εξοικονομιστές
Βελτίωση της απόδοσης του λέβητα με προθέρμανση του νερού τροφοδοσίας πριν από την είσοδό του στο λέβητα.
Συστήματα παραγωγής ενέργειας
Αύξηση της αποδοτικότητας της ανάκτησης ενέργειας σε θερμικά εργοστάσια.
Κατασκευαστικές βιομηχανίες
Εφαρμόζεται σε:
- Σιδηρουργικές μονάδες
- Εργοστάσια τσιμέντου
- Χημικές εγκαταστάσεις
- Πετροχημικές εγκαταστάσεις
- Εγκαταστάσεις μεταποίησης αποβλήτων σε ενέργεια
Γιατί να επιλέξετε τους διπλούς σωλήνες ASTM A179 τύπου H;
- Κατασκευασμένο σύμφωνα με τα πρότυπα ASTM A179 / ASME SA179
- Βελτιωμένο σχεδιασμό για εφαρμογές ανάκτησης της θερμότητας απόβλητων
- Υψηλή ποιότητα συγκόλλησης από πτερύγιο σε σωλήνα
- Εξαιρετική ανθεκτικότητα στη μόλυνση και στη συσσώρευση σκόνης
- Διαθέσιμες προσαρμοσμένες διαστάσεις
- Παροχή πλήρους τεκμηρίωσης επιθεώρησης
- Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών ή συσκευών για την κατασκευή ηλεκτρικών συσσωρευτών
Οι σωλήνες με πτερύγια τύπου Double H παρέχουν μια αξιόπιστη λύση για τη βελτίωση της απόδοσης του λέβητα και τη μεγιστοποίηση της ανάκτησης ενέργειας από βιομηχανικές πηγές θερμότητας αποβλήτων.
