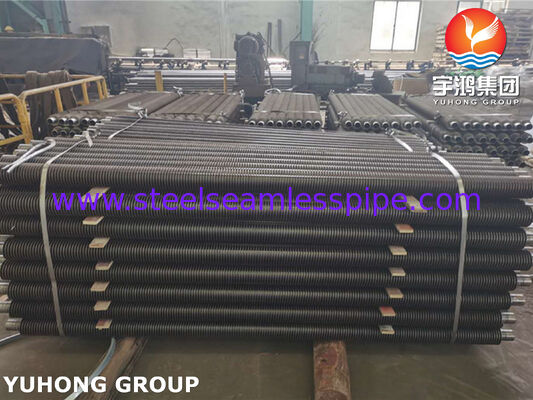

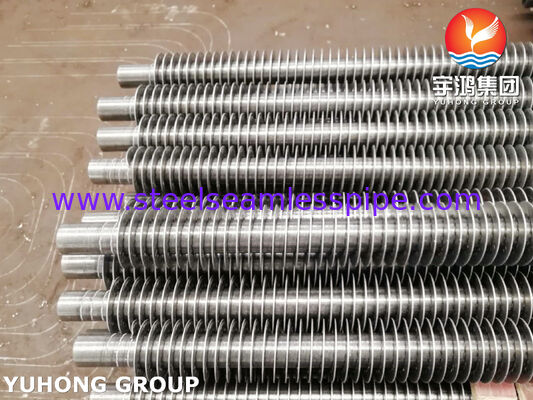

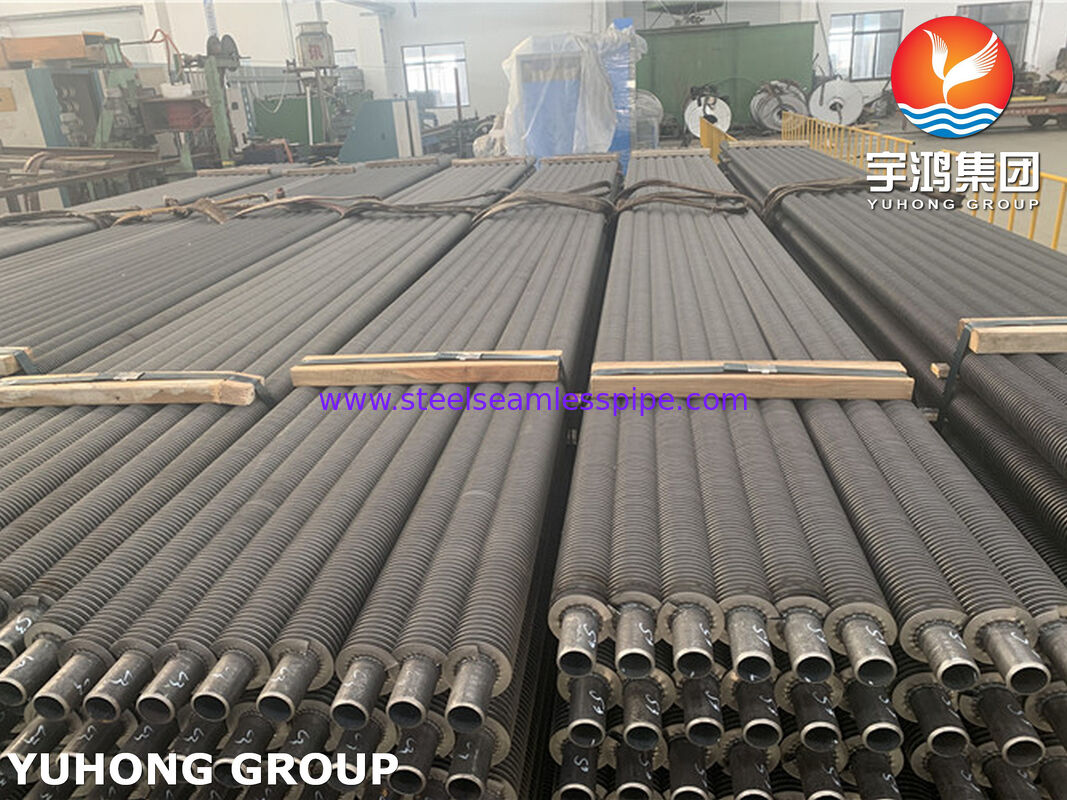

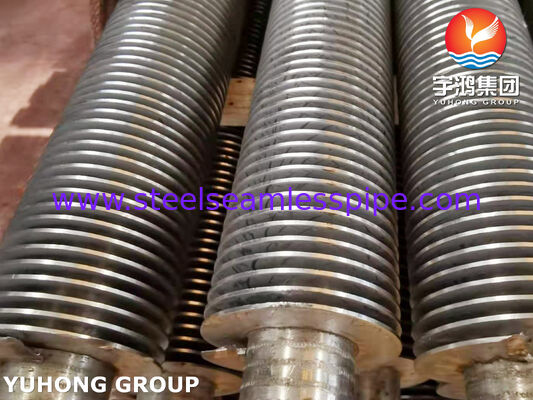

Σπειροειδώς πτερυγωτοί σωλήνες ASTM A213 TP316 για Οικονομητές
Επισκόπηση Προϊόντος
Οι σπειροειδώς πτερυγωτοί σωλήνες ASTM A213 TP316 είναι εξαρτήματα μεταφοράς θερμότητας υψηλής απόδοσης, σχεδιασμένοι για συστήματα οικονομητών, μονάδες ανάκτησης απορριπτόμενης θερμότητας, λέβητες και βιομηχανικούς εναλλάκτες θερμότητας. Κατασκευασμένοι από ανοξείδωτο χάλυβα ωστενιτικού τύπου υψηλής ποιότητας ASTM A213 TP316, αυτοί οι πτερυγωτοί σωλήνες συνδυάζουν εξαιρετική αντοχή στη διάβρωση, ανώτερη θερμική αγωγιμότητα και μακροχρόνια μηχανική σταθερότητα υπό απαιτητικές συνθήκες λειτουργίας.
Ο σπειροειδής σχεδιασμός πτερυγίων αυξάνει σημαντικά την εξωτερική επιφάνεια μεταφοράς θερμότητας σε σύγκριση με τους απλούς σωλήνες, βελτιώνοντας την αποδοτικότητα ανάκτησης θερμότητας, ενώ μειώνει το μέγεθος του εξοπλισμού και το λειτουργικό κόστος. Ο ανοξείδωτος χάλυβας TP316 παρέχει ενισχυμένη αντοχή στη διάβρωση από χλωρίδια, την οξείδωση και σε περιβάλλοντα υψηλής θερμοκρασίας λόγω της περιεκτικότητάς του σε μολυβδένιο (Mo), καθιστώντας αυτούς τους σωλήνες κατάλληλους για εφαρμογές παραγωγής ενέργειας, χημικής επεξεργασίας, ναυτιλίας, πετροχημείας και βιομηχανικής θέρμανσης.
Οι σπειροειδώς πτερυγωτοί σωλήνες ASTM A213 TP316 κατασκευάζονται σύμφωνα με αυστηρά διεθνή πρότυπα, με ακριβή έλεγχο διαστάσεων, αξιόπιστη απόδοση συγκόλλησης και ολοκληρωμένες διαδικασίες επιθεώρησης για να διασφαλιστεί σταθερή ποιότητα και εκτεταμένη διάρκεια ζωής.
Χαρακτηριστικά Προϊόντος
1. Ανώτερη Αντοχή στη Διάβρωση
Ο ανοξείδωτος χάλυβας ASTM A213 TP316 περιέχει μολυβδένιο, το οποίο βελτιώνει την αντοχή στη διάβρωση σε κοιλότητες και σχισμές, ειδικά σε περιβάλλοντα που περιέχουν χλωρίδια, οξέα και βιομηχανικούς ρύπους.
2. Ενισχυμένη Απόδοση Μεταφοράς Θερμότητας
Η σπειροειδής δομή πτερυγίων αυξάνει την ενεργή επιφάνεια ανταλλαγής θερμότητας, βελτιώνοντας την αποδοτικότητα μεταφοράς θερμότητας και επιτρέποντας στους οικονομητές να ανακτήσουν περισσότερη απορριπτόμενη θερμότητα από τα καυσαέρια.
3. Σταθερότητα σε Υψηλές Θερμοκρασίες
Το υλικό TP316 διατηρεί εξαιρετική μηχανική αντοχή και αντοχή στη διάβρωση κατά τη συνεχή λειτουργία σε αυξημένες θερμοκρασίες, διασφαλίζοντας αξιόπιστη απόδοση σε εφαρμογές λεβήτων και ανάκτησης θερμότητας.
4. Μεγάλη Διάρκεια Ζωής
Υψηλής ποιότητας πρώτες ύλες, ελεγχόμενες διαδικασίες κατασκευής και αυστηρές διαδικασίες επιθεώρησης βοηθούν στην ελαχιστοποίηση της παραμόρφωσης των σωλήνων, της ζημιάς από διάβρωση και της πρόωρης αστοχίας.
Τυπικές Εφαρμογές
Οι σπειροειδώς πτερυγωτοί σωλήνες ASTM A213 TP316 χρησιμοποιούνται ευρέως σε:
- Οικονομητές λεβήτων
- Συστήματα ανάκτησης απορριπτόμενης θερμότητας
- Βιομηχανικοί λέβητες
- Εναλλάκτες θερμότητας σταθμών παραγωγής ενέργειας
- Εξοπλισμός χημικής επεξεργασίας
- Πετροχημικά συστήματα θέρμανσης
- Μονάδες ανάκτησης θερμότητας διυλιστηρίων
- Οικονομητές καυσαερίων πλοίων
- Συστήματα εναλλακτών θερμότητας από ανοξείδωτο χάλυβα
Τυπικό Εύρος Μεγεθών
Οι διαστάσεις των σπειροειδώς πτερυγωτών σωλήνων μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη. Τα τυπικά εύρη κατασκευής παρατίθενται παρακάτω:
| Στοιχείο |
Τυπικό Εύρος |
| Υλικό Βασικού Σωλήνα |
Ανοξείδωτος Χάλυβας ASTM A213 TP316 |
| Εξωτερική Διάμετρος Σωλήνα |
15 mm – 76 mm |
| Πάχος Τοιχώματος Σωλήνα |
1.5 mm – 8 mm |
| Μήκος Σωλήνα |
Έως 18.000 mm |
| Ύψος Πτερυγίου |
5 mm – 30 mm |
| Πάχος Πτερυγίου |
0.3 mm – 1.5 mm |
| Βήμα Πτερυγίου |
2.0 mm – 10 mm |
| Τύπος Πτερυγίου |
Σπειροειδώς τυλιγμένο / Ελικοειδώς πτερυγωτό |
| Υλικό Πτερυγίου |
Ανοξείδωτος Χάλυβας TP316 ή καθορισμένο κράμα |
| Πρότυπο Κατασκευής |
ASTM A213 / Προδιαγραφή Πελάτη |
Σημείωση: Ειδικές διαστάσεις, διαμορφώσεις πτερυγίων και επιφανειακές επεξεργασίες είναι διαθέσιμες για διαφορετικούς σχεδιασμούς οικονομητών.
Διαδικασία Κατασκευής
Η διαδικασία παραγωγής των σπειροειδώς πτερυγωτών σωλήνων ASTM A213 TP316 περιλαμβάνει:
- Επιθεώρηση Πρώτων Υλών
Οι σωλήνες από ανοξείδωτο χάλυβα και οι λωρίδες πτερυγίων επιθεωρούνται για χημική σύνθεση, διαστάσεις και ποιότητα επιφάνειας.
- Προετοιμασία Σωλήνα
Οι σωλήνες καθαρίζονται και προετοιμάζονται για να διασφαλιστεί η σωστή συγκόλληση μεταξύ της επιφάνειας του σωλήνα και του υλικού του πτερυγίου.
- Συγκόλληση Σπειροειδών Πτερυγίων
Η λωρίδα πτερυγίου τυλίγεται συνεχώς γύρω από τον σωλήνα χρησιμοποιώντας ελεγχόμενη τεχνολογία συγκόλλησης για να επιτευχθεί ισχυρή μηχανική συγκόλληση και σταθερή απόδοση μεταφοράς θερμότητας.
- Θερμική Επεξεργασία (Όταν Απαιτείται)
Μπορεί να εφαρμοστεί θερμική επεξεργασία σύμφωνα με τις προδιαγραφές του πελάτη για τη βελτιστοποίηση της δομής του υλικού και την ανακούφιση τάσεων.
- Επιφανειακή Επεξεργασία
Οι σωλήνες καθαρίζονται, γυαλίζονται ή επεξεργάζονται σύμφωνα με τις απαιτήσεις της εφαρμογής.
- Τελική Επιθεώρηση
Κάθε σωλήνας υποβάλλεται σε επιθεώρηση διαστάσεων και δοκιμές απόδοσης πριν από την αποστολή.
Χημική Σύνθεση ASTM A213 TP316
Οι απαιτήσεις χημικής σύνθεσης του ανοξείδωτου χάλυβα ASTM A213 TP316 είναι οι εξής:
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
≤ 0.08 |
| Πυρίτιο (Si) |
≤ 0.75 |
| Μαγγάνιο (Mn) |
≤ 2.00 |
| Φώσφορος (P) |
≤ 0.045 |
| Θείο (S) |
≤ 0.030 |
| Χρώμιο (Cr) |
16.0 – 18.0 |
| Νικέλιο (Ni) |
10.0 – 14.0 |
| Μολυβδένιο (Mo) |
2.00 – 3.00 |
| Σίδηρος (Fe) |
Υπόλοιπο |
Μηχανικές Ιδιότητες ASTM A213 TP316
Τυπικές μηχανικές απαιτήσεις για απρόσκοπτους σωλήνες ASTM A213 TP316:
| Ιδιότητα |
Απαίτηση |
| Αντοχή σε εφελκυσμό |
≥ 515 MPa |
| Αντοχή διαρροής (0.2% μετατόπιση) |
≥ 205 MPa |
| Επιμήκυνση |
≥ 35% |
| Σκληρότητα (Τυπική) |
≤ 217 HB |
| Πυκνότητα |
Περίπου 8.0 g/cm³ |
Αυτές οι μηχανικές ιδιότητες παρέχουν εξαιρετική αντοχή, ολκιμότητα και ανθεκτικότητα για εφαρμογές εναλλακτών θερμότητας υψηλής θερμοκρασίας.
Δοκιμές και Ποιοτικός Έλεγχος
Για να διασφαλιστεί η αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα, οι σπειροειδώς πτερυγωτοί σωλήνες ASTM A213 TP316 υποβάλλονται σε ολοκληρωμένες δοκιμές, συμπεριλαμβανομένων:
Ανάλυση Χημικής Σύνθεσης
- Δοκιμές με Φασματομετρητή Οπτικής Εκπομπής (OES)
- Επαλήθευση στοιχείων κράματος, συμπεριλαμβανομένων Cr, Ni και Mo
Μηχανικές Δοκιμές
- Δοκιμή εφελκυσμού
- Δοκιμή αντοχής διαρροής
- Δοκιμή επιμήκυνσης
- Δοκιμή σκληρότητας
Μη Καταστροφικές Δοκιμές (NDT)
- Υδροστατική Δοκιμή: Διασφαλίζει αντοχή στην πίεση και στεγανή λειτουργία
- Δοκιμή Ρεύματος Eddy: Ανιχνεύει επιφανειακές και υποεπιφανειακές ατέλειες
- Υπερηχητική Δοκιμή (UT): Εντοπίζει εσωτερικές ατέλειες
- Δοκιμή Διεισδυτικών Υγρών (PT): Ελέγχει επιφανειακές ρωγμές και ατέλειες συγκόλλησης
Επιθεώρηση Διαστάσεων
- Μέτρηση εξωτερικής διαμέτρου σωλήνα
- Επαλήθευση πάχους τοιχώματος
- Επιθεώρηση ύψους και βήματος πτερυγίου
- Επιθεώρηση μήκους και ευθύτητας
Επιθεώρηση Ποιότητας Επιφάνειας
- Οπτική εξέταση
- Επιθεώρηση ποιότητας συγκόλλησης
- Αξιολόγηση καθαριότητας επιφάνειας
Γιατί να επιλέξετε Σπειροειδώς Πτερυγωτούς Σωλήνες ASTM A213 TP316;
- Κατασκευασμένοι από ανθεκτικό στη διάβρωση ανοξείδωτο χάλυβα TP316
- Αυξημένη αποδοτικότητα μεταφοράς θερμότητας μέσω σπειροειδούς σχεδιασμού πτερυγίων
- Κατάλληλοι για περιβάλλοντα υψηλής θερμοκρασίας και διαβρωτικά περιβάλλοντα
- Προσαρμόσιμες διαστάσεις για διάφορα συστήματα οικονομητών
- Αυστηρή συμμόρφωση με τις απαιτήσεις ASTM A213
- Αξιόπιστη απόδοση με εκτεταμένη λειτουργική διάρκεια ζωής
