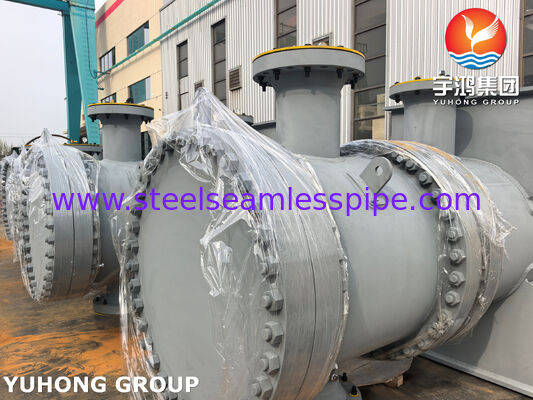

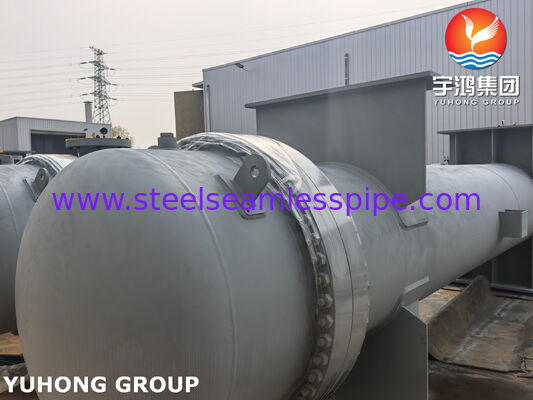

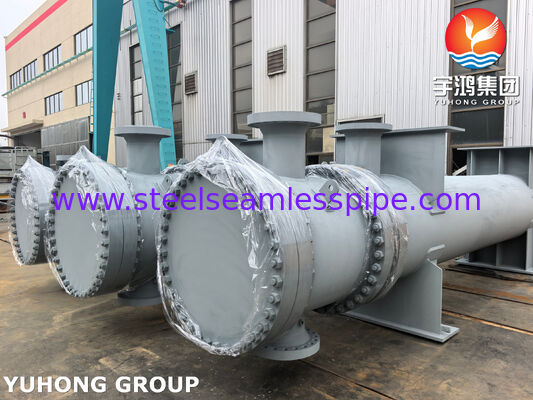

ΤΕΜΑ Κέλυφος και σωλήνας ανταλλακτής θερμότητας ASME, NBR πιστοποιημένο για Inter Cooler

ΤΕΜΑ Κέλυφος και σωλήνας ανταλλακτής θερμότητας ASME, NBR πιστοποιημένο για Inter Cooler

1.Σύνοψη
Ο εξοπλισμός αυτός είναι ένας υψηλής απόδοσης Intercooler Shell and Tube σχεδιασμένος και κατασκευασμένος σύμφωνα με τα πρότυπα TEMA (Tubular Exchanger Manufacturers Association).Χρησιμοποιείται κυρίως σε συστήματα συμπυκνωτών πολλαπλών σταδίων (όπως συμπυκνωτές αέρα ή συμπυκνωτές αερίων διαδικασίας) για την ψύξη αερίων μεταξύ σταδίων συμπίεσης, με αποτέλεσμα τη μεγιστοποίηση της χωρητικής απόδοσης και τη μείωση της κατανάλωσης ενέργειας.

Με διπλή πιστοποίηση για ASME (Αμερικανική Εταιρεία Μηχανολόγων Μηχανικών) και NBR / NR-13 (Βραζιλία Εθνικά Πρότυπα),ο εν λόγω εναλλάκτης θερμότητας πληροί τα υψηλότερα διεθνή κριτήρια ασφάλειας και ποιότητας, καθιστώντας το πλήρως συμβατό για ανάπτυξη τόσο στις παγκόσμιες αγορές όσο και σε αυστηρές βιομηχανικές εγκαταστάσεις της Βραζιλίας.

2.Κώδικες σχεδιασμού & Πιστοποιήσεις
Θερμικός και Μηχανολογικός σχεδιασμός: Τάξη TEMA R, C ή B (βελτιστοποιημένη με βάση το μέσο και τη σοβαρότητα της διαδικασίας).

Κωδικός δοχείου υπό πίεση: ASME τμήμα VIII, τμήμα 1 (με επίσημη πιστοποίηση U Stamp).

Βραζιλιανή συμμόρφωση: πλήρη συμμόρφωση με τα πρότυπα NR-13 και τα σχετικά πρότυπα NBR, συμπεριλαμβανομένων των τοπικών μηχανικών υπολογισμών, της επικύρωσης υδροδοτών και των απαιτήσεων για την πινακίδα ονομασίας.

Πιστοποιητικά συγκόλλησης: ASME τμήμα IX και AWS.

3.Διαρθρωτικά χαρακτηριστικά και βασικά πλεονεκτήματα
Βελτιωμένες ρυθμίσεις TEMA: * Διαθέσιμες σε μοντέλα σταθερών φύλλων σωλήνων (π.χ. AEL, BEM) για συμπαγές αποτύπωμα και οικονομική απόδοση.

Διατίθεται σε σχεδιασμούς αφαιρούμενου δέσμου / πλωτής κεφαλής (π.χ. AES, AET) για να διευκολύνει τον εύκολο μηχανικό καθαρισμό και έλεγχο κατά την αντιμετώπιση υγρών που προκαλούν μόλυνση.

Συμπλέγματα σωλήνων υψηλών επιδόσεων: Εξοπλισμένα με αδιάβροχους σωλήνες υψηλής θερμικής αγωγιμότητας.Προαιρετικά σωλήνες χαμηλών πτερυγίων ή κυματοειδείς σωλήνες μπορούν να ενσωματωθούν για να βελτιωθεί σημαντικά ο συντελεστής μεταφοράς θερμότητας από την πλευρά του αερίου.

Αξιόπιστη σφράγιση και αντοχή στη διάβρωση: Οι σωλήνες συνδέονται με τα φύλλα των σωλήνων μέσω συγκόλλησης αντοχής και επέκτασης,εξάλειψη εντελώς του κινδύνου διασταυρούμενης μόλυνσης μεταξύ του αερίου και του νερού ψύξης.

Ενσωματωμένος διαχωρισμός υγρασίας:το δοχείο διαθέτει στρατηγικά τοποθετημένους φέφλους και ειδικές αποχέσεις συμπύκνωσης για την αποτελεσματική συλλογή και απομάκρυνση υγρασίας που καταλήγει κατά τη διάρκεια της διαδικασίας ψύξης του αερίου.

4.Ασφάλιση ποιότητας και τεκμηρίωση (βιβλίο δεδομένων)
Μετά την παράδοση, θα παρέχεται ένα ολοκληρωμένο βιβλίο δεδομένων διασφάλισης της ποιότητας, το οποίο περιλαμβάνει:

Το έντυπο ASME U-1 (Έκθεση δεδομένων του κατασκευαστή για δοχεία υπό πίεση).

Πιστοποιητικό συμμόρφωσης NR-13 / NBR υπογεγραμμένο από εγγεγραμμένο Βραζιλιάνο νομικό επαγγελματία (PH - Profissional Habilitado).

Έκθεση δοκιμής υλικών (MTR) για όλα τα μέρη που διατηρούν την πίεση.

Προδιαγραφές διαδικασίας συγκόλλησης (WPS), αρχεία εξειδίκευσης διαδικασίας (PQR) και προδιαγραφές επιδόσεων συγκόλλησης (WPQ).

Έκθέσεις NDT (ακτινογραφία, υπερηχογράφηση, διεισδυτικό χρώμα) και πιστοποιητικά υδροστατικής δοκιμής.
