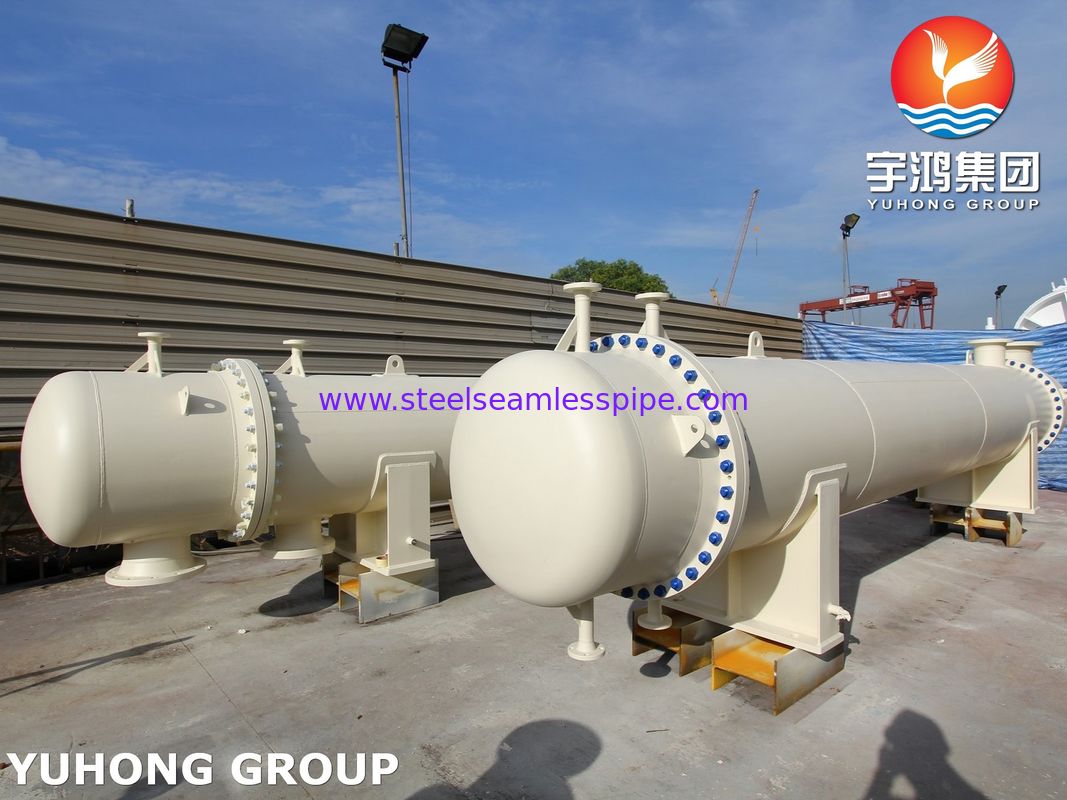

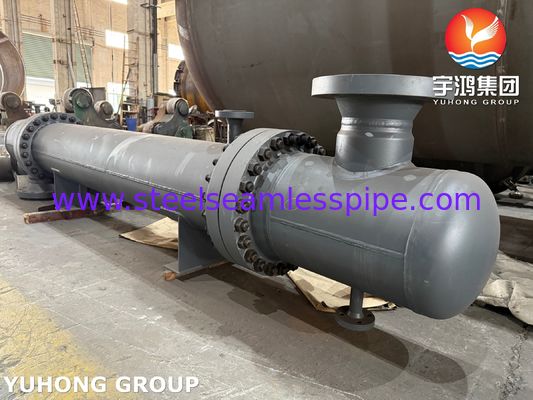

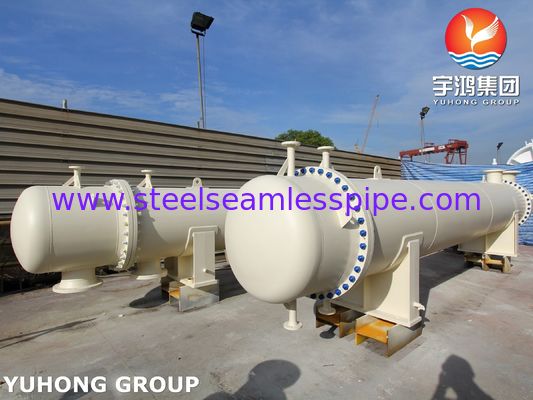

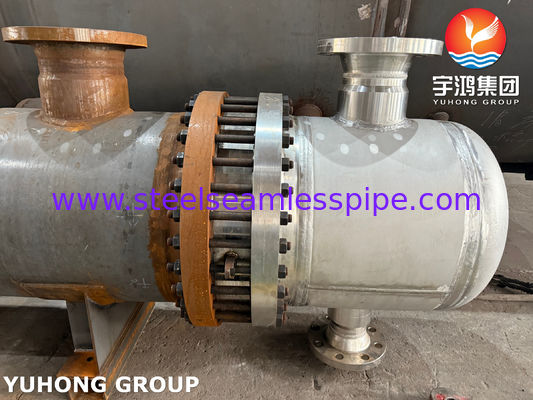

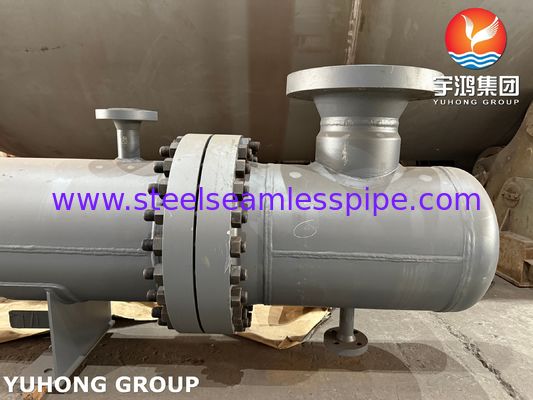

316L Αλλαγματοποιέας θερμότητας με πλωτή κεφαλή τύπου AES ASME τμήμα VIII Div. 1

Λεπτομέρειες:

Τόπος καταγωγής:	Χημική επεξεργασία, διύλιση πετρελαίου, παραγωγή ενέργειας, φαρμακευτικά προϊόντα, επεξεργασία τροφί
Μάρκα:	Floating Head Heat Exchanger
Πιστοποίηση:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Αριθμό μοντέλου:	Τύπος AES

Πληρωμής & Αποστολής Όροι:

Συσκευασία λεπτομέρειες:	Τυπικά ξύλινα κιβώτια ή προσαρμοσμένη συσκευασία με βάση τις απαιτήσεις του πελάτη.
Χρόνος παράδοσης:	60-90 ημέρες
Δυνατότητα προσφοράς:	10 σετ/μήνα

Επικοινωνία

Υλικό:

Ατσάλι από ανοξείδωτο χάλυβα

Πρότυπο σχεδιασμού:

Το τμήμα VIII της ASME, TEMA (Ένωση κατασκευαστών σωληνοειδών ανταλλακτικών)

Εφαρμογές:

Εφαρμογές

Πρότυπα συμμόρφωσης:

Το όργανο αυτό πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια και να είναι εξοπλισμένο με ηλεκτρι

Επισημαίνω:

316L Αλλαγματοποιέας θερμότητας με πλωτή κεφαλή

Κύκλωμα θερμομετάλλευσης με πλωτή κεφαλή

Συστατικό

Υλικό

Σημειώσεις

Κέλυφος

316L από ανοξείδωτο χάλυβα

Ανθεκτικό στη διάβρωση, κατάλληλο για υψηλές θερμοκρασίες και χημικά περιβάλλοντα.

Συσκευή σωλήνων

316L από ανοξείδωτο χάλυβα

Υψηλή θερμική αγωγιμότητα και εξαιρετική αντοχή στην διάτρηση και τη διάτρηση.

Κεφαλάκι που επιπλέει

316L από ανοξείδωτο χάλυβα

Επιτρέπει εύκολο καθαρισμό του δέσμου σωλήνων, ανθεκτικό στη διάβρωση.

Τύπου φύλλα

316L από ανοξείδωτο χάλυβα

Αποτρέπει διαρροές μεταξύ των πλευρών του κελύφους και του σωλήνα, παρέχει δομική σταθερότητα.

Πλακέτες προβολέων/επιθέσεων

316L από ανοξείδωτο χάλυβα

Διασφαλίζει την ορθή κατανομή της ροής και υποστηρίζει τους σωλήνες.

Πυροσβεστικά

ΠΤΦΕ (πολυτετραφθοροαιθυλένιο) / γραφίτη

Υψηλή χημική αντοχή και επιφάνεια σφράγισης υπό υψηλές θερμοκρασίες και πιέσεις.

Σιδεράκια και νάτσες

Ατσάλι από ανοξείδωτο χάλυβα 316L ή ASTM A193, κλάση Β8

Υψηλή μηχανική αντοχή και αντοχή στη διάβρωση.

Άλλες συσκευές

Ατσάλι από ανοξείδωτο χάλυβα

Παρέχει ισχυρές και αξιόπιστες συνδέσεις μεταξύ των εξαρτημάτων.

Σφουγγαρίσματα (ενδο/εξοδο)

Ατσάλι από ανοξείδωτο χάλυβα

Εξασφαλίζει ομαλή ροή υγρών μέσα και έξω από τον εναλλάκτη θερμότητας.

Συστατικό

Πεδίο διαστάσεων

Σημειώσεις

Διάμετρος κελύφους

200 χιλιοστόμετρα

Προσαρμόσιμη με βάση τις ειδικές απαιτήσεις μεταφοράς θερμότητας.

Εξωτερική διάμετρος σωλήνα (OD)

10 χιλιοστών 50 χιλιοστών

Τα τυποποιημένα μεγέθη είναι 19,05 mm, 25,4 mm και 38,1 mm.

Δάχος τοιχώματος σωλήνα

0.5 mm ️ 3 mm

Το πάχος εξαρτάται από τις απαιτήσεις πίεσης και θερμοκρασίας.

Διάστημα σωλήνα

1 m ∙ 12 m

Τα τυποποιημένα μήκη είναι 6 και 12 μέτρα, αλλά διαθέσιμα είναι και προσαρμοσμένα μήκη.

Ανοικτή θέση πλωτού κεφαλιού

50 χιλιοστών 300 χιλιοστών

Επιτρέπει την εύκολη αφαίρεση και καθαρισμό του δέματος του σωλήνα.

Διαχωρισμός προβολέα

100 χιλιοστόμετρα 400 χιλιοστά

Βελτιστοποιημένο για την κατανομή της ροής και την αποτελεσματικότητα της μεταφοράς θερμότητας.

Διάμετρος ακροβωτίου

50 χιλιοστών 600 χιλιοστών

Μεγέθους ανάλογα με τις απαιτήσεις ροής και πίεσης του υγρού.

Διάμετροι φλάντζας

Πρότυπα ASME B16.5

Διαθέσιμη προσαρμογή για συγκεκριμένες ονομαστικές πιέσεις (κλάση 150, 300, 600 κλπ.).

Ονομασία δοκιμής

Περιγραφή

Σκοπός

Υδροστατική δοκιμή

Υπεπι πίεση στο κέλυφος και τις πλευρές του σωλήνα με νερό για να δοκιμαστεί αν υπάρχουν διαρροές ή διαρθρωτικές βλάβες.

Διασφαλίζει ότι ο εναλλάκτης θερμότητας μπορεί να αντέξει τις πιέσεις λειτουργίας.

Πνευματική δοκιμή

Υπεπι πίεση με αέρα ή αδρανές αέριο για τον έλεγχο διαρροών σε ξηρό περιβάλλον.

Εξασφαλίζει την ασφάλεια σε συστήματα όπου δεν είναι κατάλληλη η δοκιμή σε νερό.

Ραδιογραφική εξέταση (RT)

Έλεγχος με ακτίνες Χ των συγκόλλησεων για την ανίχνευση εσωτερικών ελαττωμάτων.

Διασφαλίζει την ποιότητα συγκόλλησης και τη δομική ακεραιότητα.

Υπερήχθης δοκιμή (UT)

Χρησιμοποιεί ηχητικά κύματα υψηλής συχνότητας για την ανίχνευση ελαττωμάτων υλικού ή διακυμάνσεων πάχους.

Διασφαλίζει ότι το υλικό σωλήνα και κελύφους πληροί τα πρότυπα πάχους και ποιότητας.

Δοκιμή διεισδυτικού χρωστικού (PT)

Εφαρμόζει βαφή για την ανίχνευση ρωγμών επιφάνειας ή ελαττωμάτων στις συγκόλλησεις και άλλα εξαρτήματα.

Επιβεβαιώνει την ακεραιότητα της επιφάνειας των κρίσιμων εξαρτημάτων.

Δοκιμή σύνθεσης υλικού

Φασματομετρική ανάλυση για την επαλήθευση της χημικής σύνθεσης των κατασκευαστικών στοιχείων από ανοξείδωτο χάλυβα 316L.

Διασφαλίζει τη συμμόρφωση με τα πρότυπα υλικών και τις απαιτήσεις αντοχής στη διάβρωση.

Δοκιμασία σκληρότητας

Μετρά την σκληρότητα του υλικού 316L για να επιβεβαιώσει τις μηχανικές ιδιότητες.

Διασφαλίζει ότι το υλικό είναι κατάλληλο για συνθήκες πίεσης και θερμοκρασίας.

Δοκιμή διαρροής

Δοκιμές με ήλιο ή άζωτο για την ανίχνευση μικροδιαρροών στο σύστημα.

Εξασφαλίζει πλήρη σφράγιση για εφαρμογές υψηλών επιδόσεων.

Βιομηχανία

Εφαρμογή

Χημική επεξεργασία

Ανταλλάκτες θερμότητας για ψύξη, θέρμανση ή συμπύκνωση χημικών υγρών.

Πετρέλαιο και φυσικό αέριο

Ανταλλάκτες θερμότητας διυλιστηρίων για ψύξη αργού πετρελαίου, διαχωρισμό αερίων και διεργασίες απόσταξης.

Παραγωγή ηλεκτρικής ενέργειας

Συσσωρευτές ατμού και θερμαντήρες νερού τροφοδοσίας σε θερμικά και πυρηνικά εργοστάσια.

Φαρμακευτικά

Έλεγχος θερμοκρασίας για την παρασκευή φαρμάκων, τη ζύμωση και την αποστειρωμένη επεξεργασία.

Τρόφιμα και Ποτά

Συστήματα παστερίωσης, ψύξης και θέρμανσης για την παραγωγή τροφίμων και ποτών.

Θαλάσσια και ανοικτή θάλασσα

Συστήματα ψύξης κινητήρων πλοίων, καυσίμων και λιπαντικών.

Ονομασία εξοπλισμού

Λειτουργία του εναλλάκτη θερμότητας

Χημικός αντιδραστήρας

Ελέγχει τη θερμοκρασία των χημικών αντιδράσεων με τη μεταφορά θερμότητας μέσα ή έξω από τον αντιδραστήρα.

Μονάδα απόσταξης αργού πετρελαίου

Προθερμάνει το αργό πετρέλαιο και ψύχεται τα διαχωρισμένα απόσταγματα.

Κοντενσέρ ατμού

Μετατρέπει τον ατμό καυσαερίων από τις τουρμπίνες σε νερό για επαναχρησιμοποίηση.

Εξάτμισμα

Διευκολύνει την εξάτμιση υγρών στις βιομηχανίες τροφίμων και χημικών προϊόντων.

Ψύκτης συμπίεσης αέρα

Ψυχρώνει τον συμπιεσμένο αέρα για να μειώνει τη θερμοκρασία και την υγρασία.

Ψυκτικό λάδι λιπαντικού

Διατηρεί τη θερμοκρασία του λιπαντικού λαδιού στους κινητήρες και στα κιβώτια ταχυτήτων.
