ASTM SA213 T22 Σωλήνες με τρυφερό πτερύγιο για ανταλλακτές θερμότητας υψηλής θερμοκρασίας και λέβητες

Οι οδοντωτοί σωλήνες ASTM SA213 T22 είναι εξαρτήματα μεταφοράς θερμότητας υψηλής ποιότητας που έχουν σχεδιαστεί για περιβάλλοντα εξυπηρέτησης υψηλής θερμοκρασίας και υψηλής πίεσης. Κατασκευασμένοι από σωλήνες από φερριτικό κράμα χάλυβα χωρίς ραφή ASTM SA213 Grade T22 και εξοπλισμένοι με οδοντωτά πτερύγια συνεχώς συγκολλημένα, αυτοί οι σωλήνες χρησιμοποιούνται ευρέως σε λέβητες, εξοικονομητές, θερμάστρες αέρα, μονάδες ανάκτησης απορριμμάτων θερμότητας, πετροχημικές μονάδες και εγκαταστάσεις παραγωγής ενέργειας.

Ο σχεδιασμός με οδοντωτό πτερύγιο ενισχύει τη θερμική απόδοση διαταράσσοντας το οριακό στρώμα των αερίων που ρέουν, δημιουργώντας αυξημένο στροβιλισμό και βελτιώνοντας την απόδοση μεταφοράς θερμότητας με συναγωγή. Σε συνδυασμό με την εξαιρετική αντοχή σε ερπυσμό και αντοχή στην οξείδωση του κραματοποιημένου χάλυβα ASTM SA213 T22, αυτοί οι σωλήνες με πτερύγια παρέχουν αξιόπιστη μακροχρόνια λειτουργία σε απαιτητικές βιομηχανικές εφαρμογές.

Οι οδοντωτοί σωλήνες με πτερύγια κατασκευάζονται με συγκόλληση πτερυγίων με ειδική εγκοπή (οδοντωτές) στην εξωτερική επιφάνεια ενός σωλήνα σε συνεχή ελικοειδή σχεδίαση. Το τμηματοποιημένο προφίλ πτερυγίων αυξάνει τον στροβιλισμό της ροής αέρα ενώ μειώνει τη θερμική αντίσταση σε όλη την επιφάνεια του πτερυγίου.

Σε σύγκριση με τους απλούς σωλήνες συμπαγούς πτερυγίου, οι οδοντωτοί σωλήνες με πτερύγια προσφέρουν:

• Υψηλότεροι συντελεστές μεταφοράς θερμότητας
• Βελτιωμένη θερμική απόδοση από την πλευρά του αερίου
• Καλύτερη απόδοση σε συνθήκες ρύπανσης
• Μειωμένες απαιτήσεις μεγέθους εξοπλισμού
• Χαμηλότερο συνολικό κόστος λειτουργίας
• Βελτιωμένη απόδοση ανάκτησης θερμότητας

Για συστήματα ανάκτησης θερμότητας υψηλής θερμοκρασίας, το ASTM SA213 T22 είναι ένα από τα πιο ευρέως καθορισμένα υλικά λόγω της εξαιρετικής συγκράτησης της αντοχής και της αντοχής στη διάβρωση.

Η σύνθεση κράματος χρωμίου-μολυβδαινίου παρέχει εξαιρετική αντίσταση ερπυσμού και μηχανική σταθερότητα σε υψηλές θερμοκρασίες λειτουργίας.

Τα οδοντωτά πτερύγια δημιουργούν ελεγχόμενους στροβιλισμούς, αυξάνοντας τους ρυθμούς μεταφοράς θερμότητας σε σύγκριση με τα συμβατικά σχέδια συμπαγών πτερυγίων.

Η συγκόλληση με αντίσταση υψηλής συχνότητας εξασφαλίζει μια συνεχή μεταλλουργική σύνδεση μεταξύ πτερυγίου και σωλήνα, ελαχιστοποιώντας την αντίσταση θερμικής επαφής.

Η περιεκτικότητα σε χρώμιο βελτιώνει την αντίσταση στην οξείδωση και την απολέπιση σε περιβάλλοντα καυσαερίων υψηλής θερμοκρασίας.

Σχεδιασμένο για συνεχή λειτουργία σε σοβαρές βιομηχανικές διεργασίες όπου η αξιοπιστία και η θερμική απόδοση είναι ζωτικής σημασίας.

Διατίθεται σε προσαρμοσμένες διαστάσεις, διαμορφώσεις πτερυγίων και συνδυασμούς υλικών που ταιριάζουν σε συγκεκριμένες απαιτήσεις διαδικασίας.

Οι οδοντωτοί σωλήνες με πτερύγια ASTM SA213 T22 χρησιμοποιούνται συνήθως σε:

• Εξοικονομητές λεβήτων
• Προθερμαντήρες αέρα
• Γεννήτριες ατμού ανάκτησης θερμότητας (HRSG)
• Συστήματα ανάκτησης απόβλητης θερμότητας
• Θερμοσίφωνες Διεργασίας Διυλιστηρίου
• Πετροχημικοί Φούρνοι
• Εναλλάκτες θερμότητας σταθμών ηλεκτροπαραγωγής
• Θερμοσίφωνες λαδιού
• Μονάδες Ανάκτησης Βιομηχανικών Καυσαερίων
• Εξοπλισμός ψύξης αερίου διεργασίας

Οι προσαρμοσμένες διαστάσεις μπορούν να κατασκευαστούν σύμφωνα με τις προδιαγραφές του έργου και τα διεθνή πρότυπα.

Τα στοιχεία κράματος χρωμίου και μολυβδαινίου συμβάλλουν σημαντικά στην αντοχή σε υψηλές θερμοκρασίες, στην αντοχή στην οξείδωση και στη μακροπρόθεσμη απόδοση ερπυσμού.

Οι μηχανικές ιδιότητες μπορεί να διαφέρουν ανάλογα με τις συνθήκες θερμικής επεξεργασίας και τις απαιτήσεις παραγωγής.

Οι οδοντωτοί σωλήνες με πτερύγια ASTM SA213 T22 παράγονται χρησιμοποιώντας μια ελεγχόμενη διαδικασία κατασκευής:

1. Επιθεώρηση εισερχόμενης πρώτης ύλης και επαλήθευση πιστοποίησης.
2. Προετοιμασία ακριβείας των σωλήνων χωρίς ραφή ASTM SA213 T22.
3. Παραγωγή λωρίδων οδοντωτών πτερυγίων σύμφωνα με σχεδιαστικές προδιαγραφές.
4. Συνεχής ελικοειδής περιέλιξη πτερυγίων.
5. Συγκόλληση με αντίσταση υψηλής συχνότητας πτερυγίων στην επιφάνεια του σωλήνα.
6. Παρακολούθηση ραφής συγκόλλησης και επαλήθευση ποιότητας.
7. Επιθεώρηση διαστάσεων και δοκιμή απόδοσης.
8. Καθαρισμός επιφανειών, συντήρηση, σήμανση και συσκευασία.

Αυτή η διαδικασία εξασφαλίζει ισχυρή σύνδεση πτερυγίου με σωλήνα και βέλτιστη θερμική αγωγιμότητα.

Κάθε παρτίδα υποβάλλεται σε ολοκληρωμένες διαδικασίες δοκιμών και επιθεώρησης για να διασφαλιστεί η συμμόρφωση με τις προδιαγραφές των πελατών και τα διεθνή πρότυπα.

• Αναθεώρηση πιστοποιητικού πρώτων υλών
• Ιχνηλασιμότητα αριθμού θερμότητας
• Θετική Αναγνώριση Υλικού (PMI) κατόπιν αιτήματος

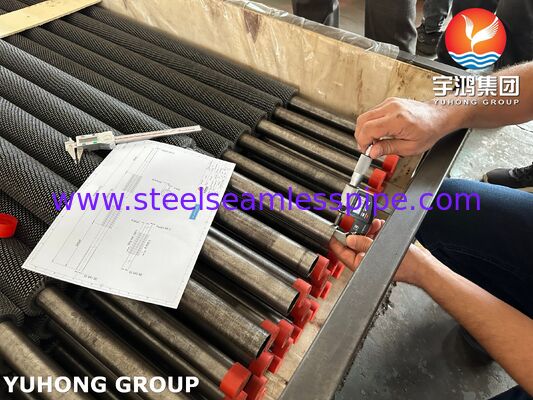

• Μέτρηση εξωτερικής διαμέτρου
• Επαλήθευση πάχους τοίχου
• Μέτρηση ύψους πτερυγίου
• Επιθεώρηση βήματος πτερυγίων
• Επαλήθευση ευθύτητας σωλήνα
• Επιθεώρηση ανοχής μήκους

• Δοκιμή εφελκυσμού
• Δοκιμή Σκληρότητας
• Τεστ ισοπέδωσης
• Δοκιμή επέκτασης (όπου ισχύει)

• Δοκιμή δινορρευμάτων (ECT)
• Δοκιμή υπερήχων (UT)
• Δοκιμή διεισδυτικού χρώματος (PT)
• Δοκιμή Μαγνητικών Σωματιδίων (MT) κατόπιν αιτήματος

• Εξέταση δεσμού πτερυγίου σε σωλήνα
• Συνεχής παρακολούθηση συγκόλλησης
• Δοκιμή ακεραιότητας προσάρτησης πτερυγίων

• Υδροστατικός έλεγχος σύμφωνα με τις απαιτήσεις ASTM όταν καθορίζεται.

• Αυξημένη εξωτερική επιφάνεια μεταφοράς θερμότητας
• Βελτιωμένη θερμική απόδοση σε εφαρμογές στην πλευρά του αερίου
• Εξαιρετική αντοχή στην παραμόρφωση ερπυσμού
• Μειωμένη πρόσκρουση ρύπανσης σε σύγκριση με τους σωλήνες συμπαγούς πτερυγίου
• Ανώτερη απόδοση σε περιβάλλοντα υψηλής θερμοκρασίας
• Χαμηλότερη κατανάλωση καυσίμου μέσω ενισχυμένης ανάκτησης θερμότητας
• Μειωμένο αποτύπωμα εξοπλισμού
• Εκτεταμένη διάρκεια ζωής λειτουργίας

Κατά την αποστολή, μπορούν να παρασχεθούν τα ακόλουθα έγγραφα:

• EN 10204 3.1 Πιστοποιητικό δοκιμής υλικού
• Έκθεση Χημικής Ανάλυσης
• Έκθεση μηχανικής δοκιμής
• Έκθεση επιθεώρησης διαστάσεων
• Έκθεση Υδροστατικής Δοκιμής
• Αναφορά PMI (Προαιρετικό)
• Αναφορές NDT
• Λίστα συσκευασίας
• Πιστοποιητικό Συμμόρφωσης

Οι οδοντωτοί σωλήνες μας με πτερύγια έχουν σχεδιαστεί για να μεγιστοποιούν τη θερμική απόδοση διατηρώντας παράλληλα εξαιρετική ανθεκτικότητα κάτω από δύσκολες συνθήκες λειτουργίας. Μέσω της προηγμένης τεχνολογίας συγκόλλησης, του αυστηρού ποιοτικού ελέγχου και της πλήρους ιχνηλασιμότητας των υλικών, παρέχουμε λύσεις σωλήνων με πτερύγια που ικανοποιούν τις απαιτητικές απαιτήσεις παραγωγής ηλεκτρικής ενέργειας, πετροχημικής επεξεργασίας, διυλιστηρίων και βιομηχανικών συστημάτων ανάκτησης θερμότητας παγκοσμίως.

Είτε το έργο σας απαιτεί τυπικές διαστάσεις είτε πλήρως προσαρμοσμένα σχέδια σωλήνων με πτερύγια, οι οδοντωτοί σωλήνες μας ASTM SA213 T22 παρέχουν αξιόπιστη απόδοση μεταφοράς θερμότητας, μειωμένο κόστος συντήρησης και μακροπρόθεσμη λειτουργική αξία.
