Τύπος τύπου L στρογγυλοειδούς σωλήνα (ASME SA179 χάλυβα σωλήνα με αλουμινένιο πτερύγιο AL1060)
Επισκόπηση του προϊόντος
Ο τύπος L-Wound Fined Tube είναι μια οικονομικά αποδοτική και θερμικά αποδοτική λύση μεταφοράς θερμότητας που αναπτύχθηκε για εναλλάκτες θερμότητας χαμηλής έως μεσαίας θερμοκρασίας με ψύξη αέρα, συμπυκνωτές, ψύκτες πετρελαίου,και βιομηχανικά συστήματα ψύξηςΚατασκευάζεται με αδιάβροχο σωλήνα από χάλυβα άνθρακα ASME SA179 και λωρίδα αλουμινίου υψηλής καθαρότητας AL1060,Αυτό το φτερωτό σωλήνα παρέχει σημαντική αύξηση της εξωτερικής περιοχής μεταφοράς θερμότητας, διατηρώντας παράλληλα εξαιρετική μηχανική αξιοπιστία.
Το πτερύγιο σχηματίζεται μηχανικά σε προφίλ "L" και περιστρέφεται ελικοειδώς γύρω από την επιφάνεια του σωλήνα υπό ελεγχόμενη ένταση.δημιουργία συνεχούς επαφής μετάλλου με μέταλλο που προωθεί την αποτελεσματική μεταφορά θερμότηταςΕπιπλέον, το επικαλυπτόμενο πόδι πτερυγίου προστατεύει εν μέρει την επιφάνεια του σωλήνα από την ατμοσφαιρική έκθεση, συμβάλλοντας στη μείωση της εξωτερικής διάβρωσης υπό κατάλληλες συνθήκες λειτουργίας.
Λόγω της οικονομικής κατασκευής του και των αποδεδειγμένων επιδόσεων του, ο τύπος-L σχηματισμός σωλήνα με πτερύγια παραμένει μία από τις πιο ευρέως χρησιμοποιούμενες διαμορφώσεις σωλήνων με πτερύγια σε εξοπλισμό μεταφοράς θερμότητας με ψύξη αέρα.
Βασικά χαρακτηριστικά
- Υψηλή θερμική απόδοση μέσω της διευρυμένης εξωτερικής επιφάνειας.
- Εξαιρετική θερμική αγωγιμότητα από υλικό αλουμινίου 1060 πτερυγίων.
- Οικονομικός σχεδιασμός για μεγάλα έργα ανταλλακτών θερμότητας.
- Η ελαφριά κατασκευή μειώνει το συνολικό βάρος του εξοπλισμού.
- Η συνεχής επαφή πτερύγας-σωλήνα βελτιώνει την απόδοση μεταφοράς θερμότητας.
- Τμήμα προστασίας της επιφάνειας του σωλήνα από την έκθεση στο περιβάλλον.
- Κατάλληλο για χαμηλές και μέτριες θερμοκρασίες λειτουργίας.
- Η ομοιόμορφη γεωμετρία πτερύγων εξασφαλίζει σταθερή απόδοση.
- Εύκολη ενσωμάτωση σε διάφορα σχέδια ανταλλακτών θερμότητας.
- Διατίθεται σε εξατομικευμένες διαστάσεις και διαμορφώσεις πτερυγίων.
Μέθοδος κατασκευής
Οι σωλήνες με πτερύγια τύπου L κατασκευάζονται με μηχανική τυλίξη μιας προκαθορισμένης λωρίδας αλουμινίου γύρω από την εξωτερική επιφάνεια του σωλήνα βάσης.η ταινία αλουμινίου έχει σχήμα L-προφίλ, και το πόδι του πτερύχου τυλίγεται σφιχτά υπό ένταση για να επιτευχθεί στενή επαφή με το τοίχωμα του σωλήνα.
Σε αντίθεση με τους συγκολλημένους σωλήνες με πτερύγια, δεν υπάρχει διαδικασία σύνδεσης υψηλής θερμοκρασίας, διατηρώντας τις αρχικές μεταλλουργικές ιδιότητες τόσο του χάλυβα όσο και του αλουμινίου.
Η διαδικασία παραγωγής παρέχει:
- Συνεπής κλίση πτερυγίων
- Ομοιόμορφο ύψος πτερυγίου
- Σταθερή προσκόλληση πτερυγίων
- Εξαιρετική ακρίβεια διαστάσεων
- Αξιόπιστη θερμική απόδοση
- Ομαλή εξωτερική επιφάνεια πτερυγίων
Τυπικές εφαρμογές
Εναλλακτές θερμότητας με ψύξη αέρα (ACHE)
Ιδανικό για εργασίες ψύξης χαμηλής και μεσαίας θερμοκρασίας σε βιομηχανίες διεργασιών όπου απαιτείται ενισχυμένη μεταφορά θερμότητας από την πλευρά του αέρα.
Συσσωρευτές ατμού
Παρέχει αυξημένη επιφάνεια για αποτελεσματική συμπύκνωση και απόρριψη θερμότητας.
Συστήματα ψύξης με λάδι
Δυνατότητα ψύξης:
- Λιπαντικά έλαια
- Υδραυλικά έλαια
- Λάδια συμπιεστή
- Υγρά βιομηχανικών διεργασιών
Εξοπλισμός κλιματισμού και ψύξης
Χρησιμοποιείται ευρέως σε εμπορικά και βιομηχανικά συστήματα ψύξης που απαιτούν αποτελεσματική διάχυση θερμότητας.
Ψύξη βιομηχανικών διαδικασιών
Εφαρμόζεται σε:
- Πετροχημικές εγκαταστάσεις
- Εγκαταστάσεις χημικής επεξεργασίας
- Σταθμοί παραγωγής ηλεκτρικής ενέργειας
- Βιομηχανίες μεταποίησης τροφίμων
- Κατασκευαστικές εργασίες
Τυπικές τεχνικές προδιαγραφές
| Παράμετρος |
Τυπικό εύρος |
| Υλικό σωλήνα βάσης |
ASME SA179 Χάλυβας άνθρακα χωρίς συγκόλληση |
| Υλικό πτερυγίων |
AL1060 Αλουμίνιο |
| Εξωτερική διάμετρος σωλήνα |
15.88 mm 50,8 mm (5/8" 2") |
| Δάχος τοιχώματος σωλήνα |
10,24 mm |
| Διάστημα σωλήνα |
Μέχρι 18.000 mm |
| Υψόμετρο πτερυγίου |
7 χιλιοστών |
| Δάχος πτερυγίου |
00,25 mm 0,40 mm |
| Σφαιρίδιο πτερύγας |
20,0 mm 5,0 mm |
| Σφιχτότητα πτερύγων |
5 13 Φτερούγες ανά ίντσα (FPI) |
| Περιοχή θερμοκρασίας λειτουργίας |
Μέχρι 150°C ∼ 180°C |
| Τύπος πτερυγίου |
Τύπος L Πτερυγός Τραύματος |
| Πρότυπο κατασκευής |
Προδιαγραφή πελάτη / Βιομηχανικό πρότυπο |
Προσαρμοσμένη γεωμετρία πτερύγων και διαστάσεις σωλήνων μπορούν να προμηθευτούνται σύμφωνα με τις απαιτήσεις του έργου.
ASME SA179 Χημική σύνθεση σωλήνων
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
≤ 0.18 |
| Μαγγάνιο (Mn) |
0.27 ¢ 0.63 |
| Φωσφόρος (P) |
≤ 0.035 |
| Θείο (S) |
≤ 0.035 |
Η σύνθεση του χάλυβα χαμηλού άνθρακα παρέχει εξαιρετική θερμική αγωγιμότητα, διαμόρφωση και συγκολλητικότητα, καθιστώντας το κατάλληλο για υπηρεσία ανταλλακτικού θερμότητας.
ASME SA179 Μηχανικές ιδιότητες
| Ιδιοκτησία |
Ελάχιστη αξία |
| Δυνατότητα τράβηξης |
325 MPa |
| Δύναμη απόδοσης |
180 MPa |
| Επέκταση |
35% |
| Σκληρότητα |
Σύμφωνα με τις απαιτήσεις της ASME |
Οι ιδιότητες αυτές εξασφαλίζουν αξιόπιστες δομικές επιδόσεις υπό κανονικές συνθήκες λειτουργίας.
AL1060 Χημική σύνθεση
| Στοιχείο |
Σύνθεση (%) |
| Αλουμίνιο (Al) |
≥ 99.60 |
| Σιλικόνη (Si) |
≤ 0.25 |
| Σίδηρος (Fe) |
≤ 0.35 |
| Χάλυβας (Cu) |
≤ 0.05 |
| Μαγγάνιο (Mn) |
≤ 0.03 |
| Μαγνήσιο (Mg) |
≤ 0.03 |
| Ζήνθος (Zn) |
≤ 0.05 |
| Τιτάνιο (Ti) |
≤ 0.03 |
Η υψηλή καθαρότητα του αλουμινίου συμβάλλει στην εξαιρετική θερμική αγωγιμότητα και τα εξαιρετικά χαρακτηριστικά σχηματισμού πτερυγίων.
AL1060 Μηχανικές ιδιότητες
| Ιδιοκτησία |
Τυπική αξία |
| Δυνατότητα τράβηξης |
60 110 MPa |
| Δύναμη απόδοσης |
≥ 20 MPa |
| Επέκταση |
≥ 20% |
| Θερμική αγωγιμότητα |
Περίπου 230 W/m·K |
Αυτές οι ιδιότητες επιτρέπουν την αποτελεσματική μεταφορά θερμότητας, διατηρώντας παράλληλα την ευελιξία κατά τη διάρκεια της διαδικασίας τυλίγματος.
Επιθεώρηση και διασφάλιση ποιότητας
Κάθε σωλήνας με πτερύγια τύπου L υποβάλλεται σε αυστηρές διαδικασίες επιθεώρησης καθ' όλη τη διάρκεια της κατασκευής για να εξασφαλίζεται η συνέπεια και η αξιοπιστία του προϊόντος.
Επιθεώρηση πρώτων υλών
- Πιστοποίηση πιστοποιητικού δοκιμής εργοστασίου
- Επανεξέταση της ιχνηλασιμότητας υλικών
- Η επικύρωση της χημικής σύνθεσης
- Δοκιμές PMI διαθέσιμες κατόπιν αιτήματος

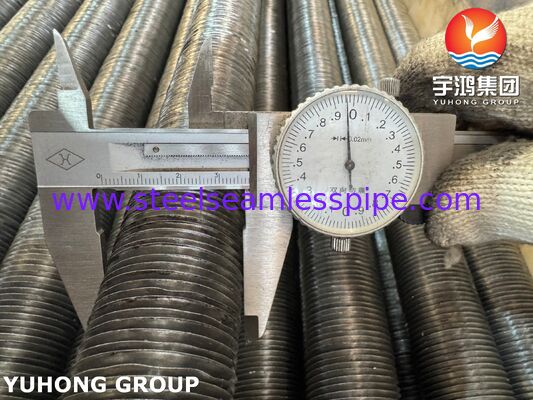

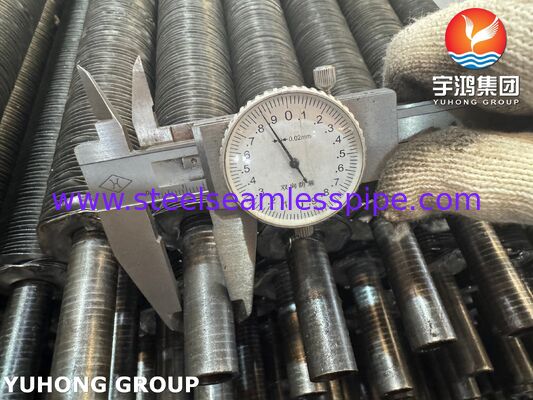

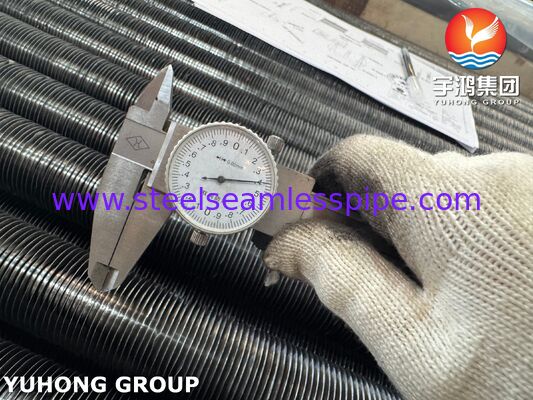

Επιθεώρηση διαστάσεων
- Μέτρηση της εξωτερικής διάμετρου του σωλήνα
- Επιβεβαίωση πάχους τοίχου
- Επιθεώρηση ύψους πτερυγίου
- Επιβεβαίωση της στάθμης των πτερύγων

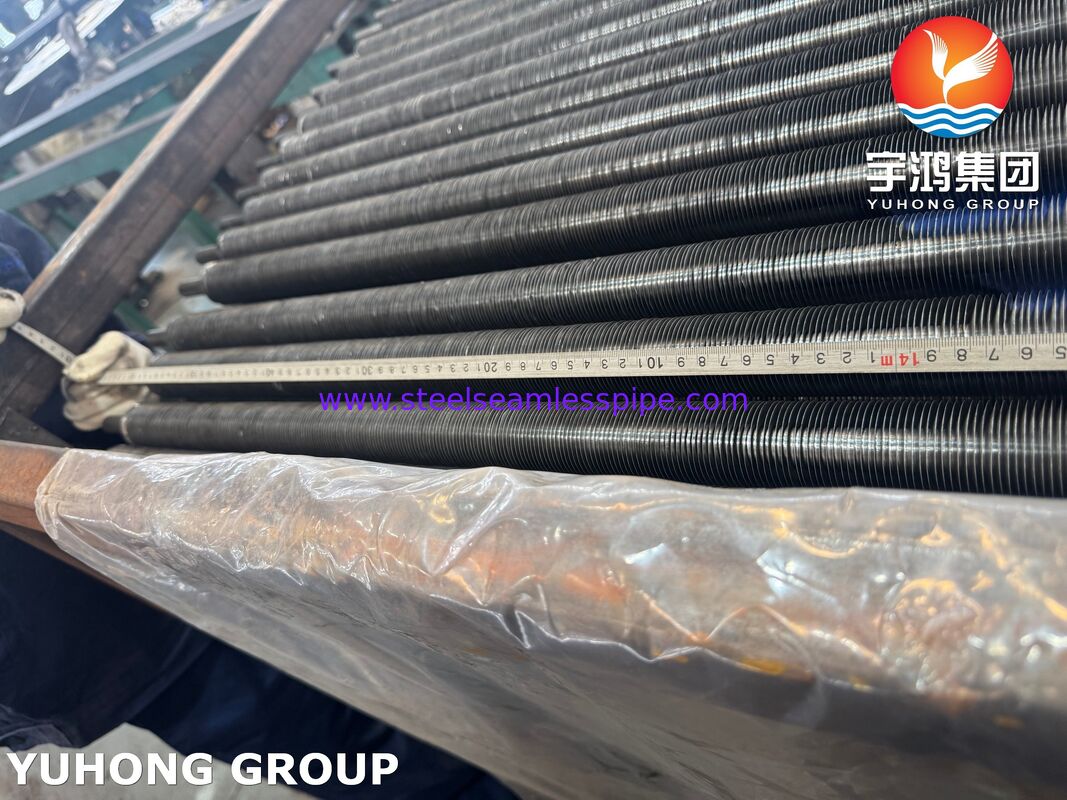

- Μέτρηση ανοχής μήκους
- Έλεγχος ευθείας
Μηχανικές δοκιμές
- Δοκιμές ελαστικότητας
- Δοκιμή επιπέδου
- Δοκιμή διεύρυνσης
- Αξιολόγηση ακεραιότητας περιστροφής πτερυγίων
Μη καταστροφική εξέταση
- Δοκιμασμός ρεύματος περιστροφής
- Δοκιμή υδροστατικής πίεσης
- Πνευματική δοκιμή διαρροής (εάν ορίζεται)
- Επιθεώρηση ελαττωμάτων επιφάνειας
Οπτική εξέταση
- Έλεγχος ομοιότητας πτερυγίου
- Αξιολόγηση της τελικής επιφάνειας
- Ελέγχος της προσαρμογής πτερύγων
- Επιθεώρηση συσκευασίας
Επιθεώρηση τρίτου
Οι ανεξάρτητες υπηρεσίες επιθεώρησης μπορούν να οργανωθούν μέσω διεθνώς αναγνωρισμένων οργανισμών όπως η SGS, η TÜV, το Bureau Veritas, η Intertek και το Lloyd's Register.
Πλεονεκτήματα των σφραγισμένων φτερωτών σωλήνων τύπου L
Σε σύγκριση με τους γυμνούς σωλήνες, οι τύποι L με σπείρα πτερυγίων προσφέρουν:
- Σημαντικά μεγαλύτερη περιοχή μεταφοράς θερμότητας
- Βελτιωμένη θερμική απόδοση
- Μειωμένο αποτύπωμα ανταλλάκτη
- Λιγότερο συνολικό κόστος εξοπλισμού
- Ελαφριά κατασκευή
- Αποδεδειγμένη αξιοπιστία σε εφαρμογές χαμηλών θερμοκρασιών
- Οικονομική διαδικασία παραγωγής
Αυτά τα οφέλη καθιστούν τους τύπους L στρογγυλοειδείς σωλήνες με πτερύγια εξαιρετική επιλογή για έργα που απαιτούν οικονομικά αποδοτική βελτίωση της μεταφοράς θερμότητας.
Συσκευή και παράδοση
Για να αποφευχθεί η βλάβη των πτερύγων κατά τη μεταφορά και την αποθήκευση, τα προϊόντα προμηθεύονται με προστατευτική συσκευασία εξαγωγικής ποιότητας, η οποία περιλαμβάνει:
- Αξιοπλοΐα ξύλινες θήκες
- Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευών
- Προστατευτικοί διαχωρισμοί
- Προστατευτικά καπάκια για την άκρη του σωλήνα
- Προσαρμοσμένες λύσεις συσκευασίας έργων
Όλες οι μέθοδοι συσκευασίας έχουν σχεδιαστεί για να διατηρούν τη γεωμετρία των πτερύγων και την ποιότητα του προϊόντος καθ' όλη τη διάρκεια της αποστολής και της επεξεργασίας στο χώρο.
