Επισκόπηση προϊόντος
Οι ενσωματωμένοι σωλήνες με πτερύγια ASTM A106 Gr.B με χάλκινα πτερύγια CU-T2 έχουν σχεδιαστεί για αερόψυκτους εναλλάκτες θερμότητας υψηλής απόδοσης και βιομηχανικά συστήματα ψύξης που απαιτούν ανώτερη θερμική αγωγιμότητα και μακροπρόθεσμη λειτουργική αξιοπιστία. Η διαδικασία κατασκευής του ενσωματωμένου πτερυγίου εισάγει μηχανικά και κλειδώνει τη λωρίδα χάλκινου πτερυγίου σε μια επεξεργασμένη με ακρίβεια αυλάκωση στην επιφάνεια του σωλήνα από ανθρακούχο χάλυβα, δημιουργώντας έναν ισχυρό μεταλλουργικό δεσμό που εξασφαλίζει εξαιρετική απόδοση μεταφοράς θερμότητας και αντοχή στη χαλάρωση πτερυγίων υπό θερμική ανακύκλωση.
Συνδυάζοντας τη μηχανική αντοχή των σωλήνων χωρίς ραφή ASTM A106 Grade B με την εξαιρετική θερμική αγωγιμότητα των χάλκινων πτερυγίων CU-T2, αυτοί οι σωλήνες με πτερύγια χρησιμοποιούνται ευρέως σε ψύκτες αέρα, ψύκτες διεργασίας, ψύκτες αερίου, ψύκτες λαδιού, μεταψύκτες συμπιεστών, εγκαταστάσεις παραγωγής ενέργειας, πετροχημικές μονάδες και συστήματα ανάκτησης θερμότητας HVAC.
Βασικά Χαρακτηριστικά
- Υψηλή απόδοση μεταφοράς θερμότητας χάρη στα χάλκινα πτερύγια CU-T2 υψηλής αγωγιμότητας.
- Εξαιρετική μηχανική αντοχή που παρέχεται από χαλύβδινο σωλήνα χωρίς ραφή ASTM A106 Gr.B.
- Ισχυρή σύνδεση πτερυγίου με σωλήνα που επιτυγχάνεται μέσω της τεχνολογίας ενσωματωμένων πτερυγίων.
- Ανώτερη αντοχή σε κραδασμούς και θερμική κόπωση.
- Μειωμένη θερμική αντίσταση στην πλευρά του αέρα.
- Εκτεταμένη διάρκεια ζωής σε βιομηχανικές εφαρμογές ψύξης.
- Κατάλληλο για συστήματα διεργασιών υψηλής πίεσης.
- Βελτιστοποιημένη σχεδίαση για συμπαγή κατασκευή εναλλάκτη θερμότητας.
- Χαμηλότερο λειτουργικό κόστος μέσω βελτιωμένης ενεργειακής απόδοσης.
Διαδικασία Παραγωγής
Οι ενσωματωμένοι σωλήνες με πτερύγια παράγονται με μηχανική κατεργασία μιας συνεχούς ελικοειδούς αυλάκωσης στην εξωτερική επιφάνεια του σωλήνα ASTM A106 Gr.B. Στη συνέχεια, μια λωρίδα χάλκινου πτερυγίου CU-T2 τυλίγεται μηχανικά και ενσωματώνεται σφιχτά στην αυλάκωση. Το υλικό του βασικού σωλήνα μετατοπίζεται γύρω από τη ρίζα του πτερυγίου για να ασφαλίσει με ασφάλεια το πτερύγιο στη θέση του.
Αυτή η μέθοδος παραγωγής παρέχει:
- Υψηλή αντοχή προσάρτησης πτερυγίων.
- Εξαιρετική θερμική επαφή μεταξύ πτερυγίου και σωλήνα.
- Ομοιόμορφη γεωμετρία πτερυγίων.
- Αξιόπιστη λειτουργία υπό συνεχή θερμικό κύκλο.
- Μειωμένος κίνδυνος διαχωρισμού πτερυγίων σε σύγκριση με τους συμβατικούς σωλήνες πτερυγίου που έχουν τραβηχτεί.
Τυπικές Διαστάσεις
Σωλήνας βάσης (ASTM A106 Gr.B)
Εύρος εξωτερικής διαμέτρου:
- 19,05 mm (3/4")
- 25,40 mm (1")
- 31,75 mm (1-1/4")
- 38,10 mm (1-1/2")
- 50,80 mm (2")
- 57,15 mm (2-1/4")
- 60,33 mm (2-3/8")
- 63,50 mm (2-1/2")
Πάχος τοίχου:
Μήκος σωλήνα:
CU-T2 Χάλκινο πτερύγιο
Ύψος πτερυγίου:
Πάχος πτερυγίου:
Fin Pitch:
Πυκνότητα πτερυγίων:
Οι διαστάσεις μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις θερμικού σχεδιασμού.
Προδιαγραφές Υλικού
Υλικό σωλήνων βάσης
Σωλήνας από ανθρακούχο χάλυβα χωρίς ραφή ASTM A106 Grade B
Ισχύοντα πρότυπα:
Τυπικές εφαρμογές:
- Εναλλάκτες θερμότητας
- Ψύκτες αέρα
- Σωληνώσεις διεργασίας
- Εξοπλισμός διυλιστηρίου
- Συστήματα παραγωγής ηλεκτρικής ενέργειας
Υλικό πτερυγίων
CU-T2 Χαλκός
Ισχύοντα πρότυπα:
- ASTM B152
- GB/T 5231
- EN CW004A
Χαρακτηριστικά:
- Υψηλή θερμική αγωγιμότητα
- Εξαιρετική ολκιμότητα
- Καλή αντοχή στη διάβρωση
- Ανώτερη ικανότητα σχηματισμού πτερυγίων
Χημική Σύνθεση
ASTM A106 Βαθμός Β
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
Μέγιστο 0,25 |
| Μαγγάνιο (Mn) |
0,27–0,93 |
| Φώσφορος (P) |
Μέγιστο 0,035 |
| Θείο (S) |
Μέγιστο 0,035 |
| Πυρίτιο (Si) |
Ελάχιστο 0,10 |
| Χαλκός (Cu) |
Μέγιστο 0,40 |
| Νικέλιο (Ni) |
Μέγιστο 0,40 |
| Chromium (Cr) |
Μέγιστο 0,40 |
| Μολυβδαίνιο (Mo) |
Μέγιστο 0,15 |
| Βανάδιο (V) |
Μέγιστο 0,08 |
Υλικό πτερυγίων χαλκού CU-T2
| Στοιχείο |
Σύνθεση (%) |
| Χαλκός + Ασήμι (Cu+Ag) |
≥99,90 |
| Οξυγόνο (Ο) |
≤0,015 |
| Ακαθαρσίες Σύνολο |
≤0,10 |
Μηχανικές Ιδιότητες
Σωλήνας ASTM A106 Grade B
| Ιδιοκτησία |
Αξία |
| Αντοχή εφελκυσμού |
≥330 MPa |
| Ισχύς απόδοσης |
≥205 MPa |
| Επιμήκυνση |
≥35% |
| Σκληρότητα |
≤79 HRB (Τυπικό) |
CU-T2 Χάλκινο πτερύγιο
| Ιδιοκτησία |
Αξία |
| Αντοχή εφελκυσμού |
200–250 MPa |
| Επιμήκυνση |
≥30% |
| Θερμική αγωγιμότητα |
Περίπου 390 W/m·K |
| Ηλεκτρική Αγωγιμότητα |
≥97% IACS |
Επιθεώρηση και Δοκιμή
Για να διασφαλιστεί η σταθερή ποιότητα και η συμμόρφωση με τις προδιαγραφές του έργου, κάθε παρτίδα ενσωματωμένων σωλήνων με πτερύγια μπορεί να υποβληθεί στις ακόλουθες επιθεωρήσεις:
Επιθεώρηση Πρώτων Υλών
- Επαλήθευση πιστοποιητικού υλικού
- Ανάλυση χημικής σύνθεσης

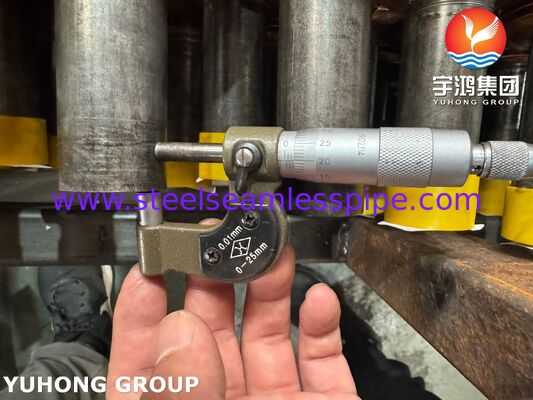

- Επιθεώρηση διαστάσεων
- Εξέταση ποιότητας επιφάνειας
Επιθεώρηση Κατασκευής

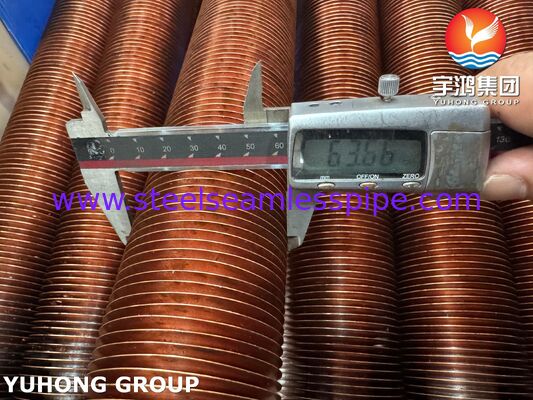

- Μέτρηση βήματος πτερυγίων
- Επαλήθευση ύψους πτερυγίων

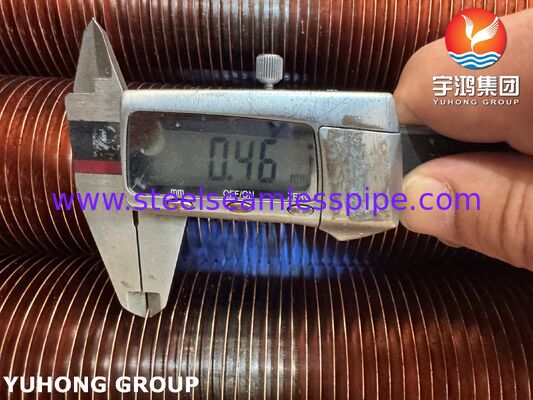

- Έλεγχος πάχους πτερυγίων
- Έλεγχος βάθους αυλακιού
- Εξέταση ακεραιότητας περιέλιξης πτερυγίων
Μηχανική Δοκιμή
- Δοκιμή αντοχής δεσμού πτερυγίων
- Δοκιμή ισοπέδωσης
- Δοκιμή εφελκυσμού
- Δοκιμή σκληρότητας
Μη καταστροφικές δοκιμές
- Δοκιμή υδροστατικής πίεσης
- Δοκιμή δινορρευμάτων
- Δοκιμή υπερήχων (UT)
- Δοκιμή μαγνητικών σωματιδίων (όταν απαιτείται)
Τελική Επιθεώρηση
- Οπτική επιθεώρηση

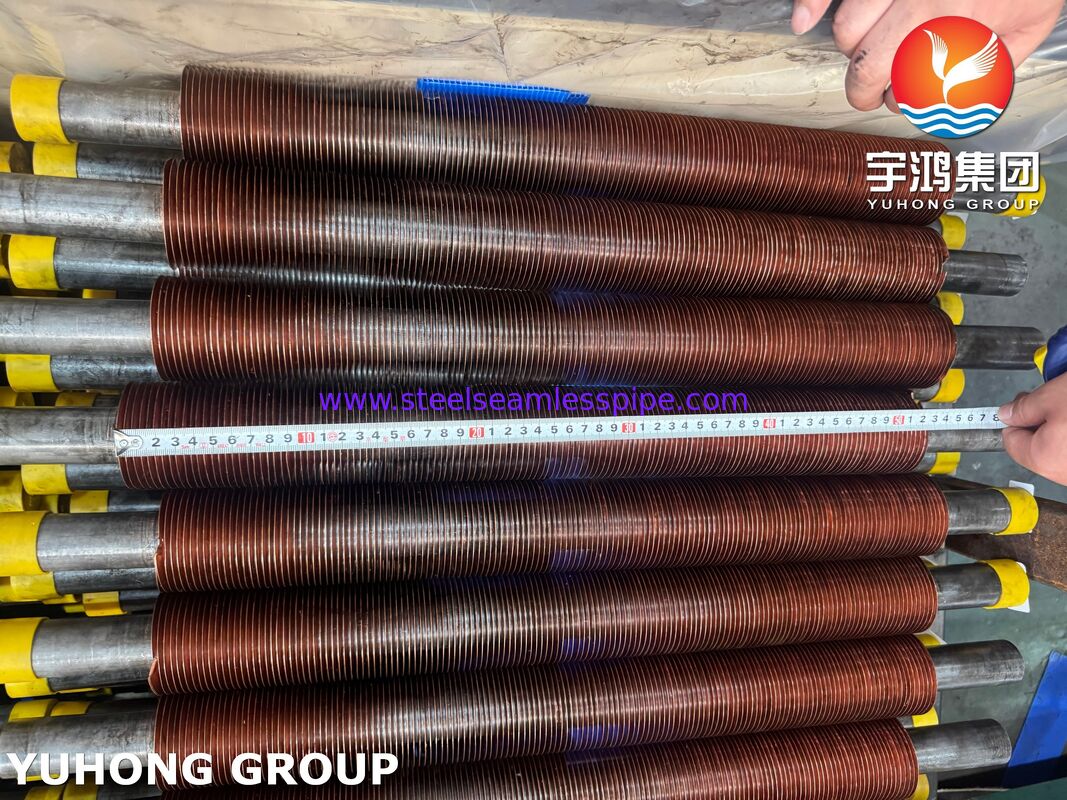

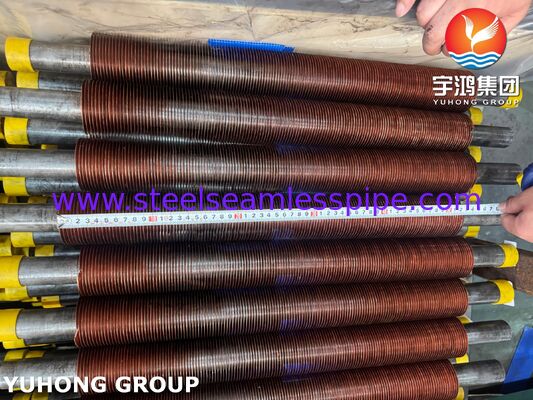

- Επαλήθευση μήκους
- Επιθεώρηση ευθύτητας
- Επιθεώρηση συσκευασίας
- Διατίθεται επιθεώρηση από τρίτους μάρτυρες
Εφαρμογές
Οι ενσωματωμένοι σωλήνες με πτερύγια ASTM A106 Gr.B με πτερύγια χαλκού CU-T2 χρησιμοποιούνται ευρέως σε:
- Αερόψυκτοι εναλλάκτες θερμότητας (ACHE)
- Πετροχημικά εργοστάσια
- Διυλιστήρια
- Εγκαταστάσεις Επεξεργασίας Φυσικού Αερίου
- Σταθμοί ηλεκτροπαραγωγής
- Συστήματα Ψύξης Συμπιεστών
- Ψυκτικές μονάδες λαδιού
- Ψύκτες διεργασίας
- Συστήματα Ανάκτησης Απόβλητης Θερμότητας
- Βιομηχανικός εξοπλισμός ψύξης HVAC
Πλεονεκτήματα για Εφαρμογές Air Cooler
Ο συνδυασμός ανθρακούχου χάλυβα ASTM A106 Gr.B και χάλκινων πτερυγίων CU-T2 προσφέρει ιδανική ισορροπία μεταξύ μηχανικής αντοχής και θερμικής απόδοσης. Τα χάλκινα πτερύγια αυξάνουν σημαντικά την εξωτερική επιφάνεια μεταφοράς θερμότητας, διατηρώντας παράλληλα χαμηλή θερμική αντίσταση, επιτρέποντας υψηλότερη απόδοση ψύξης και μειωμένο αποτύπωμα εξοπλισμού.
Για τους κατασκευαστές ψύκτη αέρα που αναζητούν αξιόπιστες και οικονομικά αποδοτικές λύσεις μεταφοράς θερμότητας, οι ενσωματωμένοι σωλήνες με πτερύγια χαλκού παραμένουν μια από τις πιο αποτελεσματικές επιλογές για τη μεγιστοποίηση της θερμικής απόδοσης, διασφαλίζοντας παράλληλα μακροπρόθεσμη λειτουργική σταθερότητα.
