Σωλήνες με πτερύγια A213 T9 Σωλήνες βάσης CS Σωλήνες για θερμαντήρες με φωτιά

Υψηλής συχνότητας συγκολλημένοι φτερωτοί σωλήνες (βασικός σωλήνας ASTM A213 T9 + σωλήνες από χάλυβα άνθρακα)

Ανακαλύψτε υψηλής ποιότητας υψηλής συχνότητας συγκολλημένους φτερωτούς σωλήνες που έχουν σχεδιαστεί για ανώτερη μεταφορά θερμότητας σε απαιτητικά περιβάλλοντα υψηλής θερμοκρασίας και υψηλής πίεσης.Ως έμπειρος ειδικός εξωτερικού εμπορίου με πάνω από μια δεκαετία στην προμήθεια εξαρτημάτων ανταλλακτών θερμότητας σε παγκόσμιους πελάτες στην πετροχημικήΗ εταιρεία μας παρέχει αξιόπιστες, υψηλής απόδοσης λύσεις προσαρμοσμένες στις ανάγκες του έργου σας.

Σύνοψη προϊόντος: Υψηλής συχνότητας συγκολλημένοι φτερωτοί σωλήνες

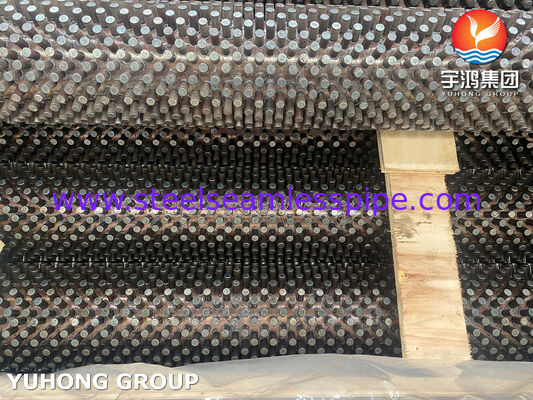

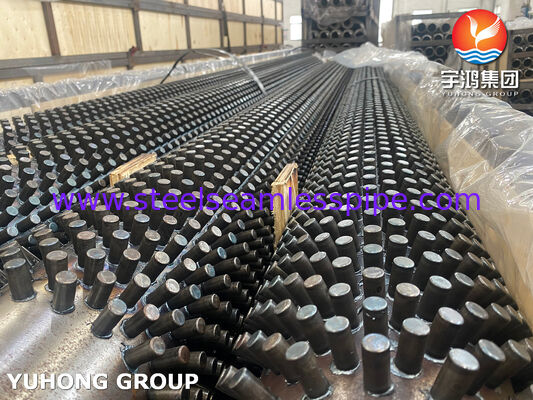

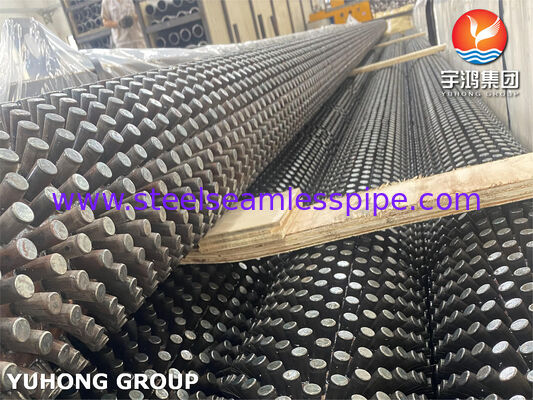

Οι φτερωτοί σωλήνες, γνωστοί και ως σωλήνες κεφαλής καρφιάς ή σωλήνες φτερούγων καρφιάς, διαθέτουν κυλινδρικές φτερούγες που συγκολλούνται με αντίσταση ή υψηλής συχνότητας στην εξωτερική επιφάνεια ενός σωλήνα βάσης.Η σχεδίαση αυτή αυξάνει σημαντικά την επιφάνεια μεταφοράς θερμότητας, συνήθως 2-3 φορές σε σύγκριση με τους γυμνούς σωλήνες, διατηρώντας παράλληλα εξαιρετική μηχανική αντοχή και αντοχή σε μόλυνση..

Η σύνθεση του αγωγού βάσης μας ASTM A213 T9 με κομπίνα από ατσάλι άνθρακα (CS) ξεχωρίζει σε εφαρμογές υψηλών θερμοκρασιών.και αντοχή σε υψηλές θερμοκρασίες, ενώ οι ανθεκτικοί στύλοι από χάλυβα άνθρακα βελτιώνουν την εξωτερική μεταφορά θερμότητας σε συγκροτητικά τμήματα.

Βασικά οφέλη σε μια ματιά:

• Δυνατός μεταλλουργικός δεσμός μέσω συγκόλλησης υψηλής συχνότητας ή αντίστασης.
• Εξαιρετική απόδοση σε ρεύματα αερίων με σκόνη, διάβρωση ή υψηλής θερμοκρασίας.
• Προσαρμόσιμες διαστάσεις και μοτίβα πτυχών (επίπεδο τετράγωνο, εξαγωνικό ή έλικας).

Προδιαγραφές υλικού προϊόντος

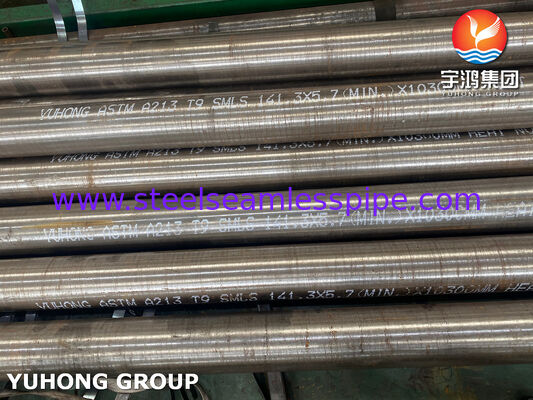

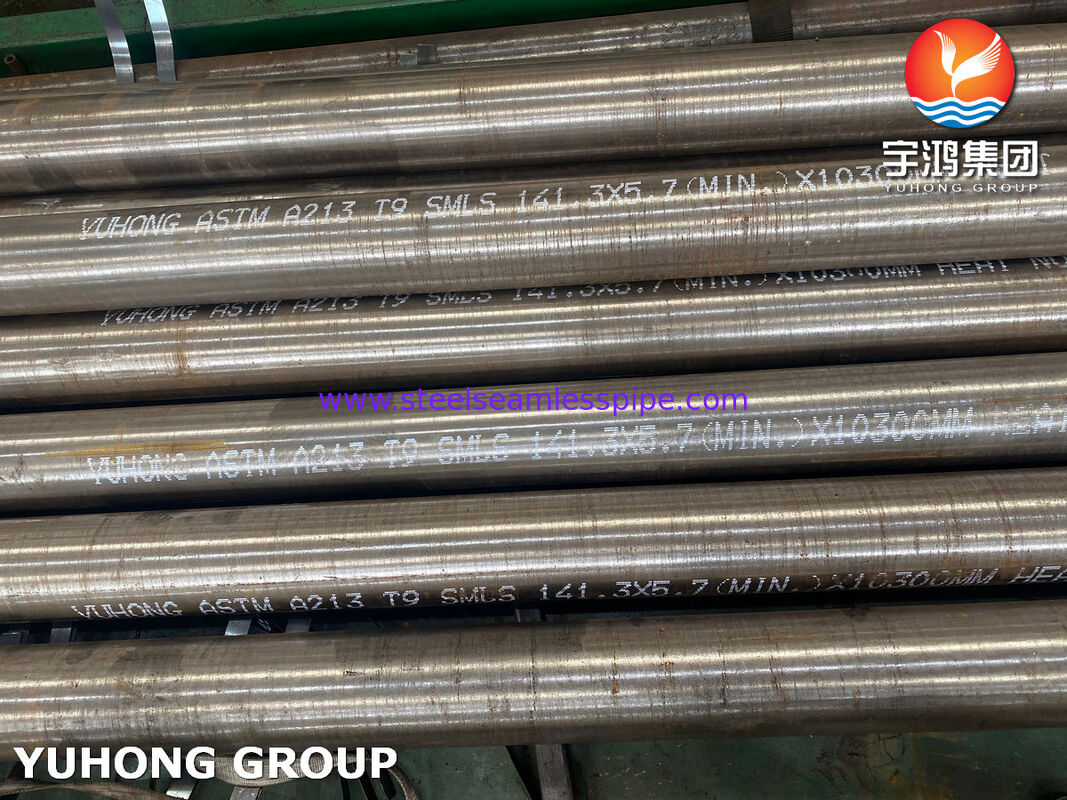

Υλικό του σωλήνα βάσης: ASTM A213 T9 Seamless Ferritic Alloy Steel Tube (9Cr-1Mo).

Υλικό τρυπών (φιν): Χάλυβας άνθρακα (CS), συνήθως ισοδύναμη με το Q235B ή με χαμηλές εκπομπές άνθρακα για βέλτιστη συγκόλληση και οικονομική απόδοση.

Χημική σύνθεση

ΑΣTM A213 T9 Βάση σωλήνα (% βάρους):

Σφραγίδες από χάλυβα άνθρακα (τυπική κατηγορία χαμηλού άνθρακα, π.χ. ισοδύναμο Q235B):

• C: ≤ 0,20%
• Mn: 0,30-0,70%
• Π: ≤ 0,045%
• S: ≤ 0,045%
• Si: ≤ 0,30% (περίπου)

Οι μηχανικές ιδιότητες του T9 περιλαμβάνουν ελάχιστη αντοχή σε τράβηξη 415 MPa και αντοχή απόδοσης 205 MPa, καθιστώντας το ιδανικό για αυξημένες θερμοκρασίες.

Δομή και διαδικασία κατασκευής

Συστατικά:

• Βάση σωλήνα: Χωρίς συγκόλληση σωλήνας από κράμα χάλυβα που παρέχει περιορισμό πίεσης και αντοχή στη διάβρωση / οξείδωση.
• Σφραγίδες (Fins): Διακριτές κυλινδρικές ή κωνικές καρφίτσες συγκολλημένες κατακόρυφα ή υπό γωνίες προς την επιφάνεια του σωλήνα.
• Σύνδεση συγκόλλησης: Η συγκόλληση αντίστασης υψηλής συχνότητας δημιουργεί έναν ισχυρό, συνεχή μεταλλουργικό δεσμό με ελάχιστη θερμική ζώνη, εξασφαλίζοντας αντοχή υπό θερμικούς κύκλους και δονήσεις.

Η διαδικασία ενσωμάτωσης / συγκόλλησης: Τα μπουκάλια συγκολλούνται αυτόματα χρησιμοποιώντας μέθοδοι υψηλής συχνότητας ή αντίστασης σε ελεγχόμενο βήμα.5 mm με χαμηλό ύψος σφαιριδίων (≤1 mm) και χωρίς ψεκασμούςΗ διαδικασία αυτή εξασφαλίζει ισχυρή στερέωση κατάλληλη για λειτουργία υψηλών θερμοκρασιών έως ~ 600 °C (εξαρτάται από την ποιότητα).

Μέγεθος και ανοχές

Τυπικές σειρές κατασκευής (μεγέθη προσαρμοσμένα διαθέσιμα κατόπιν αιτήματος):

Η ωοστρόφεια, η εκκεντρικότητα και άλλες ανοχές συμμορφώνονται με τις προδιαγραφές ASTM A213 και των πελατών.

Πλεονεκτήματα απόδοσης

• Βελτιωμένη μεταφορά θερμότητας: Αυξάνει την επιφάνεια και τη θερμική απόδοση κατά 2-3 φορές σε σύγκριση με γυμνούς σωλήνες. Ιδανικό για χαμηλούς συντελεστές μεταφοράς θερμότητας από την πλευρά του αερίου.
• Αντοχή σε μόλυνση και διάβρωση: Τα διακριτά πτερύγια αντιστέκονται στην συσσώρευση στάχτης και την πρόσκρουση σωματιδίων καλύτερα από τα συνεχή πτερύγια σε σκόνη.
• Ανθεκτικότητα σε υψηλές θερμοκρασίες: Το κράμα T9 προσφέρει εξαιρετική αντοχή στην έλξη και την οξείδωση. Οι ισχυρές συγκόλλησεις αντέχουν στον θερμικό κύκλο.
• Μηχανική ανθεκτικότητα: Υψηλή αντοχή σε δονήσεις και πίεση, κατάλληλη για εφαρμογές υψηλής σκόνης όπως οι λέβητες CFB.
• Κόστος-αποτελεσματικότητα: Συνδυάζει βασικό υλικό υψηλής ποιότητας με οικονομικά σχοινιά CS για βέλτιστη απόδοση/αξία.

Λεπτομερείς τομείς εφαρμογής

Οι φτερωτοί σωλήνες μας χρησιμοποιούνται ευρέως σε:

• Πετροχημική και διύλιση: Θερμαντήρες διαδικασίας, θερμαντήρες με καύση και τμήματα συγκέντρωσης σε μεταρρυθμιστές και κρακερίστες.
• Ηλεκτρική παραγωγή: Οικονομικοί λέβητες, υπερθερμαντήρες, προθέρμανση αέρα και λέβητες ανάκτησης καυσίμων, ειδικά μονάδες άνθρακα/βιομάζας ή CFB.
• Πετρέλαιο και φυσικό αέριο: Ανταλλάκτες θερμότητας στις δραστηριότητες προ-/κατά τη διάρκεια της παραγωγής και στις υπεράκτιες πλατφόρμες.
• Απορρίμματα σε ενέργεια και αποτέφρωσης: Ανώτερα τμήματα του φούρνου που χειρίζονται αέρια καπνού υψηλής περιεκτικότητας σε θείο ή σκόνη.
• Χημική επεξεργασία: αντιδραστήρες υψηλής θερμοκρασίας και συστήματα ανάκτησης θερμότητας.
• Άλλα: Φούρνοι τσιμέντου, φούρνοι γυαλιού και θαλάσσιοι λέβητες.

Τα πλεονεκτήματα και η εμπειρία μας

Με χρόνια εμπειρίας στην εξαγωγή σωλήνων με πτερύγια σε πελάτες σε όλη την Ασία, την Ευρώπη, τη Μέση Ανατολή και την Αμερική, ξεχωρίζουμε μέσω:

• Σκληρός έλεγχος ποιότητας: πλήρης ιχνηλασιμότητα του υλικού (πιστοποιητικά EN 10204 3.1), διαμετρικοί έλεγχοι και δοκιμές συγκόλλησης.
• Εμπειρία προσαρμογής: Ευέλικτη παραγωγή για συγκεκριμένα μοτίβα, μήκη και συνδυασμούς υλικών.
• Ανταγωνιστικοί χρόνοι προμήθειας και τιμές: Η αποτελεσματική παραγωγή και η παγκόσμια εφοδιαστική διασφαλίζουν την αξιόπιστη παράδοση.
• Τεχνική υποστήριξη: Η ομάδα μας παρέχει υπολογισμούς μεταφοράς θερμότητας, συστάσεις υλικών και υπηρεσίες μετά την πώληση.
• Αποδεδειγμένο ιστορικό: Επιτυχημένα έργα σε μεγάλα διυλιστήρια και εργοστάσια παραγωγής ηλεκτρικής ενέργειας, με επαναλαμβανόμενες παραγγελίες που υπογραμμίζουν την αξιοπιστία των προϊόντων και τη δέσμευσή μας για ικανοποίηση των πελατών.
