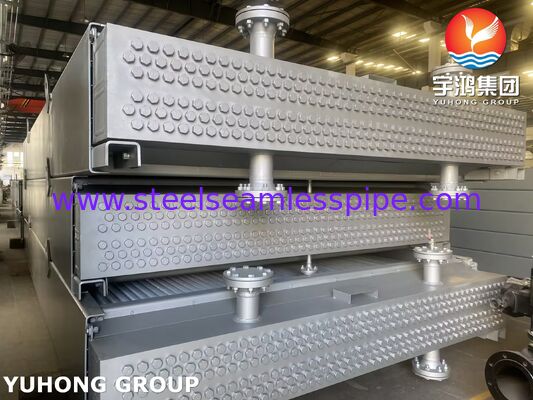

API 661 Ψυκτικό αέρα για διυλιστήρια πετρελαίου, ASME τμήμα VIII τμήμα 1

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Yuhong
Πιστοποίηση:	ASME, API, AES, GOST, EAC
Αριθμό μοντέλου:	ψύκτη αέρα

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Ένα σετ.
Τιμή:	1 - 1000000 USD
Συσκευασία λεπτομέρειες:	Αχυρόστρωμα
Χρόνος παράδοσης:	45 - 150 ημέρες
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	50 Σετ. ανά μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (337)

Άνευ ραφής σωλήνας ανοξείδωτου (326)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (38)

Τύπος βελόνας (162)

Τύπος πτερύγας (708)

θερμοανταλλάκτης (31)

σωλήνας ανταλλακτών θερμότητας (468)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (50)

Ανταλλάκτης θερμότητας Tubesheet (125)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (13)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (132)

Σωλήνας κραμάτων νικελίου (275)

Σωλήνας κραμάτων νικελίου (103)

Σωλήνας κραμάτων χαλκού (251)

Σωλήνας χάλυβα κραμάτων (212)

Σωλήνας τιτανίου (20)

φωτεινός ανοπτημένος σωλήνας (173)

Σωλήνας λεβήτων (152)

συναρμολόγηση χάλυβα (863)

Φλάντζα χάλυβα (662)

Άλλα (406)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

API 661 Air Cooler for Oil Refinery, ASME Section VIII Division 1

Η Yuhong Group Co., Ltd. προμηθεύει εξοπλισμό επεξεργασίας υδρογονανθράκων πιστοποιημένο με το ASME U-Stamp. Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει:

Ψύκτες αέρα (οριζόντια / Κάθετα, εξαναγκασμένο ρεύμα / επαγόμενο ρεύμα)
Εναλλάκτες και συμπυκνωτές θερμότητας Shell and Tube (TEMA, API 660)
Δοχεία πίεσης (ανά ASME Section VIII Division 1 & Division 2)
Στήλες & Αντιδραστήρες
Πακέτα σωλήνων, σωλήνες με πτερύγια (τύπου G / τύπου L / εξωθημένο), κουτιά κεφαλής, δομές στήριξης, συγκροτήματα ανεμιστήρων

Περιγραφή προϊόντος

Σύντομη Περιγραφή & Εφαρμογή

Ο ψύκτης αέρα είναι ένας τύπος εναλλάκτη θερμότητας που ψύχει ζεστά ρεύματα διεργασιών χρησιμοποιώντας αέρα περιβάλλοντος, χωρίς να απαιτείται νερό.

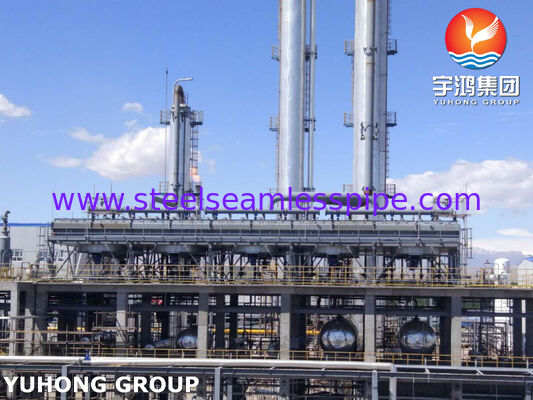

Τυπικές Εφαρμογές (Μονάδες Διυλιστηρίων και Πετροχημικών Διεργασιών):

Μονάδες Ακατέργαστης Απόσταξης (CDU) — Ψύξη αποσταγμάτων, υπολειμμάτων μαζούτ και πλευρικών ρευμάτων απόσταξης
Μονάδες υδροεπεξεργασίας (HDS, VGO HDT) — Ψύξη των λυμάτων του αντιδραστήρα που περιέχει H2S και NH4HS
Μονάδες υδροπυρόλυσης — Ψύξη ρευμάτων μετά τον αντιδραστήρα υψηλής πίεσης (ξινή υπηρεσία)
Μονάδες καταλυτικής πυρόλυσης (FCC) — Ψύξη αερίων και βαρέων κλασμάτων και συμπύκνωση ελαφρών υδρογονανθράκων
Μονάδες αναμόρφωσης (CCR, ημι-αναγεννητική) — Ψύξη σταθεροποιημένου αναμορφωθέντος και πλούσιου σε υδρογόνο αερίου
Μονάδες κλασματοποίησης αερίου (GFU) — Ψύξη αιθανίου, προπανίου και βουτανίου με μερική συμπύκνωση
Σταθμοί Συμπιεστών για Υπόγεια Αποθήκευση Φυσικού Αερίου & Κύριοι Αγωγοί Αερίου — Ψύξη συμπιεσμένου αερίου (πίεση λειτουργίας έως 50 bar)
Εγκαταστάσεις υγροποιημένου φυσικού αερίου (LNG) — Προψύξη φυσικού αερίου πριν από βαθιά αφυδάτωση

Πρότυπα και Κώδικες

Σχεδιασμός και κατασκευή:API Standard 661, Έβδομη Έκδοση (2013, αναθεωρήθηκε τον Ιούνιο του 2018, επιβεβαιώθηκε εκ νέου τον Ιούλιο του 2024)
Σχεδιασμός πίεσης:Κωδικός λέβητα και δοχείου πίεσης ASME, Ενότητα VIII, Διαίρεση 1 (υπολογισμός πάχους τοιχώματος για δέσμες σωλήνων, καλύμματα κεφαλής, αρμούς φλάντζας και κεφαλές)
Υλικά: ASTM / ASME
Συγκόλληση: AWS D1.1 / ASME Sec. IX
Ξινή υπηρεσία: NACE MR0175 / ISO 15156 (SSCC/HIC) — υποχρεωτικό για μονάδες υδρογονοκατεργασίας και υδροπυρόλυσης (Reactor Fluent Air Coolers)
Βαθμολόγηση: ASME U-Stamp και CE-PED για την ευρωπαϊκή αγορά
Επιθεώρηση: EN 10204 3.1 / 3.2 τεκμηρίωση για όλα τα φέροντα εξαρτήματα

Βασικά εξαρτήματα και υλικά

Συστατικό	Τύπος / Έκδοση σχεδίασης	Υλικά σύμφωνα με τα πρότυπα ASTM / ASME
Γυμνοί σωλήνες	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625	ASME SA179 (ανθρακοχάλυβας), SA213 TP304/316L (ανοξείδωτος χάλυβας), SA789 UNS S31803 (ατσάλι διπλής όψης)
Τύπος πτερυγίου	τύπου G, τύπου L, τύπου LL, τύπου KL, εξωθημένο	Ποιότητα αλουμινίου 1050/1060 (στάνταρ), ανοξείδωτο ατσάλι 304/316L (κατόπιν αιτήματος)
Κεφαλίδες	Τύπος βύσματος, αφαιρούμενος τύπος καλύμματος-πλάκας, τύπος πολλαπλής	ASTM A516 Gr.60 / Gr.70 (σφυρήλατο ή έλασης), ASTM A350 LF2 (υπηρεσία χαμηλής θερμοκρασίας)
Ακροφύσια	Φλαντζωτό, συγκολλημένο, συγκολλημένο με πισινό	ASTM A105 (ανθρακοχάλυβας), ASTM A182 F304/316/321 (ανοξείδωτος χάλυβας), ASME B16.5
Δομή Υποστήριξης	Συγκολλημένη κατασκευή από χάλυβα προφίλ με αντιδιαβρωτική επίστρωση	ASTM A36 / A572 Gr.50, γαλβανισμένο ή εποξειδικό αστάρι
Θαυμαστές	Αξονικοί ανεμιστήρες, διάμετρος 1,5–10 m, μεταβλητό βήμα λεπίδας	Σύνθετες λεπίδες αλουμινίου, πλήμνη από χυτό αλουμίνιο
Οδηγοί	Ηλεκτροκινητήρες / υδραυλικοί κινητήρες / ατμοστρόβιλοι	Κάθετος ή οριζόντιος τύπος σύμφωνα με τις απαιτήσεις του πελάτη

Απαιτήσεις δοκιμής (σύμφωνα με το API 661 και το ASME)

Στοιχείο δοκιμής	Πρότυπο / Απαιτήσεις	Παράμετροι
Υδροστατική δοκιμή	ASME Sec. VIII Div. 1, UG-99	Πίεση: 1,3 × πίεση σχεδιασμού × (τάση στους 20°C / τάση σε θερμοκρασία σχεδιασμού). Χρόνος κράτησης: τουλάχιστον 30 λεπτά
Δοκιμή διαρροής	API 661 (πνευματική δοκιμή)	Αέρας ή άζωτο σε πίεση σχεδιασμού ή 1,1 φορές πίεση λειτουργίας (διάλυμα σαπουνιού / ανιχνευτής διαρροής ηλίου)
NDE για Συγκολλήσεις Κεφαλών	RT (Radiographic Testing) / UT (Ultrasonic Testing) – ASME Section VIII	Για φύλλα σωλήνων και αρμούς φύλλου σωλήνα σε σωλήνα: 100% MT/PT σύμφωνα με την ενότητα V ASME
Αναφορές δοκιμών υλικού (MTR)	EN 10204 3.1	Πιστοποιητικά τρίτων για σωλήνες, πλάκες και σφυρηλάτηση
Δοκιμές αποδοχής θαυμαστών	API 661 (ισχύς δόνησης και ήχου)	Το επίπεδο θορύβου και το πλάτος των κραδασμών πρέπει να συμμορφώνονται με την έκθεση σχεδιασμού

Τεχνικά Πλεονεκτήματα

Χωρίς κατανάλωση νερού:Η ψύξη με ατμοσφαιρικό αέρα εξαλείφει την απώλεια νερού από την εξάτμιση και την εκτόξευση. Χωρίς λειτουργικό κόστος για την επεξεργασία του νερού. Οι κεφαλαιουχικές δαπάνες μειώνονται καθώς δεν απαιτούνται συστήματα κυκλοφορίας νερού.
Θερμική απόδοση για μονάδες εξαναγκασμένου ρεύματος:Ο σχεδιασμός εξαναγκασμένου βυθίσματος επιτρέπει την ψύξη των ροών διεργασίας με θερμοκρασίες εισόδου που κυμαίνονται από 350°C έως 400°C. Οι ενσωματωμένοι διαχυτές διατηρούν την πτώση πίεσης στη δέσμη σωλήνων όχι περισσότερο από 250–350 Pa.
Σχεδιασμός σεισμικού και αιολικού φορτίου:Αξιολογείται για μέγιστη ταχύτητα ανέμου έως 160 km/h. Τα στηρίγματα έχουν σχεδιαστεί για να αντέχουν σε σεισμική ένταση Βαθμού 9 ανά κλίμακα MSK.
Συμβατότητα με μέσα που περιέχουν H2S:Υλικά που συμμορφώνονται με το NACE MR0175 / ISO 15156 υιοθετούνται όταν η μερική πίεση του H2S είναι ≥ 0,05 psi ή το κλάσμα μάζας φτάσει τα 50 ppm. Η δοκιμή HIC των υλικών χάλυβα είναι υποχρεωτική.
Απόδοση μεταφοράς θερμότητας σε διάφορες θερμοκρασίες περιβάλλοντος (-40°C έως +45°C):Η ανακύκλωση θερμού αέρα ή η θέρμανση ατμού είναι εξοπλισμένα για χειμερινή λειτουργία. Ο συντελεστής μεταφοράς θερμότητας στους 38°C είναι περίπου 40–80 W/(m²·K).

Προσαρμοσμένη διαμόρφωση

Διαμόρφωση:Αναγκαστικό βύθισμα ή προκλητικό βύθισμα. οριζόντιοι σωλήνες με αέρα εγκάρσιας ροής
Πτερύγια:Προαιρετικοί τύποι (G / KL / extruded). Ρυθμιζόμενο βήμα πτερυγίων (5–8 πτερύγια ανά ίντσα)
Τύπος κεφαλίδας:Τύπος βύσματος για συχνό μηχανικό καθαρισμό σωλήνων. αφαιρούμενο κάλυμμα για χημικό καθαρισμό. τύπου πολλαπλής
Επίδομα διάβρωσης:0 έως 6 mm, υπόκεινται σε μέτρια διαβρωτικότητα
Αντιδιαβρωτική επίστρωση πλαισίου:Γαλβανισμός εν θερμώ (ISO 1461), εποξειδική επίστρωση (τουλάχιστον 300 μm), τελική βαφή ανά πρότυπα RAL
Χαμηλή απόδοση θορύβου:Ακουστικά περιβλήματα για ανεμιστήρες και κινητήρες, πτερύγια χαμηλού στροβιλισμού. Ελεγχόμενη στάθμη θορύβου εντός 70–75 dB(A) σε απόσταση 10 μέτρων

Συχνές Ερωτήσεις

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ εξαναγκασμένου και επαγόμενου ρεύματος;

Αναγκαστικό σχέδιο(ανεμιστήρας τοποθετημένος στο κάτω μέρος): Ο αέρας διοχετεύεται μέσω της δέσμης του σωλήνα. Πλεονεκτήματα: Εύκολη πρόσβαση στον ανεμιστήρα για συντήρηση. Μειονεκτήματα: Μπορεί να προκύψει ανακυκλοφορία ζεστού αέρα.

Προκαλούμενο βύθισμα(ανεμιστήρας τοποθετημένος στο επάνω μέρος): Ο αέρας αναρροφάται μέσα από τη δέσμη του σωλήνα. Πλεονεκτήματα: Πιο ομοιόμορφη κατανομή ροής αέρα σε όλη τη διατομή της δέσμης και καλύτερη εκκένωση ζεστού αέρα.Μειονεκτήματα: Ο ανεμιστήρας λειτουργεί σε υψηλότερες θερμοκρασίες αέρα, απαιτώντας ανθεκτικά στη θερμότητα υλικά.

Ερώτηση 2: Πότε απαιτούνται υλικά που συμμορφώνονται με το NACE MR0175;

Σύμφωνα με το NACE MR0175/ISO 15156, για εξοπλισμό που εκτίθεται σε ξινή λειτουργία (μερική πίεση H2S ≥ 0,05 psi με ελεύθερο νερό), τα υλικά για σωλήνες, κεφαλές και φύλλα σωλήνων πρέπει να αντέχουν στη θραύση από καταπόνηση σουλφιδίου (SSCC) και στη ρηγμάτωση που προκαλείται από υδρογόνο (HIC). Αυτό είναι κρίσιμο για ψύκτες αέρα αποβλήτων αντιδραστήρων (REAC) σε μονάδες υδροεπεξεργασίας. Ο Όμιλος Yuhong παρέχει τεκμηρίωση που πιστοποιεί τις δοκιμές HIC που πραγματοποιούνται σύμφωνα με το ASTM G39 / NACE TM0284.

Ερώτηση 3: Ποιος τύπος πτερυγίων είναι κατάλληλος για υγρά κλίματα;

Για βροχερές και χιονισμένες περιοχές (θαλάσσιο κλίμα, Άπω Ανατολή, Δυτική Σιβηρία), συνιστώνται πτερύγια τύπου L με γαλβανική προστασία ή εξωθημένα πτερύγια. Τα εξωθημένα πτερύγια καλύπτουν πλήρως τον σωλήνα βάσης με αλουμίνιο και αποτρέπουν τη διάβρωση στη ρίζα του πτερυγίου. Τα πτερύγια τύπου G είναι μια οικονομικά αποδοτική επιλογή για ξηρές περιοχές της ερήμου.

Ερώτηση 4: Ποιο επίδομα διάβρωσης πρέπει να υιοθετηθεί;

Το API 661 δεν καθορίζει σταθερό όριο διάβρωσης. Ο πελάτης θα το προσδιορίσει σύμφωνα με τη διαβρωτικότητα των μέσων διεργασίας. Για αναφορά: απαιτείται περιθώριο διάβρωσης 3,0 mm για ρεύματα σε μονάδες ακατέργαστης απόσταξης με περιεκτικότητα σε χλωριούχα άνω των 50 ppm. Για μη διαβρωτικά μέσα, το τυπικό όριο είναι 1,5 mm (1/16 ίντσας). Ο Όμιλος Yuhong εκτελεί υπολογισμούς πάχους τοιχώματος σύμφωνα με τα πρότυπα ASME με βάση το όριο διάβρωσης που καθορίζεται από τον πελάτη.

Ερώτηση 5: Πώς να παρακολουθείτε τη θερμική απόδοση κατά τη λειτουργία;

Συνιστάται η εγκατάσταση αισθητήρων θερμοκρασίας στην είσοδο και την έξοδο της μονάδας. Μια πτώση 20% ή περισσότερο στον συντελεστή μεταφοράς θερμότητας υποδηλώνει ρύπανση στις εξωτερικές επιφάνειες πτερυγίων. Ο καθαρισμός μπορεί να πραγματοποιηθεί με πλύσιμο νερού υψηλής πίεσης (έως 50 bar) με ειδικά απορρυπαντικά, καθαρισμό με ατμό ή μηχανικό βούρτσισμα.

Επαφή:

Email: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Παρέχουμε σχεδιασμό και κατασκευή πλήρους κύκλου προσαρμοσμένη στη γραμμή διαδικασιών σας. Στείλτε τα αιτήματα προδιαγραφών και τα ερωτήματά σας για εμπορικές προσφορές μέσω email.
