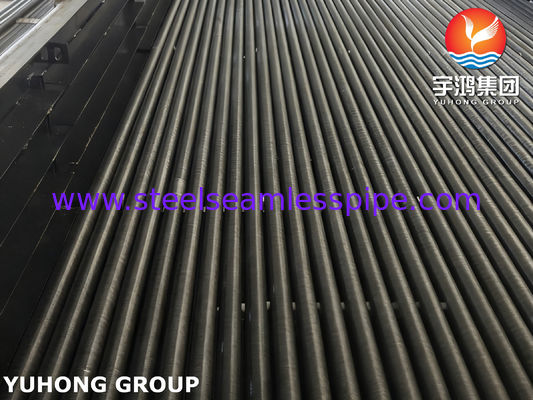

Ένας αερόψυκτος με σωλήνες με πτερύγια είναι μια συσκευή που ψύχει ένα θερμό ρευστό (υγρό ή αέριο) φυσώντας αέρα περιβάλλοντος πάνω από μια δέσμη σωλήνων. Το βασικό συστατικό είναι ο σωλήνας με πτερύγια, ο οποίος είναι ένας βασικός σωλήνας με πτερύγια προσαρτημένα στην εξωτερική του επιφάνεια. Αυτά τα πτερύγια αυξάνουν δραματικά την επιφάνεια για μεταφορά θερμότητας, καθιστώντας τη διαδικασία ψύξης πολύ πιο αποτελεσματική από τη χρήση γυμνών σωλήνων.
Η βασική αρχή είναι η μεταφορά αισθητής θερμότητας: το θερμό ρευστό διεργασίας μέσα στους σωλήνες χάνει θερμότητα στον ψυχρότερο αέρα που περνά πάνω από τα πτερύγια, προκαλώντας την πτώση της θερμοκρασίας του ρευστού.
Βασικά Συστατικά
1. Σωλήνες με Πτερύγια (Η Καρδιά του Συστήματος):
Βασικός Σωλήνας: Ο εσωτερικός σωλήνας που μεταφέρει το ρευστό διεργασίας (π.χ., νερό, λάδι, χημικά, ατμός).
Πτερύγια: Εκτεταμένες επιφάνειες προσαρτημένες στο εξωτερικό του βασικού σωλήνα. Είναι η κύρια διεπαφή για τη μεταφορά θερμότητας στον αέρα.
Κοινά Είδη Πτερυγίων:
Πτερύγια "L": Μια λωρίδα υλικού πτερυγίου τυλιγμένη γύρω από τον σωλήνα με μια βάση σε σχήμα "L". Κοινό για μέτριες θερμοκρασίες.
Πτερύγια "G": Παρόμοια με τα L-footed, αλλά με πιο σφιχτό κλείδωμα, καλύτερα για υψηλότερες θερμοκρασίες και θερμική κυκλοφορία.
Ενσωματωμένα Πτερύγια: Το πτερύγιο είναι τυλιγμένο σε μια αυλάκωση που έχει υποστεί μηχανική κατεργασία στον σωλήνα και στη συνέχεια τυλίγεται υπό τάση για πολύ ισχυρή, αδιάσπαστη σύνδεση. Εξαιρετικό για υψηλή θερμοκρασία και πίεση.
Εξωθημένα Πτερύγια: Ένα πτερύγιο δημιουργείται με την εξώθηση αλουμινίου από έναν διμεταλλικό σωλήνα (π.χ., ένα χιτώνιο αλουμινίου σε έναν πυρήνα χάλυβα). Αυτό παρέχει μια απρόσκοπτη, εξαιρετικά αποτελεσματική σύνδεση και είναι πολύ ανθεκτικό.
2. Ανεμιστήρες και Οδηγοί:
Αξονικοί Ανεμιστήρες: Μεγάλοι ανεμιστήρες που μοιάζουν με έλικες και μετακινούν έναν μεγάλο όγκο αέρα σε όλη τη δέσμη σωλήνων.
Οδηγοί Ανεμιστήρων: Τυπικά ηλεκτρικοί κινητήρες, μερικές φορές με μεταβλητής συχνότητας (VFD) για ακριβή έλεγχο θερμοκρασίας.
3. Δομή και θάλαμος:
Ένα στιβαρό ατσάλινο πλαίσιο που υποστηρίζει τη δέσμη σωλήνων και τη συναρμολόγηση του ανεμιστήρα.
Ένας θάλαμος είναι ένας κλειστός θάλαμος που διασφαλίζει ότι ο αέρας κατευθύνεται ομοιόμορφα μέσω της δέσμης σωλήνων και δεν διαφεύγει γύρω από τις πλευρές.

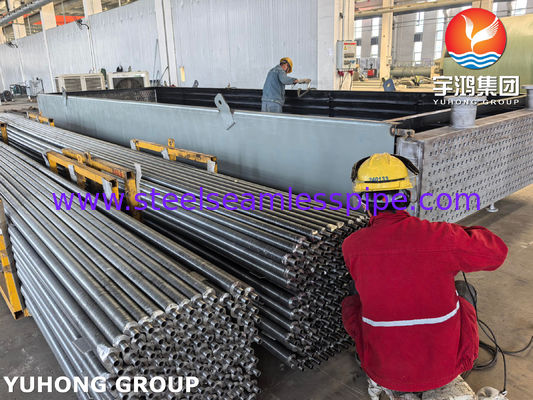

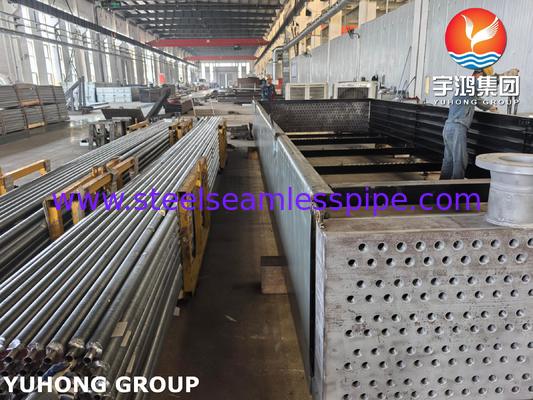

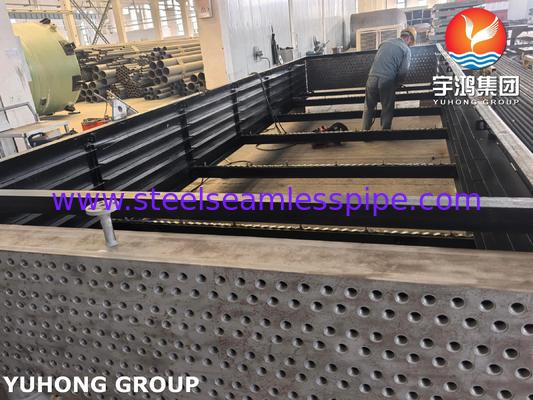

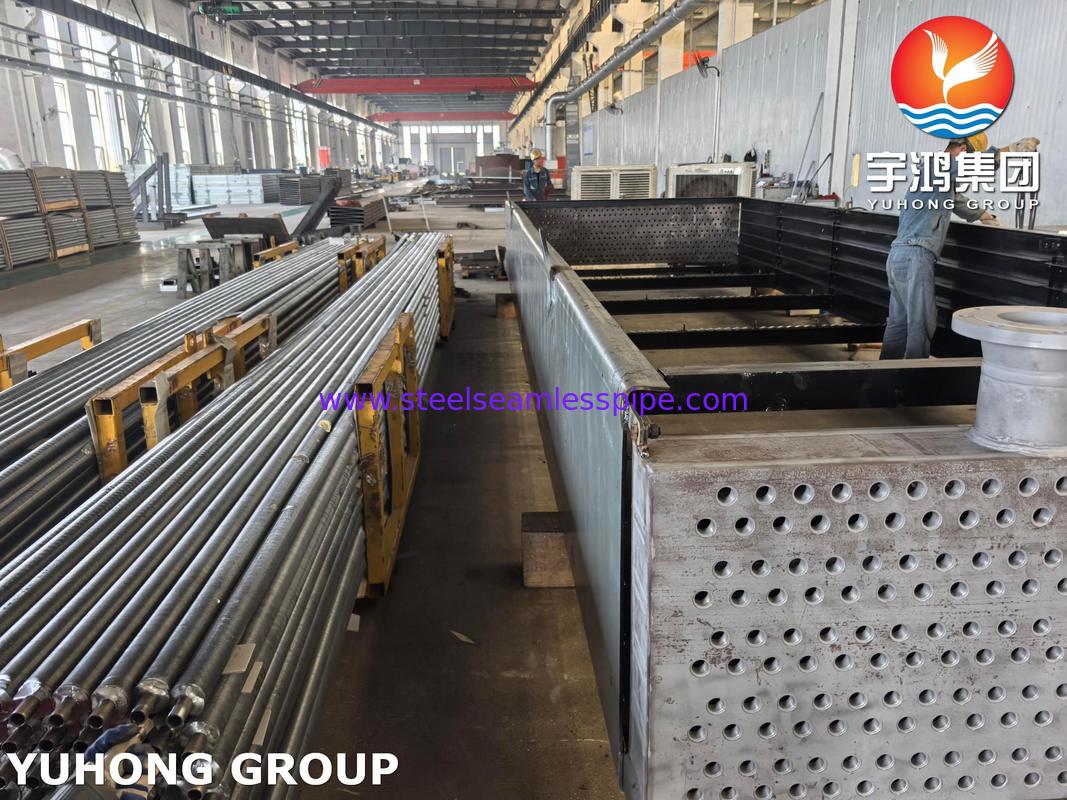

4. Κεφαλίδες:
Κουτιά ή σωλήνες σε κάθε άκρο της δέσμης σωλήνων όπου το ρευστό διεργασίας κατανέμεται στους μεμονωμένους σωλήνες (κεφαλίδα εισόδου) και συλλέγεται μετά την ψύξη (κεφαλίδα εξόδου).
Η Διαδικασία
1. Θερμό Ρευστό Είσοδος: Το θερμό ρευστό διεργασίας εισέρχεται στην κεφαλίδα εισόδου.
2. Κατανομή: Η κεφαλίδα κατανέμει το ρευστό ομοιόμορφα στους πολλαπλούς σωλήνες με πτερύγια.
3. Μεταφορά Θερμότητας: Καθώς το ρευστό ρέει μέσα από τους σωλήνες, η θερμότητά του μεταφέρεται μέσω του τοιχώματος του σωλήνα και στα πτερύγια.
4. Ροή Αέρα: Οι αξονικοί ανεμιστήρες αναγκάζουν ένα μεγάλο ρεύμα αέρα περιβάλλοντος κατά μήκος του εξωτερικού των σωλήνων με πτερύγια. Αυτός ο αέρας απορροφά τη θερμότητα από τα πτερύγια και τις επιφάνειες των σωλήνων.
5. Ψυχρό Ρευστό Έξοδος: Το πλέον ψυχρό ρευστό συλλέγεται στην κεφαλίδα εξόδου και αποστέλλεται πίσω στο σύστημα διεργασίας.
6. Θερμός Αέρας Έξοδος: Ο θερμαινόμενος αέρας εκκενώνεται στην ατμόσφαιρα.
Αυτή η ολόκληρη διαδικασία είναι ένα κλειστό κύκλωμα για το ρευστό διεργασίας, που σημαίνει ότι δεν έρχεται σε επαφή με τον ψυκτικό αέρα, αποτρέποντας τη μόλυνση και την απώλεια.
Τύποι Αερόψυκτων
Αναγκαστική Ροή: Ο ανεμιστήρας βρίσκεται στην πλευρά εισόδου, ωθώντας αέρα μέσω της δέσμης σωλήνων. Η δέσμη σωλήνων είναι ευκολότερη στην πρόσβαση για συντήρηση, αλλά ο ανεμιστήρας εκτίθεται στον κρύο, περιβάλλοντα αέρα.
Επαγόμενη Ροή: Ο ανεμιστήρας βρίσκεται στην πλευρά εξόδου, τραβώντας θερμό αέρα μέσω της δέσμης σωλήνων. Αυτό παρέχει πιο ομοιόμορφη κατανομή αέρα και προστατεύει τον ανεμιστήρα από τις καιρικές συνθήκες, αλλά ο κινητήρας του ανεμιστήρα λειτουργεί σε ένα θερμό περιβάλλον.
Κοινές Εφαρμογές
Οι αερόψυκτες είναι πανταχού παρόντες σε βιομηχανίες όπου το νερό είναι σπάνιο, ακριβό ή όπου η καθαρότητα του ρευστού διεργασίας είναι κρίσιμη.
1. Διυλιστήρια & Πετροχημικά Εργοστάσια: Ψύξη ρευμάτων υδρογονανθράκων, συμπυκνωτές υπερκειμένων για στήλες απόσταξης, ψύξη εκροής αντιδραστήρα.
2. Σταθμοί Παραγωγής Ενέργειας: Ψύξη λαδιού λίπανσης στροβίλου, συστήματα ψύξης κλειστού βρόχου.
3. Σταθμοί Συμπιεστών: Ψύκτες και ενδιάμεσοι ψύκτες για πεπιεσμένο αέρα ή αέριο.
4. HVAC & Ψύξη: Ως συμπυκνωτές (απορρίπτουν θερμότητα από το ψυκτικό μέσο στον αέρα).
5. Βιομηχανικές Διεργασίες: Ψύξη υδραυλικού λαδιού, σβέση και ψύξη διεργασίας στην κατασκευή.
Πλεονεκτήματα έναντι άλλων Ψυκτών (όπως Πύργοι Ψύξης)
Ένας αερόψυκτος με σωλήνες με πτερύγια είναι ένας ανθεκτικός, εξοικονομητικός νερό και αποδοτικός εναλλάκτης θερμότητας. Ο σχεδιασμός του ξεπερνά έξυπνα τις κακές ιδιότητες μεταφοράς θερμότητας του αέρα χρησιμοποιώντας εκτεταμένες επιφάνειες (πτερύγια), καθιστώντας το την ιδανική λύση για βιομηχανική ψύξη όπου απαιτείται ένα αξιόπιστο, κλειστού βρόχου και φιλικό προς το περιβάλλον σύστημα.
