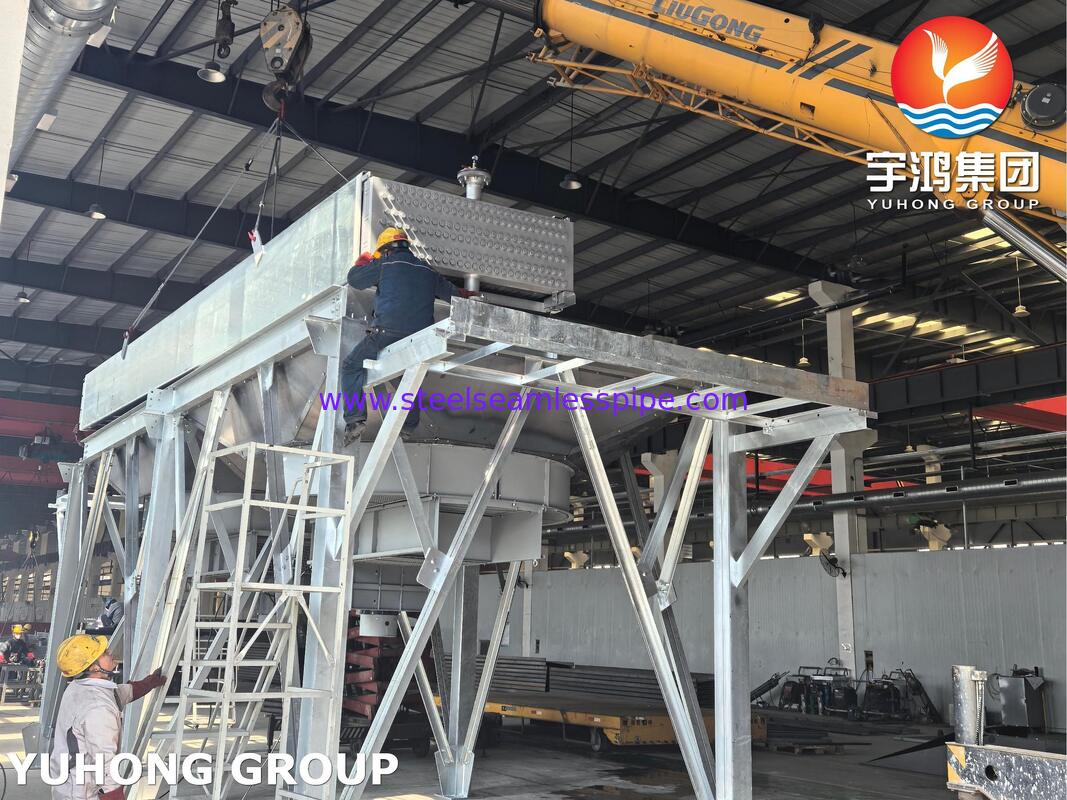

API 661 Χειροψυγμένος εναλλάκτης θερμότητας, πιστοποιημένος με σήμα ASME U για διυλιστήρια πετρελαίου

API 661 Air Cooled Heat Exchanger, ASME U Stamp πιστοποιημένο για το διυλιστήριο πετρελαίου

Περιγραφή προϊόντος
Αυτός ο αερόψυκτος εναλλάκτης θερμότητας με πιστοποίηση ASME U Stamp API 661 είναι σχεδιασμένος για διεργασίες διυλιστηρίων λαδιού υψηλής πίεσης. Διαθέτοντας σωλήνες με πτερύγια από ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα, η διαμόρφωση κεφαλής βύσματος εξασφαλίζει απόλυτη ακεραιότητα στεγανοποίησης υπό πιέσεις έως και 15-30 MPa. Σχεδιασμένος για υδροεπεξεργασία με βαριά ρύπανση, κλάσματα διύλισης και ακραίες θερμικές συνθήκες, αυτός ο ψύκτης αέρα χαμηλής συντήρησης παρέχει βέλτιστη απαγωγή θερμότητας και πλήρη εξοικονόμηση νερού.

Προδιαγραφές προϊόντος

Εισαγωγή

Πρότυπο πυρήνα: Κατασκευάζεται αυστηρά σύμφωνα με τους κωδικούς API 661 (Air-Cooled Heat Exchangers for General Refinery Service) και τους κωδικούς ASME Section VIII Division 1.

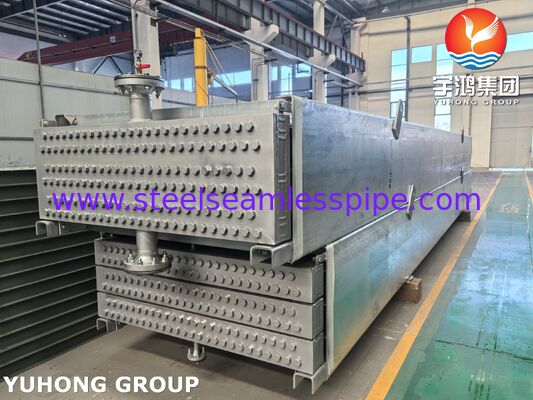

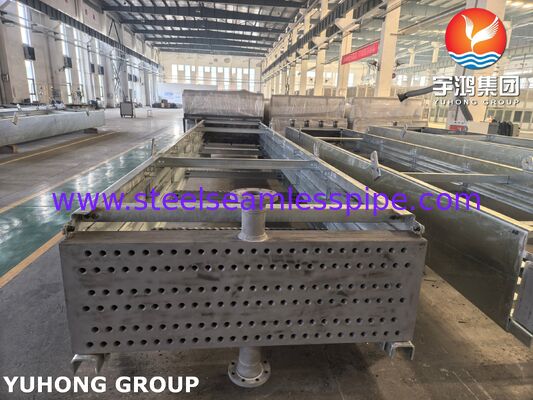

Γεωμετρία κεφαλής: Κατασκευασμένο από συμπαγή σφυρηλάτηση ή βαριές συγκολλημένες πλάκες. Οι οπές βύσματος με σπείρωμα κατεργάζονται στο φύλλο κεφαλής ακριβώς απέναντι από κάθε άκρο σωλήνα.

Μηχανισμός σφράγισης: Η ατομική πρόσβαση σωλήνων και η στεγανοποίηση υπό πίεση επιτυγχάνονται μέσω βυσμάτων υψηλής ακρίβειας με σπείρωμα σε συνδυασμό με μεταλλικά παρεμβύσματα.

Συμμόρφωση: Πλήρως πιστοποιημένο με τη σφραγίδα ASME "U" και καταχωρισμένο στο Εθνικό Συμβούλιο (NB), ειδικά σχεδιασμένο για περιβάλλοντα διυλιστηρίων υψηλής πίεσης, επικίνδυνα.

Βασικά Πλεονεκτήματα

Ακεραιότητα στεγανοποίησης υψηλής πίεσης: Εξαλείφει τον κίνδυνο στρέβλωσης της φλάντζας ή έκρηξης της φλάντζας κάτω από ακραίους θερμικούς κύκλους. Η διαμόρφωση κεφαλής συμπαγούς βύσματος αντέχει εύκολα σε σοβαρές υδροστατικές δοκιμές από 15 MPa έως 30 MPa.

Συντήρηση ενός σωλήνα: Επιτρέπει την απομονωμένη επιθεώρηση, τον μηχανικό καθαρισμό ή την απόφραξη του σωλήνα. Οι χειριστές μπορούν να επισκευάσουν συγκεκριμένους σωλήνες αφαιρώντας μεμονωμένα βύσματα, αποτρέποντας την ανάγκη αποσυναρμολόγησης ολόκληρης της κεφαλής.

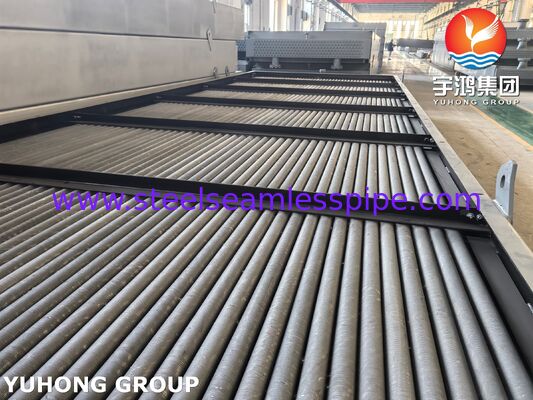

Κατασκευή ακριβείας: * Υλικά (MOC): Οι σωλήνες βάσης χρησιμοποιούν ανθρακούχο χάλυβα SA106B ή ανοξείδωτο χάλυβα SA213-TP316L, μηχανικά συνδεδεμένο με ελικοειδή ψηλά πτερύγια αλουμινίου.

Ρομποτική σύνδεση: Τα προηγμένα αυτοματοποιημένα ρομπότ συγκόλλησης Yuhong εκτελούν συνδυασμένη διόγκωση αντοχής και συγκόλληση σφράγισης για να εγγυηθούν αρθρώσεις μηδενικής διαρροής.

Εκτόνωση καταπόνησης: Η υποχρεωτική θερμική επεξεργασία μετά τη συγκόλληση (PWHT) εκτελείται στις πλήρως συγκολλημένες κεφαλές για την εξάλειψη των υπολειμματικών τάσεων και την αποφυγή ρωγμών από διάβρωση λόγω καταπόνησης (SCC).

Τυπικές Εφαρμογές

Διεργασίες διυλιστηρίου υψηλής πίεσης: Ιδανικό για υδροαποθείωση (HDS), υδροπυρόλυση και ψύξη λυμάτων του αντιδραστήρα καταλυτικής αναμόρφωσης.

Συμπύκνωση επικίνδυνων υγρών: Εφαρμόζεται σε εναέρια συμπύκνωση αερίου μονάδας ακατέργαστης απόσταξης (CDU) όπου απαιτείται μηδενική ανοχή για επικίνδυνη ατμοσφαιρική διαρροή.

Άνυδρες Περιοχές: Προσφέρει 100% εξοικονόμηση νερού, εξαλείφοντας την απολέπιση, τα γενικά έξοδα επεξεργασίας νερού και τις υποχρεώσεις απόρριψης λυμάτων που σχετίζονται με συστήματα υδρόψυξης.

Σύγκριση: Τύπος βύσματος έναντι τύπου αφαιρούμενου καλύμματος

Όρια πίεσης:

-Τύπος βύσματος: Η εγγενώς άκαμπτη δομή κιβωτίου χωρίς μπουλόνια χειρίζεται με ασφάλεια σοβαρές εφαρμογές υψηλής πίεσης που υπερβαίνουν τα 10 MPa (έως 35 MPa).

-Τύπος αφαιρούμενης πλάκας κάλυψης: Περιορίζεται από την πιθανή απόκλιση μεγάλων ορθογώνιων πλακών κάλυψης και μακράς περιμετρικής βίδας. Γενικά περιορίζεται σε διεργασίες χαμηλής έως μέσης πίεσης κάτω από 5–7 MPa.

Αποτελεσματικότητα καθαρισμού και επιθεώρησης:

-Τύπος βύσματος: Απαιτεί μεμονωμένη αφαίρεση βύσματος για τον καθαρισμό του σωλήνα. Για υψηλής ρύπανσης, βαριά υπολειμματικά ακατέργαστα ρεύματα, ο συνολικός καθαρισμός ανάκαμψης διαρκεί περισσότερο.

-Τύπος αφαιρούμενης πλάκας κάλυψης: Η αφαίρεση των περιμετρικών μπουλονιών εκθέτει αμέσως ολόκληρο το φύλλο σωλήνα. Αυτό επιτρέπει το γρήγορο μηχανικό βούρτσισμα και το χημικό ξέπλυμα, καθιστώντας το εξαιρετικά αποτελεσματικό για εφαρμογές χαμηλής πίεσης και υψηλής ρύπανσης.

Συντήρηση και αξιοπιστία άρθρωσης:

-Τύπος βύσματος: Βασίζεται σε τοπικά παρεμβύσματα βύσματος μικρής διαμέτρου. Η μειωμένη περίμετρος στεγανοποίησης ελαχιστοποιεί τα γενικά έξοδα συντήρησης και παρέχει υψηλή λειτουργική συνέπεια κατά τη διάρκεια ξαφνικών θερμικών κραδασμών.

-Τύπος αφαιρούμενης πλάκας κάλυψης: Χρησιμοποιεί μια μεγάλη, μονή περιμετρική φλάντζα. Οι υψηλές διαφορές θερμοκρασίας προκαλούν ανομοιόμορφη θερμική διαστολή κατά μήκος της πλάκας, αυξάνοντας τον κίνδυνο αστοχίας της φλάντζας και απαιτώντας συχνούς ελέγχους ροπής.

Yuhong Holding Group Co., Ltd.είναι ένας κορυφαίος παγκόσμιος κατασκευαστής που ειδικεύεται σε εξοπλισμό διεργασιών υψηλών προδιαγραφών, συμπεριλαμβανομένων εναλλάκτες θερμότητας κελύφους και σωλήνων βαρέως τύπου, ψύκτες αέρα, συμπυκνωτές, εξατμιστές και δοχεία προσαρμοσμένης πίεσης. Τοποθετημένο σε στρατηγική θέση για να εξυπηρετεί τους βιομηχανικούς τομείς μεσαίας έως υψηλής ποιότητας, η Yuhong προσφέρει ισχυρές θερμικές και μηχανικές λύσεις σχεδιασμένες για ακραία περιβάλλοντα λειτουργίας σε βιομηχανίες διύλισης πετρελαίου, πετροχημικών, χημικής επεξεργασίας και παραγωγής ηλεκτρικής ενέργειας.
