ASME VIII‐1, API 661 Χειροψυγμένος εναλλάκτης θερμότητας για τη διύλιση πετρελαίου και τη βιομηχανία ηλεκτρικής ενέργειας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Yuhong
Πιστοποίηση:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Αριθμό μοντέλου:	ψύκτη αέρα

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 Σετ
Τιμή:	1 - 1000000 USD
Συσκευασία λεπτομέρειες:	Αχυρόστρωμα
Χρόνος παράδοσης:	45 - 150 ημέρες
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	100 σετ το μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (330)

Άνευ ραφής σωλήνας ανοξείδωτου (322)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (36)

Τύπος βελόνας (152)

Τύπος πτερύγας (703)

θερμοανταλλάκτης (27)

σωλήνας ανταλλακτών θερμότητας (458)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (46)

Ανταλλάκτης θερμότητας Tubesheet (125)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (11)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (132)

Σωλήνας κραμάτων νικελίου (273)

Σωλήνας κραμάτων νικελίου (100)

Σωλήνας κραμάτων χαλκού (249)

Σωλήνας χάλυβα κραμάτων (210)

Σωλήνας τιτανίου (20)

φωτεινός ανοπτημένος σωλήνας (172)

Σωλήνας λεβήτων (152)

συναρμολόγηση χάλυβα (859)

Φλάντζα χάλυβα (658)

Άλλα (404)

Εξαρτήματα Επένδυσης (8)

Λεπτομερής Περιγραφή Προϊόντος

Επισημαίνω:

Ανεμοψυγείο ASME VIII-1 για διύλιση πετρελαίου

Ηλεκτρονική συσκευή ψύξης αέρα για τον τομέα της ενέργειας

βιομηχανική ψύξη αέρα με πιστοποίηση ASME

ASME VIII‐1, API 661 Χειροψυγμένος εναλλάκτης θερμότητας για τη διύλιση πετρελαίου και τη βιομηχανία ηλεκτρικής ενέργειας

Η Yuhong Group Co., Ltd είναι ένας κορυφαίος κινεζικός κατασκευαστής εξοπλισμού ανταλλαγής θερμότητας.2015, σχεδιάζει και κατασκευάζει ψυκτικά αέρα σύμφωνα με την API 661 και την ASME Section VIII Div. 1, και επίσης προμηθεύει ανταλλακτές θερμότητας.πετροχημικές και ηλεκτροπαραγωγικές βιομηχανίες.

Περιγραφή του προϊόντος

Η συσκευή ψύξης με αέρα (Air Cooled Heat Exchanger - ACHE), σχεδιασμένη και κατασκευασμένη σύμφωνα με τις απαιτήσεις των προδιαγραφών API 661 και του τμήματος VIII της ASME,είναι εξοπλισμός υψηλής αποδοτικότητας για τη συμπίεση και συμπύκνωση ρευστών και αερίων με τη χρήση ατμοσφαιρικού αέρα ως μέσου ψύξηςΟ εξοπλισμός αυτός προορίζεται για λειτουργία σε βαριές βιομηχανικές συνθήκες σε εγκαταστάσεις διύλισης πετρελαίου, πετροχημικής, επεξεργασίας αερίου και θερμικής ενέργειας.

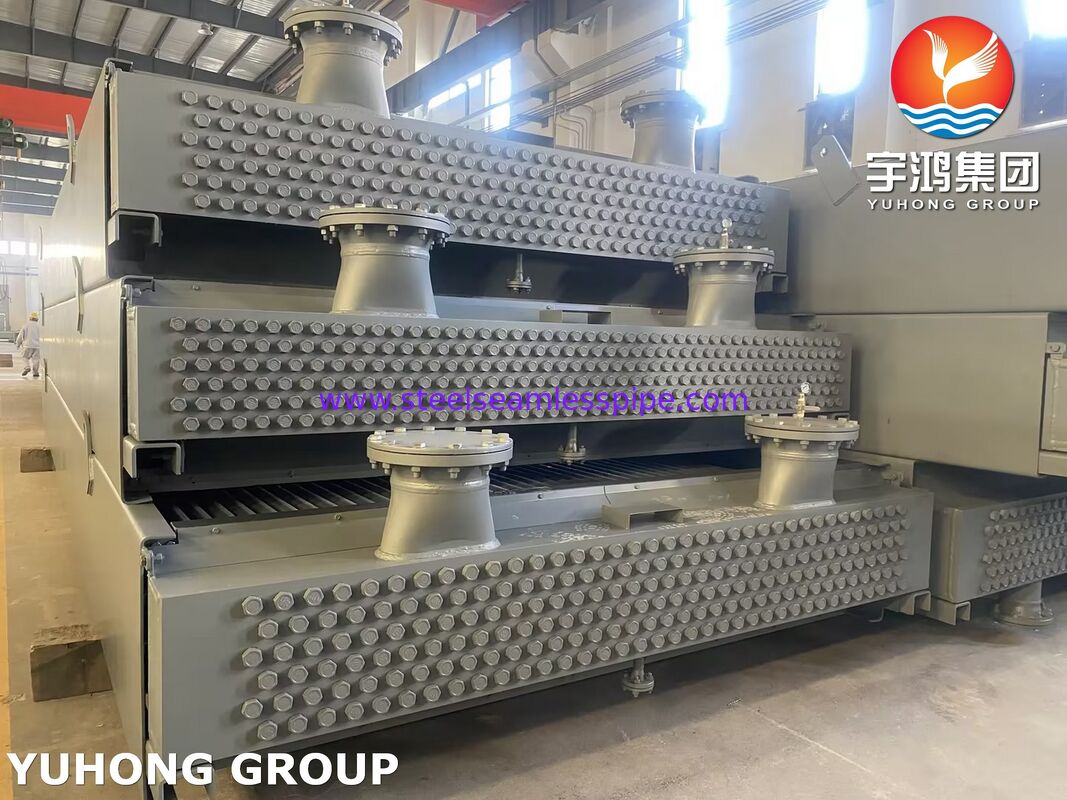

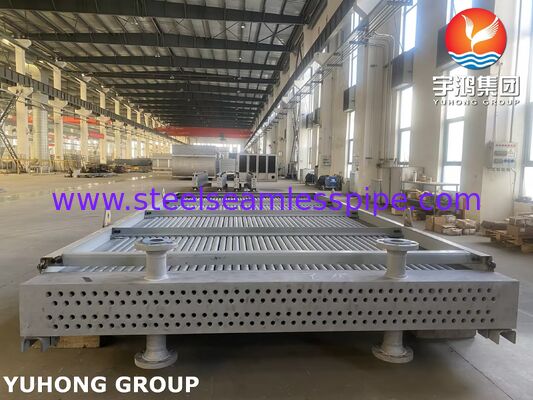

Ο σχεδιασμός του ψυκτικού αέρα περιλαμβάνει τα ακόλουθα κύρια στοιχεία:

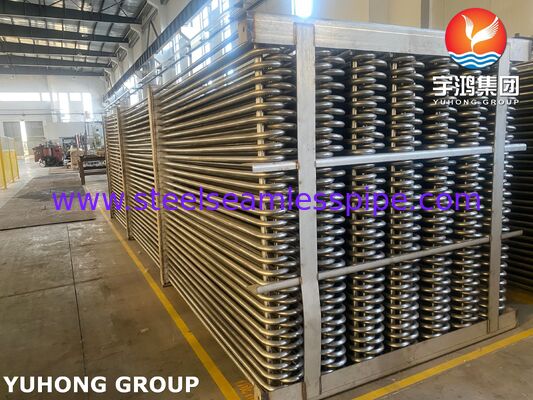

Συσκευή σωλήνωνΤο κύριο στοιχείο ανταλλαγής θερμότητας.
Άξονες ανεμιστήρες∆εσμευόμενη ή επαγωγική παροχή αέρα.
Κεφάλαια- διανομή του μέσου της διαδικασίας μέσω των σωλήνων.
Διαρθρωτικό πλαίσιο
Λουβέρες- για τον έλεγχο της ροής αέρα ανάλογα με τις εποχικές θερμοκρασίες.

Τεχνικές προδιαγραφές

Παράμετρο	Значение / Описание
Κώδικες σχεδιασμού	API 661 (7η έκδοση, ISO 13706), ASME Τμήμα VIII Διαίρεση 1
Πιστοποίηση	Σφραγίδα ASME U
Τύπος σχεδίου	Επαναγκαστική ή προκαλούμενη ανάληψη
Τύπος επικεφαλίδας	Τύπος πρίζας, τύπου αφαιρούμενης πλάκας κάλυψης, τύπου πολλαπλών
Υλικό σωλήνων	Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για να προσδιορίσουν τις απαιτήσεις του παρόντος κανονισμού.
Υλικό πτερυγίων	Αλουμίνιο (πιο συνηθισμένο), ανοξείδωτο χάλυβα
Τύπος πτερυγίου	∆ΕΙΤΕΡΙΚΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ
Υλικό επικεφαλίδας	ASTM A516 Gr.60 / χάλυβα άνθρακα / ανοξείδωτο χάλυβα
Πεδίο θερμοκρασίας	έως -40°C έως +600°C
Μέγιστη πίεση λειτουργίας	μέχρι 450 bar (ανάλογα με το σχέδιο)
Διατάξη δέσμης σωλήνων	Οριζόντια (πιο συχνά) ή κατακόρυφη

Δοκιμές και έλεγχος ποιότητας

Όλα τα ψυκτικά αέρα υποβάλλονται σε μια σειρά δοκιμών σύμφωνα με το ASME τμήμα VIII τμήμα 1 και το API 661:

Τύπος δοκιμής	Πρότυπο/Απαιτούμενο	Περιγραφή
Υδροστατική δοκιμή	Αρμόδια για την κατασκευή οχημάτων	Πίεση δοκιμής: 1,3 × πίεση σχεδιασμού, Υποστήριξη πίεσης για τουλάχιστον 4 ώρες
Πνευματική δοκιμή	ΑΣΜΕ VIII UG-100	Πίεση δοκιμής: 1,1 × πίεση κατασκευής
Δοκιμή διαρροής	Δοκιμή διαρροής	Υποχρεωτική επιθεώρηση όλων των συγκολλημένων αρθρώσεων
Δοκιμή δονήσεων	ΑΠΙ 661	Έλεγχος της έντασης δονήσεων, όριο όχι μεγαλύτερο του 20% της επιτρεπόμενης τιμής API 661
Δοκιμή θορύβου	API 661 Παράρτημα Ε	Μέτρηση του επιπέδου ήχου σύμφωνα με την τυποποιημένη διαδικασία
Επιθεώρηση τρίτου	Απαραίτητη	Επιθεώρηση από ανεξάρτητο επιθεωρητή (κατά αίτηση του πελάτη)

Σημείωση.Όλη η τεκμηρίωση ποιότητας για τα εξαρτήματα υπό πίεση παρέχεται σύμφωνα με το πρότυπο EN 10204 3.1

Πλεονεκτήματα του ψυκτικού αέρα σύμφωνα με τις API 661 και ASME

Δεν καταναλώνει νερό.Σε αντίθεση με τα συστήματα ψύξης με νερό, ο ψυκτικός αέρας δεν απαιτεί συνεχή παροχή νερού και δεν δημιουργεί κίνδυνο μόλυνσης του νερού από μέσα διεργασίας.
Η οικονομική απόδοση.Καμία δαπάνη επεξεργασίας νερού ή διάθεσης λυμάτων, μειωμένα λειτουργικά έξοδα.
Περιβαλλοντική ασφάλεια.Καμία απόρριψη μολυσμένου νερού και ελάχιστη περιβαλλοντική επίπτωση.
Υψηλή αξιοπιστία και αντοχή.Ο σχεδιασμός σύμφωνα με την API 661 εξασφαλίζει αντοχή στην διάβρωση, τη διάβρωση και τα δονητικά φορτία.
Ευελιξία στη διάταξη.Ο εξοπλισμός μπορεί να τοποθετηθεί τόσο σε θεμέλια εδάφους όσο και σε ράφους σωλήνων.
Ευρεία γκάμα υλικών.Μετασχηματίζει χάλυβα άνθρακα σε κράματα τιτανίου και διπλού, επιτρέποντας τη λειτουργία με διαβρωτικά και υψηλής θερμοκρασίας μέσα.

Χαρακτηριστικά σχεδιασμού

Χαρακτηριστικά σχεδιασμού των κουτιών επικεφαλίδων.Οι κεφαλές των ψυκτικών αέρα έχουν ορθογώνια διατομή, γεγονός που περιπλέκει τον υπολογισμό του ελάχιστου πάχους τοιχώματος σε σύγκριση με τα κυλινδρικά δοχεία πίεσης.Ο όμιλος Yuhong εκτελεί υπολογισμούς επικεφαλίδων χρησιμοποιώντας τη μέθοδο πεπερασμένων στοιχείων (FEA) για την επιβεβαίωση της δομικής ακεραιότητας, σύμφωνα με το API 661 και το ASME.

Θερμικός διαχωρισμός επικεφαλής.Σύμφωνα με την API 661, όταν η διαφορά θερμοκρασίας μεταξύ των τμημάτων εισόδου και εξόδου της κεφαλής υπερβαίνει τους 110 °C (200 °F), εφαρμόζεται διαχωρισμός κεφαλής για την αντιστάθμιση των θερμικών παραμορφώσεων.

Έλεγχος ροής αέρα.Τα ρυθμιζόμενα πτερύγια επιτρέπουν την προσαρμογή της ικανότητας ψύξης στις εποχικές αλλαγές της θερμοκρασίας περιβάλλοντος.

Εφαρμογές

Οι ψύκτες αέρα του ομίλου Yuhong σύμφωνα με τα πρότυπα API 661 και ASME Section VIII Div.1 χρησιμοποιούνται ευρέως στους ακόλουθους κλάδους και διαδικασίες:

Βιομηχανία	Τυπική εφαρμογή
Επεξεργασίες πετρελαίου	Ψύξη ροών υδρογονανθράκων, συμπύκνωση προϊόντων άνω των κολώνων, ψύξη μέσων αντιδραστήρα
Πετροχημικές εγκαταστάσεις	Ψύξη προϊόντων αντίδρασης, συμπύκνωση μετά τους αντιδραστήρες, ψύξη στήλων απόσταξης
Επεξεργασία αερίου	Κοντενσάνωση ενδοπυρηνικών φυσικού αερίου (NGL) και ψύξη ροών αερίου
Ηλεκτρικοί σταθμοί	Ψύξη πετρελαίου τουρμπίνης, ψύξη πετρελαίου μετασχηματιστή, βοηθητική ψύξη
Χημική βιομηχανία	Ψύξη χημικών αντιδραστήρων, συμπύκνωση σε διεργασίες απόσταξης

Σημείωση:Για τις μονάδες διύλισης πετρελαίου και πετροχημικών, η συμμόρφωση με την API 661 αποτελεί υποχρεωτική απαίτηση για τους περισσότερους διεθνείς εργολάβους EPC.

Τύποι ψυκτών αέρα που διατίθενται για παραγγελία

Ο όμιλος Yuhong κατασκευάζει ψυκτικά αέρα στις ακόλουθες διαμορφώσεις σχεδιασμού:

Αναγκαστική στρατολόγησηΟι ανεμιστήρες βρίσκονται κάτω από το δέμα του σωλήνα.
Προκαλούμενο σχέδιοΟι ανεμιστήρες είναι τοποθετημένοι πάνω από το δέμα του σωλήνα.
ΟριζόντιαΟι σωλήνες διατίθενται οριζόντια, η ροή του αέρα κάθετη προς τους σωλήνες.Διαθέτει συμπαγές σχεδιασμό και ευκολία συντήρησης (το δέμα σωλήνα μπορεί εύκολα να αφαιρεθεί για καθαρισμό).
ΒόρειοςΧρησιμοποιούνται όταν ο χώρος είναι περιορισμένος.
Σχήμα V / πλαίσιο ΑΟι σωλήνες διατίθενται σε σχήμα V. Μέγιστη έκταση ανταλλαγής θερμότητας σε συμπαγές σχεδιασμό.
