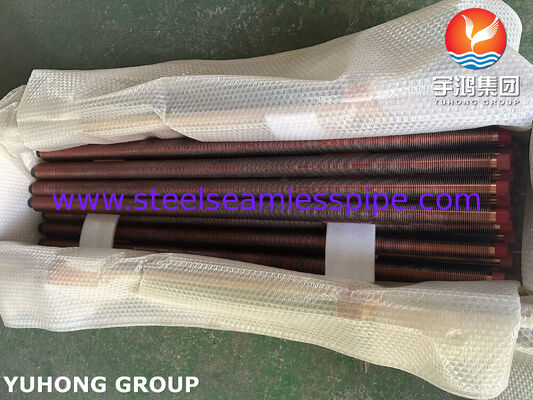

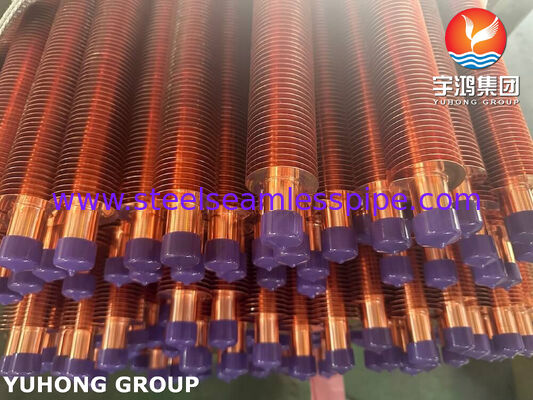

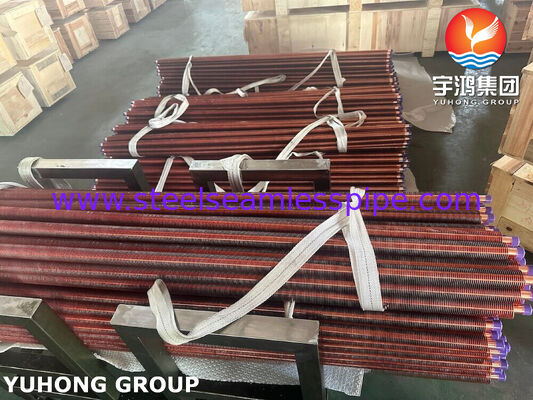

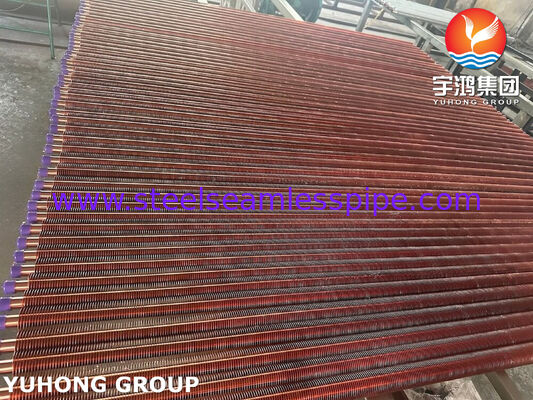

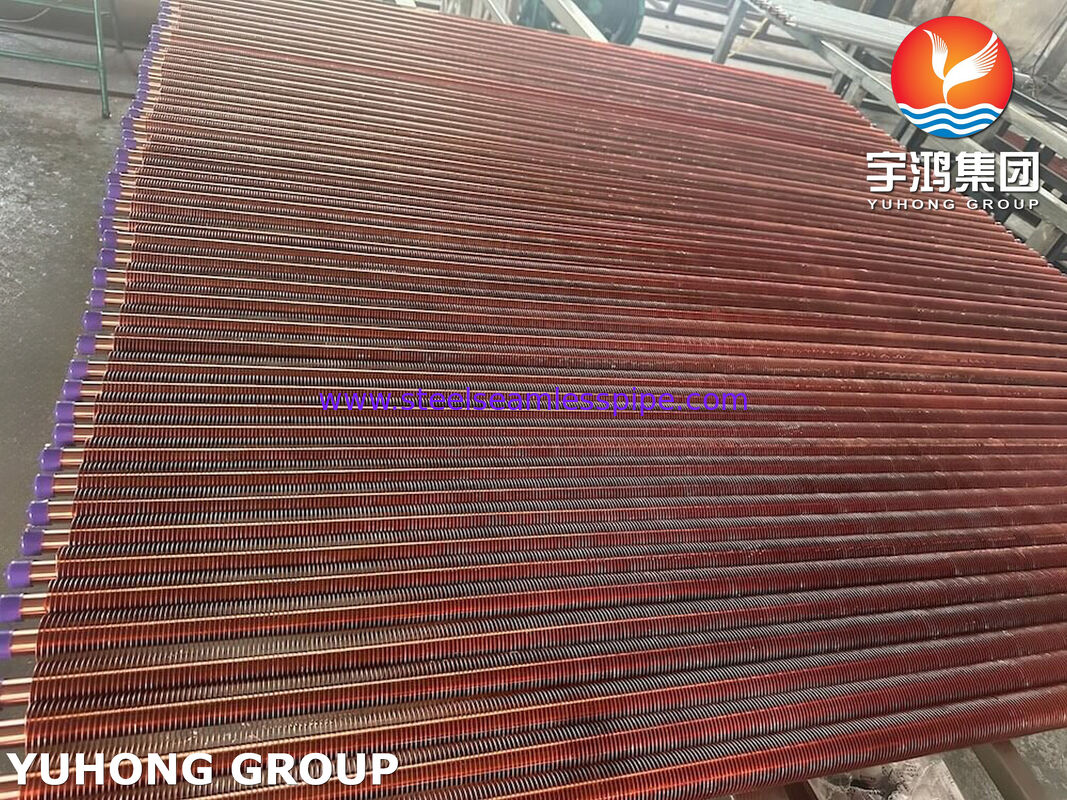

ASTM B111 C68700 Εξωθημένοι σωλήνες με πτερύγια για εναλλάκτες θερμότητας

Οι εξωθημένοι σωλήνες με πτερύγια που κατασκευάζονται με ορείχαλκο αλουμινίου ASTM B111 C68700 έχουν σχεδιαστεί για εξοπλισμό μεταφοράς θερμότητας που απαιτεί σωλήνα από κράμα χαλκού με καλή θερμική αγωγιμότητα, μηχανική αντοχή και αντοχή στη διάβρωση σε κατάλληλα επιλεγμένα περιβάλλοντα υπηρεσίας νερού.

Το C68700, γνωστό και ως ορείχαλκος αλουμινίου, είναι ένα κράμα χαλκού-ψευδαργύρου που περιέχει αλουμίνιο και ελεγχόμενη προσθήκη αρσενικού. Χρησιμοποιείται συνήθως σε σωληνώσεις συμπυκνωτών και εναλλακτών θερμότητας. Το ASTM B111/B111M καλύπτει απρόσκοπτους σωλήνες χαλκού και κραμάτων χαλκού για συμπυκνωτές, εξατμιστές και εναλλάκτες θερμότητας, συμπεριλαμβανομένου του UNS C68700.

Σε μια συναρμολόγηση εξωθημένου σωλήνα με πτερύγια, ένα εξωτερικό περίβλημα με πτερύγια επεκτείνεται μηχανικά πάνω από τον βασικό σωλήνα για να δημιουργήσει στενή επαφή μεταξύ των δύο εξαρτημάτων. Τα πτερύγια αυξάνουν την εξωτερική επιφάνεια μεταφοράς θερμότητας, βελτιώνοντας την ανταλλαγή θερμότητας με τον περιβάλλοντα αέρα ή άλλο ρευστό, ανάλογα με τον σχεδιασμό του εξοπλισμού.

Διευκρίνιση προδιαγραφών: Το ASTM B111 ισχύει για τον βασικό σωλήνα C68700. Το υλικό των πτερυγίων, η διαδικασία εξώθησης ή επέκτασης, η γεωμετρία των πτερυγίων και οι ανοχές της τελικής συναρμολόγησης πρέπει να προσδιορίζονται ξεχωριστά. Εάν το προβλεπόμενο προϊόν χρησιμοποιεί βασικό σωλήνα C68700 με περίβλημα πτερυγίων αλουμινίου, πρέπει επίσης να προσδιορίζεται ο βαθμός κράματος αλουμινίου.

• Ενισχυμένη επιφάνεια μεταφοράς θερμότητας: Τα εξωθημένα πτερύγια αυξάνουν την εξωτερική επιφάνεια που είναι διαθέσιμη για την ανταλλαγή θερμότητας.

• Βασικός σωλήνας από κράμα χαλκού: Το C68700 προσφέρει έναν χρήσιμο συνδυασμό αντοχής και αντοχής στη διάβρωση για κατάλληλες υπηρεσίες συμπυκνωτών και εναλλακτών θερμότητας.

• Μηχανική επαφή πτερυγίου-σωλήνα: Μια σωστά κατασκευασμένη εφαρμογή παρεμβολής βοηθά στην υποστήριξη της θερμικής επαφής μεταξύ του βασικού σωλήνα και του περιβλήματος των πτερυγίων.

• Διαμορφώσεις ειδικές για την εφαρμογή: Οι διαστάσεις του σωλήνα, το ύψος των πτερυγίων, η απόσταση και το μήκος μπορούν να προσαρμοστούν σε εγκεκριμένα σχέδια.

• Ιχνηλασιμότητα υλικού: Μπορούν να παρασχεθούν πιστοποιητικά βασικού σωλήνα και έγγραφα επιθεώρησης σύμφωνα με τις απαιτήσεις του έργου.

Οι ακόλουθες είναι αντιπροσωπευτικές εμπορικές διαστάσεις για εξωθημένους σωλήνες με πτερύγια. Τα τελικά μεγέθη εξαρτώνται από τον σχεδιασμό του εναλλάκτη θερμότητας, την απαιτούμενη απόδοση μεταφοράς θερμότητας, το υλικό των πτερυγίων και τα σχέδια του πελάτη.

Σημαντικό: Αυτές είναι ενδεικτικές εμπορικές σειρές, όχι διαστασιακές απαιτήσεις που επιβάλλονται από το ASTM B111. Το πρότυπο καλύπτει απρόσκοπτους σωλήνες χαλκού και κραμάτων χαλκού έως 80 mm σε διάμετρο, ενώ τα πραγματικά διαστασιακά όρια και οι ανοχές πρέπει να επαληθεύονται έναντι της επιλεγμένης μορφής προϊόντος και της ισχύουσας έκδοσης του προτύπου.

Για να επιλέξετε την κατάλληλη διαμόρφωση, προσδιορίστε:

• Εξωτερική διάμετρος και πάχος τοιχώματος βασικού σωλήνα.

• Συνολικό μήκος σωλήνα και μήκος με πτερύγια.

• Κράμα πτερυγίων, ύψος πτερυγίων, πάχος και απόσταση.

• Απαιτούμενα κριτήρια επαφής ή συγκόλλησης πτερυγίου-σωλήνα.

• Θερμοκρασία λειτουργίας, πίεση, σύνθεση ρευστού και μέσο ψύξης.

• Απαιτούμενες δοκιμές επιθεώρησης, πιστοποιητικά υλικού και ποσότητα.

Το C68700 είναι ένα κράμα ορείχαλκου αλουμινίου. Ο χαλκός αποτελεί την κύρια συνιστώσα, ο ψευδάργυρος αποτελεί την ισορροπία, και το αλουμίνιο και το αρσενικό είναι σημαντικές προσθήκες κράματος. Η σύνθεση υποστηρίζει την αντοχή και την αντοχή στη διάβρωση του κράματος σε κατάλληλα περιβάλλοντα εναλλάκτη θερμότητας.

Αυτά τα όρια περιγράφουν το βασικό κράμα C68700. Το εξωθημένο περίβλημα πτερυγίων μπορεί να χρησιμοποιεί διαφορετικό κράμα και πρέπει να έχει τη δική του προδιαγραφή υλικού και πιστοποίηση. Το πιστοποιητικό υλικού και η ισχύουσα έκδοση του ASTM B111/B111M θα πρέπει να διέπουν την αποδοχή.

Οι μηχανικές ιδιότητες εξαρτώνται από την κατάσταση του σωλήνα, την κατάσταση κατασκευής και τις ισχύουσες απαιτήσεις προϊόντος. Οι παρακάτω τιμές είναι ενδεικτικές για ανόπτητο σωλήνα C68700. η προδιαγραφή αγοράς και η ισχύουσα έκδοση του ASTM B111/B111M θα πρέπει να καθορίζουν τα τελικά όρια αποδοχής.

*Ενδεικτικές τιμές που αναφέρονται για ανόπτητο σωλήνα C68700. επιβεβαιώστε τις ισχύουσες απαιτήσεις ανάλογα με την κατάσταση πριν τις δημοσιεύσετε ως εγγυημένες τιμές αποδοχής.

Η κατάσταση του σωλήνα είναι σημαντική επειδή οι ανόπτητες, ελαφρώς ελκόμενες και σκληρά ελκόμενες συνθήκες μπορούν να έχουν διαφορετική αντοχή και ολκιμότητα. Η ολοκληρωμένη συναρμολόγηση με πτερύγια πρέπει επίσης να πληροί τις καθορισμένες διαστασιακές ανοχές και τις απαιτήσεις επαφής πτερυγίου-σωλήνα.

Η διασφάλιση ποιότητας θα πρέπει να επαληθεύει τόσο τον βασικό σωλήνα C68700 όσο και την τελική συναρμολόγηση εξωθημένου σωλήνα με πτερύγια. Το σχέδιο επιθεώρησης θα πρέπει να διακρίνει τις δοκιμές που απαιτούνται από το ASTM B111/B111M από πρόσθετους ελέγχους που καθορίζονται για το προϊόν με πτερύγια.

Το ASTM B111/B111M περιλαμβάνει απαιτήσεις για τις ισχύουσες μηχανικές δοκιμές και δοκιμές επέκτασης, δοκιμές υπολειπόμενων τάσεων και καθορισμένες δοκιμές πίεσης ή μη καταστροφικές δοκιμές. Δεν εφαρμόζονται απαραίτητα όλες οι αναφερόμενες δοκιμές σε κάθε παραγγελία. η ισχύουσα έκδοση του προτύπου και οι απαιτήσεις αγοράς καθορίζουν το πεδίο εφαρμογής των δοκιμών.

Ανάλογα με τις απαιτήσεις του έργου, μπορούν να παρασχεθούν τα ακόλουθα έγγραφα:

• Πιστοποιητικό δοκιμής υλικού για τον βασικό σωλήνα C68700.

• Αναφορές χημικής σύνθεσης και μηχανικών δοκιμών.

• Αρχεία διαστασιακής επιθεώρησης.

• Αρχεία δοκιμών με ρεύματα Eddy, υδροστατικών ή άλλων απαιτούμενων δοκιμών.

• Πιστοποίηση υλικού πτερυγίων και αναφορές επιθεώρησης τελικού προϊόντος.

• Ιχνηλασιμότητα αριθμού παρτίδας και αρχεία επιθεώρησης συσκευασίας.

• Αναφορές επιθεώρησης τρίτων όπου απαιτείται συμβατικά.

Το C68700 είναι κυρίως ένα κράμα σωλήνων συμπυκνωτών και εναλλακτών θερμότητας. Η καταλληλότητά του για μια συγκεκριμένη εφαρμογή εξωθημένου σωλήνα με πτερύγια εξαρτάται από τη χημεία του ρευστού, τη θερμοκρασία, την πίεση και το υλικό των πτερυγίων.

• Συμπυκνωτές και εξατμιστές: Για συμβατές υπηρεσίες μεταφοράς θερμότητας που απαιτούν σωληνώσεις από κράμα χαλκού.

• Βιομηχανικοί εναλλάκτες θερμότητας: Για επιλεγμένες εφαρμογές θέρμανσης και ψύξης διεργασιών.

• Εξοπλισμός μεταφοράς θερμότητας με ψύξη νερού: Όπου η χημεία του νερού και οι συνθήκες λειτουργίας είναι κατάλληλες για ορείχαλκο αλουμινίου.

• Εξειδικευμένες συναρμολογήσεις σωλήνων με πτερύγια: Όπου ο θερμικός σχεδιασμός επωφελείται από αυξημένη εξωτερική επιφάνεια και ο συνδυασμός σωλήνα-πτερυγίου έχει σχεδιαστεί για την υπηρεσία.

Για θαλασσινό νερό ή άλλα επιθετικά μέσα ψύξης, επιβεβαιώστε την καταλληλότητα για διάβρωση με τον σχεδιαστή του εξοπλισμού. Το C68700 δεν πρέπει να θεωρείται κατάλληλο για κάθε χημεία νερού ή περιβάλλον λειτουργίας.

Οι εξωθημένοι σωλήνες μας με πτερύγια μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια του πελάτη και τις ειδικές απαιτήσεις του έργου, με προσοχή στην ιχνηλασιμότητα του κράματος, τη διαστασιακή συνέπεια και την ποιότητα του τελικού προϊόντος.

• Καθορισμένο βασικό κράμα: Ορείχαλκος αλουμινίου C68700 κατασκευασμένος σύμφωνα με τις συμφωνημένες απαιτήσεις ASTM B111.

• Προσαρμοσμένη γεωμετρία πτερυγίων: Ύψος πτερυγίων, απόσταση, πάχος και μήκος με πτερύγια προσαρμοσμένα στον θερμικό σχεδιασμό.

• Ελεγχόμενη συναρμολόγηση: Η επαφή πτερυγίου-σωλήνα και η διαστασιακή ποιότητα επαληθεύονται έναντι του συμφωνημένου σχεδίου επιθεώρησης.

• Τεκμηρίωση ποιότητας: Πιστοποιητικά υλικού και αναφορές επιθεώρησης διαθέσιμες σύμφωνα με τις συμβατικές απαιτήσεις.

• Προμήθεια προσανατολισμένη στο έργο: Προσαρμοσμένα μήκη, προετοιμασίες άκρων, συσκευασία και τεκμηρίωση για έργα βιομηχανικών εναλλακτών θερμότητας.
