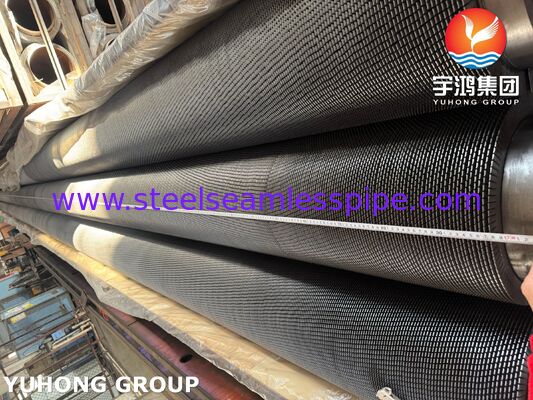

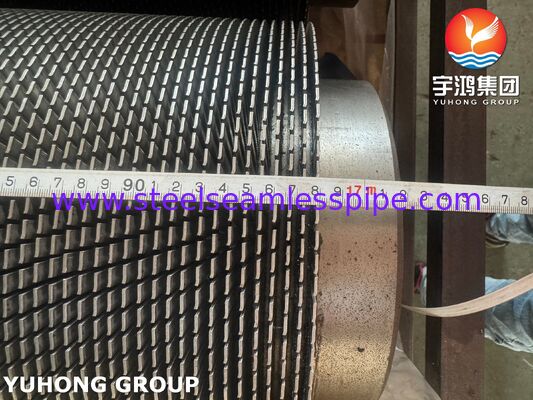

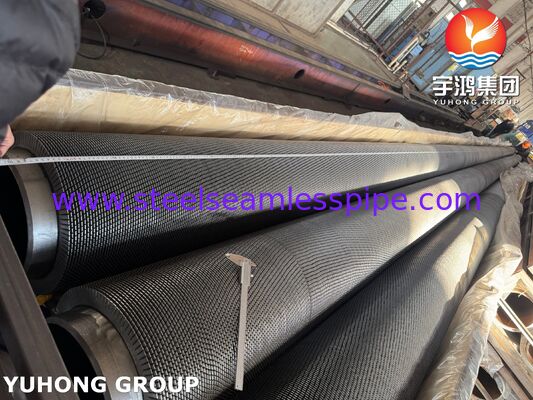

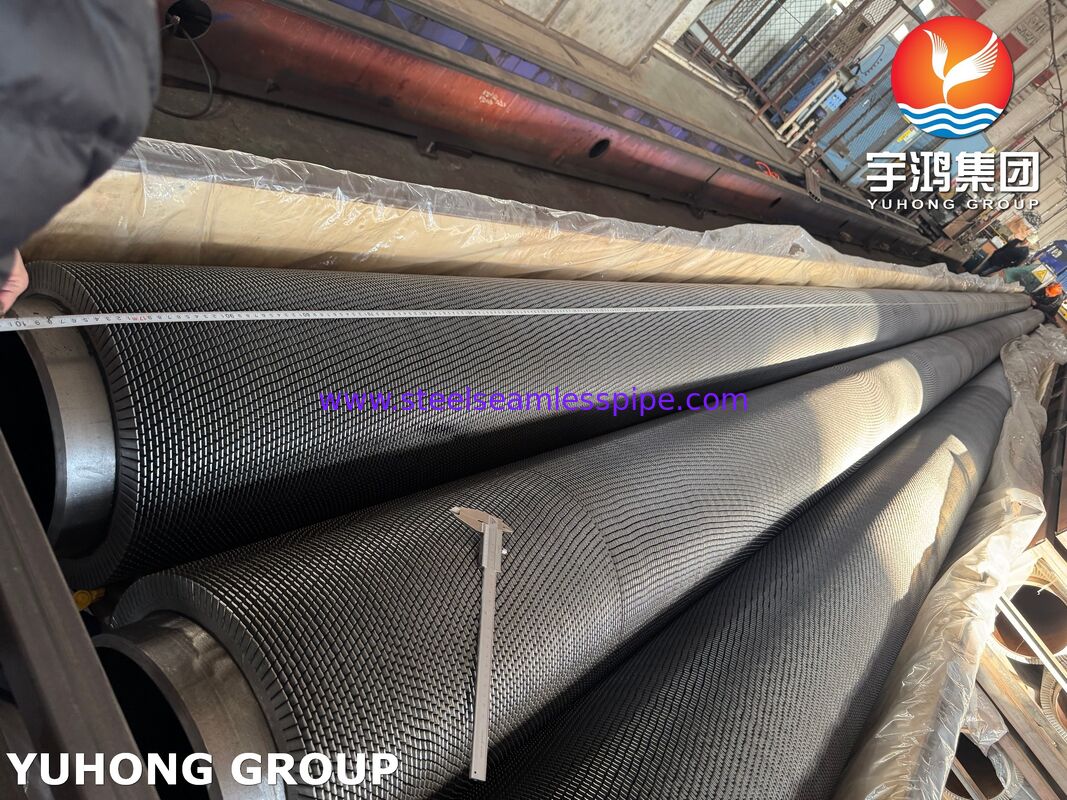

ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG

ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG

  • ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG
  • ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG
  • ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG
  • ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG
ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: YUHONG
Πιστοποίηση: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Αριθμό μοντέλου: N/A
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 500 κιλά
Τιμή: To be discussed
Συσκευασία λεπτομέρειες: Θήκη από κόντρα πλακέ ή ξύλινη θήκη από σιδερένιο πλαίσιο
Χρόνος παράδοσης: 50-120 ημέρες
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 5000 μέτρα/ημέρα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Προϊόν: Κομμένος οδοντωτά σωλήνας πτερυγίων Υλικό: ASTM A335 P22
Εφαρμογή: Εξοικονομητής HRSG Πακέτο: Θήκη από κόντρα πλακέ ή ξύλινη θήκη από σιδερένιο πλαίσιο
Επισημαίνω:

Τρόφιμα με πτερύγια ASTM A335 P22

,

Δορυφόροι με δονητές πτερύγες HRSG εξοικονομιστές

,

Τύπος πτερυγίων από κράμα P22

Οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSG – ASTM A335 P22

ΜαςΟδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSGείναι σχεδιασμένα για ανάκτηση θερμότητας υψηλής απόδοσης σε σταθμούς ηλεκτροπαραγωγής συνδυασμένου κύκλου, λέβητες ανάκτησης απορριμμάτων θερμότητας και άλλα συστήματα λέβητα υψηλής θερμοκρασίας. Ο σωλήνας βάσης κατασκευάζεται απόASTM A335 P22, ένας χάλυβας από κράμα χρωμίου-μολυβδαινίου που αναπτύχθηκε για σέρβις σε υψηλές θερμοκρασίες.

Το ASTM A335 P22 περιέχει περίπου1,90–2,60% χρώμιο και 0,87–1,13% μολυβδαίνιο, παρέχοντας έναν χρήσιμο συνδυασμό αντοχής σε υψηλή θερμοκρασία, αντοχής στην οξείδωση και αντοχής στην υποβάθμιση σε απαιτητικά περιβάλλοντα λέβητα. Η ASTM καθορίζει το A335 ως προδιαγραφή σωλήνων από κράμα φερριτικού χάλυβα χωρίς συγκόλληση για σέρβις σε υψηλές θερμοκρασίες.

Ο σχεδιασμός με οδοντωτό πτερύγιο αυξάνει σημαντικά την εξωτερική επιφάνεια μεταφοράς θερμότητας σε σύγκριση με έναν γυμνό σωλήνα. Το τμηματοποιημένο προφίλ πτερυγίων προάγει επίσης τον στροβιλισμό αερίου, συμβάλλοντας στη βελτίωση της μεταφοράς θερμότητας διατηρώντας παράλληλα μια πρακτική ισορροπία μεταξύ θερμικής απόδοσης, αντίστασης ρύπανσης, βάρους και κόστους κατασκευής.

Αυτοί οι σωλήνες είναι ιδιαίτερα κατάλληλοι γιαΟικονομιστές HRSG, όπου τα θερμά καυσαέρια μεταφέρουν την υπολειπόμενη θερμική ενέργεια στο νερό τροφοδοσίας του λέβητα πριν το νερό εισέλθει σε τμήματα υψηλότερης θερμοκρασίας του συστήματος παραγωγής ατμού.

Βασικά Χαρακτηριστικά

  • Υλικό σωλήνων βάσης:ASTM A335 P22 / ASME SA335 P22
  • Τύπος υλικού:Χάλυβας από κράμα χρωμίου-μολυβδαινίου
  • Τύπος πτερυγίου:Οδοντωτό / τμηματοποιημένο πτερύγιο
  • Κύρια εφαρμογή:Οικονομιστές HRSG
  • Άλλες εφαρμογές:Λέβητες ανάκτησης απορριμμάτων θερμότητας, λέβητες κοινής ωφέλειας, βιομηχανικοί λέβητες και συστήματα ανάκτησης θερμότητας διυλιστηρίων
  • Βιομηχανοποίηση:Πτερύγια με ελεγχόμενη συγκόλληση ή άλλη συμφωνημένη διαδικασία κατασκευής
  • Δυνατότητα σέρβις σε υψηλή θερμοκρασία
  • Εξαιρετική βελτίωση μεταφοράς θερμότητας από την πλευρά του αερίου
  • Καλή μηχανική αντοχή σε υψηλές θερμοκρασίες
  • Κατάλληλο για απαιτητικά περιβάλλοντα παραγωγής ενέργειας
  • Προσαρμοσμένη διάμετρος σωλήνα, πάχος τοιχώματος, ύψος πτερυγίου, βήμα και μήκος διαθέσιμα

Τυπικό εύρος μεγεθών

Οι πραγματικές διαστάσεις πρέπει να επιλέγονται σύμφωνα με τον θερμικό σχεδιασμό HRSG, την ταχύτητα του αερίου, την πτώση πίεσης, την πίεση στην πλευρά του σωλήνα και τις απαιτήσεις εγκατάστασης.

Είδος Τυπικό εύρος
Σωλήνας βάσης OD 25,4–63,5 χλστ
Πάχος τοιχώματος σωλήνα βάσης 2,5–8,0 mm
Συνολικό ύψος πτερυγίου 10–25 mm
Πάχος πτερυγίου 0,8–2,0 χλστ
Fin Pitch 2,5–8,0 mm
Μήκος σωλήνα 3.000–18.000 χλστ
Πυκνότητα πτερυγίων Περίπου 125–400 πτερύγια/m
Υλικό σωλήνα ASTM A335 P22
Υλικό πτερυγίων Ανθρακούχο χάλυβας / χάλυβας χαμηλής κραματοποίησης ή υλικό που καθορίζεται για το έργο

Σημείωμα:Αυτές είναι αντιπροσωπευτικές σειρές παραγωγής και όχι σταθερές απαιτήσεις διαστάσεων ASTM. Οι τελικές διαστάσεις πρέπει να καθορίζονται σύμφωνα με τη θερμική και μηχανική σχεδίαση του αγοραστή.

ASTM A335 P22 Χημική Σύνθεση

Η ακόλουθη σύνθεση βασίζεται στις απαιτήσεις ASTM A335 P22:

Στοιχείο Απαίτηση ASTM A335 P22, wt.%
Άνθρακας (C) 0,05–0,15
Μαγγάνιο (Mn) 0,30–0,60
Φώσφορος (P) ≤ 0,025
Θείο (S) ≤ 0,025
Πυρίτιο (Si) ≤ 0,50
Chromium (Cr) 1,90–2,60
Μολυβδαίνιο (Mo) 0,87–1,13

Το σύστημα κράματος χρωμίου-μολυβδαινίου είναι ο βασικός λόγος που το P22 χρησιμοποιείται ευρέως σε λέβητες υψηλής θερμοκρασίας και εξοπλισμό ανάκτησης θερμότητας.

Μηχανικές Ιδιότητες

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις για το ASTM A335 P22 περιλαμβάνουν:

Ιδιοκτησία Απαίτηση
Αντοχή εφελκυσμού ≥ 415 MPa
Ισχύς απόδοσης ≥ 205 MPa
Επιμήκυνση Σύμφωνα με τις ισχύουσες απαιτήσεις δειγμάτων και πάχους ASTM A335
Σκληρότητα Σύμφωνα με τις ισχύουσες απαιτήσεις ASTM A335

Για τον τυπικό σωλήνα P22, η συνήθως αναφερόμενη ελάχιστη αντοχή εφελκυσμού είναι415 MPa (60 ksi)και ελάχιστη αντοχή διαρροής είναι205 MPa (30 ksi). Το ASTM A335 καθορίζει επίσης απαιτήσεις σχετικά με τον εφελκυσμό, τη σκληρότητα και άλλες μηχανικές δοκιμές.

Σχέδιο με οδοντωτό πτερύγιο

Το οδοντωτό πτερύγιο αποτελείται από μια συνεχή λωρίδα πτερυγίου που σχηματίζεται με κοψίματα ή σχισμές σε κανονική απόσταση. Σε σύγκριση με ένα απλό συνεχές πτερύγιο, αυτή η τμηματοποιημένη διαμόρφωση μπορεί να διαταράξει το οριακό στρώμα και να αυξήσει τις αναταράξεις στην πλευρά του αερίου.

Για τους εξοικονομητές HRSG, ο σχεδιασμός παρέχει πολλά πλεονεκτήματα:

  • Αυξημένη εξωτερική επιφάνεια μεταφοράς θερμότητας
  • Βελτιωμένη μεταφορά θερμότητας από την πλευρά του αερίου
  • Καλύτερη ανάμειξη ροής αερίου γύρω από την επιφάνεια του πτερυγίου
  • Μειωμένη θερμική αντίσταση συνεχούς πτερυγίου
  • Καλή καταλληλότητα για συμπαγή εξοπλισμό ανάκτησης θερμότητας
  • Πρακτική αντοχή σε θερμική διαστολή και καταπονήσεις λειτουργίας
  • Ευέλικτη βελτιστοποίηση του ύψους και του βήματος των πτερυγίων σύμφωνα με τις απαιτήσεις πτώσης πίεσης από την πλευρά του αερίου

Η γεωμετρία των πτερυγίων μπορεί να προσαρμοστεί για διαφορετικές θερμοκρασίες καυσαερίων HRSG, συνθέσεις αερίων, ταχύτητες και επιτρεπόμενες πτώσεις πίεσης.

Διαδικασία Παραγωγής

Οι οδοντωτοί σωλήνες μας με πτερύγια μπορούν να κατασκευαστούν μέσω μιας ελεγχόμενης διαδικασίας σχηματισμού πτερυγίων και προσάρτησης που έχει σχεδιαστεί για να διατηρεί σταθερή γεωμετρία πτερυγίων και αξιόπιστη επαφή σωλήνα με πτερύγιο.

Τα τυπικά βήματα παραγωγής περιλαμβάνουν:

  1. Επιθεώρηση σωλήνα βάσης P22
  2. Προετοιμασία επιφάνειας σωλήνα
  3. Προετοιμασία λωρίδας πτερυγίων
  4. Σχηματισμός οδοντώσεων / τμηματοποίησης
  5. Ελεγχόμενη προσάρτηση πτερυγίου
  6. Βαθμονόμηση βήματος και ύψους πτερυγίων
  7. Επιθεώρηση διαστάσεων
  8. Καθαρισμός επιφάνειας
  9. Τελική δοκιμή NDT και πίεσης
  10. Σήμανση, συντήρηση και συσκευασία

Ιδιαίτερη προσοχή δίνεται στην ποιότητα στερέωσης του πτερυγίου επειδή η αξιόπιστη θερμική επαφή μεταξύ του πτερυγίου και του σωλήνα είναι απαραίτητη για τη διατήρηση της απόδοσης μεταφοράς θερμότητας σε όλη τη μακροχρόνια λειτουργία HRSG.

Επιθεώρηση και Δοκιμή

Ο ποιοτικός έλεγχος μπορεί να περιλαμβάνει τις ακόλουθες επιθεωρήσεις και δοκιμές σύμφωνα με τις ισχύουσες προδιαγραφές ASTM/ASME, την παραγγελία αγοράς και τις απαιτήσεις του έργου:

1. Χημική Ανάλυση

Πραγματοποιείται χημική ανάλυση θερμότητας ή/και προϊόντος για να επαληθευτεί η συμμόρφωση με την καθορισμένη χημεία P22.

2. Δοκιμή εφελκυσμού

Η δοκιμή εφελκυσμού επαληθεύει την απαιτούμενη αντοχή εφελκυσμού, αντοχή διαρροής και επιμήκυνση του σωλήνα βάσης P22.

3. Δοκιμή σκληρότητας

Η δοκιμή σκληρότητας εκτελείται σύμφωνα με τις ισχύουσες απαιτήσεις ASTM A335.

4. Υδροστατική δοκιμή

Το ASTM A335 απαιτεί κάθε μήκος σωλήνα να υποβάλλεται σε υδροστατική δοκιμή, με την επιφύλαξη των διατάξεων της προδιαγραφής.

5. Μη Καταστροφική Εξέταση

Ανάλογα με τις προδιαγραφές παραγγελίας, το NDT μπορεί να περιλαμβάνει:

  • Δοκιμή υπερήχων (UT)
  • Εξέταση δινορρευμάτων
  • Δοκιμή μαγνητικών σωματιδίων (MT)
  • Δοκιμή διεισδυτικού υγρού (PT), όπου ισχύει
  • Εξέταση στερέωσης συγκόλλησης/πτερυγίου

Το ASTM A335 απαιτεί εξέταση με μια εφαρμοστέα μη καταστροφική μέθοδο εξέτασης, με τους περιορισμούς μεθόδου και μεγέθους να διέπονται από τις σχετικές απαιτήσεις.

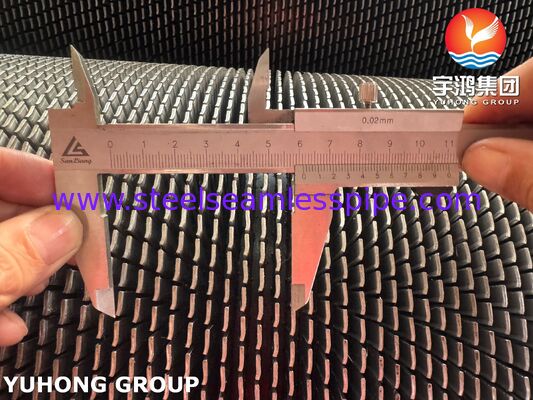

6. Επιθεώρηση διαστάσεων

Ελέγχονται οι ακόλουθες παράμετροι:

  • Εξωτερική διάμετρος σωλήνα
  • Πάχος τοιχώματος σωλήνα
  • Ευθύτητα σωλήνα
  • Μήκος σωλήνα
  • Ύψος πτερυγίου
  • Πάχος πτερυγίου
  • Βήμα πτερυγίου
  • Πυκνότητα πτερυγίων
  • Εξάρτημα πτερυγίου σε σωλήνα
  • Συνολική διάμετρος πτερυγίου

7. Οπτική και Επιφανειακή Επιθεώρηση

Οι επιφάνειες του σωλήνα και των πτερυγίων επιθεωρούνται για ρωγμές, υπερβολική οξείδωση, μηχανικές βλάβες, ελλιπή προσάρτηση πτερυγίου και άλλα κατασκευαστικά ελαττώματα.

Εφαρμογές

HRSG Economizers

Οκύρια εφαρμογήαπό αυτούς τους οδοντωτούς πτερυγωτούς σωλήνες P22 είναι το τμήμα του εξοικονομητήΓεννήτριες ατμού ανάκτησης θερμότητας (HRSG).

Σε μια μονάδα ηλεκτροπαραγωγής συνδυασμένου κύκλου, ο εξοικονομητής ανακτά ενέργεια από το ζεστό αέριο που βγαίνει από τη διαδρομή εξάτμισης/ανάκτησης θερμότητας αεριοστροβίλου και τη χρησιμοποιεί για την προθέρμανση του νερού τροφοδοσίας του λέβητα. Αυτό μειώνει την ενέργεια που απαιτείται στα επόμενα στάδια παραγωγής ατμού και συμβάλλει στη βελτίωση της συνολικής απόδοσης της εγκατάστασης.

Λέβητες ανάκτησης αποβλήτων θερμότητας

Είναι επίσης κατάλληλα για συστήματα ανάκτησης βιομηχανικών απορριμμάτων θερμότητας όπου τα καυσαέρια υψηλής θερμοκρασίας είναι διαθέσιμα από:

  • Αεριοστρόβιλοι
  • Φούρνοι επεξεργασίας
  • Μονάδες διυλιστηρίου
  • Πετροχημικά εργοστάσια
  • Εξοπλισμός παραγωγής χάλυβα
  • Βιομηχανικά συστήματα καύσης

Λέβητες Κοινής Ωφέλειας και Βιομηχανίας

Οι οδοντωτοί σωλήνες με πτερύγια P22 μπορούν επίσης να καθοριστούν για επιλεγμένα τμήματα εξοικονομητή και ανάκτησης θερμότητας συμβατικών λεβήτων όπου η θερμοκρασία, η πίεση και οι συνθήκες σχεδιασμού είναι κατάλληλες.

Γιατί να επιλέξετε το ASTM A335 P22;

Το P22 είναι μια πρακτική επιλογή για απαιτητικές υπηρεσίες υψηλής θερμοκρασίας, επειδή η σύνθεσή του από κράμα χρωμίου-μολυβδαινίου παρέχει καλύτερη απόδοση σε υψηλή θερμοκρασία από τα συνηθισμένα υλικά σωλήνων από χάλυβα άνθρακα.

Ο συνδυασμός του από:

  • Αντοχή σε υψηλή θερμοκρασία
  • Αντοχή στην οξείδωση υποβοηθούμενη από χρώμιο
  • Απόδοση υψηλής θερμοκρασίας ενισχυμένη με μολυβδαίνιο
  • Καλή συγκολλησιμότητα κάτω από κατάλληλες διαδικασίες
  • Συμβατότητα με εφαρμογές λέβητα και ανάκτησης θερμότητας

το καθιστά κατάλληλο για σχεδιασμένα σχέδια εξοικονομητή HRSG.

Ισχύοντα Πρότυπα

Ανάλογα με τις προδιαγραφές του έργου, οι οδοντωτοί σωλήνες με πτερύγια μπορούν να παρέχονται με αναφορά σε:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Ισχύουσες απαιτήσεις για τον κώδικα λέβητα ASME και δοχείου πίεσης
  • Προδιαγραφές κατασκευής HRSG για συγκεκριμένο έργο
  • Σχέδια και σχέδια επιθεώρησης εγκεκριμένα από τον πελάτη

Το ASTM A335 καλύπτει ειδικά σωλήνες από κράμα φερριτικού χάλυβα χωρίς συγκόλληση που προορίζεται για συντήρηση σε υψηλές θερμοκρασίες και περιλαμβάνει απαιτήσεις που καλύπτουν τη χημική σύνθεση, τις ιδιότητες εφελκυσμού, τη σκληρότητα, τις υδροστατικές δοκιμές και τη μη καταστροφική εξέταση.

Προσαρμοσμένη Κατασκευή

Μπορούμε να κατασκευάσουμε οδοντωτούς σωλήνες με πτερύγια P22 σύμφωνα με τα σχέδια πελατών ή τις απαιτήσεις θερμικού σχεδιασμού, συμπεριλαμβανομένων των προσαρμοσμένων:

  • Σωλήνα OD και πάχος τοιχώματος
  • Μήκος σωλήνα
  • Ύψος πτερυγίου
  • Βήμα πτερυγίου
  • Πάχος πτερυγίου
  • Πυκνότητα πτερυγίων
  • Υλικό πτερυγίων
  • Μέθοδος προσάρτησης πτερυγίων
  • Γυμνά άκρα
  • Διαμόρφωση κάμψης σωλήνα
  • Απαιτήσεις επιθεώρησης και δοκιμών
  • Συσκευασία και σήμανση

Για έργα HRSG, προμηθεύοντας τοδιαστάσεις σωλήνα και γεωμετρία πτερυγίων μαζί με την απαιτούμενη θερμοκρασία αερίου, πίεση στην πλευρά του σωλήνα, ταχύτητα αερίου και επιτρεπόμενη πτώση πίεσηςεπιτρέπει τη βελτιστοποίηση της σχεδίασης του σωλήνα με πτερύγια για την προβλεπόμενη λειτουργία εξοικονομητή.

Περίληψη προϊόντος

ASTM A335 P22 οδοντωτοί σωλήνες με πτερύγια για εξοικονομητές HRSGσυνδυάστε έναν σωλήνα υψηλής θερμοκρασίας από κράμα χρωμίου-μολυβδαινίου-χάλυβα με μια διευρυμένη οδοντωτή επιφάνεια μεταφοράς θερμότητας. Έχουν σχεδιαστεί κυρίως γιαΕξοικονομητές HRSG και συστήματα ανάκτησης βιομηχανικών απορριμμάτων-θερμότητας, όπου η αποτελεσματική ανάκτηση θερμότητας, η μηχανική αξιοπιστία και η μακροχρόνια εξυπηρέτηση σε υψηλές θερμοκρασίες είναι απαραίτητα.
