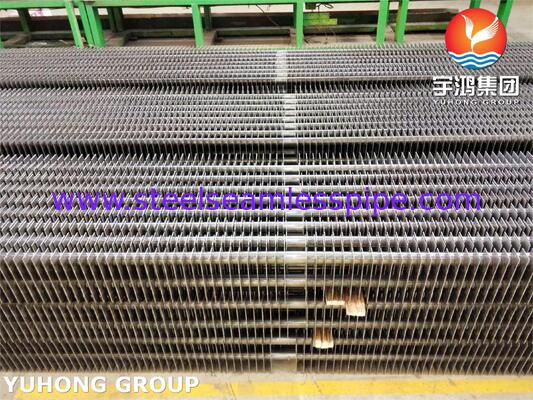

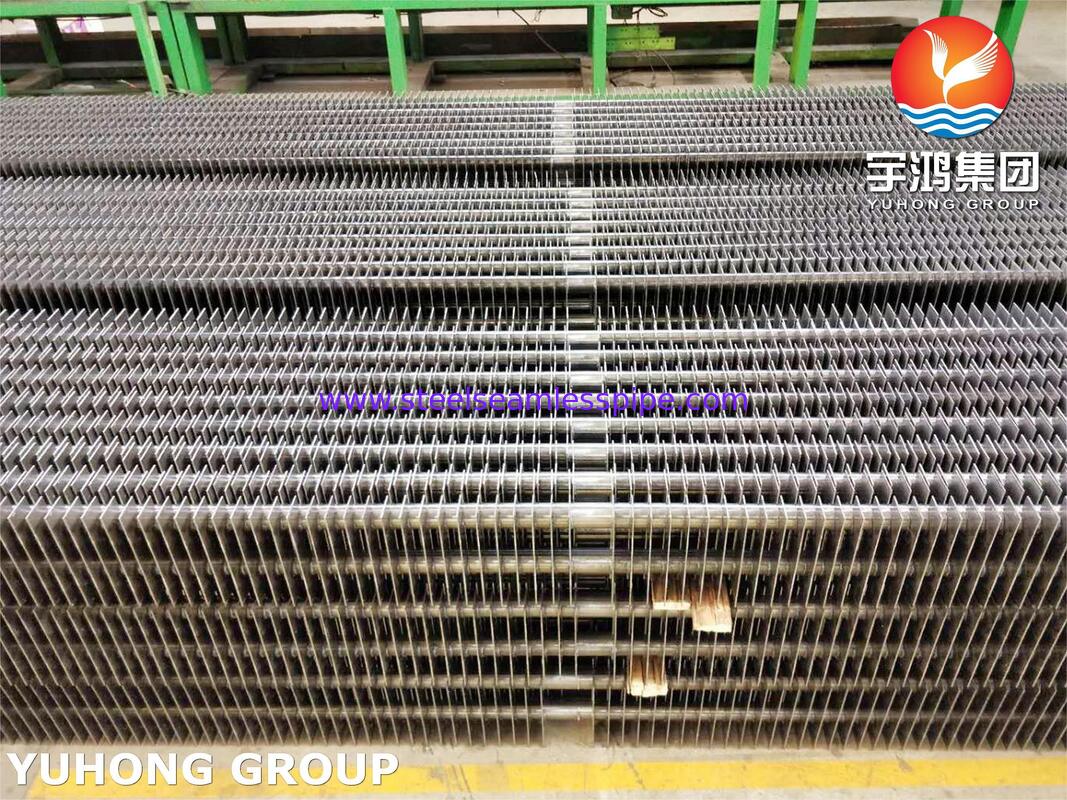

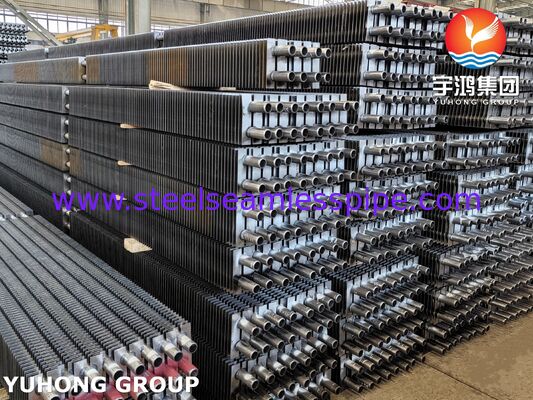

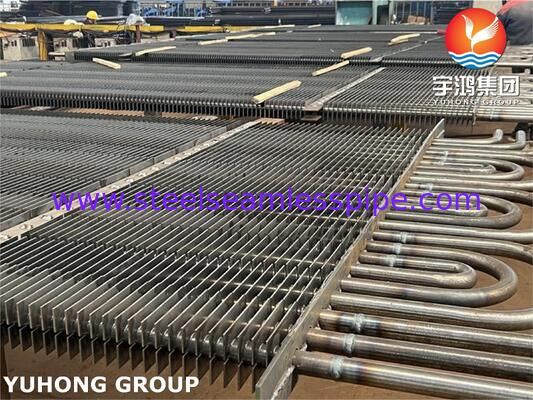

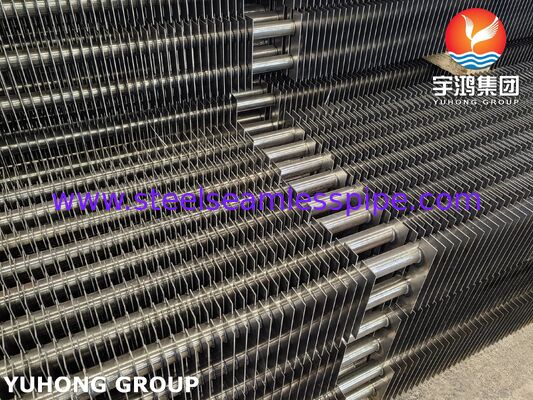

Συγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας για υπερθερμαντήρες — ASTM A192

Οι σωλήνες με πτερύγια συγκολλημένοι με υψηλή συχνότητα για υπερθερμαντήρες είναι εξαρτήματα μεταφοράς θερμότητας σχεδιασμένα για τη βελτίωση της θερμικής απόδοσης σε βιομηχανικούς λέβητες, σταθμούς παραγωγής ενέργειας, μονάδες ανάκτησης απορριπτόμενης θερμότητας και συστήματα παραγωγής ατμού. Κατασκευασμένα με σωλήνα βάσης από ανθρακούχο χάλυβα ASTM A192 και πτερύγια συγκολλημένα με υψηλή συχνότητα, αυτά τα προϊόντα αυξάνουν την ενεργή επιφάνεια μεταφοράς θερμότητας, βοηθώντας τον εξοπλισμό να ανακτήσει περισσότερη θερμότητα από τα καυτά καυσαέρια και να τη μεταφέρει στο νερό ή τον ατμό του λέβητα.

Οι σωλήνες μας με πτερύγια συγκολλημένοι με υψηλή συχνότητα συνδυάζουν έναν σωλήνα πίεσης από ανθρακούχο χάλυβα με σταθερά συνδεδεμένα πτερύγια για να παρέχουν αποτελεσματική ανταλλαγή θερμότητας, αξιόπιστη κατασκευή και ευέλικτες επιλογές διαμόρφωσης για απαιτητικές θερμικές εφαρμογές. Οι διαστάσεις του σωλήνα, η γεωμετρία των πτερυγίων και οι προδιαγραφές υλικών μπορούν να προσαρμοστούν για να καλύψουν τις απαιτήσεις του έργου και τις συνθήκες σχεδιασμού του εξοπλισμού.

Σημαντική σημείωση υλικού: Το ASTM A192/A192M καλύπτει απρόσκοπτους σωλήνες λεβήτων και υπερθερμαντήρων από ανθρακούχο χάλυβα για υπηρεσία υψηλής πίεσης. Το πρότυπο δεν ορίζει από μόνο του την πλήρη διαδικασία συγκόλλησης πτερυγίων με υψηλή συχνότητα, επομένως η τελική συναρμολόγηση σωλήνα με πτερύγια θα πρέπει να προσδιορίζεται με ξεχωριστές απαιτήσεις για το υλικό των πτερυγίων, την ακεραιότητα της συγκόλλησης, τις ανοχές διαστάσεων και την επιθεώρηση.

• Βελτιωμένη απόδοση μεταφοράς θερμότητας: Τα πτερύγια επεκτείνουν την εξωτερική επιφάνεια μεταφοράς θερμότητας, υποστηρίζοντας πιο αποτελεσματική ανάκτηση θερμότητας από τα καυσαέρια.

• Συγκόλληση πτερυγίων με υψηλή συχνότητα: Η διαδικασία συγκόλλησης δημιουργεί μια συνεχή, ασφαλή σύνδεση μεταξύ της λωρίδας πτερυγίων και του σωλήνα βάσης όταν κατασκευάζεται σύμφωνα με πιστοποιημένες διαδικασίες.

• Σωλήνας πίεσης από ανθρακούχο χάλυβα: Το υλικό ASTM A192 είναι κατάλληλο για καθορισμένες συνθήκες λειτουργίας λεβήτων και υπερθερμαντήρων όταν τηρούνται τα όρια σχεδιασμού.

• Προσαρμόσιμη γεωμετρία πτερυγίων: Το ύψος, το πάχος, η απόσταση και η διαμόρφωση των πτερυγίων μπορούν να επιλεγούν για να εξισορροπηθεί η απόδοση μεταφοράς θερμότητας, η πτώση πίεσης στην πλευρά του αερίου και η αντίσταση στη ρύπανση.

• Ευέλικτες επιλογές κατασκευής: Το μήκος του σωλήνα, η κάλυψη των πτερυγίων, η προετοιμασία των άκρων και οι μη πτερυγιοφόρες ενότητες μπορούν να προσαρμοστούν στη διάταξη του λέβητα.

• Παραγωγή εστιασμένη στην ποιότητα: Η ιχνηλασιμότητα υλικών, η επιθεώρηση διαστάσεων και η κατάλληλη δοκιμή ακεραιότητας συγκόλλησης συμβάλλουν στην υποστήριξη σταθερής ποιότητας κατασκευής.

Υπερθερμαντήρες βιομηχανικών λεβήτων

Χρησιμοποιούνται σε κατάλληλες διαμορφώσεις λεβήτων για τη βελτίωση της μεταφοράς θερμότητας στην πλευρά του αερίου και την υποστήριξη του ελέγχου της θερμοκρασίας ατμού.

Παραγωγή ενέργειας

Εφαρμόζεται σε τμήματα ανάκτησης θερμότητας λεβήτων όπου η θερμοκρασία λειτουργίας, η πίεση και το περιβάλλον διάβρωσης είναι συμβατά με τον επιλεγμένο ανθρακούχο χάλυβα.

Συστήματα ανάκτησης απορριπτόμενης θερμότητας

Βοηθά στην ανάκτηση χρήσιμης θερμικής ενέργειας από βιομηχανικά καυσαέρια σε κατάλληλα σχεδιασμένο εξοπλισμό ανάκτησης θερμότητας.

Τα ακόλουθα είναι τυπικά εμπορικά εύρη κατασκευής για σωλήνες με πτερύγια συγκολλημένους με υψηλή συχνότητα. Είναι ενδεικτικά, όχι απαιτήσεις διαστάσεων που επιβάλλονται από το ASTM A192. Οι τελικές διαστάσεις πρέπει να συμφωνούνται σύμφωνα με το σχεδιασμό του λέβητα, τους υπολογισμούς μεταφοράς θερμότητας και τις προδιαγραφές του έργου.

Προσαρμογή: Άλλες διαστάσεις ενδέχεται να είναι διαθέσιμες ανάλογα με τη δυνατότητα κατασκευής. Παρακαλούμε επιβεβαιώστε τη διάμετρο του σωλήνα βάσης, το πάχος του τοιχώματος, το υλικό των πτερυγίων, την απόσταση των πτερυγίων, το ύψος των πτερυγίων, το μήκος του σωλήνα και τον ισχύοντα κώδικα πριν από την παραγγελία.

Το ASTM A192/A192M-24 καθορίζει τα ακόλουθα όρια χημικής σύνθεσης για τον σωλήνα από ανθρακούχο χάλυβα.

Αυτά τα όρια ισχύουν για το υλικό του σωλήνα βάσης ASTM A192, όχι αυτόματα για τη λωρίδα πτερυγίων. Το υλικό των πτερυγίων πρέπει να συμμορφώνεται με τη δική του καθορισμένη ποιότητα και τις απαιτήσεις χημικής σύνθεσης.

Οι τυπικές καθορισμένες μηχανικές απαιτήσεις για σωλήνες λεβήτων από ανθρακούχο χάλυβα ASTM A192 περιλαμβάνουν τα ακόλουθα:

Πρότυπο απρόσκοπτων σωλήνων λεβήτων από ανθρακούχο χάλυβα

+1

Οι μηχανικές ιδιότητες καθορίζονται για τον σωλήνα βάσης σύμφωνα με την ισχύουσα προδιαγραφή και τις συνθήκες δοκιμής. Δεν πρέπει να ερμηνεύονται ως εγγυημένες ιδιότητες ολόκληρης της συγκολλημένης συναρμολόγησης πτερυγίων. Η συγκόλληση πτερυγίων και η ζώνη που έχει υποστεί θερμική επίδραση απαιτούν κατάλληλους ελέγχους κατασκευής και επιθεώρησης.

1. Προετοιμασία σωλήνα βάσης: Προμήθεια και επαλήθευση απρόσκοπτων σωλήνων ASTM A192 από ανθρακούχο χάλυβα, συμπεριλαμβανομένης της αναγνώρισης υλικού, των διαστάσεων και της ιχνηλασιμότητας.

2. Προετοιμασία επιφάνειας: Καθαρισμός των επιφανειών επαφής του σωλήνα και των πτερυγίων για υποστήριξη σταθερής συγκόλλησης.

3. Διαμόρφωση πτερυγίου: Προετοιμασία της καθορισμένης λωρίδας πτερυγίων και έλεγχος του πάχους, του ύψους, της απόστασης και του προφίλ της.

4. Συγκόλληση υψηλής συχνότητας: Συγκόλληση του πτερυγίου συνεχώς κατά μήκος του σωλήνα χρησιμοποιώντας μια πιστοποιημένη διαδικασία με ελεγχόμενες παραμέτρους συγκόλλησης.

5. Διόρθωση διαστάσεων: Έλεγχος ευθυγράμμισης πτερυγίων, ομοιομορφίας απόστασης, ευθύτητας σωλήνα και διαστάσεων άκρων.

6. Φινίρισμα: Αφαίρεση μη αποδεκτών προεξοχών συγκόλλησης ή επιφανειακών ατελειών με εγκεκριμένες μεθόδους, χωρίς να διακυβεύεται η συγκόλληση ή το τοίχωμα του σωλήνα.

7. Τελική επιθεώρηση: Επαλήθευση του τελικού προϊόντος έναντι της προδιαγραφής αγοράς και του ισχύοντος σχεδίου επιθεώρησης.

Ένα σχέδιο διασφάλισης ποιότητας για σωλήνες με πτερύγια συγκολλημένους με υψηλή συχνότητα για υπερθερμαντήρες μπορεί να περιλαμβάνει:

Σημείωση ποιότητας: Το ASTM A192 περιλαμβάνει απαιτήσεις για καθορισμένες δοκιμές σωλήνων, συμπεριλαμβανομένης της συμπίεσης, της διάτασης, της σκληρότητας και της υδροστατικής δοκιμής, ανάλογα με την ισχύουσα έκδοση και τις απαιτήσεις παραγγελίας. Τα ακριβή κριτήρια επιθεώρησης και αποδοχής για τη συγκόλληση πτερυγίων υψηλής συχνότητας πρέπει να ορίζονται ξεχωριστά.

• Αυξημένη ενεργή επιφάνεια μεταφοράς θερμότητας σε σύγκριση με έναν γυμνό σωλήνα της ίδιας ονομαστικής διαμέτρου.

• Δυνατότητα μείωσης του μεγέθους εναλλάκτη θερμότητας ή βελτίωσης της ανάκτησης θερμότητας, υπό την προϋπόθεση υπολογισμών θερμικής απόδοσης και πτώσης πίεσης.

• Μηχανικά συνδεδεμένα πτερύγια σχεδιασμένα για αξιόπιστη μεταφορά θερμότητας όταν ο ποιοτικός έλεγχος της συγκόλλησης ελέγχεται σωστά.

• Ευέλικτη διαμόρφωση για νέες εγκαταστάσεις λεβήτων και πακέτα εναλλακτών θερμότητας αντικατάστασης.

• Διαθεσιμότητα ιχνηλασιμότητας υλικών και τεκμηρίωσης επιθεώρησης σύμφωνα με τις συμφωνημένες απαιτήσεις αγοράς.

• Συμβατότητα με επιλεγμένες εφαρμογές λεβήτων και υπερθερμαντήρων όταν οι συνθήκες θερμοκρασίας λειτουργίας, πίεσης, οξείδωσης και διάβρωσης είναι κατάλληλες για ανθρακούχο χάλυβα.

Για να λάβετε προσφορά για σωλήνες με πτερύγια συγκολλημένους με υψηλή συχνότητα για υπερθερμαντήρες, παρακαλούμε καθορίστε:

• Πρότυπο σωλήνα βάσης: ASTM A192/A192M

• Εξωτερική διάμετρος και πάχος τοιχώματος σωλήνα βάσης

• Υλικό πτερυγίου και προφίλ πτερυγίου

• Ύψος πτερυγίου, πάχος και απόσταση

• Μήκος σωλήνα και ποσότητα

• Θερμοκρασία και πίεση λειτουργίας

• Ισχύων κώδικας ASME ή άλλος κώδικας έργου

• Απαιτούμενη επιθεώρηση, δοκιμές και τεκμηρίωση

• Απαιτήσεις παράδοσης και συσκευασίας
