Τύπος πτερυγίου για ψύκτες αέρα ASTM A179

Επισκόπηση του προϊόντος

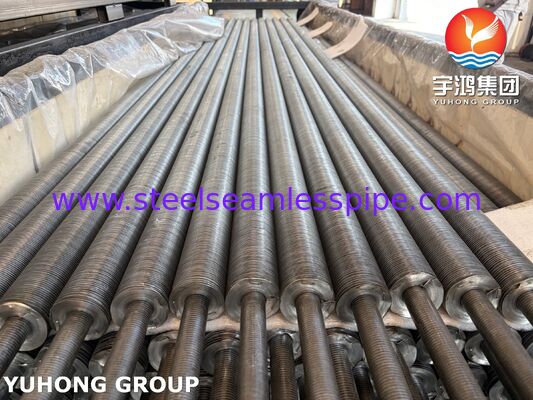

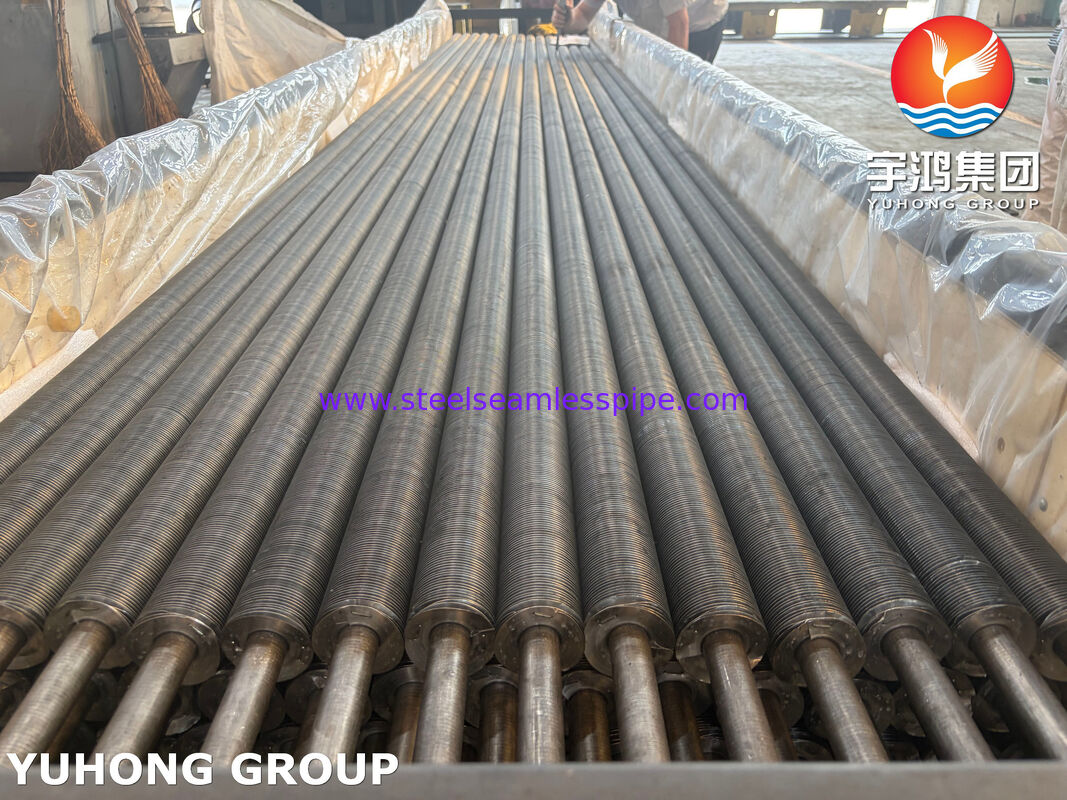

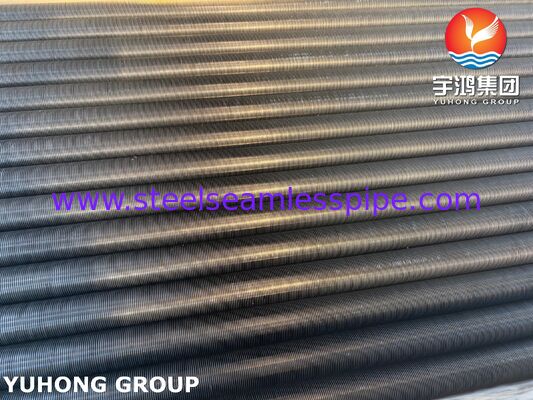

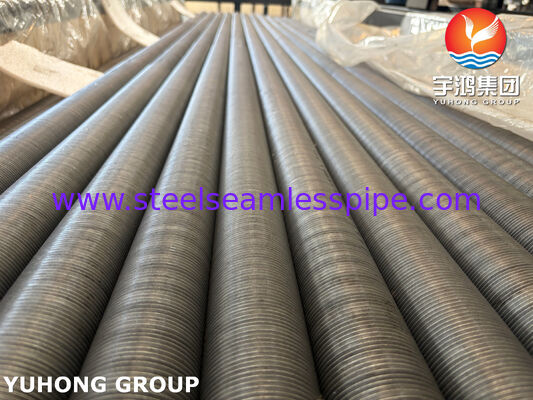

Οι σωλήνες πτερυγίων μας για ψύκτες αέρα, κατασκευασμένοι με αδιάβροχα σωλήνες από ατσάλι χαμηλής περιεκτικότητας σε άνθρακα ASTM A179, έχουν σχεδιαστεί για να παρέχουν αποτελεσματική μεταφορά θερμότητας από την πλευρά του αέρα σε εναλλάκτες θερμότητας με ψύξη αέρα (ACHE), συμπυκνωτές με ψύξη αέρα, ψυκτικούς αέρας επεξεργασίας και άλλους βιομηχανικούς εξοπλισμούς ψύξης.

Η λωρίδα πτερυγίου περιστρέφεται ελικοειδώς γύρω από την εξωτερική επιφάνεια του σωλήνα βάσης για να αυξήσει την εξωτερική περιοχή μεταφοράς θερμότητας, διατηρώντας παράλληλα μια συμπαγή διάταξη σωλήνα.Η κατασκευή πτερυγίου πλέγματος παρέχει μια πρακτική ισορροπία μεταξύ των επιδόσεων μεταφοράς θερμότητας, μηχανική αντοχή, ευελιξία παραγωγής και κόστος.

Το ASTM A179 επιλέγεται ευρέως για το σωλήνα βάσης όπου η καλή θερμική αγωγιμότητα, η συγκόλληση,απαιτούνται αξιόπιστες μηχανικές επιδόσεις σε μη διαβρωτικές ή μέτρια διαβρωτικές υπηρεσίες μεταφοράς θερμότητας.

Βασικά χαρακτηριστικά

• Βάση σωλήνα:Ατσάλι άνθρακα χωρίς συγκόλληση ASTM A179 / ASME SA179
• Τύπος πτερυγίου:Ελικοειδώς τυλιγμένα / τυλιγμένα πτερύγια
• Εφαρμογή:Συστήματα ψύξης αέρα, ACHE, συμπυκνωτές ψύξης αέρα και συστήματα ψύξης διαδικασιών
• Κατασκευή:Ελεγχόμενη περιστροφή πτερυγίων με σταθερή απόσταση πτερυγίων και επαφή
• Υψηλή εξωτερική επιφάνειαγια βελτιωμένη μεταφορά θερμότητας από την πλευρά του αέρα
• Δικαιούται για συσκευές ψύξης αέρα με αναγκαστική και επαγωγική ανάσα
• Οι διαστάσεις πτερύγων μπορούν να προσαρμοστούν σύμφωνα με τις θερμικές και μηχανικές απαιτήσεις
• Διαθέσιμα με γυμνή προστασία επιφάνειας, επικαλυμμένη, ζωγραφισμένη ή άλλη καθορισμένη προστασία επιφάνειας, κατά περίπτωση

Τυπικές διαστάσεις

Οι ακόλουθες διαστάσεις αντιπροσωπεύουν συνήθως κατασκευασμένες περιοχές και όχι περιορισμούς.

Τα κοινά μεγέθη των σωλήνων βάσης μπορούν να παρέχονται σύμφωνα με τα σχέδια των πελατών, τους υπολογισμούς μεταφοράς θερμότητας ή τα ισχύοντα πρότυπα έργου.

Συστήματα κατασκευής

1. Προετοιμασία αδιάβρωστων σωλήνων ASTM A179Οι σωλήνες ελέγχονται για την ακρίβεια των διαστάσεων και την κατάσταση της επιφάνειας πριν από το φινίρισμα.
2. Προετοιμασία της επιφάνειαςΗ επιφάνεια του σωλήνα καθαρίζεται ώστε να εξασφαλίζεται κατάλληλη επαφή πτερύγας με σωλήνα.
3. Προετοιμασία λωρίδας πτερυγίωνΗ επιλεγμένη λωρίδα πτερύγων σχηματίζεται και ελέγχεται για σταθερό πλάτος και πάχος.
4. Ελικοειδής περιστροφήΗ λωρίδα πτερυγίου περιστρέφεται συνεχώς γύρω από τον σωλήνα στο καθορισμένο κλίμα.
5. Κράτηση πτερυγίων∆ Ανάλογα με το σχεδιασμό, το πτερύγιο μπορεί να τεντωθεί μηχανικά, να ενσωματωθεί, να συγκολληθεί ή να στερεωθεί με άλλο τρόπο για να επιτευχθεί η απαιτούμενη θερμική επαφή.
6. Επιθεώρηση διαστάσεων️ Ελέγχονται το ύψος των πτερύγων, το ύψος, η διάμετρος του σωλήνα, το συνολικό μήκος και η ευθεία.
7. Τελική επιθεώρηση και προστασίαΤα προϊόντα ελέγχονται, σημειώνονται, συσκευάζονται και προστατεύονται για τη μεταφορά.

ASTM A179 Χημική σύνθεση

Η ASTM A179 προσδιορίζει ένα υλικό χαμηλής περιεκτικότητας σε άνθρακα για έναν άψογο εναλλάκτη θερμότητας και σωλήνα λέβητα.

Η χημική σύνθεση του προμηθευόμενου υλικού επαληθεύεται βάσει του ισχύοντος πιστοποιητικού υλικού και της προδιαγραφής αγοράς.

Μηχανικές ιδιότητες της ASTM A179

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις περιλαμβάνουν:

Το πραγματικό προμηθευόμενο υλικό πρέπει να συμμορφώνεται με την ισχύουσα έκδοση του ASTM A179/ASME SA179 και τις απαιτήσεις αγοράς του πελάτη.

Επιθεώρηση και δοκιμές

Ο έλεγχος ποιότητας μπορεί να περιλαμβάνει:

• Ανάλυση χημικής σύνθεσηςΠιστοποίηση του υλικού του σωλήνα βάσης.
• Δοκιμές ελαστικότητας∆ Επαλήθευση της αντοχής στην έλξη, της αντοχής στην απόδοση και της επιμήκυνσης.
• Δοκιμή σκληρότητας️ Εκτελείται όταν απαιτείται από την ισχύουσα προδιαγραφή ή εντολή αγοράς.
• Υδροστατική ή μη καταστροφική ηλεκτρική δοκιμήΟι σωλήνες βάσης δοκιμάζονται σύμφωνα με τις απαιτήσεις της ASTM A179.
• Επιθεώρηση διαστάσεωνΗ μέτρηση της ΔΕ του σωλήνα, το πάχος του τοίχου, το μήκος, το ύψος του πτερύχου, το πάχος του πτερύχου και το ύψος του πτερύχου.
• Οπτική επιθεώρηση- Έλεγχος για ελαττώματα επιφάνειας, παραμόρφωση, ζημιές πτερύγων και παρατυπίες κατασκευής.
• Έλεγχος της τοποθέτησης πτερυγίων/επαφής∆ Επαλήθευση της καθορισμένης κατάστασης τυλίγματος και στερέωσης.
• Έλεγχος ευθείαςΗ επιβεβαίωση ότι οι τελικοί σωλήνες πληρούν τις καθορισμένες διαμετρικές ανοχές.
• ιχνηλασιμότητα υλικούΟ αριθμός θερμότητας και η τεκμηρίωση του υλικού μπορούν να διατηρούνται καθ' όλη τη διάρκεια της παραγωγής.

Επιπλέον NDT, PMI, επιθεώρηση επικάλυψης ή δοκιμές ειδικά για τον πελάτη μπορούν να οργανωθούν εφόσον απαιτείται.

Εφαρμογές

Οι σωλήνες πτερυγίων ASTM A179 χρησιμοποιούνται συνήθως για:

• Εναλλακτές θερμότητας με ψύξη αέρα (ACHE)
• Ψυκτικά αέρα επεξεργασίας
• Συσσωρευτές ψύξης με αέρα
• Ψυκτικά πετρελαίου
• Συσκευές ψύξης με αέριο
• Συσκευές ψύξης με συμπίεση
• Μονάδες επεξεργασίας πετροχημικών
• Συστήματα ψύξης διυλιστηρίων
• Εξοπλισμός επεξεργασίας φυσικού αερίου
• Συστήματα βοηθητικής ψύξης παραγωγής ενέργειας
• Μηχανές βιομηχανικής ανάκτησης θερμότητας

Γιατί Επιλέγετε Τυμπάνια Πτερυγίων για Τραύματα;

Για τους ψύκτες αέρα, η πλευρά του αέρα αντιπροσωπεύει γενικά τη μεγαλύτερη αντίσταση μεταφοράς θερμότητας, επειδή ο αέρας έχει πολύ χαμηλότερο συντελεστή μεταφοράς θερμότητας από πολλά υγρά διαδικασίας.Η αύξηση της εξωτερικής επιφάνειας με πτερύγια επιτρέπει την επίτευξη μεγαλύτερης μεταφοράς θερμότητας μέσα σε ένα πρακτικό αποτύπωμα εξοπλισμού.

Η διαμόρφωση πτερυγίου-γλώσσας παρέχει συνεχή ελικοειδή επιφάνεια πτερυγίου γύρω από τον σωλήνα και μπορεί να κατασκευαστεί με διαφορετικά ύψη πτερυγίου, πλάτους,και υλικά για να ανταποκρίνονται σε διαφορετικές απαιτήσεις θερμικού σχεδιασμού.

Επιλογές εφοδιασμού

Μπορούμε να κατασκευάσουμε σωλήνες πτερυγίων ASTM A179 σύμφωνα με:

• Σχέδια πελατών
• Υπερβολική δόση του σωλήνα και πάχος τοιχώματος
• Υλικό πτερυγίων
• Υψόμετρο και πάχος πτερυγίου
• Σφαιρίδιο πτερυγίου
• μήκος του σωλήνα
• Μέθοδος πτερυγίας
• Επεξεργασία επιφάνειας
• Απαιτήσεις σχεδιασμού μεταφοράς θερμότητας
• Απαιτήσεις επιθεώρησης και δοκιμών
• Προδιαγραφές συσκευασίας και σήμανσης
