ΑΣTM A106 Gr.B Σωλήνες από ανθρακούχο χάλυβα με σφραγίδες CS
Εισαγωγή στο ASTM A106 Gr.B + CS Σωλήνες με σφραγίδες

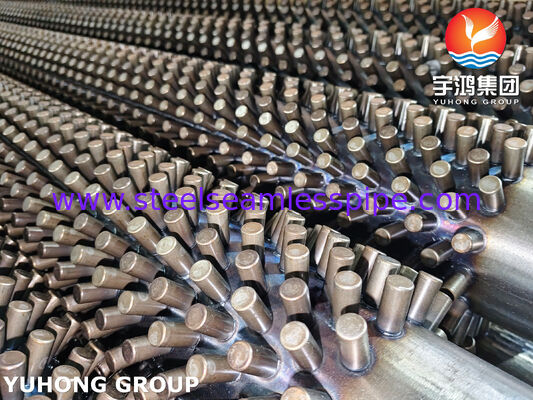

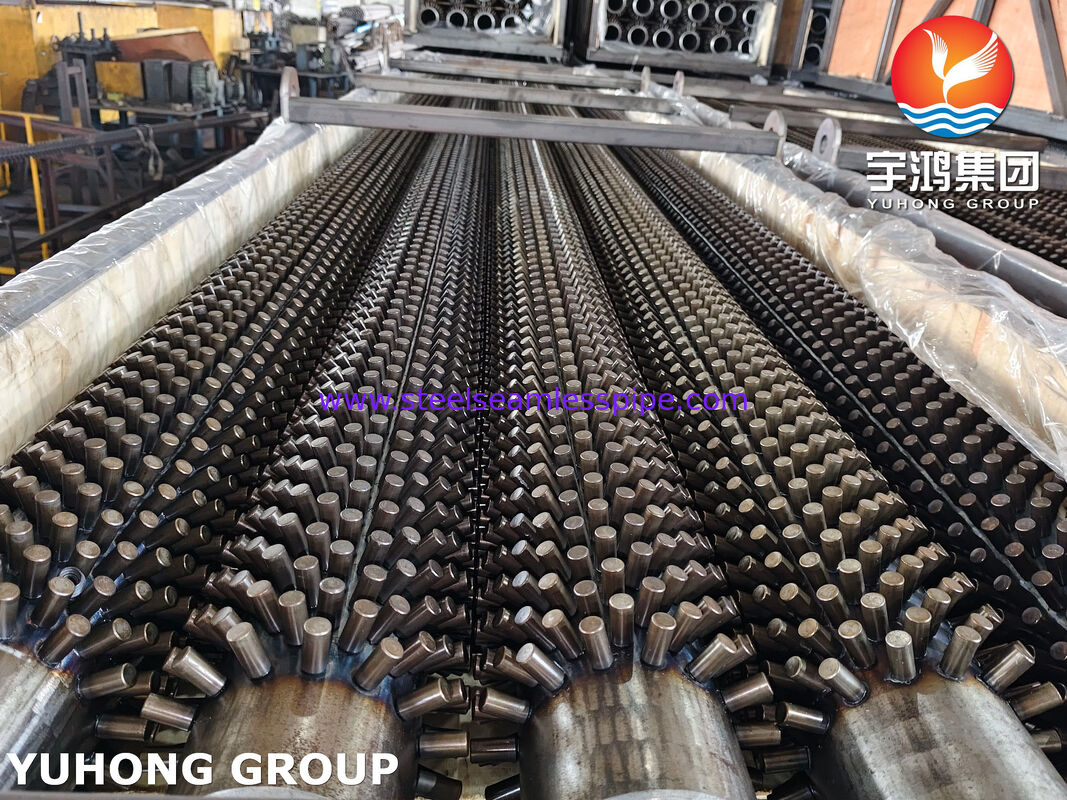

Οι πτυσσόμενοι σωλήνες (επίσης γνωστοί ως σωλήνες κεφαλής νυχιών, σωλήνες καρφίτσες ή σωλήνες πτερυγίων με πτυσσόμενα) είναι υψηλής απόδοσης στοιχεία μεταφοράς θερμότητας με επεκταμένη επιφάνεια.Β ατσάλι άνθρακα βελονισμένα σωλήνες αποτελούνται από ένα αδιάβροχο σωλήνα βάσης που κατασκευάζεται με ASTM A106 / ASME SA106 βαθμού Β, με στύλους από στερεό ατσάλι άνθρακα (CS) που συγκολλούνται με αντίσταση στην εξωτερική επιφάνεια.
These tubes significantly increase the external heat transfer area (typically 2–3 times that of a bare tube) while maintaining excellent mechanical strength and resistance to fouling and aggressive cleaningΧρησιμοποιούνται ευρέως σε περιβάλλον υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικών καπνιστικών αερίων στις πετροχημικές, ηλεκτροπαραγωγικές και επεξεργαστικές βιομηχανίες.
Δομή σφραγισμένου σωλήνα από ατσάλι άνθρακα (Σφραγισμένοι σωλήνες βάσης A106 Gr.B & CS)
Η δομή αυτή αποτελείται από τρία βασικά στοιχεία:
- Βάση σωλήνα ∆ιαβρόχιο σωλήνα χάλυβα άνθρακα σύμφωνα με την ASTM A106 Gr.B / ASME SA106 Gr.B, σχεδιασμένο για λειτουργία υψηλής θερμοκρασίας.
- Πύργοι (Fins)
- Συστήματα συγκόλλησης Ω Πλήρως αυτόματη συγκόλληση ηλεκτρικής αντίστασης (που ονομάζεται επίσης συγκόλληση με αντίσταση ή συγκόλληση σφυρηλατηρίου).Το υψηλό ρεύμα και η πίεση δημιουργούν μια αληθινή μεταλλουργική συγκόλληση σφυρηλασίας με πλήρη διείσδυση και ελάχιστη θερμική ζώνηΗ διαδικασία ελέγχεται από PLC για ακριβές ύψος, διάμετρο, πλάτος και πυκνότητα περιφέρειας.
Αυτή η μέθοδος συγκόλλησης παράγει ένα δεσμό ισχυρότερο από τα αρχικά υλικά, επιτρέποντας στους σωλήνες να αντέχουν σε αυστηρό μηχανικό καθαρισμό (πυροβολές νερού υψηλής πίεσης,Η μέθοδος αυτή χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα που λειτουργεί με κινητήρα..
Χημική σύνθεση των σωλήνων βάσης ASTM A106 Gr.B και των κολώνων από ατσάλι άνθρακα
Χημική σύνθεση του σωλήνα βάσης ASTM A106 / ASME SA106 κλάσης Β (σε βάρος%)
| Στοιχείο |
Απαίτηση |
| Άνθρακας (C) |
≤ 0.30 |
| Μαγγάνιο (Mn) |
0.29 106 |
| Φωσφόρος (P) |
≤ 0.035 |
| Θείο (S) |
≤ 0.035 |
| Σιλικόνη (Si) |
≥ 0.10 |
| Χρώμιο (Cr) |
≤ 0.40 |
| Χάλυβας (Cu) |
≤ 0.40 |
| Μολυβδένιο (Mo) |
≤ 0.15 |
| Νικέλιο (Ni) |
≤ 0.40 |
| Βανάνδιο (V) |
≤ 0.08 |
| Σημείωση |
Cr + Cu + Mo + Ni + V ≤ 1.00 |
Μηχανικές ιδιότητες της ASTM A106 Gr.B
| Ιδιοκτησία |
Ελάχιστη αξία |
| Δυνατότητα τράβηξης |
415 MPa (60 ksi) |
| Δύναμη απόδοσης |
240 MPa (35 ksi) |
| Επεκτάσεις (μηδενικές) |
≥ 30% |
Χάλυβα άνθρακα (CS)
Τυπικά χαμηλού άνθρακα χάλυβα ισοδύναμο με το Q235B, ASTM A510 (κατηγορίες 1005·1010) ή παρόμοιο ήπιο χάλυβα. Τυπική σύνθεση (σε % κατά βάρος):
| Στοιχείο |
Τυπικό εύρος |
| Γ |
0.08 0.20 |
| Μ |
0.30 ̇ 0.70 |
| Ναι. |
≤ 0.35 |
| Π |
≤ 0.045 |
| S |
≤ 0.045 |
Το υλικό των κορμών μπορεί να ταιριάζει ή να αναβαθμίζεται σύμφωνα με τις προδιαγραφές του πελάτη.
Διάφορες διαστάσεις και εύρος προδιαγραφών για τους σωλήνες με σφραγίδες Α106 Gr.B CS
| Παράμετρος |
Τυποποιημένο εύρος |
Τυπική ανοχή / Σημειώσεις |
| Υπερβολική δόση του σωλήνα βάσης |
25 ′′ 219 mm (1" ′′ 8" NPS) |
Σύμφωνα με την ASTM A106 / ASME B36.10M |
| Μύθος τοίχου |
3.5 20 mm (Sch 40 Sch 160) |
± 12,5% ή όπως συμφωνήθηκε |
| Διάστημα σωλήνα |
Μέχρι 15·28 m |
Διαθέσιμα μεμονωμένα μήκη κοπής |

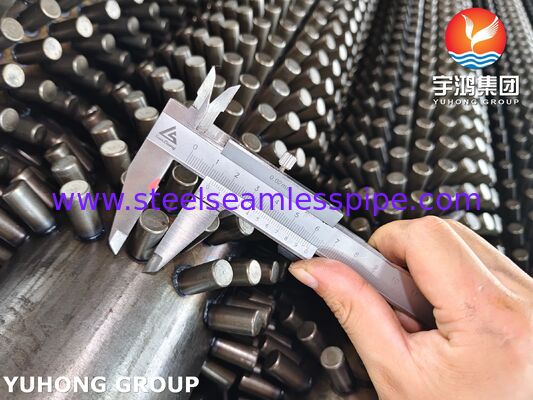

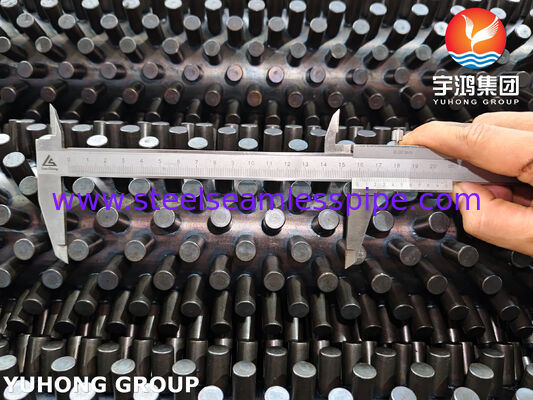

| Διάμετρος στύλου |
6 ′′ 25,4 mm (0,25" ′′ 1") |
± 0,3 mm τυπικά |
| Υψόμετρος |
10 ′′ 38 mm (0,4" ′′ 1,5") |
± 0,5 mm τυπικά |
| Στρώση (μήκωρη) |
8 ′′ 30 χιλιοστά |
Προσαρμόσιμα, κοινά 15,875 mm (63 πόντους/μ) |
| Συμφωνία σταυροδρόμου |
Τετράγωνες, εξαγωνικές ή διασταυρωμένες σειρές |
Σημερινή ή γωνιακή προς την επιφάνεια του σωλήνα |
| Γυμνά άκρα |
Σύμφωνα με τις απαιτήσεις (συνήθως 50-150 mm κάθε άκρο) |
Επικεφαλής |
Όλες οι διαστάσεις μπορούν να προσαρμοστούν σύμφωνα με τα σχέδια ή τις απαιτήσεις της διαδικασίας.
Πλεονεκτήματα απόδοσης των σωληνώσεων A106 Gr.B CS
- Η επιφάνεια μεταφοράς θερμότητας αυξήθηκε κατά 2-3 φορές σε σύγκριση με τους γυμνούς σωλήνες, βελτιώνοντας σημαντικά τον συντελεστή μεταφοράς θερμότητας από την πλευρά των καυσαερίων.
- Εξαιρετικά ισχυρός μεταλλουργικός δεσμός ανάμεσα στο κορμί και το σωλήνα, ανθεκτικός σε δονήσεις, θερμικά σοκ και επιθετικό μηχανικό καθαρισμό.
- Εξαιρετική ανθεκτικότητα στην μόλυνση και την εναπόθεση στάχτης σε βρώμικα περιβάλλοντα καπνού· εύκολο στο καθαρισμό.
- Κατάλληλο για λειτουργία σε υψηλές θερμοκρασίες (μέχρι περίπου 550~600 °C ανάλογα με το σχεδιασμό).
- Υψηλή μηχανική αντοχή και αντοχή στην πίεση του σωλήνα βάσης A106 Gr.B.
- Αποτελεσματική από πλευράς κόστους λύση για ρεύματα αερίων που είναι διαβρωτικά και φορτισμένα με σωματίδια, όπου οι συμβατικοί σωλήνες λεπτών πτερυγίων θα αποτύχουν γρήγορα.
- Μείωση του συνολικού μεγέθους του εξοπλισμού και βελτίωση της ενεργειακής απόδοσης στα συστήματα ανάκτησης της καύσης.
Εφαρμογές των αγωγών ASTM A106 Gr.B με φτερούγες
- Μεταλλικές συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
- Εγκαταστάσεις θερμοσίφωνης, καμίνων μετασχηματισμού και καμίνων κρέικ με ατμό
- Οικονομικοί και προθέρμανση αέρα από λέβητες (ιδιαίτερα λέβητες άνθρακα, βιομάζας και μεταποίησης αποβλήτων σε ενέργεια)
- Μονάδες ανάκτησης θερμότητας απόβλητων (WHRU) και γεννήτριες ατμού ανάκτησης θερμότητας (HRSG)
- Ψυκτικές μονάδες επεξεργασίας αερίων και μονάδες ανάκτησης θείου (SRU)
- Εναλλακτικά μηχανήματα και συσκευές για την επεξεργασία ή την επεξεργασία υδραυλικών υλών
- Χημικοί αντιδραστήρες και θερμοανταλλάκτες υψηλής σκόνης
Τα πλεονεκτήματά μας και η εμπειρία παραγωγής
Ως εξειδικευμένος κατασκευαστής και εξαγωγέας σωλήνων μεταφοράς θερμότητας, έχουμε εκτεταμένη εμπειρία στην παραγωγή σωλήνων από χάλυβα άνθρακα ASTM A106 Gr.B για παγκόσμια πετροχημική, ηλεκτρική ενέργεια,και βιομηχανίες μεταποίησης.
Τα βασικά πλεονεκτήματα περιλαμβάνουν:
- Πλήρως αυτόματες γραμμές συγκόλλησης με αντίσταση που ελέγχονται από PLC που εξασφαλίζουν σταθερή ποιότητα και πυκνότητα πριόνων
- Σκληρός έλεγχος πρώτων υλών με πλήρη πιστοποιητικά δοκιμών εργοστασίου (EN 10204 3.1 / 3.2)
- Πλήρες σύστημα ποιότητας που καλύπτει την επαλήθευση διαστάσεων, τις δοκιμές ακεραιότητας συγκόλλησης, τις υδροστατικές δοκιμές και την προστασία της επιφάνειας
- Δυνατότητα παροχής πλήρων συνδυασμών σύμφωνα με τα σχέδια του πελάτη, συμπεριλαμβανομένων των στροφών σε U, των περιτυλίξεων και των δέσμων σωλήνων
- Ευέλικτη παραγωγική ικανότητα και ανταγωνιστικοί χρόνοι παράδοσης τόσο για τις τυποποιημένες όσο και για τις εξατομικευμένες παραγγελίες
- Εμπειρία στην εξυπηρέτηση μεγάλων εργολάβων και τελικών χρηστών EPC στην Ασία, τη Μέση Ανατολή, την Ευρώπη και την Αμερική
Η ομάδα μηχανικών μας μπορεί να παρέχει τεχνική υποστήριξη για την επιλογή υλικών, βελτιστοποίηση της διαμόρφωσης των κορμών,και εκτίμηση της θερμικής απόδοσης.
