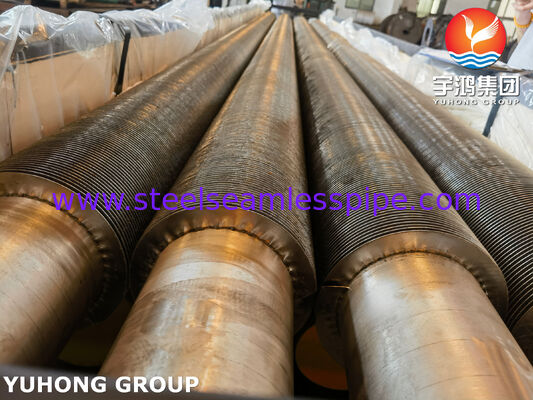

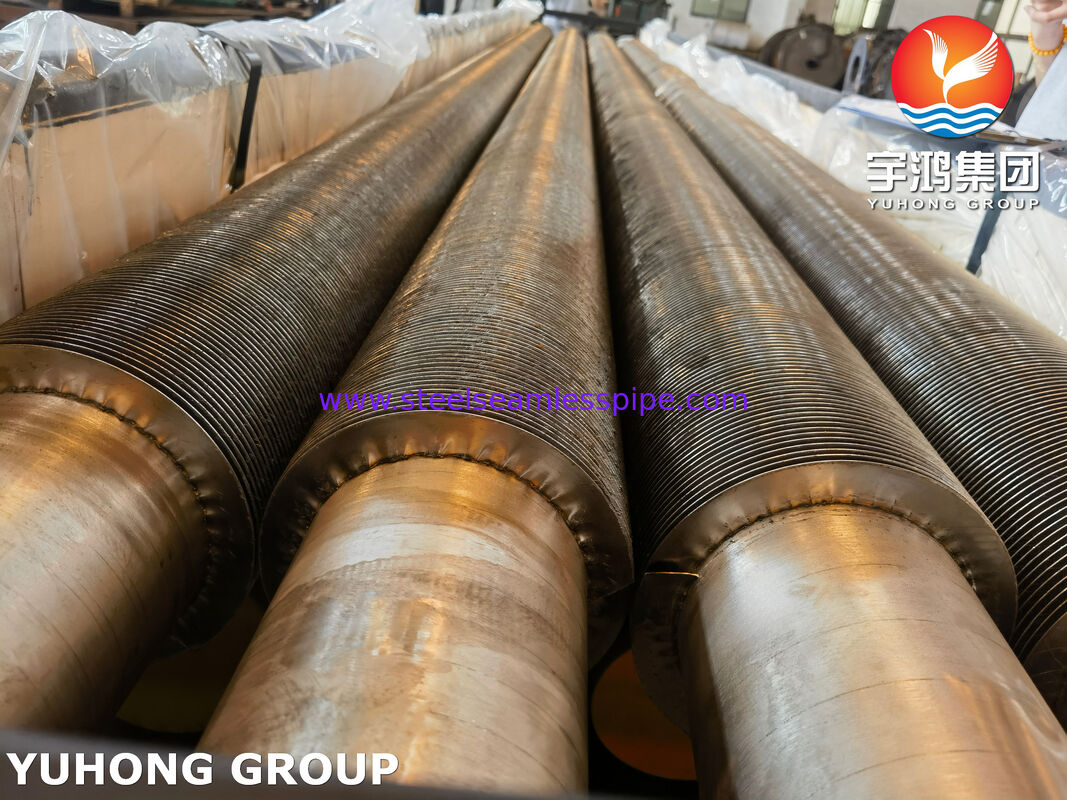

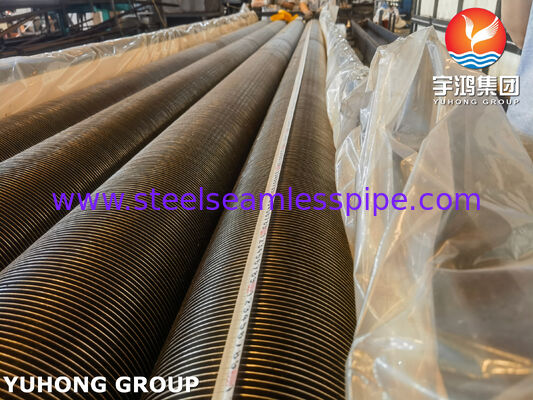

Σπειροειδείς Σωλήνες Συγκολλημένοι Υψηλής Συχνότητας για Ανάκτηση Απορριπτόμενης Θερμότητας – ASTM A269 TP321

Επισκόπηση Προϊόντος

Σπειροειδείς Σωλήνες Συγκολλημένοι Υψηλής Συχνότητας ASTM A269 TP321 είναι σχεδιασμένα εξαρτήματα μεταφοράς θερμότητας που έχουν σχεδιαστεί για να βελτιώσουν τη θερμική απόδοση σε συστήματα ανάκτησης απορριπτόμενης θερμότητας, βιομηχανικούς φούρνους, διυλιστηριακούς φούρνους διεργασιών, πετροχημικές εγκαταστάσεις και εναλλάκτες θερμότητας αερίου υψηλής θερμοκρασίας.

Το προϊόν συνδυάζει έναν σωλήνα από ωστενιτικό ανοξείδωτο χάλυβα TP321 με συνεχώς συγκολλημένες μεταλλικές πτερύγια. Η συγκόλληση υψηλής συχνότητας παράγει ισχυρό μεταλλουργικό/μηχανικό δεσμό μεταξύ του πτερυγίου και του σωλήνα, επιτρέποντας στη θερμότητα να μεταφερθεί αποτελεσματικά από καυτό αέριο καύσης ή αέριο διεργασίας μέσω της πτερυγωτής επιφάνειας και μέσα στο ρευστό από την πλευρά του σωλήνα.

Το ASTM A269 TP321 είναι ιδιαίτερα κατάλληλο για εφαρμογές σε αυξημένες θερμοκρασίες όπου η αντίσταση στην οξείδωση, τον θερμικό κύκλο και τη διακοκκώδη διάβρωση είναι σημαντική. Ο βαθμός TP321, σταθεροποιημένος με τιτάνιο, μπορεί να προσφέρει πλεονεκτήματα έναντι του συμβατικού ανοξείδωτου χάλυβα 304 σε ορισμένες υπηρεσίες αυξημένης θερμοκρασίας.

Για εξοπλισμό ανάκτησης απορριπτόμενης θερμότητας, η πτερυγωτή κατασκευή αυξάνει σημαντικά την αποτελεσματική εξωτερική επιφάνεια μεταφοράς θερμότητας σε σύγκριση με έναν γυμνό σωλήνα. Αυτό επιτρέπει στους σχεδιαστές εξοπλισμού να επιτύχουν υψηλότερη ανάκτηση θερμότητας σε μια σχετικά συμπαγή επιφάνεια μεταφοράς θερμότητας.

Βασικά Χαρακτηριστικά

• Υλικό βασικού σωλήνα: Ανοξείδωτος χάλυβας ASTM A269 TP321
• Τύπος πτερυγίου: Πτερύγιο συγκολλημένο με υψηλή συχνότητα
• Εφαρμογή: Ανάκτηση απορριπτόμενης θερμότητας
• Εξαιρετική ενίσχυση επιφάνειας μεταφοράς θερμότητας
• Καλή αντίσταση στην οξείδωση σε αυξημένες θερμοκρασίες
• Ωστενιτικός ανοξείδωτος χάλυβας σταθεροποιημένος με τιτάνιο
• Ισχυρή προσάρτηση πτερυγίου-σωλήνα
• Κατάλληλο για θερμικό κύκλο και βιομηχανική χρήση
• Διαθέσιμα προσαρμοσμένα σωλήνες, πτερύγια, μήκη και διαμορφώσεις
• Κατάλληλο για ανάκτηση θερμότητας από αέριο καύσης, αέριο καύσης και αέριο διεργασίας

Τυπικές Εφαρμογές

Οι σπειροειδείς σωλήνες ASTM A269 TP321 HFW είναι ιδιαίτερα κατάλληλοι για:

1. Λέβητες Ανάκτησης Απορριπτόμενης Θερμότητας

Οι σωλήνες μπορούν να ενσωματωθούν σε τμήματα ανάκτησης θερμότητας όπου τα καυτά καυσαέρια μεταφέρουν την υπολειπόμενη ενέργειά τους σε νερό ή άλλο ρευστό διεργασίας.

Τυπικές εφαρμογές περιλαμβάνουν:

• Λέβητες απορριπτόμενης θερμότητας
• Μονάδες ανάκτησης απορριπτόμενης θερμότητας
• Ανάκτηση θερμότητας από βιομηχανικά καυσαέρια
• Ανάκτηση θερμότητας από αέριο διεργασίας
• Εξοπλισμός παραγωγής ατμού ανάκτησης θερμότητας

2. Διυλιστήρια και Πετροχημικές Εγκαταστάσεις

Τα διυλιστήρια και οι πετροχημικές εγκαταστάσεις παράγουν σημαντικές ποσότητες καυσαερίων και αερίων διεργασίας υψηλής θερμοκρασίας. Οι σπειροειδείς σωλήνες TP321 HFW μπορούν να χρησιμοποιηθούν για την ανάκτηση αυτής της κατά τα άλλα χαμένης θερμικής ενέργειας.

Πιθανές εφαρμογές περιλαμβάνουν:

• Τμήματα μετατροπής φούρνων διεργασιών
• Ανάκτηση θερμότητας φούρνων διυλιστηρίων
• Φούρνοι διεργασιών πετροχημικών
• Μονάδες επεξεργασίας υδρογονανθράκων
• Εναλλάκτες θερμότητας αερίου υψηλής θερμοκρασίας

3. Ανάκτηση Θερμότητας Βιομηχανικών Φούρνων

Οι βιομηχανικοί φούρνοι εκπέμπουν καυτά αέρια που περιέχουν σημαντική ανακτήσιμη ενέργεια. Οι εναλλάκτες θερμότητας με σπειροειδείς σωλήνες μπορούν να συλλάβουν αυτή την ενέργεια για:

• Προθέρμανση νερού τροφοδοσίας λέβητα
• Προθέρμανση αέρα καύσης
• Θέρμανση νερού διεργασίας
• Παραγωγή ατμού
• Προθέρμανση ρευστού διεργασίας

4. Εναλλάκτες Θερμότητας Αερίου Υψηλής Θερμοκρασίας

Ο συνδυασμός του ανοξείδωτου χάλυβα TP321 και της κατασκευής πτερυγίων HFW καθιστά αυτό το προϊόν κατάλληλο για εναλλάκτες θερμότητας που εκτίθενται σε καυτά αέρια όπου απαιτείται μεγάλη επιφάνεια μεταφοράς θερμότητας από την πλευρά του αερίου.

Συνήθης Εύρος Μεγεθών

Οι ακριβείς διαστάσεις πρέπει να επιλέγονται σύμφωνα με τον υπολογισμό μεταφοράς θερμότητας, την ταχύτητα αερίου, τη θερμοκρασία λειτουργίας, την πίεση, τις συνθήκες ρύπανσης και τον σχεδιασμό του εξοπλισμού.

Τυπικά εύρη κατασκευής μπορεί να περιλαμβάνουν:

Αυτά είναι κοινά μηχανικά εύρη παρά σταθερές απαιτήσεις ASTM A269. Προσαρμοσμένες διαστάσεις μπορούν να κατασκευαστούν σύμφωνα με σχέδια πελατών, υπολογισμούς μεταφοράς θερμότητας ή προδιαγραφές εξοπλισμού.

Για ιδιαίτερα απαιτητικές υπηρεσίες υψηλής θερμοκρασίας, το υλικό του πτερυγίου πρέπει να επιλέγεται μαζί με το υλικό του σωλήνα με βάση τη θερμοκρασία λειτουργίας, το περιβάλλον διάβρωσης και τις απαιτήσεις θερμικής διαστολής.

Χημική Σύνθεση ASTM A269 TP321

Τα παρακάτω αντιπροσωπεύουν τα συνήθως καθορισμένα όρια χημικής σύνθεσης για σωλήνες από ανοξείδωτο χάλυβα TP321 σύμφωνα με το ASTM A269. Η ισχύουσα έκδοση του προτύπου και η προδιαγραφή του αγοραστή πρέπει να επιβεβαιώνονται για κάθε παραγγελία.

Σημαντικό: Οι παραπάνω τιμές πρέπει να αντιμετωπίζονται ως το συνήθως καθορισμένο εύρος σύνθεσης ASTM A269 TP321. Το δεσμευτικό πιστοποιητικό υλικού και η τρέχουσα έκδοση ASTM πρέπει πάντα να υπερισχύουν.

Μηχανικές Ιδιότητες

Οι τυπικές ελάχιστες μηχανικές απαιτήσεις που σχετίζονται με το ASTM A269 TP321 περιλαμβάνουν:

Οι πραγματικές μηχανικές ιδιότητες μπορεί να διαφέρουν ανάλογα με την κατάσταση κατασκευής του σωλήνα, τη θερμική επεξεργασία, τις διαστάσεις και την ισχύουσα προδιαγραφή αγοράς.

Για εφαρμογές με σπειροειδείς σωλήνες, η μηχανική απόδοση του ίδιου του σωλήνα δεν πρέπει να συγχέεται με την απόδοση του δεσμού πτερυγίου-σωλήνα. Η τελευταία απαιτεί ξεχωριστούς ελέγχους κατασκευής και επιθεώρησης.

Διαδικασία Συγκόλλησης Υψηλής Συχνότητας

Το πτερύγιο προσκολλάται συνεχώς στον σωλήνα χρησιμοποιώντας μια ελεγχόμενη διαδικασία συγκόλλησης υψηλής συχνότητας.

Κατά την παραγωγή, η ηλεκτρική ενέργεια υψηλής συχνότητας παράγει τοπική θερμότητα στη διεπαφή πτερυγίου-σωλήνα. Ελεγχόμενη πίεση φέρνει το πτερύγιο και τον σωλήνα σε στενή επαφή, παράγοντας συνεχή συγκολλημένη προσάρτηση.

Η διαδικασία παρέχει πολλά πλεονεκτήματα:

• Συνεχής προσάρτηση πτερυγίου
• Υψηλή συνέπεια παραγωγής
• Καλή θερμική επαφή
• Χαμηλή αντίσταση θερμικής επαφής
• Ισχυρή αντίσταση σε κραδασμούς
• Καλή αντίσταση σε θερμική διαστολή και συστολή
• Κατάλληλο για σπειροειδείς σωλήνες μεγάλου μήκους
• Συνεπής γεωμετρία πτερυγίου

Οι παράμετροι συγκόλλησης ελέγχονται σύμφωνα με το υλικό του σωλήνα, το υλικό του πτερυγίου, το πάχος του πτερυγίου, το ύψος του πτερυγίου και την ταχύτητα παραγωγής.

Επιθεώρηση και Δοκιμές

Ο ποιοτικός έλεγχος πρέπει να καλύπτει τόσο τον βασικό σωλήνα ASTM A269 TP321 όσο και τον τελικό σπειροειδή σωλήνα.

1. Ανάλυση Χημικής Σύνθεσης

Μπορεί να πραγματοποιηθεί ανάλυση χημικής σύνθεσης PMI ή εργαστηριακή για την επαλήθευση του βαθμού ανοξείδωτου χάλυβα και την επιβεβαίωση των απαιτούμενων στοιχείων κράματος.

2. Δοκιμή Εφελκυσμού

Αντιπροσωπευτικοί σωλήνες δοκιμάζονται για αντοχή εφελκυσμού, αντοχή διαρροής και επιμήκυνση σύμφωνα με το ισχύον πρότυπο.

3. Δοκιμή Σκληρότητας

Η δοκιμή σκληρότητας μπορεί να πραγματοποιηθεί όπως απαιτείται από την προδιαγραφή αγοράς ή το σχέδιο ποιοτικού ελέγχου.

4. Υδροστατική ή Μη Καταστροφική Δοκιμή

Ο σωλήνας μπορεί να υποβληθεί στην ισχύουσα υδροστατική δοκιμή ή μη καταστροφική ηλεκτρική δοκιμή που απαιτείται από το ASTM A269 και την προδιαγραφή αγοράς.

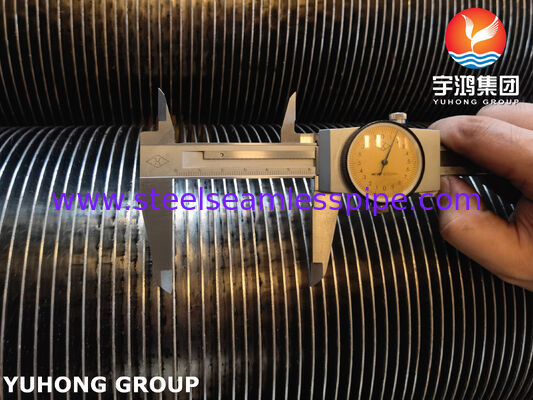

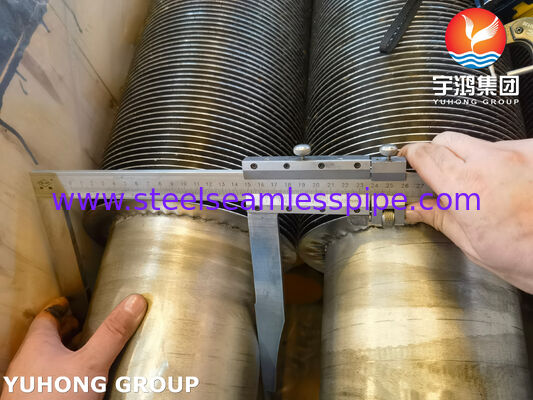

5. Διάμετρος Επιθεώρηση

Τυπικοί έλεγχοι διαστάσεων περιλαμβάνουν:

• Εξωτερική διάμετρος σωλήνα
• Πάχος τοιχώματος
• Μήκος σωλήνα
• Ύψος πτερυγίου
• Πάχος πτερυγίου
• Βήμα πτερυγίου
• Ομοκεντρότητα πτερυγίου
• Ευθύτητα πτερυγίου

6. Οπτική Επιθεώρηση

Ο τελικός σπειροειδής σωλήνας επιθεωρείται για:

• Επιφανειακές ατέλειες
• Ρωγμές
• Υπερβολική οξείδωση
• Ανώμαλη γεωμετρία πτερυγίου
• Ασυνοχές συγκόλλησης
• Κατεστραμμένα πτερύγια
• Παραμόρφωση σωλήνα

7. Επιθεώρηση Δεσμού Πτερυγίου-Σωλήνα

Επειδή η θερμική απόδοση ενός σπειροειδούς σωλήνα HFW εξαρτάται σε μεγάλο βαθμό από τη σύνδεση πτερυγίου-σωλήνα, η συγκολλημένη περιοχή πρέπει να επιθεωρείται σύμφωνα με τη διαδικασία ποιοτικού ελέγχου του κατασκευαστή και τις απαιτήσεις του αγοραστή.

Ανάλογα με την εφαρμογή, μπορεί να καθοριστεί καταστροφική δοκιμή δεσμού, μεταλλογραφική εξέταση ή άλλες εγκεκριμένες μέθοδοι επιθεώρησης.

8. Πιστοποίηση Υλικού

Ένα Πιστοποιητικό Δοκιμής Υλικού (MTC) μπορεί να παρασχεθεί για την τεκμηρίωση του υλικού του σωλήνα, της χημικής σύνθεσης και των μηχανικών ιδιοτήτων. Μπορεί επίσης να παρασχεθεί πιστοποίηση EN 10204 3.1 όταν καθορίζεται από τον αγοραστή.

Πλεονεκτήματα στην Ανάκτηση Απορριπτόμενης Θερμότητας

Το κύριο πλεονέκτημα της διαμόρφωσης σπειροειδών σωλήνων HFW είναι η σημαντική αύξηση της επιφάνειας μεταφοράς θερμότητας από την πλευρά του αερίου.

Σε σύγκριση με τους γυμνούς σωλήνες, οι σπειροειδείς σωλήνες μπορούν:

• Αύξηση της ικανότητας μεταφοράς θερμότητας
• Μείωση της απαιτούμενης επιφάνειας εναλλάκτη θερμότητας
• Βελτίωση της ανάκτησης χαμηλής αξίας απορριπτόμενης θερμότητας
• Υποστήριξη πιο συμπαγούς εξοπλισμού ανάκτησης θερμότητας
• Βελτίωση της θερμικής απόδοσης του εξοπλισμού
• Μείωση του αριθμού των σωλήνων που απαιτούνται για μια δεδομένη εργασία, ανάλογα με τον σχεδιασμό

Το TP321 παρέχει επιπλέον μια ελκυστική επιλογή υλικού όταν το σύστημα ανάκτησης θερμότητας λειτουργεί σε αυξημένες θερμοκρασίες και απαιτεί ωστενιτικό ανοξείδωτο χάλυβα με σταθεροποίηση τιτανίου.

Κατασκευή & Προσαρμογή

Μπορούμε να κατασκευάσουμε σπειροειδείς σωλήνες ASTM A269 TP321 HFW σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων προσαρμοσμένων:

• Εξωτερική διάμετρος σωλήνα
• Πάχος τοιχώματος σωλήνα
• Ύψος πτερυγίου
• Πάχος πτερυγίου
• Βήμα πτερυγίου
• Υλικό πτερυγίου
• Διαμόρφωση πτερυγίου
• Μήκος σωλήνα
• Μη πτερυγωτά άκρα σωλήνα
• Φινίρισμα επιφάνειας
• Διάταξη συσκευασίας

Για ένα νέο έργο ανάκτησης απορριπτόμενης θερμότητας, οι πελάτες μπορούν να παρέχουν θερμική απόδοση, θερμοκρασίες εισόδου/εξόδου, σύνθεση αερίου, ρυθμός ροής, πίεση λειτουργίας, μέσο από την πλευρά του σωλήνα και διαθέσιμος χώρος εγκατάστασης ώστε η διαμόρφωση του σπειροειδούς σωλήνα να ταιριάζει με τον σχεδιασμό του εξοπλισμού.
