ASME SA240 SS304 Πλάκα Σωλήνα Εναλλάκτη Θερμότητας Ακριβείας CNC-Διατρημένη για Πετροχημική Υπηρεσία Ανθεκτική στη Διάβρωση

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Αριθμό μοντέλου:	Φύλλο σωλήνα ASME SA240 SS304

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 PC
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Ξύλινη θήκη /lron Case/ Υφαντή τσάντα
Χρόνος παράδοσης:	Εξαρτάται από την ποσότητα
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	800 τόνοι / μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (350)

Άνευ ραφής σωλήνας ανοξείδωτου (347)

Διπλός σωλήνας ανοξείδωτου (137)

Διπλός σωλήνας ανοξείδωτου (39)

Τύπος βελόνας (173)

Τύπος πτερύγας (752)

θερμοανταλλάκτης (43)

σωλήνας ανταλλακτών θερμότητας (480)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (57)

Ανταλλάκτης θερμότητας Tubesheet (132)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (14)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (62)

Ενωμένος στενά ανοξείδωτο σωλήνας (136)

Σωλήνας κραμάτων νικελίου (275)

Σωλήνας κραμάτων νικελίου (110)

Σωλήνας κραμάτων χαλκού (258)

Σωλήνας χάλυβα κραμάτων (226)

Σωλήνας τιτανίου (22)

φωτεινός ανοπτημένος σωλήνας (166)

Σωλήνας λεβήτων (163)

συναρμολόγηση χάλυβα (884)

Φλάντζα χάλυβα (683)

Άλλα (412)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Επισημαίνω:

Φύλλο σωλήνα εναλλάκτη θερμότητας ASME SA240

Σωληνάριο με διάτρηση με CNC ακριβείας

Ανθεκτικό στη διάβρωση φύλλο σωλήνα SS304

Φύλλο σωλήνα εναλλάκτη θερμότητας ASME SA240 SS304 για πετροχημικές & γενικές βιομηχανικές εφαρμογές

Επισκόπηση προϊόντος

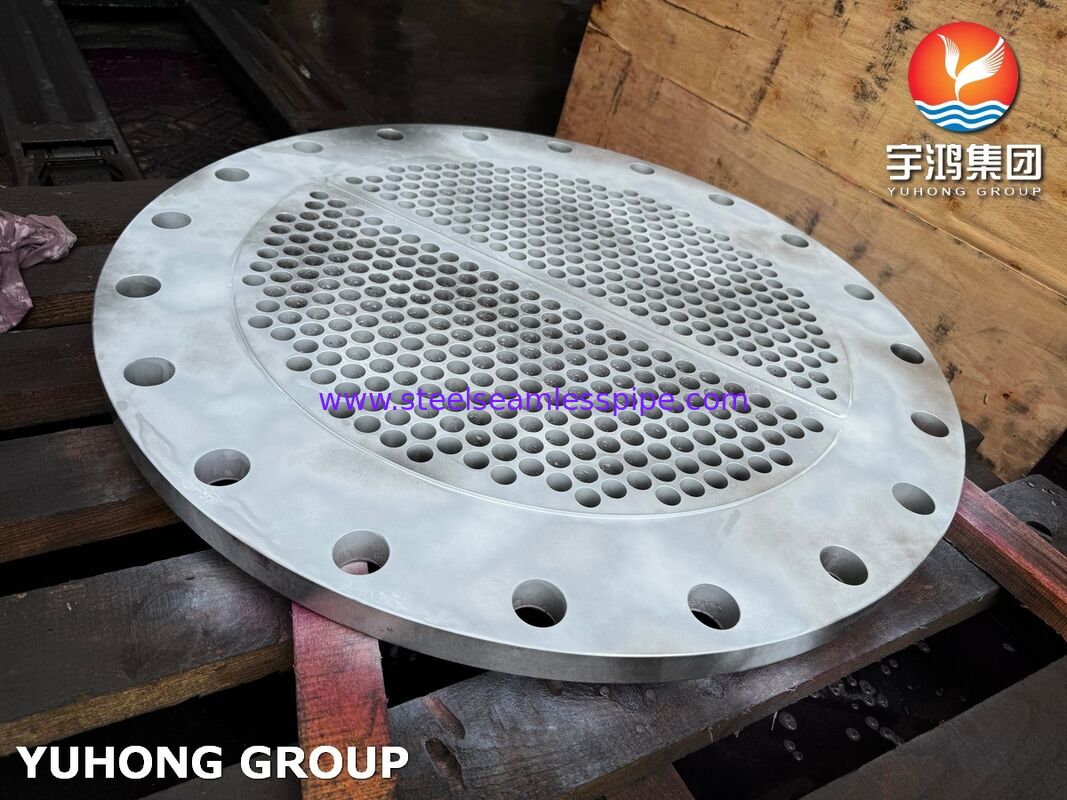

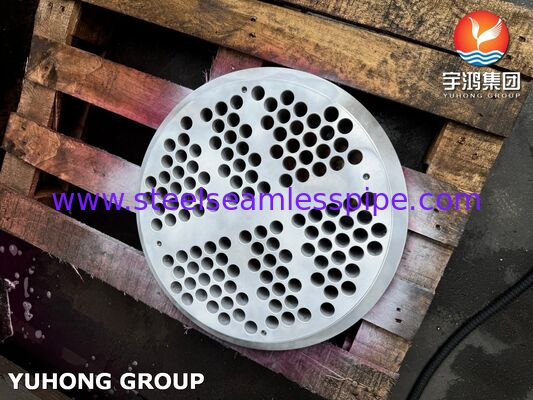

Το φύλλο σωλήνα είναι μια διάτρητη κυκλική πλάκα που ασφαλίζει και ευθυγραμμίζει τη δέσμη σωλήνων, διατηρώντας παράλληλα ένα αεροστεγές φράγμα μεταξύ των ρευστών της πλευράς του κελύφους και της πλευράς του σωλήνα. Είναι το κύριο εξάρτημα συγκράτησης πίεσης ενός εναλλάκτη θερμότητας κελύφους και σωλήνων.

Αυτό το φύλλο σωλήνα κατασκευάζεται από ανοξείδωτο χάλυβα ASME SA240 Τύπου 304 (UNS S30400) - η αυστιανιτική ποιότητα βιομηχανικού προτύπου που προσφέρει ισορροπία αντοχής στη διάβρωση, μορφοποιησιμότητας και συγκολλησιμότητας. Το υλικό παρέχει αξιόπιστη απόδοση σε θερμοκρασίες λειτουργίας έως 465°C (870°F) σε οξειδωτικά περιβάλλοντα.

Κατασκευή: Ακριβής διάτρηση και μηχανουργική κατεργασία CNC σύμφωνα με τα σχέδια διάταξης TEMA που παρέχονται από τον πελάτη (τριγωνική ή τετραγωνική διάταξη), με αυλακώσεις διαχωρισμού περασμάτων και επιφάνειες στεγανοποίησης μηχανουργημένες σύμφωνα με τις προδιαγραφές.

Προδιαγραφές υλικού

Όλα τα φύλλα σωλήνων παράγονται σε αυστηρή συμμόρφωση με ASME SA240 / ASTM A240 - δεν εφαρμόζονται εναλλακτικά πρότυπα.

Χημική Σύνθεση - ASME SA240 Τύπου 304

Πηγή: ASME SA240 / ASTM A240
Στοιχείο	Σύνθεση (%)
Άνθρακας (C)	≤ 0.07
Μαγγάνιο (Mn)	≤ 2.00
Φώσφορος (P)	≤ 0.045
Θείο (S)	≤ 0.030
Πυρίτιο (Si)	≤ 0.75
Χρώμιο (Cr)	18.0 - 20.0
Νικέλιο (Ni)	8.0 - 10.5
Άζωτο (N)	≤ 0.10

Μηχανικές Ιδιότητες (Θερμοκρασία Δωματίου)

Πηγή: ASME SA240 / ASTM A240
Ιδιότητα	Τιμή
Αντοχή σε εφελκυσμό	≥ 515 MPa (75.000 psi)
Αντοχή διαρροής (μετατόπιση 0,2%)	≥ 205 MPa (30.000 psi)
Επιμήκυνση	≥ 40%
Σκληρότητα	≤ 92 HRB (≤ 201 HBW)

Διαστασιακές Δυνατότητες

Πηγή: ASME SA240 / πρότυπα TEMA
Παράμετρος	Εύρος / Ανοχή
Εξωτερική διάμετρος	Προσαρμοσμένη, έως 3.000 mm+
Πάχος	25 mm έως 150 mm+ (διαθέσιμη προσαρμοσμένη)
Ανοχή διαμέτρου οπής σωλήνα	+0,05 / -0,00 mm (ακρίβεια CNC)
Βήμα οπής	Σύμφωνα με τη διάταξη TEMA (συνήθως 25,4 mm έως 31,75 mm)
Αυλακώσεις ανά οπή	2 ή 3 ακριβείς δακτυλιοειδείς αυλακώσεις

Απαιτήσεις Επιθεώρησης & Δοκιμών

Όλα τα φύλλα σωλήνων υποβάλλονται σε ολοκληρωμένη μη καταστροφική εξέταση (NDE) με πλήρη ιχνηλασιμότητα υλικού που διατηρείται μέσω Εκθέσεων Δοκιμών Μύλου (MTRs).

Μέθοδος Δοκιμής	Σκοπός	Κριτήρια Αποδοχής
Δοκιμή Διεισδυτικού (PT)	Ανιχνεύει επιφανειακές ατέλειες (ρωγμές, πορώδες, πτυχώσεις)	ASME SA240 / προδιαγραφή πελάτη
Υπερηχητική Δοκιμή (UT)	Ανιχνεύει υποεπιφανειακές ατέλειες (εισφρυώσεις, ελασματοποιήσεις, κενά)	ASME SA240 / προδιαγραφή πελάτη
PMI (Θετική Ταυτοποίηση Υλικού)	Επαληθεύει τη σύνθεση κράματος μέσω XRF	Σύμφωνα με το πιστοποιητικό υλικού

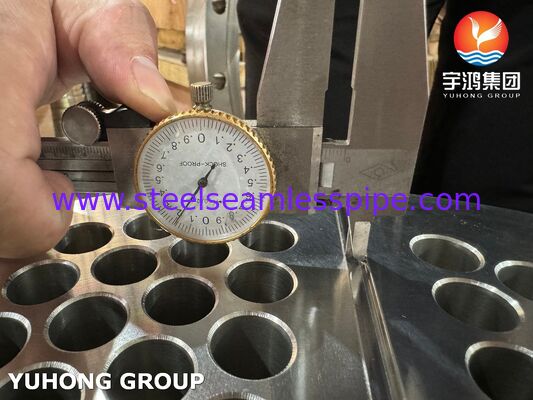

Διαστασιακή Επιθεώρηση	Επαληθεύει τη διάμετρο οπής, το βήμα, το βάθος αυλάκωσης, την επιφανειακή επεξεργασία, την εξωτερική διάμετρο/πάχος	Σύμφωνα με τη διάταξη TEMA + σχέδιο πελάτη
Οπτική Επιθεώρηση	Επιφανειακή επεξεργασία, ευθυγράμμιση αυλάκωσης διαχωρισμού περασμάτων, κατάσταση επιφάνειας στεγανοποίησης	Σύμφωνα με τις απαιτήσεις ASME + TEMA

Οι PT και UT πραγματοποιούνται με ρυθμό επιθεώρησης 100% σε κρίσιμες επιφάνειες.

Σενάρια Εφαρμογής

Τα φύλλα σωλήνων ASME SA240 SS304 καθορίζονται για υπηρεσίες εναλλάκτη θερμότητας όπου τα ρευστά της πλευράς του σωλήνα ή της πλευράς του κελύφους είναι ήπια διαβρωτικά και οι συγκεντρώσεις χλωριδίων παραμένουν χαμηλές.

Κύριες Βιομηχανίες:

Πετροχημικά & Διύλιση - Μεταφορά θερμότητας σε διυλιστικές και χημικές διεργασίες
Φαρμακευτική - Υγειονομικοί εναλλάκτες θερμότητας για ελεγχόμενη επεξεργασία
Τρόφιμα & Ποτά - Θέρμανση/ψύξη διεργασιών όπου απαιτείται υγιεινή και καθαρισιμότητα
Παραγωγή Ενέργειας - Θερμαντήρες νερού χαμηλής πίεσης, ψύκτες λαδιού λίπανσης
HVAC & Ψύξη - Κελύφη ψυκτών, συμπυκνωτές, δέσμες εξατμιστών
Γενική Βιομηχανία - Ψύκτες νερού, ψύκτες υδραυλικού λαδιού, χειρισμός μη επιθετικών ρευστών

Όριο πίεσης σχεδιασμού: ≤ 30 bar (~435 psi) για κατασκευή από ελασματοποιημένη πλάκα.

Πλεονεκτήματα & Προσαρμογή

Μηχανικά Πλεονεκτήματα:

Αντοχή στη διάβρωση: Η περιεκτικότητα σε χρώμιο 18,0-20,0% και η περιεκτικότητα σε νικέλιο 8,0-10,5% παρέχουν αντοχή στην οξείδωση και τη διάβρωση από την ατμοσφαιρική έκθεση, το γλυκό νερό, τον ατμό και τα ήπια χημικά διαλύματα.
Ακριβής εφαρμογή: Οπές σωλήνων διατρημένες με CNC σε ανοχή +0,05 / -0,00 mm αποτρέπουν τη διαρροή παράκαμψης και διασφαλίζουν σταθερή κύλιση σωλήνων.
Ακεραιότητα σύνδεσης: 2 ή 3 ακριβείς δακτυλιοειδείς αυλακώσεις ανά οπή μεγιστοποιούν την αντοχή σε μηχανική εξαγωγή κατά την υδραυλική διαστολή σωλήνων.

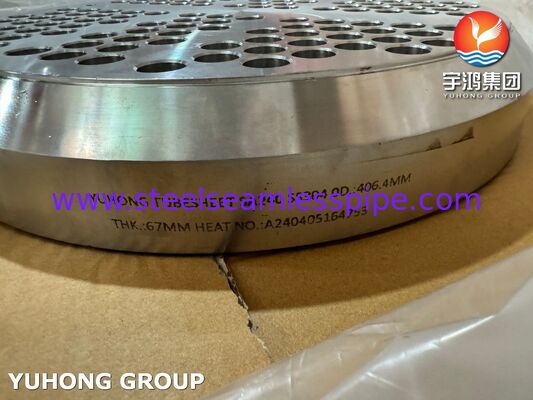

Ιχνηλασιμότητα: Πλήρης πιστοποίηση υλικού με MTRs που επαληθεύουν τη συμμόρφωση με το ASME SA240 για χημικές και μηχανικές ιδιότητες.

Διαθέσιμη Προσαρμογή:

Προσαρμοσμένη εξωτερική διάμετρος και πάχος ανά σχέδιο
Μοτίβα οπών σωλήνων: τριγωνική ή τετραγωνική διάταξη ανά διάταξη TEMA
Προσαρμοσμένες διαμορφώσεις αυλακώσεων
Σχέδια πλωτού ή σταθερού φύλλου σωλήνα
Επιλογές κατασκευής από ελασματοποιημένη πλάκα (SA240) ή σφυρηλατημένη

Συχνές Ερωτήσεις - Κοινές Τεχνικές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ ASME SA240 και ASTM A240 για φύλλα σωλήνων 304;

Α: Το ASME SA240 είναι η υιοθέτηση του ASTM A240 από τον Κώδικα Λεβήτων και Δοχείων Πίεσης της ASME. Για εξαρτήματα συγκράτησης πίεσης σε δοχεία με κωδικοποίηση ASME, το SA240 είναι η εφαρμοστέα προδιαγραφή. Και οι δύο αναφέρονται στις ίδιες ιδιότητες υλικού για τον Τύπο 304 (UNS S30400).

Ε: Πότε πρέπει να καθορίζω φύλλο σωλήνα από ελασματοποιημένη πλάκα έναντι φύλλου σωλήνα σφυρηλατημένο;

Α: Η ελασματοποιημένη πλάκα (SA240) είναι κατάλληλη για πάχη έως περίπου 100 mm και πιέσεις έως 30 bar, προσφέροντας πλεονεκτήματα κόστους. Η σφυρηλατημένη κατασκευή (ASTM A182 F304) απαιτείται για βαριά πάχη τοιχώματος, υψηλή πίεση και εφαρμογές ακραίων θερμικών κύκλων.

Ε: Τι NDE απαιτείται συνήθως για φύλλα σωλήνων ASME SA240 304;

Α: Οι τυπικές απαιτήσεις περιλαμβάνουν PT (δοκιμή διεισδυτικού) για την ανίχνευση επιφανειακών ατελειών και UT (υπερηχητική δοκιμή) για την ανίχνευση υποεπιφανειακών ατελειών. Το PMI πραγματοποιείται για την επαλήθευση της σύνθεσης του κράματος. Πρόσθετες δοκιμές (υδροστατικές, κ.λπ.) μπορούν να καθοριστούν σύμφωνα με τις απαιτήσεις του πελάτη.
