ASME SB171 C46400 Tubesheet Χαλκού για Εναλλάκτη Θερμότητας Κελύφους και Σωλήνων

Το tubesheet ASME SB171 C46400 είναι ένα εξάρτημα εναλλάκτη θερμότητας από κράμα χαλκού, κατασκευασμένο από υλικό κράματος χαλκού-ψευδαργύρου C46400.

Το tubesheet εγκαθίσταται μεταξύ της πλευράς του κελύφους και της πλευράς των σωλήνων ενός εναλλάκτη θερμότητας κελύφους και σωλήνων. Παρέχει στήριξη στους σωλήνες και σχηματίζει το όριο διαχωρισμού μεταξύ των ρευστών της πλευράς του κελύφους και της πλευράς των σωλήνων.

Το C46400 είναι κοινώς γνωστό ως Ναυτικός Ορείχαλκος, ένα κράμα χαλκού-ψευδαργύρου που χρησιμοποιείται σε ναυτιλιακό και βιομηχανικό εξοπλισμό. Για εφαρμογές εναλλάκτη θερμότητας, οι διαστάσεις του tubesheet, η διάταξη των οπών των σωλήνων, το πάχος και η διαμόρφωση σύνδεσης κατασκευάζονται σύμφωνα με το σχέδιο του εξοπλισμού και τα μηχανολογικά σχέδια.

Υλικό και Πρότυπο

Κράμα Χαλκού C46400

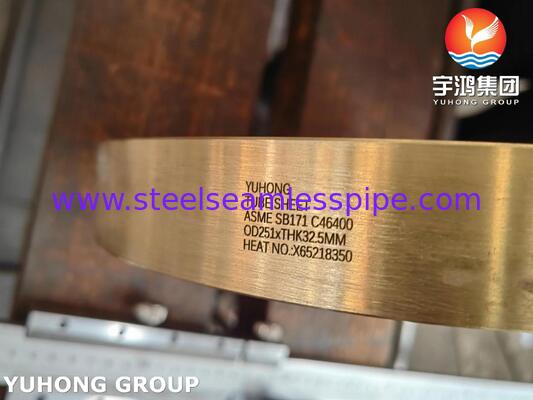

Πρότυπο Υλικού: ASME SB171
Βαθμός Υλικού: C46400
UNS: C46400
Τύπος Υλικού: Κράμα Χαλκού-Ψευδαργύρου / Ναυτικός Ορείχαλκος
Τύπος Προϊόντος: Tubesheet Εναλλάκτη Θερμότητας

Το ASME SB171 καλύπτει πλάκες, φύλλα και κύκλους από κράμα χαλκού για δοχεία πίεσης, συμπυκνωτές και εναλλάκτες θερμότητας.

Για ένα κατασκευασμένο tubesheet, το υλικό C46400 μηχανουργείται στην απαιτούμενη γεωμετρία του tubesheet σύμφωνα με το σχέδιο του εναλλάκτη θερμότητας.

Ναυτικός Ορείχαλκος C46400

Το C46400 είναι ένα κράμα χαλκού-ψευδαργύρου που περιέχει χαλκό και ψευδάργυρο ως κύρια κραματικά στοιχεία.

Το υλικό αναγνωρίζεται συνήθως ως Ναυτικός Ορείχαλκος.

Τυπικά κραματικά στοιχεία περιλαμβάνουν:

• Χαλκός (Cu)
• Ψευδάργυρος (Zn)
• Κασσίτερος (Sn)
• Μόλυβδος (Pb), όπου εφαρμόζεται σύμφωνα με τις καθορισμένες απαιτήσεις βαθμού

Η χημική σύνθεση και οι μηχανικές ιδιότητες πρέπει να συμμορφώνονται με τις ισχύουσες απαιτήσεις του ASME SB171 για το C46400.

Σχεδιασμός Tubesheet

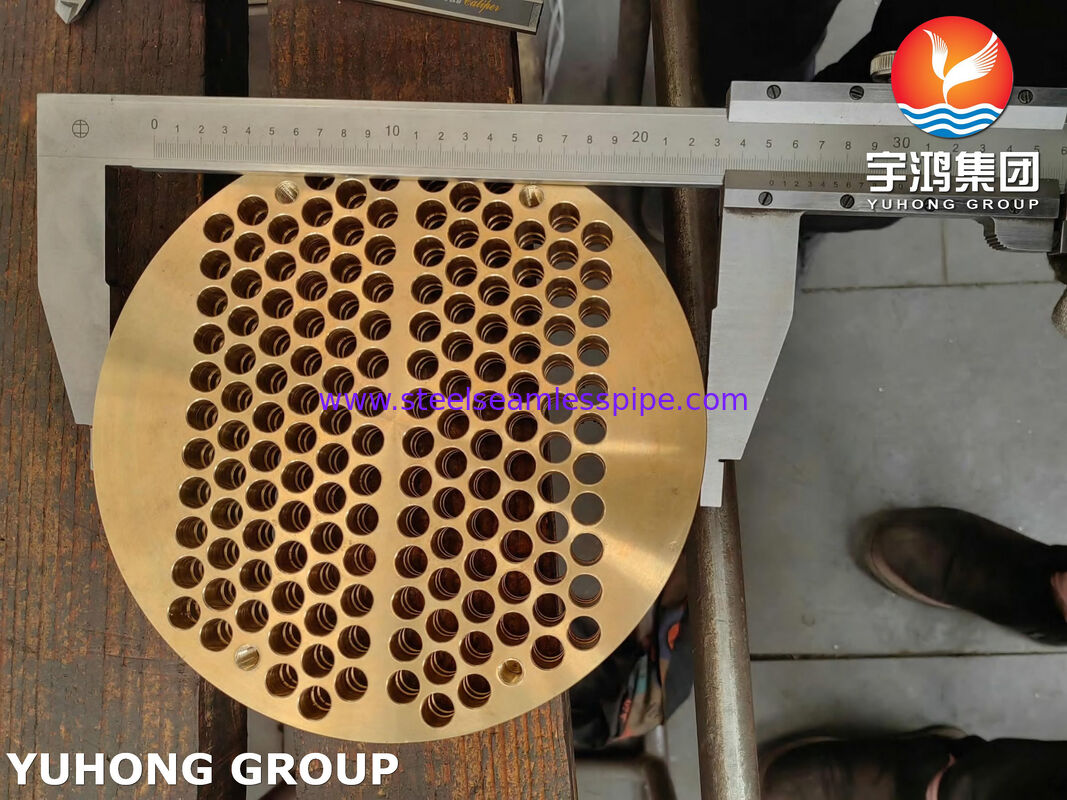

Διάταξη Οπών Σωλήνων

Το tubesheet μηχανουργείται με πολλαπλές οπές σωλήνων σύμφωνα με τη διάταξη των σωλήνων του εναλλάκτη θερμότητας.

Βασικές παράμετροι περιλαμβάνουν:

• Διάμετρος οπής σωλήνα
• Βήμα σωλήνα
• Μοτίβο σωλήνα
• Αριθμός οπών σωλήνων
• Ανοχή οπής σωλήνα

Κοινές διατάξεις σωλήνων περιλαμβάνουν:

• Τριγωνικό βήμα
• Τετράγωνο βήμα
• Περιστραμμένο τετράγωνο βήμα

Η τελική διάταξη πρέπει να ακολουθεί το μηχανολογικό σχέδιο του εναλλάκτη θερμότητας.

Διαχωρισμός Πλευράς Κελύφους και Πλευράς Σωλήνων

Το tubesheet διαχωρίζει τα κανάλια ροής της πλευράς του κελύφους και της πλευράς των σωλήνων, παρέχοντας ταυτόχρονα τη δομική διεπαφή για τη δέσμη σωλήνων.

Σύνδεση Σωλήνων

Ανάλογα με το σχέδιο του εναλλάκτη θερμότητας, οι σωλήνες μπορούν να συνδεθούν στο tubesheet μέσω:

• Διαστολή σωλήνων
• Συγκόλληση στεγανοποίησης
• Συγκόλληση αντοχής
• Διαστολή + συγκόλληση στεγανοποίησης

Η μέθοδος σύνδεσης πρέπει να καθορίζεται σύμφωνα με το σχέδιο του εξοπλισμού και την προδιαγραφή του έργου.

Διαδικασία Κατασκευής

Προετοιμασία Υλικού C46400

Το υλικό κράματος χαλκού C46400 παρέχεται σύμφωνα με τις ισχύουσες απαιτήσεις του ASME SB171.

Κοπή Πλάκας ή Κύκλου

Το ακατέργαστο υλικό κόβεται στις απαιτούμενες διαστάσεις του blank του tubesheet.

Μηχανουργική CNC

Το tubesheet μηχανουργείται σύμφωνα με τα μηχανολογικά σχέδια.

Η μηχανουργική μπορεί να περιλαμβάνει:

• Μηχανουργική εξωτερικής διαμέτρου
• Μηχανουργική πάχους
• Διάτρηση οπών σωλήνων
• Διάτρηση οπών μπουλονιών
• Μηχανουργική αυλακιών
• Φρεζάρισμα

Διάτρηση Οπών Σωλήνων

Οι οπές σωλήνων μηχανουργούνται σύμφωνα με τις καθορισμένες:

• Εξωτερική διάμετρος σωλήνα
• Βήμα σωλήνα
• Ανοχή οπής
• Διάταξη σωλήνων

Τελική Επιθεώρηση

Τα τελειωμένα tubesheets επιθεωρούνται για ακρίβεια διαστάσεων, κατάσταση επιφάνειας, θέση οπών σωλήνων και άλλες απαιτήσεις του έργου.

Προδιαγραφές Προϊόντος

Διαθέσιμες Διαστάσεις

Οι διαστάσεις του tubesheet είναι συνήθως προσαρμοσμένες σύμφωνα με τα σχέδια του εναλλάκτη θερμότητας.

Εφαρμογές

Εναλλάκτης Θερμότητας Κελύφους και Σωλήνων

Τα tubesheets ASME SB171 C46400 μπορούν να χρησιμοποιηθούν ως δομικά εξαρτήματα σε συγκροτήματα εναλλάκτη θερμότητας κελύφους και σωλήνων.

Οι εφαρμογές περιλαμβάνουν:

• Εναλλάκτες θερμότητας διεργασιών
• Βιομηχανικοί εναλλάκτες θερμότητας
• Συμπυκνωτές
• Ψύκτες
• Εξοπλισμός θερμικής επεξεργασίας

Εξοπλισμός Συμπυκνωτών

Τα tubesheets C46400 μπορούν να κατασκευαστούν για συγκροτήματα συμπυκνωτών σύμφωνα με το καθορισμένο υλικό σωλήνων και το περιβάλλον λειτουργίας.

Ναυτιλιακός και Βιομηχανικός Εξοπλισμός

Ο Ναυτικός Ορείχαλκος C46400 συνδέεται επίσης με ναυτιλιακό και βιομηχανικό εξοπλισμό όπου το καθορισμένο κράμα χαλκού είναι κατάλληλο για τις συνθήκες σχεδιασμού.

Έλεγχος Ποιότητας και Επιθεώρηση

Επιθεώρηση Υλικού

Η επιθεώρηση μπορεί να περιλαμβάνει:

• Επαλήθευση χημικής σύνθεσης
• Δοκιμή μηχανικών ιδιοτήτων
• Επισκόπηση πιστοποιητικού υλικού

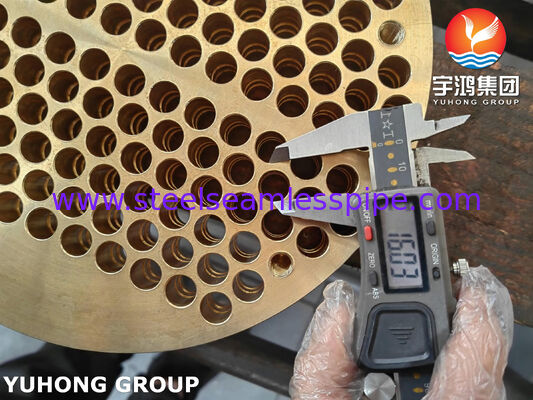

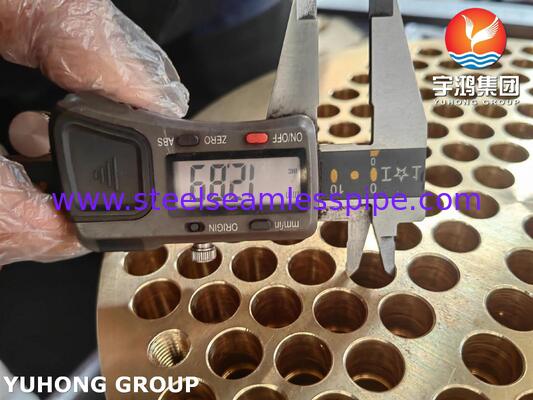

Διαστατική Επιθεώρηση

Βασικές διαστάσεις περιλαμβάνουν:

• Εξωτερική διάμετρος
• Πάχος
• Διάμετρος οπής σωλήνα
• Βήμα σωλήνα
• Θέση οπής
• Διαστάσεις οπών μπουλονιών
• Επιπεδότητα

Επιθεώρηση Επιφάνειας

Η επιθεώρηση μπορεί να καλύπτει:

• Μηχανουργημένη επιφάνεια
• Επιφάνεια οπής σωλήνα
• Κατάσταση ακμής
• Διαστάσεις αυλακιών
