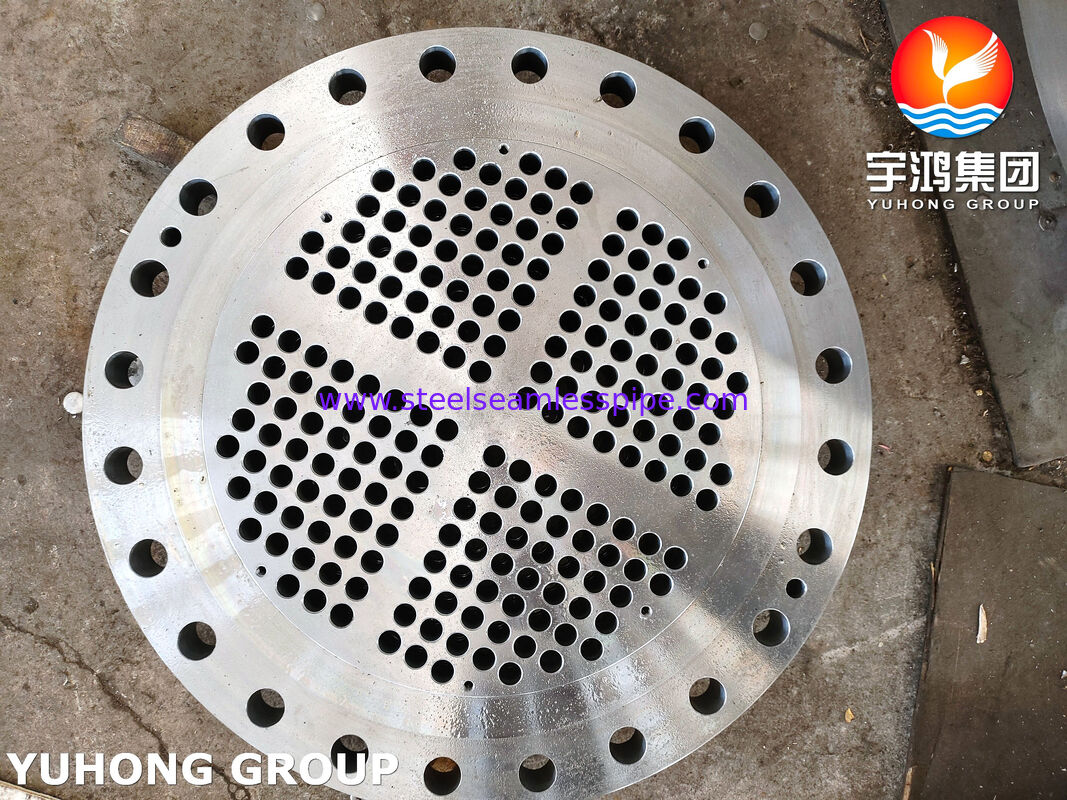

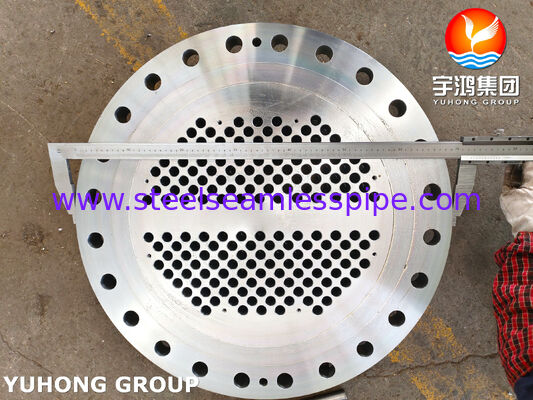

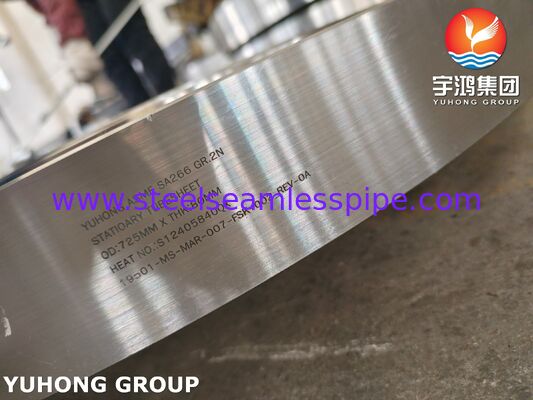

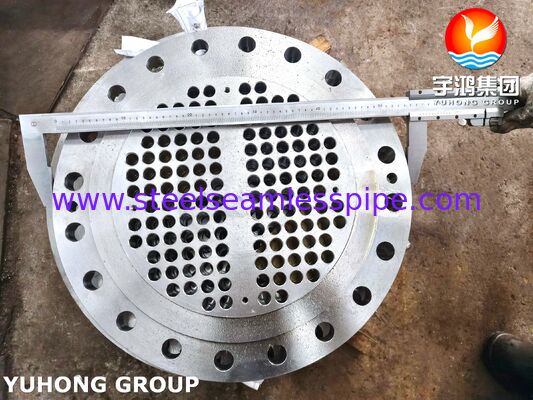

SA266 Gr.2 Carbon Steel Forged Tubesheet for Shell & Tube Heat Exchangers

ASME SA266 Gr.2 Σφυρηλατημένο φύλλο σωλήνων από χάλυβα άνθρακα για θερμοανταλλάκτες καβούρων και σωλήνων

Το SA266 Gr.2 Tubesheet είναι σφυρηλατημένο κατασκευαστικό στοιχείο από χάλυβα άνθρακα που έχει σχεδιαστεί για εφαρμογές υπό πίεση σε θερμοανταλλάκτες, συμπυκνωτές, λέβητες και συναφές εξοπλισμό διεργασίας.

Κατασκευάστηκε σύμφωνα με:Αρμόδια για την κατασκευή συσκευών για την παρακολούθηση της χρήσης2, το φύλλο του σωλήνα κατασκευάζεται από σφυρηλατημένο χάλυβα άνθρακα και επεξεργάζεται με τρύπες σωλήνων ακριβείας, διαχωριστικά και επιφάνειες σφράγισης σύμφωνα με τα σχέδια του εξοπλισμού.

Η SA266/A266M καλύπτει τις σφυρηλατήσεις από χάλυβα άνθρακα γιαΚεταλλεία, δοχεία υπό πίεση και συναφές εξοπλισμό, με απαιτήσεις που καλύπτουν τη χημική σύνθεση, τις μηχανικές ιδιότητες και τις εφαρμοστέες συνθήκες θερμικής επεξεργασίας.

Το προϊόν μπορεί να διατεθεί ωςσταθερό φύλλο σωλήνων, φύλλο σωλήνων με πλωτή κεφαλή ή άλλη ειδική διαμόρφωση έργου, ανάλογα με τον σχεδιασμό του εναλλάκτη θερμότητας.

SA266 Χάλυβας άνθρακα κλάσης 2

Το SA266 Gr.2 ανήκει στις κατηγορίες σφυρηλατηρίου χάλυβα άνθρακα που καλύπτονται από το ASTM A266/A266M. Η προδιαγραφή περιλαμβάνει τέσσερις κατηγορίες για εφαρμογές που σχετίζονται με δοχεία υπό πίεση.Αξία 1, Αξία 2, Αξία 3 και Αξία 4, αντικαθιστώντας την προηγούμενη ορολογία των κατηγοριών 1 έως 4.

Για την εφαρμογή σε φύλλα σωλήνων, το υλικό επιλέγεται σύμφωνα με τον μηχανικό σχεδιασμό, την πίεση, τη θερμοκρασία, το επιτρεπόμενο επίπεδο διάβρωσης και τη συμβατότητα με το κέλυφος, τους σωλήνες και τα υλικά των καναλιών.

Τυποποιημένη Κατασκευή

Η σφυρηλατημένη κατασκευή παρέχει μια κατάλληλη μορφή εκκίνησης για την επεξεργασία ενός παχιάς φύλλου σωλήνα με μεγάλο αριθμό οπών σωλήνα με ακριβή θέση.

Οι τυπικοί έλεγχοι που σχετίζονται με τη σφυρηλάτηση περιλαμβάνουν:

• Σφυρηλατική μείωση
• Θερμική επεξεργασία
• Εξετάζοντας τη ροή των σιτηρών
• Χημική ανάλυση
• Μηχανικές δοκιμές
• Υπερήχθης εξέταση

Το φύλλο του σωλήνα επεξεργάζεται σύμφωνα με το σχέδιο του εναλλάκτη θερμότητας, αντί να βασίζεται μόνο στις τυπικές διαστάσεις φλάντζας.

Τα κριτικά χαρακτηριστικά της μηχανικής επεξεργασίας περιλαμβάνουν:

• Διαμέτρου τρύπας σωλήνα
• Στρώση σωλήνα
• Σχήμα τρύπας σωλήνα
• Ποσότητα τρύπας σωλήνα
• Ανεκτικότητα τρύπας σωλήνα
• Αριστερότητα τρύπας σωλήνα
• Περάστε διαχωριστικά αυλάκια
• Επιφάνεια καθίσματος της γκαζέτας
• Εξωτερική διάμετρος
• Συνολικό πάχος
• Συγκέντρωση

Ο σχεδιασμός της τρύπας του σωλήνα μπορεί να προσαρμοστεί στο επιλεγμένο όριο λειτουργίας του σωλήνα, στο πάχος του τοίχου, στο πλάτος του σωλήνα και στη διαμόρφωση του εναλλάκτη θερμότητας.

Σχήματα τρυπών σωλήνων

Οι κοινές διατάξεις σωλήνων-τρυπών περιλαμβάνουν:

• Τριγωνική κλίση- Παρέχει μια συμπαγή διάταξη σωλήνων και μπορεί να προσφέρει υψηλή πυκνότητα επιφάνειας μεταφοράς θερμότητας όπου το επιτρέπουν οι απαιτήσεις καθαρισμού.
• Τετράγωνο πεδίο- παρέχει πιο προσιτή απόσταση μεταξύ των σωλήνων και μπορεί να εξεταστεί όταν η πρόσβαση σε μηχανικό καθαρισμό ή συντήρηση είναι σημαντική.
• Γυρισμένο τετραγωνικό ύψος- Μπορεί να χρησιμοποιηθεί για συγκεκριμένες απαιτήσεις ροής και διάταξης.

Το τελικό σχέδιο τρύπας σωλήνα πρέπει πάντα να ακολουθεί το θερμικό και μηχανικό σχέδιο του εναλλάκτη θερμότητας.

Το πάχος και η διάταξη των τρυπών καθορίζονται από την αλληλεπίδραση μεταξύΑπαιτήσεις για την πίεση στην πλευρά του σωλήνα, την πίεση στην πλευρά του κελύφους, τη διαφορική πίεση, τη θερμοκρασία, τα φορτία του σωλήνα και την σφραγίδα των στεγασμάτων.

Σημαντικά στοιχεία σχεδιασμού περιλαμβάνουν:

• Πίεση σχεδιασμού
• Θέρμανση σχεδιασμού
• Υπερβολική δόση του σωλήνα
• Δάχος τοιχώματος σωλήνα
• Υλικό σωλήνα
• Πληροφοριακό σήμα
• Αριθμός σωλήνων
• Στροφή σωλήνα
• Διαχείριση διαβατηρίου
• Επιτρεπόμενη διάβρωση
• Διαφορετική Πίεση
• Διαμόρφωση συμμόρφωσης
• Συζύγιο σωλήνα-σε-σωλήνα

Οι τρύπες του σωλήνα μπορούν να προετοιμαστούν για διαφορετικές μεθόδους στερέωσης του σωλήνα, ανάλογα με τον σχεδιασμό του εναλλάκτη θερμότητας:

• Επεκτεινόμενη αρθρή σωλήνα
• Δυνατότητα συγκόλλησης
• Σφραγισμένη συγκόλληση
• Επεκτεινόμενη και σφραγισμένη συγκόλληση

Η επιφάνεια του σωλήνα-τρύπας και η διαμόρφωση των αυλών μπορούν να κατασκευαστούν σύμφωνα με το σχέδιο του πελάτη.

Η διαθέσιμη επιθεώρηση μπορεί να περιλαμβάνει:

• Ανάλυση χημικής σύνθεσης
• Δοκιμή ελαστικότητας
• Δοκιμή αντοχής απόδοσης
• Δοκιμή επιμήκυνσης
• Μείωση της έκτασης
• Δοκιμή σκληρότητας
• Αρχείο θερμικής επεξεργασίας
• Υπερήχθης δοκιμή
• Δοκιμή μαγνητικών σωματιδίων
• Δοκιμασμός διαπερατών υγρών
• Επιθεώρηση διαστάσεων
• Επιθεώρηση τρύπων σωλήνων
• ΠΕΠ, όπου απαιτείται
• Οπτική επιθεώρηση

Επιπλέον απαιτήσεις επιθεώρησης μπορούν να ενσωματωθούν όταν ορίζονται στην εντολή αγοράς ή στις προδιαγραφές του έργου.Η ASTM A266/A266M παρέχει επίσης συμπληρωματικές απαιτήσεις όταν ζητείται πρόσθετη δοκιμή ή επιθεώρηση από τον αγοραστή..
