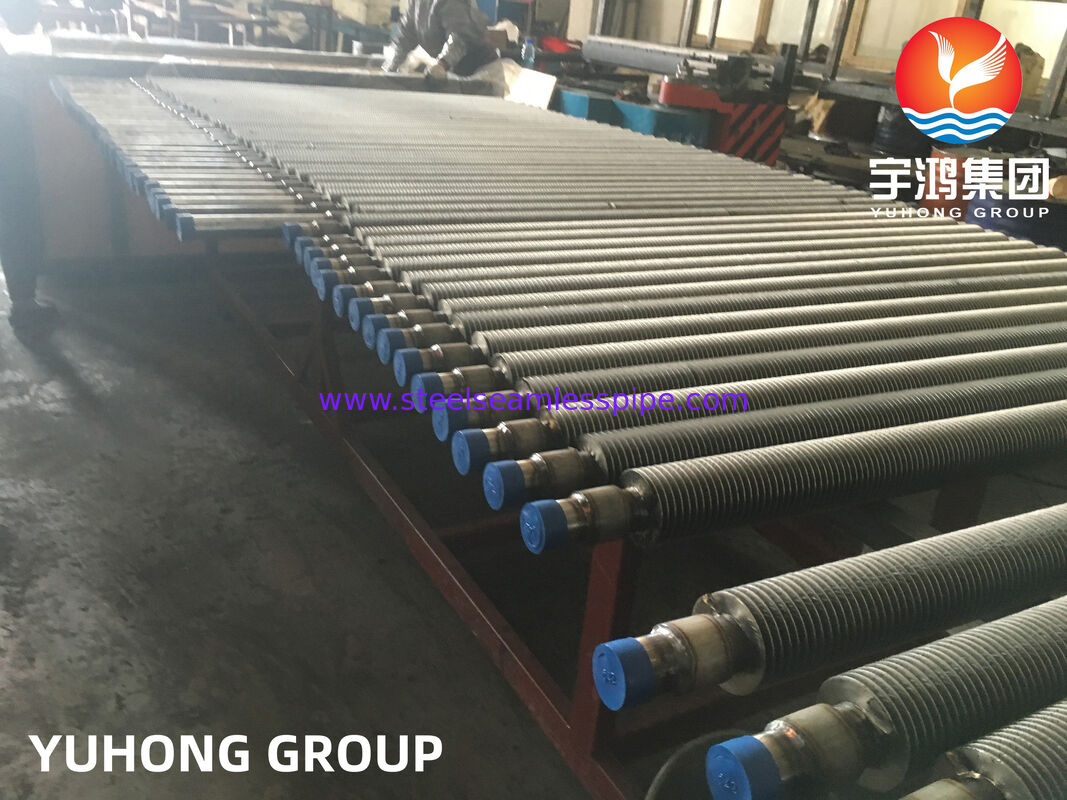

Συγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας για εξοικονομητές υψηλής πίεσης (ASME SA213 T12)
Επισκόπηση προϊόντος
ΜαςΣυγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας για εξοικονομητές υψηλής πίεσηςκατασκευάζονται χρησιμοποιώντας premiumASME SA213 T12Σωλήνες χωρίς ραφή από κράμα χρωμίου-μολυβδαινίου και προηγμένη τεχνολογία συγκόλλησης με αντίσταση υψηλής συχνότητας. Σχεδιασμένοι για συστήματα λέβητα υψηλής πίεσης, αυτοί οι σωλήνες με πτερύγια μεγιστοποιούν την ανάκτηση θερμότητας από τα καυσαέρια διατηρώντας παράλληλα εξαιρετική μηχανική αντοχή και μακροπρόθεσμη αξιοπιστία σε υψηλές θερμοκρασίες και πιέσεις.
Η διαδικασία συγκόλλησης υψηλής συχνότητας δημιουργεί έναν συνεχή μεταλλουργικό δεσμό μεταξύ του πτερυγίου και του σωλήνα βάσης, μειώνοντας σημαντικά την αντίσταση στη θερμική επαφή σε σύγκριση με τα μηχανικά προσαρτημένα πτερύγια. Το αποτέλεσμα είναι βελτιωμένη απόδοση μεταφοράς θερμότητας, ενισχυμένη δομική ακεραιότητα και εξαιρετική αντοχή στη θερμική ανακύκλωση, καθιστώντας αυτούς τους σωλήνες με πτερύγια την προτιμώμενη επιλογή για σύγχρονες μονάδες παραγωγής ενέργειας, βιομηχανικούς λέβητες, συστήματα ανάκτησης απορριμμάτων θερμότητας και πετροχημικές εγκαταστάσεις.
Χαρακτηριστικά προϊόντος
- Υψηλή θερμική απόδοση για μέγιστη ανάκτηση θερμότητας
- Συνεχής συγκόλληση υψηλής συχνότητας πτερυγίου σε σωλήνα
- Εξαιρετική αντοχή στη θερμική κόπωση
- Εξαιρετική αντοχή ερπυσμού σε υψηλές θερμοκρασίες
- Ανώτερη αντοχή στην οξείδωση και τη διάβρωση
- Χαμηλή αντίσταση θερμικής επαφής
- Ομοιόμορφη γεωμετρία πτερυγίων για σταθερή μεταφορά θερμότητας
- Υψηλή αντοχή σε κραδασμούς και χαλάρωση πτερυγίων
- Μεγάλη διάρκεια ζωής λειτουργίας
- Κατάλληλο για εξοικονομητές λεβήτων υψηλής πίεσης
- Πλήρως προσαρμόσιμες διαστάσεις και διαμορφώσεις πτερυγίων
- Κατασκευάζεται με αυστηρές διαδικασίες ποιοτικού ελέγχου
Τυπικές Εφαρμογές
Οι συγκολλημένοι σωλήνες με πτερύγια υψηλής συχνότητας που κατασκευάζονται από την ASME SA213 T12 χρησιμοποιούνται ευρέως σε:
- Εξοικονομητές υψηλής πίεσης
- Σταθμοί ηλεκτροπαραγωγής κοινής ωφέλειας
- Σταθμοί ηλεκτροπαραγωγής συνδυασμένου κύκλου (CCPP)
- Γεννήτριες ατμού ανάκτησης θερμότητας (HRSG)
- Λέβητες ανάκτησης αποβλήτων θερμότητας (WHRB)
- Πετροχημικά εργοστάσια
- Διυλιστήρια πετρελαίου
- Φυτά λιπασμάτων
- Βιομηχανικοί λέβητες ατμού
- Σταθμοί ηλεκτροπαραγωγής βιομάζας
- Τσιμεντοβιομηχανίες
- Εγκαταστάσεις παραγωγής χάλυβα
Διαδικασία Παραγωγής
Η λωρίδα πτερυγίου συγκολλάται συνεχώς στην εξωτερική επιφάνεια του σωλήνα χωρίς ραφή χρησιμοποιώντας συγκόλληση ηλεκτρικής αντίστασης υψηλής συχνότητας. Κατά τη συγκόλληση, η εντοπισμένη θερμότητα και η πίεση σφυρηλάτησης παράγουν μια πλήρη μεταλλουργική σύνδεση χωρίς μέταλλο πλήρωσης.
Αυτή η μέθοδος παραγωγής προσφέρει:
- Εξαιρετική θερμική αγωγιμότητα
- Υψηλή ακεραιότητα συγκόλλησης
- Ελάχιστη ζώνη που επηρεάζεται από τη θερμότητα
- Ισχυρή προσάρτηση πτερυγίου
- Ομοιόμορφη απόσταση πτερυγίων
- Εξαιρετική ακρίβεια διαστάσεων
Προδιαγραφές Υλικού
| Είδος |
Προσδιορισμός |
| Υλικό σωλήνα |
ASME SA213 T12 |
| Τύπος υλικού |
Χωρίς ραφή φερριτικό κράμα χάλυβα |
| Σωλήνα Standard |
ASME SA213 / ASTM A213 |
| Υλικό πτερυγίων |
Ανθρακούχο χάλυβα, κράμα χάλυβα ή ανοξείδωτο χάλυβα |
| Τύπος πτερυγίου |
Συγκολλημένο συμπαγές πτερύγιο υψηλής συχνότητας |
| Μέθοδος Κατασκευής |
Συγκόλληση με αντίσταση υψηλών συχνοτήτων (HFW) |
Τυπικές Διαστάσεις
| Παράμετρος |
Τυπική Εύρος |
| Εξωτερική διάμετρος σωλήνα |
19,05–63,5 mm (3/4"–2-1/2") |
| Πάχος τοιχώματος σωλήνα |
2,0–8,0 mm |
| Μήκος σωλήνα |
Έως 24.000 χλστ |
| Ύψος πτερυγίου |
8–25 mm |
| Πάχος πτερυγίου |
0,8–2,0 χλστ |
| Fin Pitch |
3–12 πτερύγια/ίντσα (FPI) |
| Άκρες γυμνών σωλήνων |
Σύμφωνα με τα σχέδια των πελατών |
| Ανοχή διαστάσεων |
Σύμφωνα με τα ισχύοντα πρότυπα |
Προσαρμοσμένα μεγέθη και προφίλ πτερυγίων είναι διαθέσιμα για την κάλυψη ειδικών απαιτήσεων σχεδιασμού εναλλάκτη θερμότητας και εξοικονομητή.
Χημική Σύνθεση ASME SA213 T12
| Στοιχείο |
Περιεχόμενο (%) |
| Άνθρακας (C) |
0,05–0,15 |
| Μαγγάνιο (Mn) |
0,30–0,61 |
| Πυρίτιο (Si) |
≤0,50 |
| Φώσφορος (P) |
≤0,025 |
| Θείο (S) |
≤0,025 |
| Chromium (Cr) |
0,80–1,25 |
| Μολυβδαίνιο (Mo) |
0,44–0,65 |
Η χημική σύνθεση παρέχει μια βέλτιστη ισορροπία αντοχής, αντοχής στην οξείδωση και απόδοσης σε υψηλές θερμοκρασίες, καθιστώντας το SA213 T12 κατάλληλο για απαιτητικό σέρβις λέβητα.
Μηχανικές Ιδιότητες
| Ιδιοκτησία |
Ελάχιστη Απαίτηση |
| Αντοχή εφελκυσμού |
≥415 MPa |
| Ισχύς απόδοσης |
≥220 MPa |
| Επιμήκυνση |
≥30% |
| Σκληρότητα |
Σύμφωνα με την ASME SA213 |
| Θερμοκρασία σέρβις |
Έως περίπου 550°C (ανάλογα με τις συνθήκες λειτουργίας) |
Αυτές οι μηχανικές ιδιότητες εξασφαλίζουν αξιόπιστη απόδοση κάτω από συνθήκες σταθερής υψηλής πίεσης και υψηλής θερμοκρασίας.
Επιθεώρηση και Δοκιμή
Κάθε σωλήνας με πτερύγια υποβάλλεται σε αυστηρούς ποιοτικούς ελέγχους σε όλη την παραγωγή για να διασφαλιστεί η συμμόρφωση με τις προδιαγραφές ASME και πελατών.
Επιθεώρηση Πρώτων Υλών
- Επαλήθευση πιστοποιητικού υλικού (EN 10204 3.1 διαθέσιμο κατόπιν αιτήματος)
- Θετική αναγνώριση υλικού (PMI)
- Ανάλυση χημικής σύνθεσης
- Έλεγχος μηχανικής ιδιοκτησίας

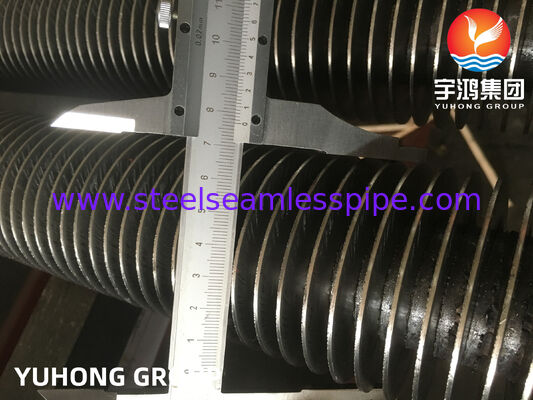

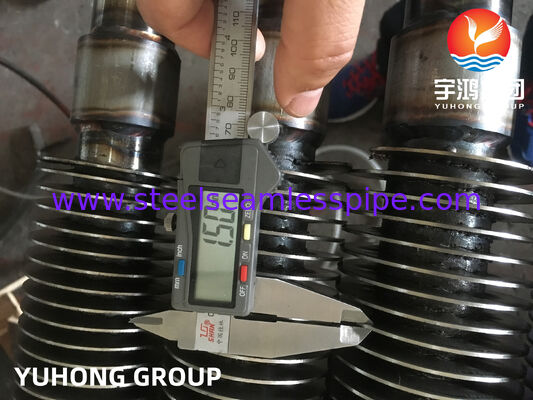

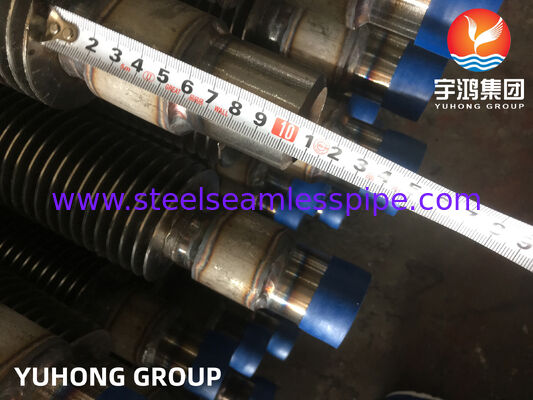

Επιθεώρηση διαστάσεων
- Εξωτερική διάμετρος σωλήνα
- Πάχος τοιχώματος
- Μήκος σωλήνα
- Ύψος πτερυγίου
- Πάχος πτερυγίου
- Βήμα πτερυγίου
- Διάστιχο πτερυγίων
- Ευθύτητα
- Διαστάσεις γυμνού άκρου
Επιθεώρηση ποιότητας συγκόλλησης
- Οπτική εξέταση συγκόλλησης
- Συνεχής επιθεώρηση ακεραιότητας συγκόλλησης
- Επαλήθευση συγκόλλησης πτερυγίων
- Έλεγχος προφίλ συγκόλλησης
Μη καταστροφική δοκιμή (προαιρετική)
- Δοκιμή υπερήχων (UT)
- Δοκιμή δινορρευμάτων (ECT)
- Δοκιμή μαγνητικών σωματιδίων (MT)
- Δοκιμή διεισδυτικού υγρού (PT)
Δοκιμή πίεσης
- Δοκιμή υδροστατικής πίεσης
- Δοκιμή πνευματικής διαρροής (προαιρετικό)
Δοκιμή Μηχανικής Απόδοσης
- Δοκιμή εφελκυσμού
- Δοκιμή ισοπέδωσης
- Δοκιμή καύσης
- Δοκιμή αντοχής σε έλξη πτερυγίων
- Δοκιμή ακεραιότητας δεσμού πτερυγίων
Πρότυπα Παραγωγής
Η παραγωγή μπορεί να συμμορφώνεται με:
- ASME SA213
- ASTM A213
- Κωδικός λέβητα και δοχείου πίεσης ASME
- Πρότυπα TEMA
- Προδιαγραφές μηχανικής πελατών
Επεξεργασία Επιφανειών
Τα διαθέσιμα φινιρίσματα επιφανειών περιλαμβάνουν:
- Αντισκωριακή επίστρωση λαδιού
- Μαύρα βαμμένα άκρα σωλήνα
- Πυροβολοβολή
- Προστασία βερνικιού
- Εξαγωγή προστατευτικό περιτύλιγμα
- Προσαρμοσμένες επιστρώσεις κατόπιν παραγγελίας
Πλεονεκτήματα για εξοικονομητές υψηλής πίεσης
Σε σύγκριση με τους απλούς σωλήνες, οι συγκολλημένοι σωλήνες υψηλής συχνότητας με πτερύγια παρέχουν:
- Αυξημένη εξωτερική επιφάνεια μεταφοράς θερμότητας
- Υψηλότερη θερμική απόδοση λέβητα
- Βελτιωμένη ανάκτηση θερμότητας καυσαερίων
- Μειωμένη κατανάλωση καυσίμου
- Χαμηλότερη θερμοκρασία καυσαερίων
- Συμπαγής σχεδιασμός εξοικονομητή
- Χαμηλότερο λειτουργικό κόστος
- Βελτιωμένη αξιοπιστία σε υπηρεσίες υψηλής πίεσης
- Μεγαλύτερα διαστήματα συντήρησης
- Μειωμένο κόστος κύκλου ζωής
Συσκευασία
Τα προϊόντα συσκευάζονται προσεκτικά για την αποφυγή ζημιών κατά τη μεταφορά.
Οι επιλογές συσκευασίας περιλαμβάνουν:
- Πακέτα σκελετού από χάλυβα
- Ξύλινα τελάρα
- Εξαγωγή αξιόπλοων συσκευασιών
- Πλαστικά ακραία καπάκια
- Αδιάβροχο περιτύλιγμα
- Προσαρμοσμένη συσκευασία με βάση τις απαιτήσεις του έργου
Γιατί να επιλέξετε τους σωλήνες με συγκολλημένο πτερύγιο υψηλής συχνότητας ASME SA213 T12;
Κατασκευάζουμε συγκολλημένους σωλήνες με πτερύγια υψηλής συχνότητας χρησιμοποιώντας αυτοματοποιημένο εξοπλισμό συγκόλλησης ακριβείας και αυστηρά συστήματα διαχείρισης ποιότητας για να εξασφαλίσουμε σταθερή απόδοση σε εφαρμογές εξοικονομητή υψηλής πίεσης. Κάθε σωλήνας παράγεται με ακριβή γεωμετρία πτερυγίων, συνεχή μεταλλουργική συγκόλληση και αυστηρό έλεγχο διαστάσεων, με αποτέλεσμα εξαιρετική απόδοση μεταφοράς θερμότητας και αξιόπιστη λειτουργία. Με πλήρη επιθεώρηση, ευέλικτη προσαρμογή και αξιόπιστη παγκόσμια προσφορά, οι σωλήνες με πτερύγια βοηθούν τους σταθμούς παραγωγής ενέργειας, τους κατασκευαστές λεβήτων και τους εργολάβους EPC να βελτιώσουν την ενεργειακή απόδοση, να μειώσουν τις εκπομπές και να παρατείνουν τη διάρκεια ζωής του εξοπλισμού σε απαιτητικά βιομηχανικά περιβάλλοντα.
