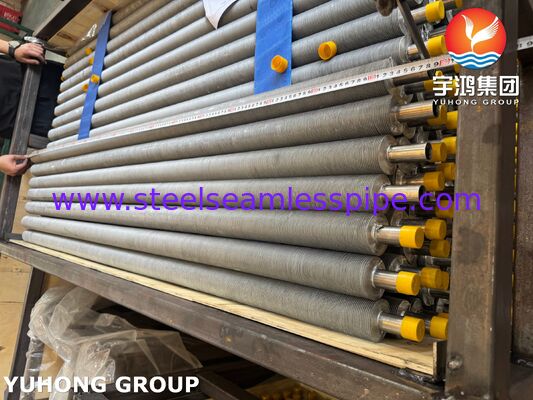

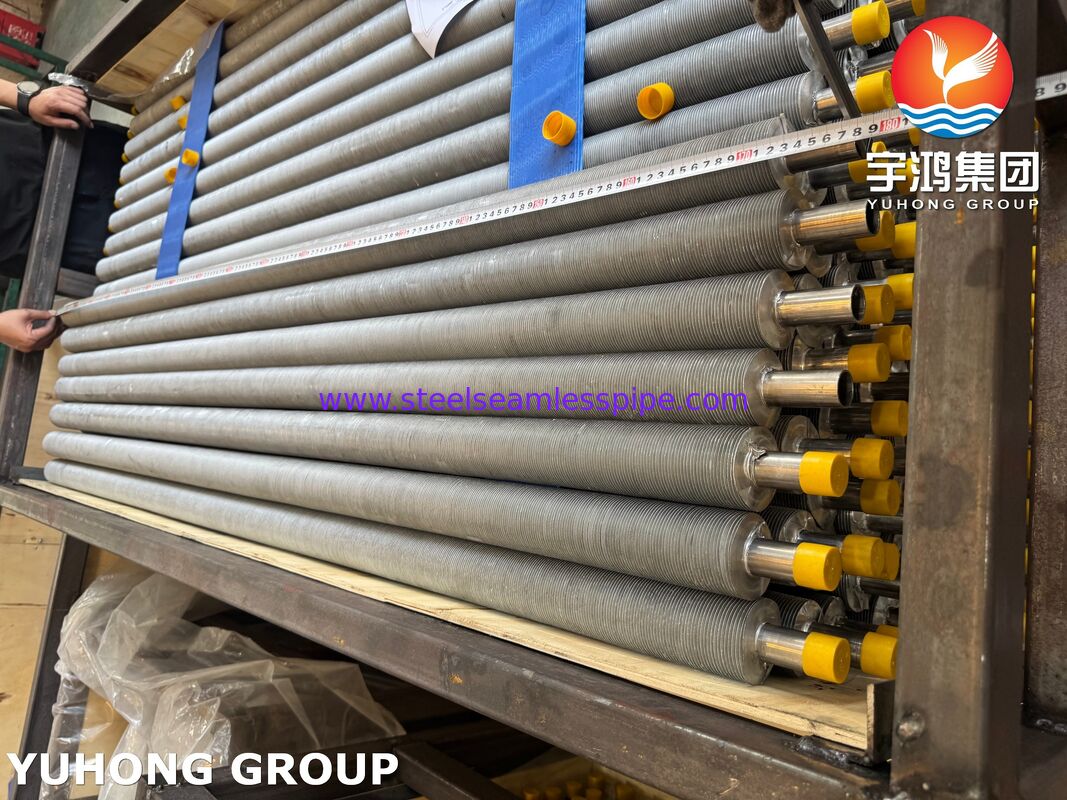

EN10217-7 1.4310 Εκχυλισμένοι φτερωτοί σωλήνες για ανταλλακτές θερμότητας
Η δική μαςEN10217-7 1.4310 Εκχυλισμένοι φτερωτοί σωλήνεςέχουν σχεδιαστεί για απαιτητικές εφαρμογές μεταφοράς θερμότητας που απαιτούν ανώτερη αντοχή στη διάβρωση, μηχανική αντοχή και μακρά διάρκεια ζωής.Οι φτερωτοί σωλήνες παρέχουν μια ολοκληρωμένη μηχανική σύνδεση μεταξύ του μανδύα φτερούγα και του σωλήνα βάσης, εξασφαλίζοντας εξαιρετική θερμική αγωγιμότητα και εξαιρετική δομική ακεραιότητα σε συνεχή λειτουργία.
Τάξη EN10217-71.4310είναι ένας αυστενίτης ανοξείδωτος χάλυβας (ισοδύναμος με το AISI 301) που προσφέρει υψηλή αντοχή στη τράβηξη, εξαιρετική εν ψυχρώ επεξεργασία και πολύ καλή αντοχή στη διάβρωση.Το υλικό αυτό χρησιμοποιείται ευρέως σε εναλλακτές θερμότητας με ψύξη αέρα., εξοικονομητές, συστήματα ανάκτησης της θερμότητας απόβλητων, συμπυκνωτές, ραδιενεργάτες και εξοπλισμό ψύξης πετροχημικών.
Κάθε σωλήνας με πτερύγια κατασκευάζεται σύμφωνα με αυστηρές διαδικασίες ελέγχου ποιότητας για να διασφαλιστεί η σταθερή γεωμετρία πτερύχων, η αξιόπιστη απόδοση μεταφοράς θερμότητας και η μακροχρόνια λειτουργική σταθερότητα.
Χαρακτηριστικά
- Εξαιρετική απόδοση μεταφοράς θερμότητας
- Ισχυρός μηχανικός δεσμός μεταξύ πτερυγίου και σωλήνα
- Εξαιρετική αντοχή στην ατμοσφαιρική και βιομηχανική διάβρωση
- Υψηλή μηχανική αντοχή μετά από ψυχρή επεξεργασία
- Εξαιρετική αντοχή σε δονήσεις
- Μακροχρόνια διάρκεια ζωής
- Διορθωτικά για βιομηχανικές εφαρμογές υψηλής θερμοκρασίας
- Χαμηλές απαιτήσεις συντήρησης
- Ενιαία απόσταση πτερύγων για βελτιστοποιημένη ροή αέρα
- Κατασκευάζεται σύμφωνα με τις προδιαγραφές του πελάτη
Τυπικές εφαρμογές
EN10217-7 1.4310 Οι ακονισμένοι σωλήνες με πτερύγια χρησιμοποιούνται ευρέως σε:
- Χωρισμοί θερμότητας με φλοιές και σωλήνες
- Συστήματα ανάκτησης θερμότητας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας
- Οικονομητές
- Μονάδες ανάκτησης θερμότητας απόβλητων
- Εγκαταστάσεις επεξεργασίας πετροχημικών
- Εξοπλισμός χημικής επεξεργασίας
- Επεξεργασίες πετρελαίου και φυσικού αερίου
- Συστήματα ανάκτησης θερμότητας HVAC
- Εξοπλισμός ψύξης πλοίων
- Βιομηχανικές στεγνές ψυκτικές συσκευές
- Συστήματα ψύξης διαδικασίας
Συστήματα κατασκευής
Οι εξωρισμένοι σωλήνες με πτερύγια παράγονται με μηχανική εξώθηση ενός εξωτερικού σωλήνα αλουμινίου πάνω από το σωλήνα βάσης από ανοξείδωτο χάλυβα.το αλουμινένιο μανίκι παραμορφώνεται πλαστικά σε συνεχή πτερύγια ενώ πιέζει σφιχτά το σωλήνα βάσης, δημιουργώντας μια εξαιρετική μηχανική διεπαφή για αποτελεσματική μεταφορά θερμότητας.
Αυτή η μέθοδος παραγωγής παρέχει:
- Υψηλή πυκνότητα πτερύγων
- Εξαιρετική αντοχή πτερύγων
- Υψηλότερη αντοχή στην χαλάρωση πτερύγων
- Βελτιωμένη θερμική απόδοση
- Εξαιρετική αντοχή στις καιρικές συνθήκες
Τυποποιημένες διαστάσεις
| Άρθρο | Τυπικό εύρος |
|---|
| Υπερβολική δόση του σωλήνα βάσης | 150,88 mm 63,5 mm |
| Μύθος τοιχώματος υπόγειου σωλήνα | 1.2 ∙ 6,0 mm |
| Διάστημα σωλήνα | Μέχρι 18.000 mm |
| Υψόμετρο πτερυγίου | 8 ′′ 16 χιλιοστά |
| Δάχος πτερυγίου | 0.3 ️ 0,5 mm |
| Σφαιρίδιο πτερύγας | 2.0 12 FPI (περίπου 2,1 12,7 mm πλάτος) |
| Μέγεθος γυμνού άκρου | Όπως καθορίζεται |
| Υλικό πτερυγίων | Αλουμίνιο 1050 / 1060 / 1100 |
| Υλικό σωλήνα βάσης | EN10217-7 1.4310 Ατσάλι |
Διατίθενται προσαρμοσμένες διαστάσεις ανάλογα με τις απαιτήσεις του έργου.
Χημική σύνθεση του EN10217-7 1.4310
| Στοιχείο | Περιεκτικότητα (%) |
|---|
| Άνθρακας (C) | ≤0.15 |
| Σιλικόνη (Si) | ≤ 2.00 |
| Μαγγάνιο (Mn) | ≤ 2.00 |
| Φωσφόρος (P) | ≤0.045 |
| Θείο (S) | ≤0.015 |
| Χρώμιο (Cr) | 16.0 ¢19.0 |
| Νικέλιο (Ni) | 6.0 ∙9.5 |
| Αζώτο (N) | ≤0.11 |
Η χημική σύνθεση συμμορφώνεται με τις απαιτήσεις υλικών EN10217-7.
Μηχανικές ιδιότητες
| Ιδιοκτησία | Τυπική αξία |
|---|
| Δυνατότητα τράβηξης | ≥520 MPa |
| Δυνατότητα απόδοσης (0,2%) | ≥210 MPa |
| Επέκταση | ≥ 40% |
| Σκληρότητα | ≤ 230 HB (τυπική κατάσταση) |
| Μοντέλο ελαστικότητας | Περίπου 193 GPa |
Οι μηχανικές ιδιότητες μπορεί να ποικίλλουν ανάλογα με τις συνθήκες κατασκευής και τη θερμική επεξεργασία.
Επιθεώρηση και δοκιμές
Κάθε παρτίδα παραγωγής μπορεί να υποβληθεί σε ολοκληρωμένη επιθεώρηση για να εξασφαλιστεί η ποιότητα του προϊόντος και η ακρίβεια των διαστάσεων.
Οι τυπικές δοκιμές περιλαμβάνουν:
- Ταυτοποίηση πρώτης ύλης (PMI)
- Ανάλυση χημικής σύνθεσης
- Δοκιμές μηχανικών ιδιοτήτων
- Δοκιμή υδροστατικής πίεσης
- Έλεγχος διαρροής αερίου
- Δοκιμή ρεύματος δρόμου (ECT)
- Υπερήχθης δοκιμή (UT)
- Επιθεώρηση ακεραιότητας των δεσμών πτερύγων

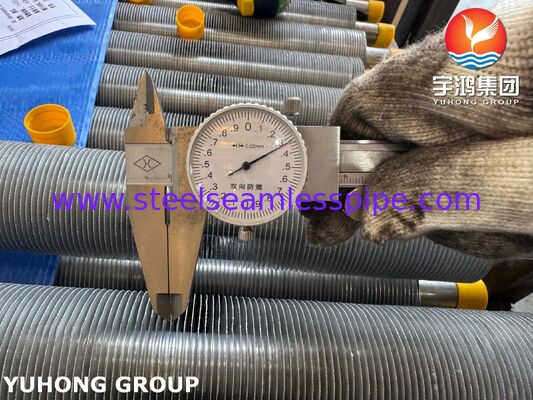

- Μέτρηση διαστάσεων πτερύγων
- Έλεγχος της εξωτερικής διάμετρου και του πάχους του τοίχου
- Έλεγχος ευθείας
- Εξέταση ποιότητας επιφάνειας
- Οπτική επιθεώρηση
- Επιβεβαίωση μήκους
- Επιθεώρηση συσκευασίας
Η τεκμηρίωση επιθεώρησης μπορεί να περιλαμβάνει:
- EN 10204 3.1 Πιστοποιητικό δοκιμής υλικών
- Έκθεση επιθεώρησης διαστάσεων
- Έκθεση μηχανικής δοκιμής
- Έκθεση χημικής ανάλυσης
- Έκθεση NDT
- Έκθεση δοκιμής πίεσης
Πλεονεκτήματα του προτύπου EN10217-7 1.4310 Εκχυλισμένοι φτερωτοί σωλήνες
Ο συνδυασμός του ανοξείδωτου χάλυβα EN10217-7 1.4310 και της κατασκευής πτερυγίων με εξάντληση προσφέρει πολλά λειτουργικά πλεονεκτήματα:
- Υψηλή θερμική απόδοση
- Εξαιρετική αντοχή στη διάβρωση σε βιομηχανικά περιβάλλοντα
- Υψηλή δομική αντοχή
- Μειωμένα έξοδα συντήρησης
- Περισσότερη διάρκεια ζωής του εξοπλισμού
- Αξιόπιστη απόδοση σε κυκλικές θερμοκρασίες
- Εξαιρετική αντοχή σε δονήσεις και θερμική επέκταση
- Βελτιωμένη ενεργειακή απόδοση
- Λιγότερα λειτουργικά έξοδα
Συσκευή
Τα προϊόντα συσκευάζονται με ασφάλεια για να αποφεύγονται ζημιές κατά τη μεταφορά.
Οι διαθέσιμες επιλογές συσκευασίας περιλαμβάνουν:
- Δαστικές θήκες
- Κουβέρτες από αντιστοιχημένο ξύλο
- Σιδηρουργικά πλαίσια
- Τελικά καπάκια από πλαστικό
- Ενυδατοασφαλής συσκευασία
- Εξαγωγική ναυτιλιακή συσκευασία
- Προσαρμοσμένη συσκευασία κατόπιν αιτήματος
Γιατί να Επιλέξετε τους Τυβάνους μας;
Με προηγμένο εξοπλισμό παραγωγής, αυστηρή διασφάλιση ποιότητας και εκτεταμένη εμπειρία στην παραγωγή σωλήνων με πτερύγια, παρέχουμε εξαρτήματα ανταλλακτών θερμότητας που πληρούν τα διεθνή πρότυπα ποιότητας.Κάθε τεντωμένος σωλήνας με πτερύγια κατασκευάζεται για τη μέγιστη θερμική απόδοση, ακριβείς διαστάσεις και αξιόπιστη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα.
Είτε για την κατασκευή νέων θερμοανταλλακτών είτε για έργα αντικατάστασης, οι εξαντλημένοι φτερωτοί σωλήνες EN10217-7 1.4310 παρέχουν μια αξιόπιστη λύση για τη μακροχρόνια μεταφορά θερμότητας
