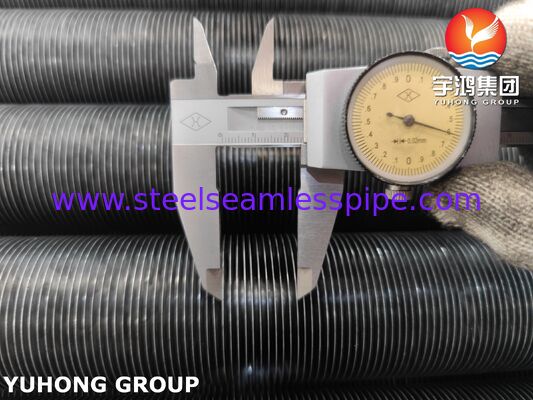

Ενσωματωμένοι σωλήνες πτερυγίων (ASME SA209 + Aluminium 1060 Fin Material) για ξηρό ψύκτη

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Ο σχεδιασμός αυτός εξασφαλίζει εξαιρετική θερμική αγωγιμότητα, ισχυρή σύνδεση πτερύχου με σωλήνα και μακροχρόνια σταθερότητα υπό θερμική κύκλο.

Χρησιμοποιούνται ευρέως σε ανταλλακτές θερμότητας όπου απαιτείται ενισχυμένη μεταφορά θερμότητας, συμπαγής σχεδιασμός και αντοχή στη διάβρωση, ειδικά σε συστήματα παραγωγής ενέργειας, πετροχημικών και λέβητα.

• Καθαρό ψυγείο
• Συστήματα ανάκτησης θερμότητας από λέβητα
• Εφοδιασμοί με ηλεκτρική ενέργεια
• Μονάδες ανάκτησης θερμότητας απόβλητων (WHRU)
• Μεταλλουργοί θερμότητας σταθμών παραγωγής ηλεκτρικής ενέργειας
• Εγκαταστάσεις πετροχημικών και διυλιστηρίων

• Υπερβολική δόση του σωλήνα:19 χιλιοστόμετρα 63,5 χιλιοστόμετρα
• Δάχος τοιχώματος σωλήνα:20,0 mm 6,0 mm
• Υψόμετρο πτερυγίου:5 χιλιοστόμετρα 17 χιλιοστά
• Δάχος πτερυγίου:00,3 mm 0,8 mm
• Στροφή πτερυγίου:2 χιλιοστόμετρα 8 χιλιοστά
• μήκος του σωλήνα:Μέχρι 12.000 mm (διαθέσιμα επιμέρους μήκη)
• Υλικό πτερύγων:Αλουμίνιο 1060 (ή ισοδύναμη ταινία αλουμινίου υψηλής καθαρότητας)

Χημική σύνθεση (τυπική):

• Άνθρακας (C): 0,10·0,20%
• Μαγγάνιο (Mn): 0,30·0,80%
• Φωσφόρος (P): ≤0,025%
• Θείο (S): ≤ 0,025%
• Σιλικόνιο (Si): 0,10·0,50%

Μηχανικές ιδιότητες (τυπικές):

• Δυνατότητα τράβηξης: ≥ 380 MPa
• Δυνατότητα ισχύος: ≥ 205 MPa
• Επεκτάσεις: ≥ 30%

Χημική σύνθεση:

• Αλουμίνιο (Al): ≥ 99,6%
• Σίδηρος (Fe): ≤ 0,35%
• Σίλη (Si): ≤ 0,25%
• Χαλκός (Cu): ≤ 0,05%

Βασικές ιδιότητες:

• Εξαιρετική θερμική αγωγιμότητα
• Υψηλή αντοχή στη διάβρωση
• Καλή ευελιξία για τη διαδικασία ενσωμάτωσης

Για να εξασφαλισθεί υψηλή απόδοση και αξιοπιστία, οι ενσωματωμένοι σωλήνες πτερυγίων κατασκευάζονται και ελέγχονται υπό αυστηρό έλεγχο ποιότητας:

• ΠΑΜ πρώτης ύλης (θετική ταυτοποίηση της ύλης)

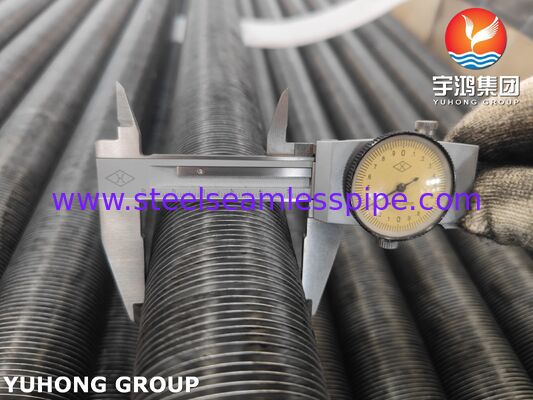

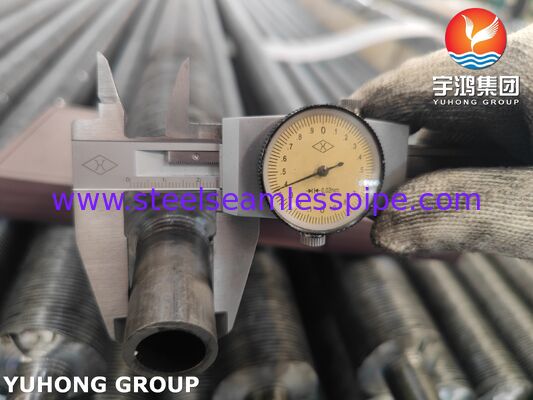

• Επιθεώρηση διαστάσεων (ΔΔ, ύψος πτερυγίου, κλίση, βάθος αυλαίας)
• Δοκιμή κύματος περιστροφής (ECT) για την ακεραιότητα του σωλήνα βάσης
• Δοκιμή υδροστατικής πίεσης
• Υπερηχητική δοκιμή (UT) (όταν απαιτείται)
• Δοκιμή αντοχής σύνδεσης πτερύγων / τράβηξης
• Οπτική και επιφανειακή επιθεώρηση ποιότητας
• Διαθέσιμη επιθεώρηση τρίτου (SGS, BV, TUV)

• Υψηλότερη σταθερότητα σύνδεσης πτερυγίου με σωλήνα
• Υψηλή αποδοτικότητα μεταφοράς θερμότητας
• Εξαιρετικές επιδόσεις σε θερμικό κύκλο
• Σημαντική αντοχή σε χαλάρωση πτερύγων ή ζημιές από δονήσεις
• Μεγάλη διάρκεια ζωής σε σκληρά βιομηχανικά περιβάλλοντα
• Αποδοτική από πλευράς κόστους λύση μεταφοράς θερμότητας
