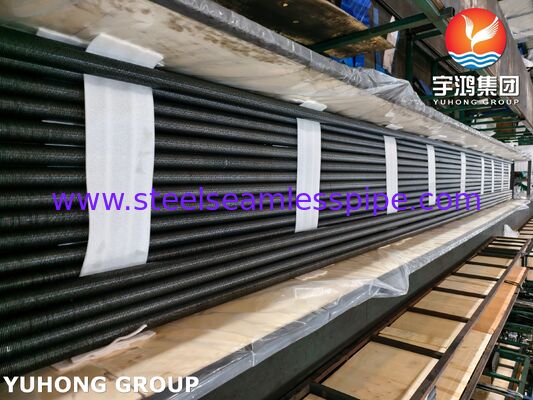

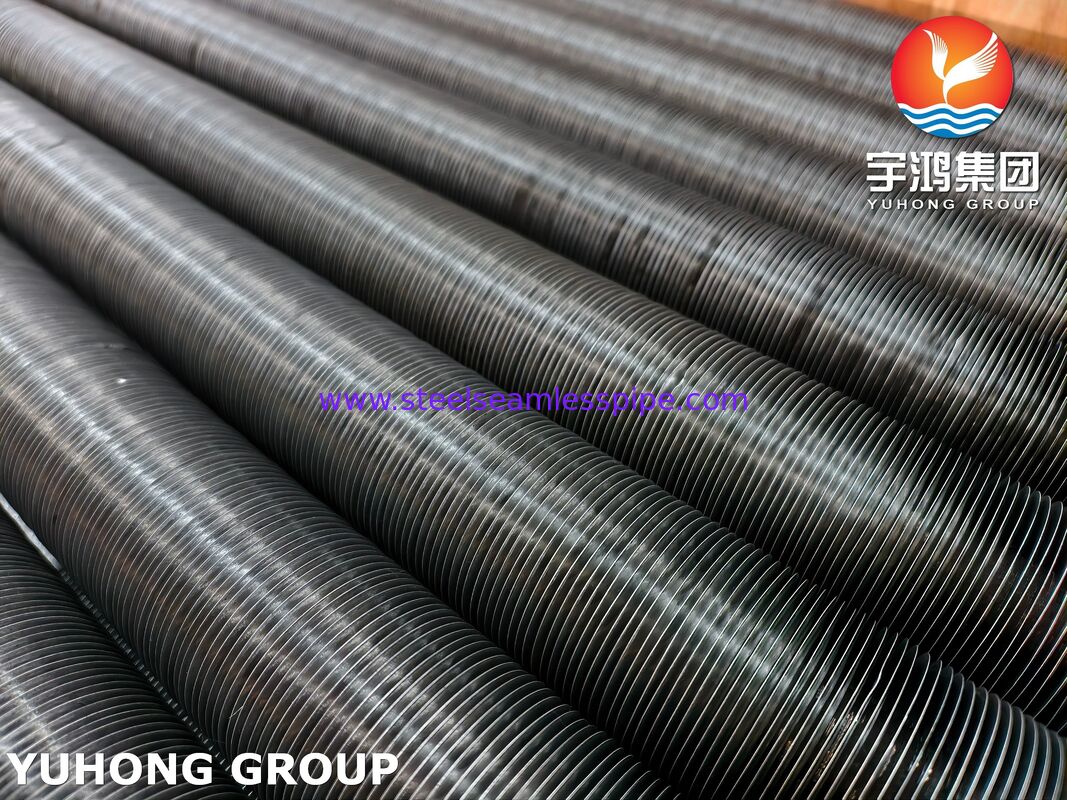

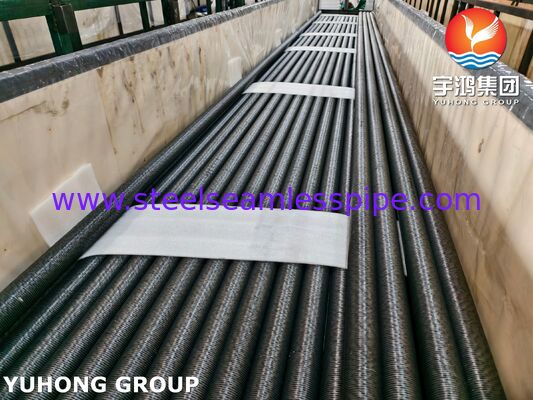

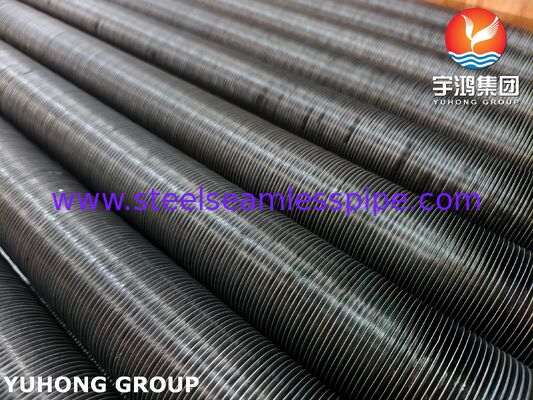

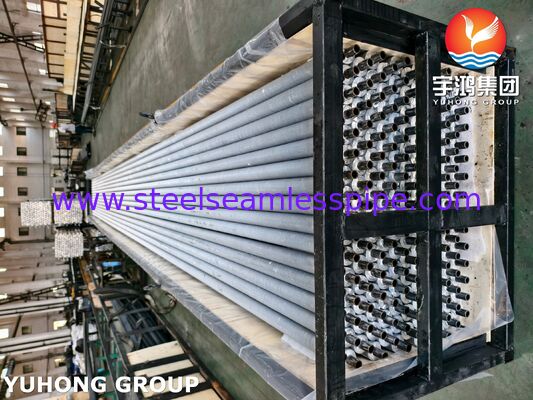

ΑΣTM A179 Ενσωματωμένοι σωλήνες πτερυγίων
Υψηλής απόδοσης ASTM A179 ενσωματωμένοι (τύπου G) σωλήνες πτερυγίων για βιομηχανικούς εναλλάκτες θερμότητας
ΑΣTM A179 Ενσωματωμένοι σωλήνες πτερυγίων, επίσης γνωστοί ωςΣωλήνες φτερωτών τύπου G, κατασκευάζονται με την επεξεργασία ενός ακριβούς ελικοειδούς αυλαίου στην εξωτερική επιφάνεια ενός αδιάβρωστου σωλήνα από χάλυβα άνθρακα ASTM A179.και το περιβαλλοντικό υλικό του σωλήνα κυλίζεται πάνω από τη βάση πτερυγίου για να δημιουργηθεί ένα ασφαλές μηχανικό δεσμόΑυτή η διαδικασία κατασκευής εξασφαλίζει εξαιρετική κατακράτηση πτερύγων, αποτελεσματική μεταφορά θερμότητας και μακροχρόνια αξιοπιστία λειτουργίας.
Το ASTM A179 είναι ένας αδιάβροχος σωλήνας χάλυβα χαμηλών εκπομπών άνθρακα που έχει αναπτυχθεί ειδικά για ανταλλακτές θερμότητας, συμπυκνωτές και παρόμοιο εξοπλισμό μεταφοράς θερμότητας.καλή διαμόρφωση, και οι αξιόπιστες μηχανικές ιδιότητες το καθιστούν ιδανικό υλικό βάσης σωλήνων για την παραγωγή ενσωματωμένων σωλήνων πτερυγίων.
Οι ενσωματωμένοι σωλήνες πτερυγίων αυξάνουν σημαντικά την επιφάνεια εξωτερικής μεταφοράς θερμότητας, διατηρώντας παράλληλα εξαιρετική αντοχή σε δονήσεις, θερμικούς κύκλους και συνεχή βιομηχανική λειτουργία.Χρησιμοποιούνται ευρέως στην παραγωγή ενέργειας., πετροχημική επεξεργασία, συστήματα HVAC και βιομηχανικές εφαρμογές ανάκτησης θερμότητας.
Χαρακτηριστικά του προϊόντος
- Κατασκευασμένα από αδιάβροχα σωλήνες από χάλυβα άνθρακα που σέρνονται εν ψυχρώ, ASTM A179
- Εργαλεία κατασκευής πτερυγίων τύπου G (Ενσωματωμένα) με ακριβή μηχανήματα
- Εξαιρετική θερμική αγωγιμότητα για αποτελεσματική ανταλλαγή θερμότητας
- Ισχυρή μηχανική σύνδεση μεταξύ πτερύγας και σωλήνα
- Υψηλή αντοχή σε χαλάρωση πτερύγων κατά τη διάρκεια θερμικού κύκλου
- Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
- Βελτιωμένη απόδοση εξοπλισμού με αυξημένη επιφάνεια
- Συμβατό με διάφορα υλικά πτερυγίων
- Μεγάλη διάρκεια ζωής και μειωμένη συντήρηση
- Διαθέσιμα μεγέθη πτερύγων προσαρμοσμένα σε αίτηση
Τυπικές εφαρμογές
Οι ενσωματωμένοι σωλήνες πτερυγίων ASTM A179 χρησιμοποιούνται ευρέως σε:
- Μεταλλουργοί θερμότητας με κελύφη και σωλήνες
- Εναλλακτές θερμότητας με ψύξη αέρα
- Οικονομητές λέβητα
- Συσσωρευτές ατμού
- Συστήματα ανάκτησης της θερμότητας απόβλητων
- Εξοπλισμός ανταλλαγής θερμότητας HVAC
- Πετροχημικές εγκαταστάσεις
- Επεξεργασίες πετρελαίου
- Εγκαταστάσεις χημικής επεξεργασίας
- Σταθμοί παραγωγής ηλεκτρικής ενέργειας
- Συστήματα ψύξης διαδικασίας
- Βιομηχανικές μονάδες ξηρής ψύξης
Προδιαγραφές προϊόντος
| Άρθρο | Προδιαγραφές |
|---|
| Πρότυπο σωλήνα βάσης | ΑΣTM A179 |
| Τύπος σωλήνα | Χάλυβα χαμηλού άνθρακα χωρίς συγκόλληση |
| Τύπος πτερυγίου | Ενσωματωμένο (τύπος G) |
| Υλικό πτερυγίων | Αλουμίνιο, χαλκό, χάλυβα άνθρακα, ανοξείδωτο χάλυβα |
| Μέθοδος κατασκευής | Μηχανική ενσωμάτωση αυλαίας |
| Εξωτερική διάμετρος σωλήνα | 19.05 ̇63,5 mm (3/4" ̇2-1/2") |
| Δάχος τοιχώματος σωλήνα | 10,65 ̇ 5,0 mm |
| Διάστημα σωλήνα | Μέχρι 18.000 mm |
| Υψόμετρο πτερυγίου | 8·16 mm |
| Δάχος πτερυγίου | 0.30 ̇ 0,60 mm |
| Σφαιρίδιο πτερύγας | 2.0·6.0 mm |
| Μέγιστη συνιστώμενη θερμοκρασία λειτουργίας | Μέχρι περίπου 400 °C (ανάλογα με το υλικό πτερύγων και τις συνθήκες λειτουργίας) |
Διατίθενται εξατομικευμένα μεγέθη, διαμορφώσεις πτερύγων και υλικά για να ανταποκριθούν στις ειδικές απαιτήσεις του έργου.
Χημική σύνθεση του ASTM A179
| Στοιχείο | Σύνθεση (%) |
|---|
| Άνθρακας (C) | ≤0.06 |
| Μαγγάνιο (Mn) | 0.27 ∙0.63 |
| Φωσφόρος (P) | ≤0.035 |
| Θείο (S) | ≤0.035 |
Η χαμηλή περιεκτικότητα σε άνθρακα παρέχει εξαιρετική συγκόλληση, ευελιξία και θερμική αγωγιμότητα για εφαρμογές μεταφοράς θερμότητας.
Μηχανικές ιδιότητες
| Ιδιοκτησία | Αξία |
|---|
| Δυνατότητα τράβηξης | ≥325 MPa |
| Δύναμη απόδοσης | ≥ 180 MPa |
| Επέκταση | ≥ 35% |
| Σκληρότητα | ≤ 72 HRB (περίπου ≤ 137 HB) |
Αυτές οι ιδιότητες επιτρέπουν στους ενσωματωμένους σωλήνες πτερυγίων ASTM A179 να προσφέρουν αξιόπιστες επιδόσεις σε συστήματα ανταλλαγής θερμότητας χαμηλής έως μεσαίας πίεσης.
Επιθεώρηση και δοκιμές
Κάθε ενσωματωμένος σωλήνας ASTM A179 μπορεί να επιθεωρηθεί σύμφωνα με τις απαιτήσεις ποιότητας ASTM, ASME και ειδικές για τον πελάτη.
Οι τυπικές διαδικασίες επιθεώρησης περιλαμβάνουν:
- Επανεξέταση της πιστοποίησης πρώτων υλών
- Ανάλυση χημικής σύνθεσης
- Δοκιμές μηχανικών ιδιοτήτων
- Επιθεώρηση διαστάσεων σωλήνων
- Μέτρηση ύψους πτερυγίου και πλάτους πτερυγίου
- Επιβεβαίωση βάθους αυλαίας
- Επιθεώρηση ακεραιότητας της σύνδεσης πτερύγων
- Δοκιμή υδροστατικής πίεσης
- Δοκιμασμός ρεύματος περιστροφής
- Υπερήχθης δοκιμή (UT)
- Δοκιμή διαρροής αέρα (κατά αίτηση)
- Θετική ταυτοποίηση υλικού (PMI) (προαιρετική)
- Οπτική επιθεώρηση επιφάνειας
- Μέτρηση ευθείας
- Τελική συσκευασία και έλεγχος ποιότητας
Οι επιθεωρήσεις τρίτων από την SGS, την TÜV, την BV, την DNV, την Intertek ή τους οργανισμούς επιθεώρησης που ορίζονται από τον πελάτη είναι διαθέσιμες κατόπιν αιτήματος.
Πλεονεκτήματα των ενσωματωμένων σωλήνων πτερυγίων ASTM A179
Η ενσωματωμένη τεχνολογία πτερύγων παρέχει μια εξαιρετική ισορροπία μεταξύ θερμικής απόδοσης και μηχανικής αντοχής.ελαχιστοποιώντας την πιθανότητα διαχωρισμού πτερύγων ακόμη και κατά τη διάρκεια παρατεταμένης θερμικής επέκτασης και συστολής.
Σε σύγκριση με τους απλούς σωλήνες, οι ενσωματωμένοι σωλήνες ASTM A179 παρέχουν σημαντικά μεγαλύτερη εξωτερική περιοχή μεταφοράς θερμότητας,επιτρέποντας στους σχεδιαστές εξοπλισμού να μειώσουν το μέγεθος του ανταλλάκτη αυξάνοντας παράλληλα τις θερμικές επιδόσειςΗ εξαιρετική θερμική αγωγιμότητά τους, σε συνδυασμό με την αξιόπιστη μηχανική αντοχή τους, τους καθιστά οικονομικά αποδοτική λύση για μια ευρεία ποικιλία βιομηχανικών εφαρμογών μεταφοράς θερμότητας.
Γιατί να επιλέξετε τους ενσωματωμένους σωλήνες φτερών ASTM A179 μας;
- Πρωταθλήματα αδιάβροχων σωλήνων βάσης από χάλυβα άνθρακα ASTM A179
- Τεχνολογία ακρίβειας CNC για σταθερή ποιότητα
- Απαραίτητη κατασκευή σύμφωνα με τα πρότυπα ASTM και ASME
- Εξαιρετική αντοχή δέσμευσης πτερυγίου σε σωλήνα
- Ολοκληρωμένη επιθεώρηση και πλήρης ιχνηλασιμότητα υλικού
- Προσαρμοσμένη γεωμετρία πτερυγίων και διαστάσεις σωλήνων διαθέσιμες
- Ικανότητες κατασκευής OEM και κατασκευής έργων
- Συσκευασίες για την εξαγωγή για διεθνή αποστολή
- Γρήγορα προγράμματα παραγωγής και αξιόπιστη τεχνική υποστήριξη
Οι ενσωματωμένοι σωλήνες ASTM A179 έχουν σχεδιαστεί για να μεγιστοποιούν την αποτελεσματικότητα της μεταφοράς θερμότητας, διατηρώντας παράλληλα μακροπρόθεσμη μηχανική ακεραιότητα.και προσαρμόσιμες διαμορφώσεις, αποτελούν την ιδανική επιλογή για ανταλλακτές θερμότητας, εξοικονόμους, συμπυκνωτές και άλλα βιομηχανικά θερμικά συστήματα που απαιτούν αξιόπιστη και αποτελεσματική απόδοση.
