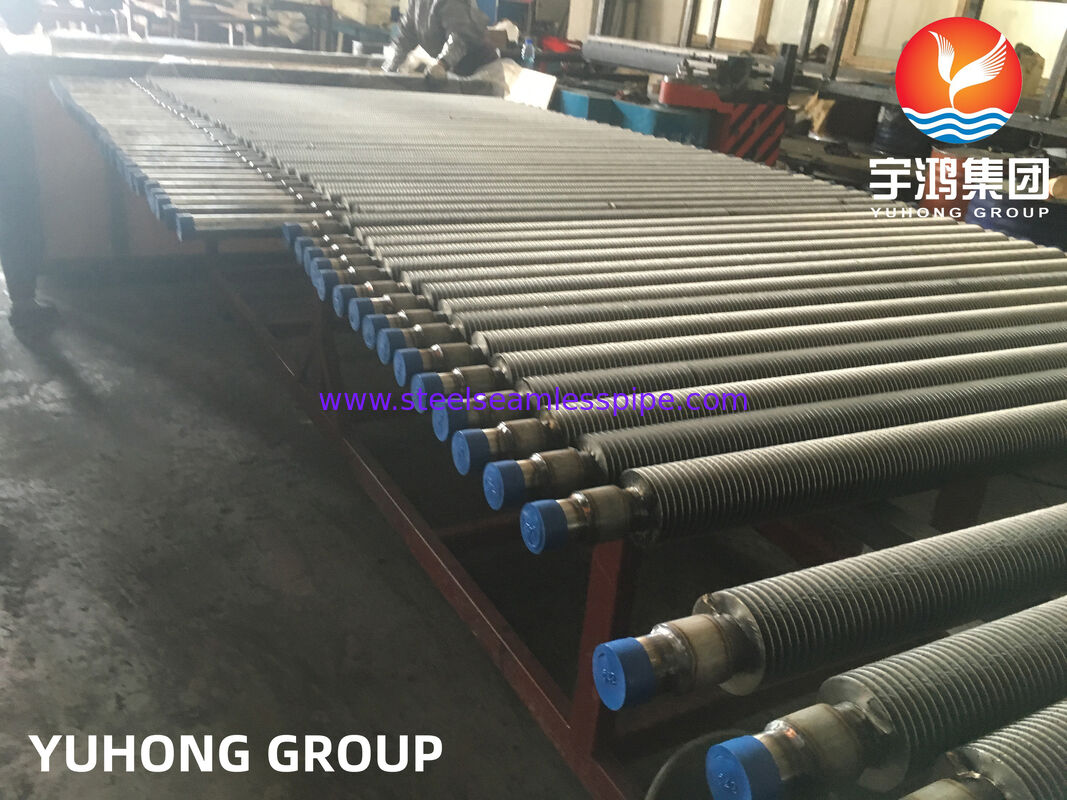

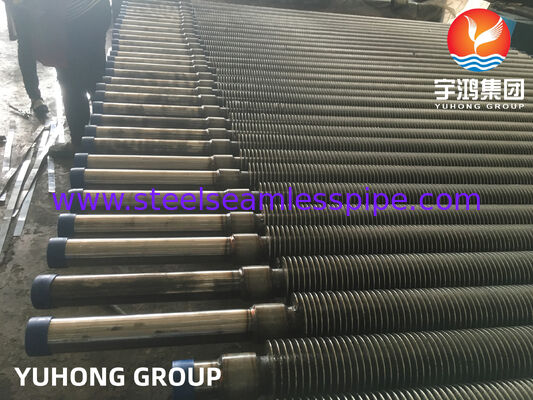

Σωλήνες με δερματοειδείς φτερούγες για γεννήτριες ατμού ανάκτησης θερμότητας (ASME SA213 T12)

Τύποι με φτερωτά σωλήνες υψηλής συχνότητας (HFW) κατασκευασμένοι από:ASME SA213 T12 (1Cr·0,5Mo κράμα χάλυβα)χρησιμοποιούνται ευρέως σε συστήματα μεταφοράς θερμότητας μεσαίας έως υψηλής θερμοκρασίας.που το καθιστούν κατάλληλο για λέβητες, εξοικονόμους και βιομηχανικούς εξοπλισμούς ανάκτησης θερμότητας.

Η διαδικασία συγκόλλησης με αντίσταση υψηλής συχνότητας εξασφαλίζει συνεχή μεταλλουργική σύνδεση μεταξύ πτερυγίου και σωλήνα βάσης,Παρέχει ανώτερη απόδοση μεταφοράς θερμότητας και μακροπρόθεσμη αξιοπιστία λειτουργίας ακόμη και υπό κυκλικά θερμικά φορτία.

• Τύπος προϊόντος:Υψηλής συχνότητας συγκολλημένος σωλήνας με πτερύγια
• Βασικό υλικό:ASME SA213 T12 (χάλυβας κράματος Cr-Mo)
• Υλικό πτερύγων:Χάλυβας άνθρακα / κραματοποιημένου χάλυβα (συμφωνία εφαρμογής)
• Τύπος πτερυγίου:Συνεχή ελικοειδής πτερυγός λωρίδας
• Μέθοδος κατασκευής:Υψηλής συχνότητας συγκόλληση με αντίσταση (HFW)

Σχεδιασμένα για να ανταποκρίνονται σε διαφορετικές απαιτήσεις μηχανικής και θερμικού σχεδιασμού, οι φτερωτοί σωλήνες μας είναι διαθέσιμοι σε ένα ευρύ φάσμα προδιαγραφών:

• Εξωτερική διάμετρος (OD):19.05 mm 76.2 mm (3/4" 3")
• Δάχος τοίχου:20,0 mm 8,0 mm
• Μέγεθος:Μέχρι 12.000 mm ή διαθέσιμα προσαρμοσμένα μήκη

• Υψόμετρο πτερυγίου:8 χιλιοστόμετρα 25 χιλιοστά
• Δάχος πτερυγίου:00,8 mm 2,5 mm
• Στροφή πτερυγίου:2 mm 5 mm ρυθμιζόμενο
• Σφιχτότητα πτερυγίων:Προσαρμοσμένο με βάση τις απαιτήσεις θερμικής εργασίας και πτώσης πίεσης

Βασικά μεταλλουργικά χαρακτηριστικά:

• Εξισορροπημένη σύνθεση Cr-Mo για μέτρια αντοχή σε υψηλές θερμοκρασίες
• Καλή αντοχή στην οξείδωση και την αποστάθμιση
• Σταθερή μικροδομή μετά από θερμική επεξεργασία

Το υλικό παρέχεται συνήθως σε κανονικοποιημένη και σκληροποιημένη κατάσταση για να εξασφαλιστεί ομοιόμορφη μηχανική απόδοση και βελτιωμένη αντοχή στην έλξη.

Για να διασφαλιστεί η σταθερή ποιότητα και η συμμόρφωση με τα πρότυπα ASME, κάθε σωλήνας με πτερύγια υποβάλλεται σε αυστηρή επιθεώρηση:

• Ελέγχος της εξωτερικής διαμέτρου, πάχους τοίχου και ευθείας

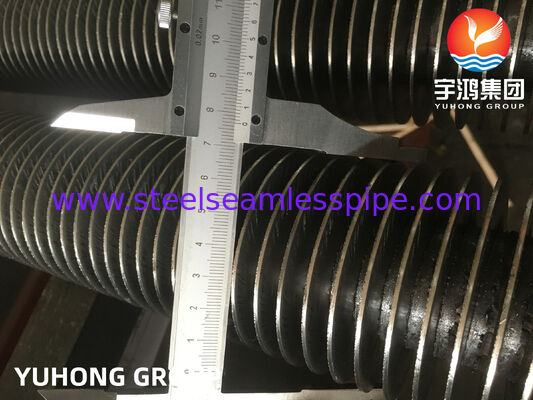

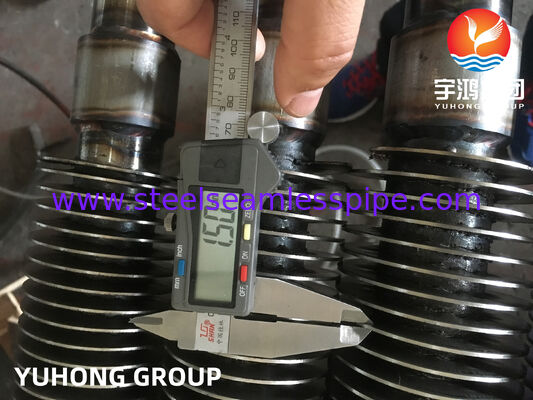

• Επιβεβαίωση ύψους πτερυγίου, κλίσης και ευθυγράμμισης

• Δοκιμασία κυματισμού (ECT) για την ακεραιότητα του σωλήνα βάσης
• Υπερήχορες δοκιμές (UT) για την εξασφάλιση της ποιότητας συγκόλλησης
• Οπτική επιθεώρηση της συνέχειας συγκόλλησης πτερυγίων

• 100% υδροστατική δοκιμή για την ακεραιότητα διαρροής
• Προαιρετική πνευματική δοκιμή για ειδικές εφαρμογές

• ΔΕΠ (θετική ταυτοποίηση υλικού)
• Φασματοχημική ανάλυση για την ανίχνευση της θερμότητας
• Πιστοποίηση σύμφωνα με τις απαιτήσεις ASME SA213

Τα υλικά που χρησιμοποιούνται για την κατασκευή των ειδών αυτών είναι τα υλικά που χρησιμοποιούνται για την κατασκευή των ειδών αυτών.

• Οικονομικοί μηχανισμοί λέβητα
• Συστήματα βιομηχανικής ανάκτησης θερμότητας
• Ηλεκτρικές μονάδες παραγωγής
• Συσκευές θέρμανσης και ανταλλαγής για διυλιστήρια
• Μονάδες ανάκτησης θερμότητας απόβλητων (WHRU)
• Συστήματα θέρμανσης διεργασιών σε πετροχημικές εγκαταστάσεις

• Εξαιρετική αποδοτικότητα μεταφοράς θερμότητας λόγω της ισχυρής σύνδεσης πτερύγων
• Αποδοτική από πλευράς κόστους λύση για εφαρμογές μέσης θερμοκρασίας
• Υψηλή διαρθρωτική σταθερότητα υπό θερμικό κύκλο
• Παρατεταμένη διάρκεια ζωής με ελάχιστες απαιτήσεις συντήρησης
• Ευέλικτη προσαρμογή για τη βελτιστοποίηση του θερμικού και μηχανικού σχεδιασμού
