Δορυφόροι με ραβδωμένα πτερύγια ASTM A335 P22 Βάση & 1Cr13 Πτερύγια

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Αριθμό μοντέλου:	N/A

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	500 κιλά
Τιμή:	To be discussed
Συσκευασία λεπτομέρειες:	θήκη από κόντρα πλακέ
Χρόνος παράδοσης:	50-120 ημέρες
Όροι πληρωμής:	L/C,T/T
Δυνατότητα προσφοράς:	5000 μέτρα/ημέρα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (337)

Άνευ ραφής σωλήνας ανοξείδωτου (329)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (39)

Τύπος βελόνας (165)

Τύπος πτερύγας (714)

θερμοανταλλάκτης (31)

σωλήνας ανταλλακτών θερμότητας (469)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (51)

Ανταλλάκτης θερμότητας Tubesheet (126)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (13)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (132)

Σωλήνας κραμάτων νικελίου (276)

Σωλήνας κραμάτων νικελίου (104)

Σωλήνας κραμάτων χαλκού (252)

Σωλήνας χάλυβα κραμάτων (212)

Σωλήνας τιτανίου (21)

φωτεινός ανοπτημένος σωλήνας (174)

Σωλήνας λεβήτων (153)

συναρμολόγηση χάλυβα (866)

Φλάντζα χάλυβα (664)

Άλλα (408)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Προϊόν:

Τεχνουργήματα

Βαθμός υλικού:

Σωλήνας βάσης:ASTM A335 P22; Fin Tube: 1Cr13

Εφαρμογή:

Βιομηχανικοί εξοικονομητές και υπερθερμαντήρες λέβητα

Πακέτο:

θήκη από κόντρα πλακέ

Επισημαίνω:

Σωλήνες με τρυφερές πτερύγες ASTM A335 P22

1Cr13 Σωλήνες με τρυφερές πτερύγες για ανταλλακτές θερμότηταςASTM A335 P22 Σωλήνες με τρυφερές πτερύγες

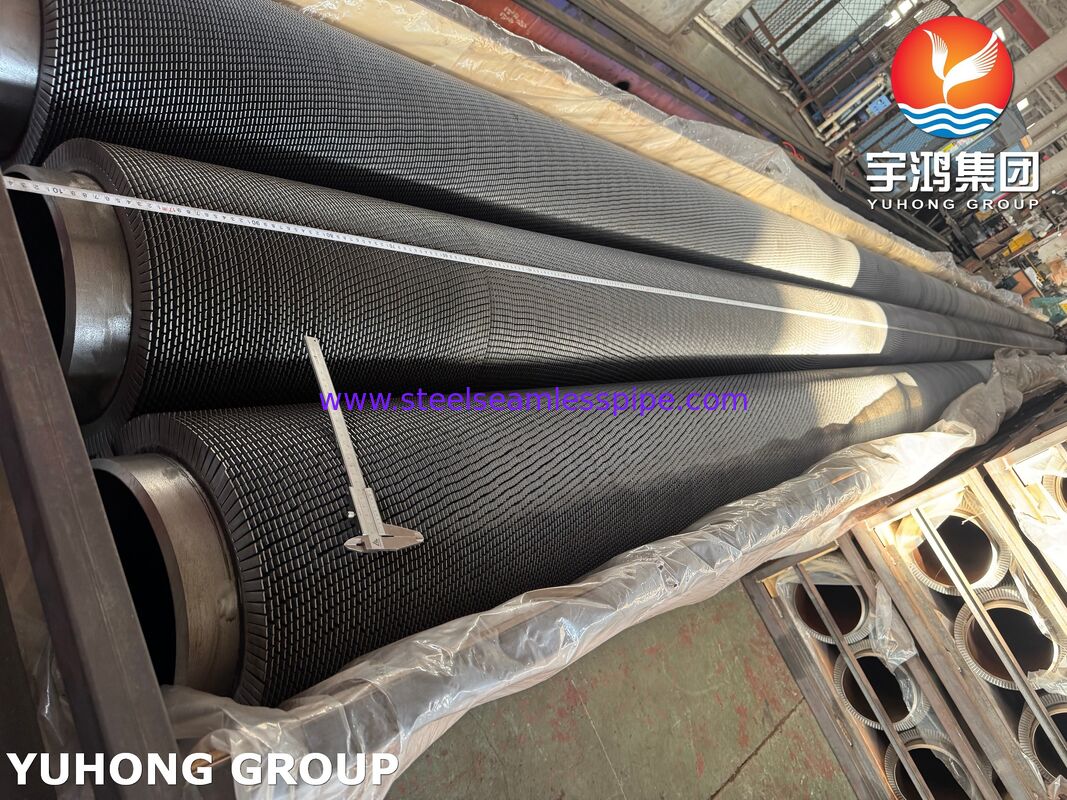

ASTM A335 P22 serrated fin tubes

Σωλήνες οδοντωτών πτερυγίων (ASTM A335 P22 / 1Cr13)

Επισκόπηση

Οι οδοντωτοί σωλήνες πτερυγίων μας έχουν σχεδιαστεί για μέγιστη απόδοση μεταφοράς θερμότητας σε βιομηχανικούς λέβητες, υπερθερμαντήρες και εναλλάκτες θερμότητας. Ο βασικός σωλήνας, κατασκευασμένος από κράμα χάλυβα ASTM A335 P22, εξασφαλίζει αντοχή και ανθεκτικότητα σε υψηλή θερμοκρασία, ενώ τα πτερύγια από ανοξείδωτο χάλυβα 1Cr13 παρέχουν εξαιρετική αντοχή στη διάβρωση και διατηρούν τη δομική ακεραιότητα υπό παρατεταμένη λειτουργία σε υψηλή θερμοκρασία. Ο σχεδιασμός με οδοντωτό πτερύγιο ενισχύει τον στροβιλισμό κατά μήκος της ροής αερίου, βελτιώνοντας τη θερμική απόδοση σε σύγκριση με τα συμβατικά ευθύγραμμα πτερύγια.

Εφαρμογές:

Βιομηχανικοί εξοικονομητές και υπερθερμαντήρες λέβητα
Αερόψυκτοι εναλλάκτες θερμότητας
Ανάκτηση θερμότητας από διεργασίες πετροχημικών και διυλιστηρίων
Λέβητες ανάκτησης αποβλήτων θερμότητας (WHRB)
Σταθμοί ηλεκτροπαραγωγής και συστήματα θερμικής ενέργειας

Εύρος τυπικών μεγεθών

Παράμετρος	Τυπικό εύρος
Σωλήνας βάσης OD	25 mm – 76 mm
Πάχος τοιχώματος σωλήνα	2,77 mm – 10 mm
Ύψος πτερυγίου	8 mm – 25 mm
Πάχος πτερυγίου	0,8 mm – 2,0 mm
Fin Pitch	3,5 mm – 10 mm
Finned OD	Έως 150 χλστ
Μήκος σωλήνα	Έως 18 μέτρα
Πυκνότητα πτερυγίων	Προσαρμόσιμο ανά θερμικό σχεδιασμό

Διατίθενται προσαρμοσμένες διαστάσεις για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Χημική Σύνθεση

Σωλήνας βάσης – ASTM A335 P22

Στοιχείο	Σύνθεση (%)
Άνθρακας (C)	0,05 – 0,15
Μαγγάνιο (Mn)	0,30 – 0,60
Φώσφορος (P)	≤ 0,025
Θείο (S)	≤ 0,025
Πυρίτιο (Si)	≤ 0,50
Chromium (Cr)	1,90 – 2,60
Μολυβδαίνιο (Mo)	0,87 – 1,13

Υλικό πτερυγίων – 1Cr13 από ανοξείδωτο χάλυβα

Στοιχείο	Σύνθεση (%)
Άνθρακας (C)	≤ 0,12
Chromium (Cr)	12 – 14
Μαγγάνιο (Mn)	≤ 1,00
Πυρίτιο (Si)	≤ 1,00
Φώσφορος (P)	≤ 0,04
Θείο (S)	≤ 0,03

Ο συνδυασμός εξασφαλίζει υψηλή αντοχή ερπυσμού, αντοχή στην οξείδωση και προστασία από τη διάβρωση σε συνθήκες καυσαερίων υψηλής θερμοκρασίας.

Μηχανικές Ιδιότητες

Σωλήνας βάσης – ASTM A335 P22

Ιδιοκτησία	Αξία
Αντοχή εφελκυσμού	≥ 415 MPa
Ισχύς απόδοσης	≥ 205 MPa
Επιμήκυνση	≥ 30%
Σκληρότητα	≤ 163 HBW
Μέγιστη θερμοκρασία λειτουργίας	Έως 600°C

Πτερύγια – 1Cr13 από ανοξείδωτο χάλυβα

Ιδιοκτησία	Αξία
Αντοχή εφελκυσμού	520 – 700 MPa
Ισχύς απόδοσης	≥ 205 MPa
Επιμήκυνση	≥ 12%
Σκληρότητα	187 – 229 HB

Επιθεώρηση & Διασφάλιση Ποιότητας

Όλοι οι οδοντωτοί σωλήνες πτερυγίων υποβάλλονται σε αυστηρή επιθεώρηση για να διασφαλιστεί η συμμόρφωση με τα βιομηχανικά πρότυπα:

Επαλήθευση πρώτων υλών
- Πιστοποιητικό δοκιμής μύλου (MTC) τόσο για σωλήνα όσο και για πτερύγια
- Επαλήθευση χημικής σύνθεσης

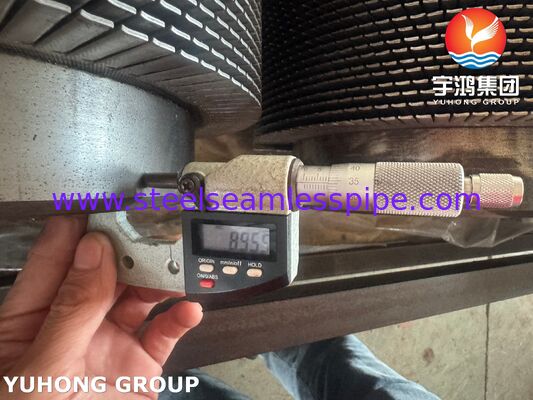

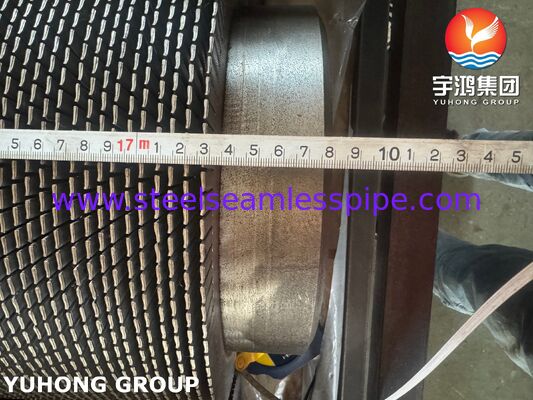

Επιθεώρηση διαστάσεων
- Σωλήνα OD, πάχος τοιχώματος και μήκος

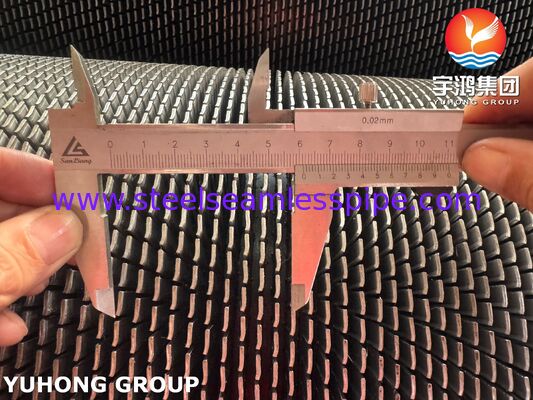

- Ύψος πτερυγίου, πάχος, βήμα και συνολικό πτερύγιο OD
- Έλεγχοι ευθυγράμμισης και ευθυγράμμισης
Επιθεώρηση συγκόλλησης & πτερυγίων
- Οπτική επιθεώρηση συγκόλλησης για προσάρτηση πτερυγίου
- Δοκιμή υπερήχων (UT) σωλήνα βάσης
- Δοκιμή δινορευμάτων (ECT) για την ακεραιότητα των πτερυγίων
Δοκιμή πίεσης (προαιρετικό)
- Υδροστατικός ή πνευματικός έλεγχος κατόπιν αιτήματος πελάτη
Παρέχεται τεκμηρίωση
- Πιστοποιητικό δοκιμής υλικού (MTC)
- Έκθεση επιθεώρησης διαστάσεων
- Έκθεση επιθεώρησης NDT
- Αρχεία θερμικής επεξεργασίας (αν υπάρχουν)

Φόντα

Βελτιωμένη μεταφορά θερμότητας λόγω της γεωμετρίας των οδοντωτών πτερυγίων
Αντοχή σε υψηλή θερμοκρασία από σωλήνα βάσης ASTM A335 P22
Εξαιρετική αντοχή στη διάβρωση από πτερύγια 1Cr13
Προσαρμόσιμες διαστάσεις για σχέδια ειδικά για το έργο
Μακροπρόθεσμη λειτουργική αξιοπιστία σε βιομηχανικούς λέβητες και εναλλάκτες θερμότητας
Μειωμένη συντήρηση και ρύπανση λόγω διακοπτόμενης σχεδίασης πτερυγίων
